SPF-Z

Grapa derecha e izquierda ZPro para vigas

La grapa SPF-Z permite unir dos piezas de madera superpuestas formando un ángulo de 90°. El revestimiento ZPro permite su uso en construcciones tipo terraza en ambientes exteriores no salinos.

Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
Zpro
Zpro
EPD
EPD
Clase de servicio 3
Clase de servicio 3
Exterior
Exterior

Detalles de producto

Imagenes

Características

Matière

  • Acero galvanizado S250GD + ZPro,
  • El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.

Ventajas

  • Uso en exteriores gracias al revestimiento ZPro,
  • Gran polivalencia de aplicación...

Aplicaciones

Campos de uso

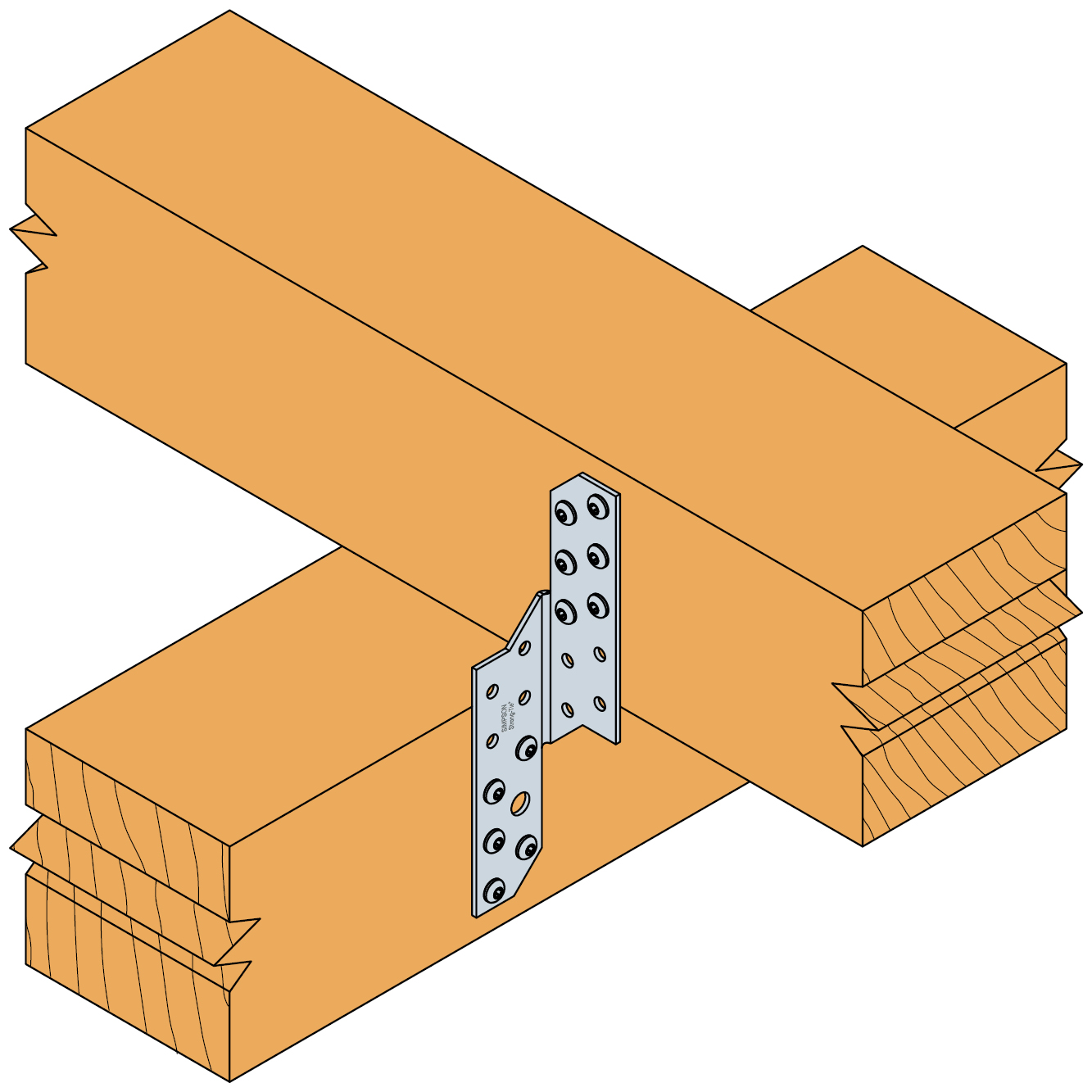

  • Fijación de elementos de madera cruzado a 90° en exteriores,
  • Terrazas...

Supporte

  • Elemento principal : madera maciza, madera laminada, madera compuesta...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta...

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros Ala AAgujeros Ala B
Cantidad por cajaPeso[kg]A[mm]B[mm] C[mm]D[mm]F[mm]Esp.[mm]RedondoRedondo
Ø5Ø5[mm]Número
SPF210LZ1000.1321032.514037.514214131
SPF210RZ1000.1321032.514037.514214131

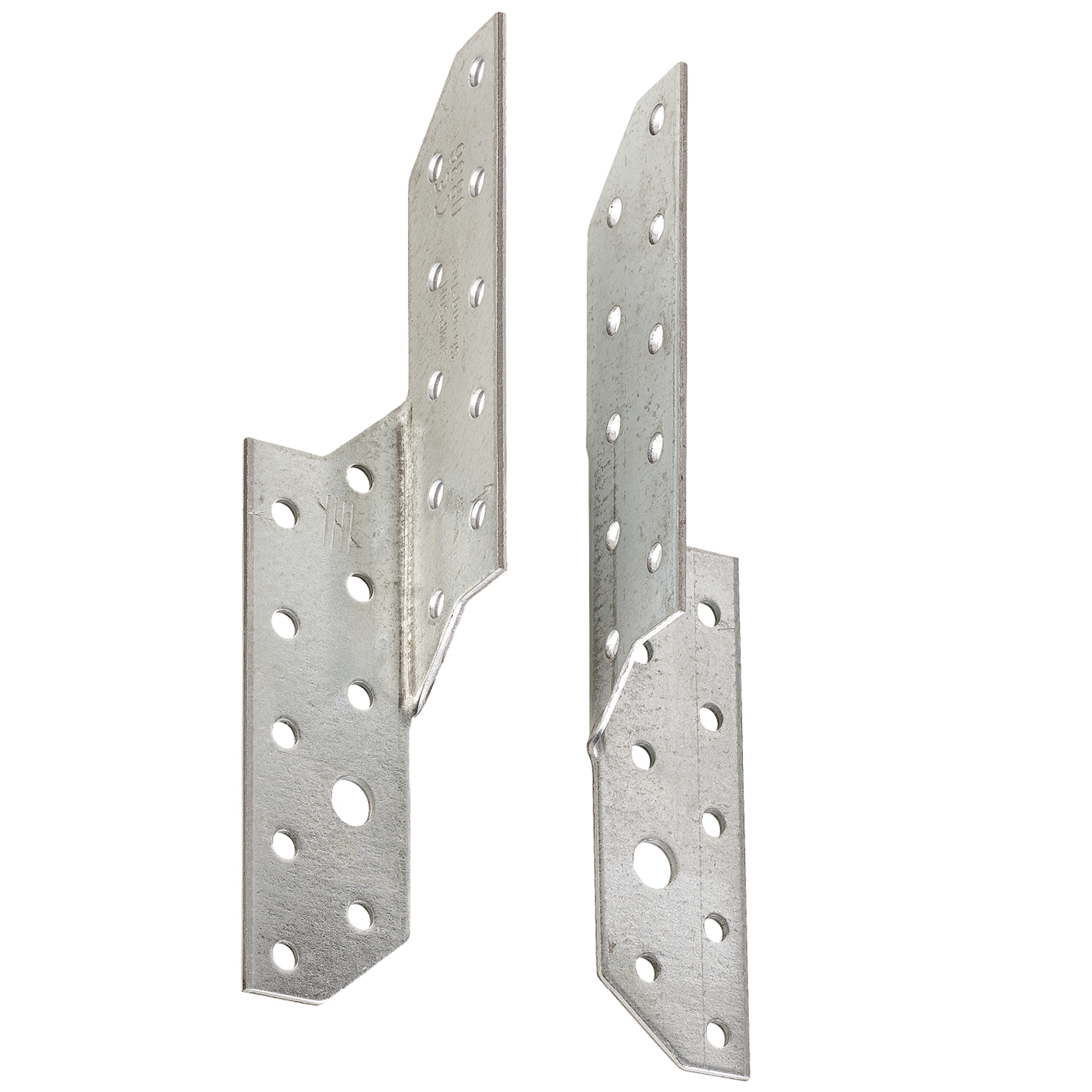

La SPF..."L" es la versión izquierda mientras que la "SPF..."R" es la versión derecha.

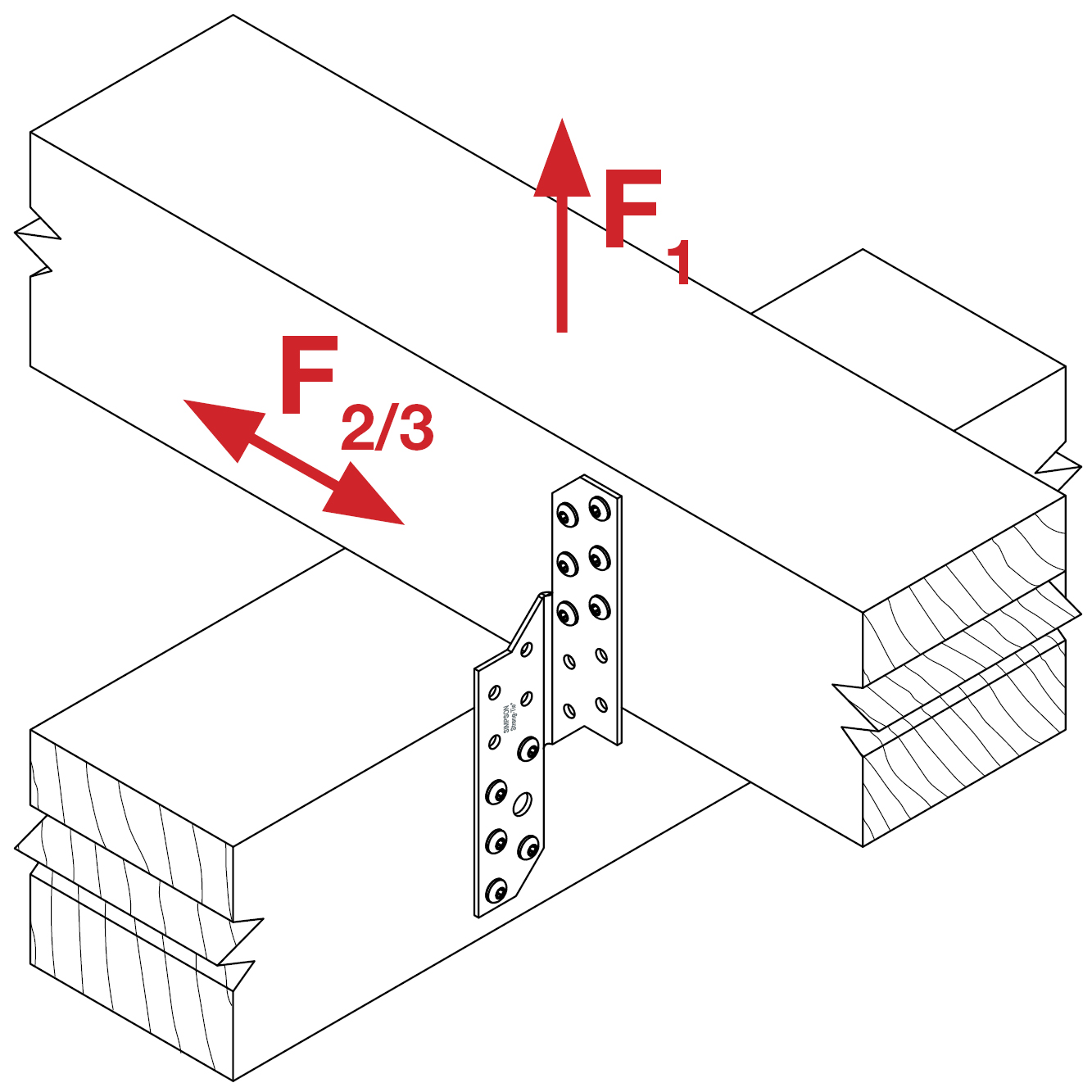

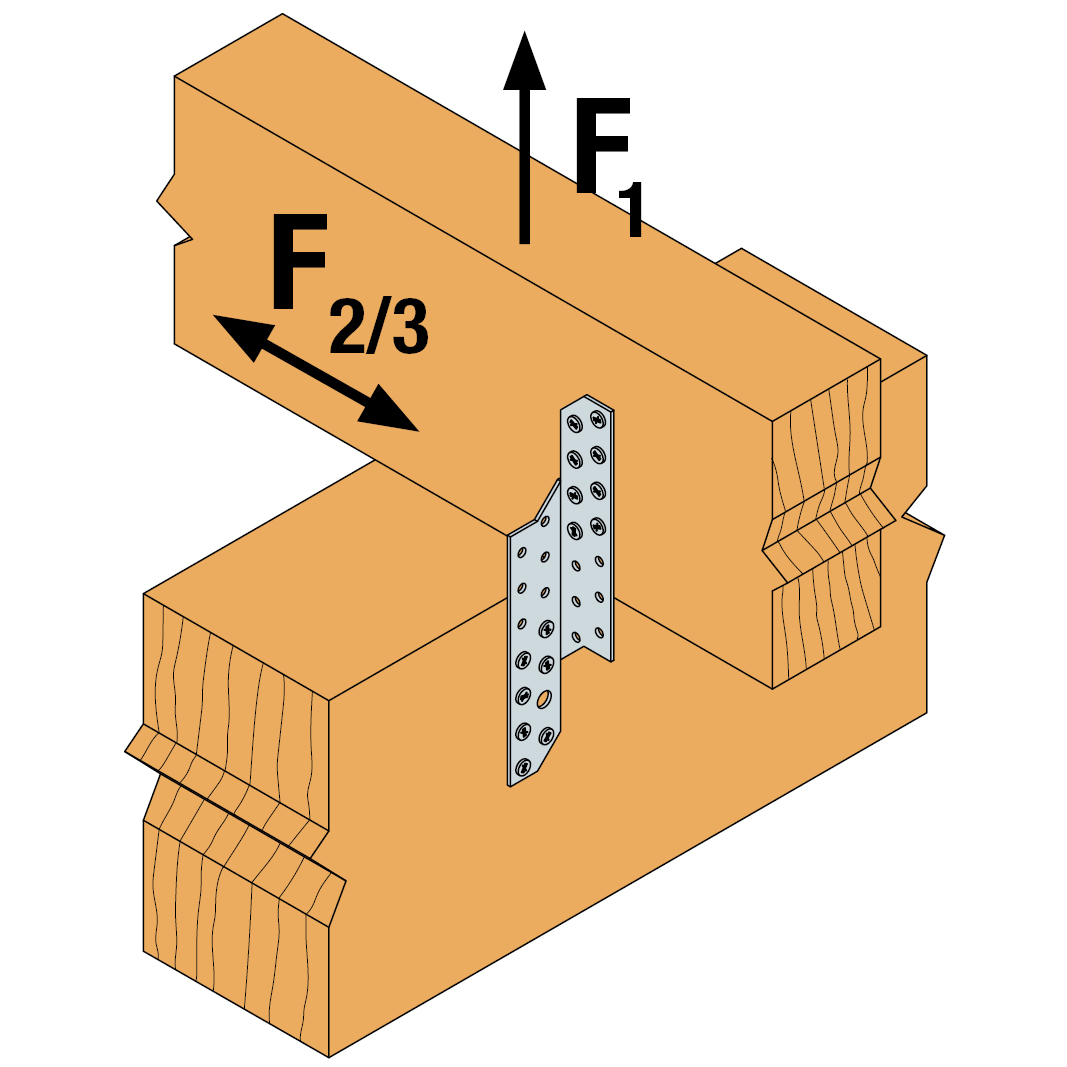

Valores Característicos - Madera sobre madera - 1 grapa

ReferenciaValores Característicos - Madera sobre madera - Clavado parcial
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
SoporteVigaR₁,ₖR₂,ₖR₃,ₖ
CdadCdadCSA5.0x35ZCSA5.0x35ZCSA5.0x35Z
SPF210LZ7.07.0min(9,7 ; 8,4 /kmod)3.31.5
SPF210RZ7.07.0min(9,7 ; 8,4 /kmod)3.31.5

En esta tabla se dan los valores característicos para una grapa, en el caso de que los elementos de madera estén bloqueados en rotación.
La resistencia para dos grapas SPF se obtiene sumando las resistencias individuales.

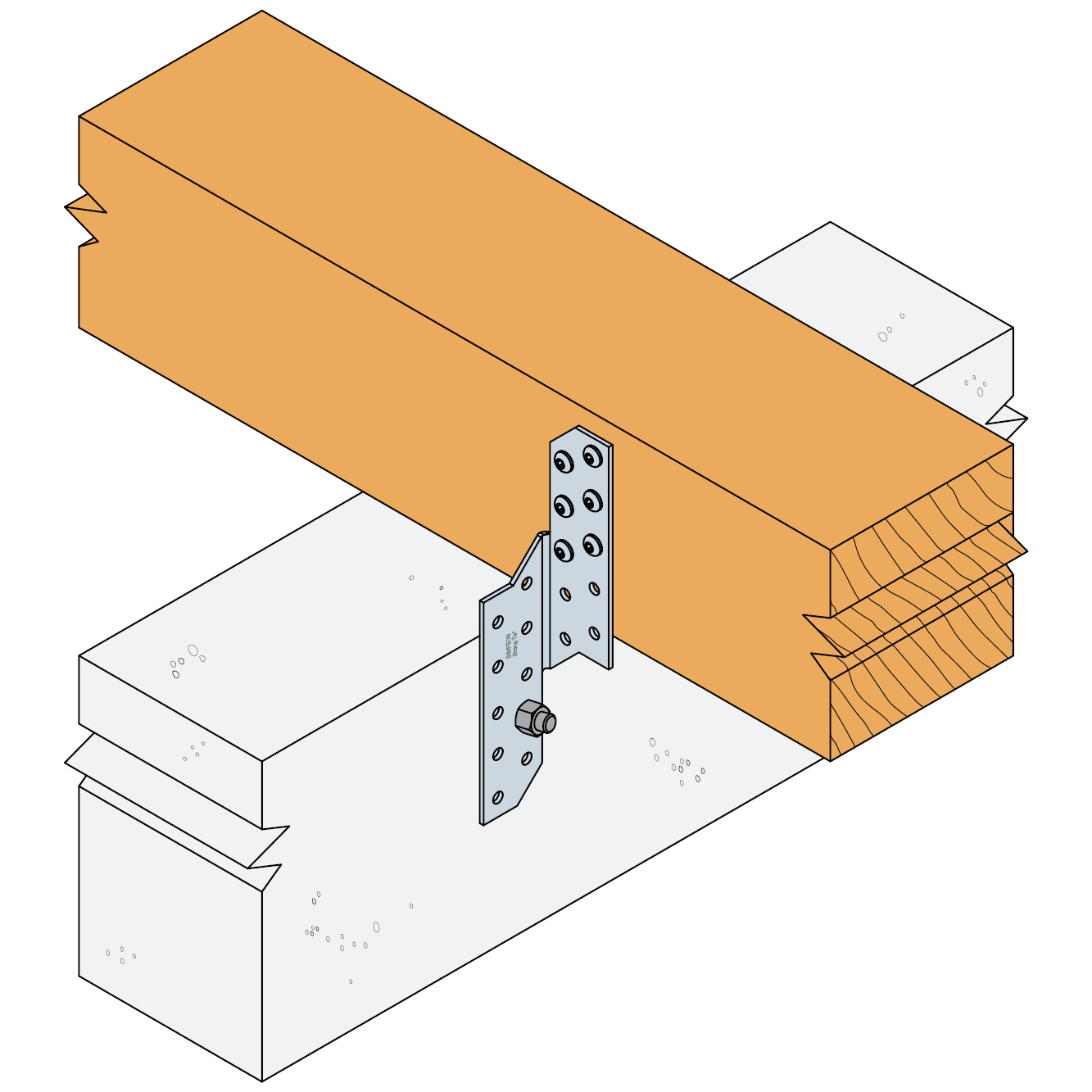

Instalación

Montaje

Fijaciones

  • Puntas anilladas CNA Ø4.0x40G,
  • Tornillos CSA5.0x35Z o CSA5.0x40Z,
  • Tornilos para conectores SSH Ø8 mm...

Certificación

Declaración de prestaciones (DoP)

Ver historial

Evaluación técnica europea (ETA)

Sin historial disponible

Declaraciones ambientales de productos (DAP)

Sin historial disponible

Descargas

  • ZPRO Conectores para exteriores

    ZPRO Conectores para exteriores

    La gama de conectores estructurales ZPRO ofrece una alternativa económica al acero inoxidable. Ideal para proyectos expuestos a los imprevistos climáticos, como cocheras y terrazas.
