Panel de arriostramiento Steel Strong Wall

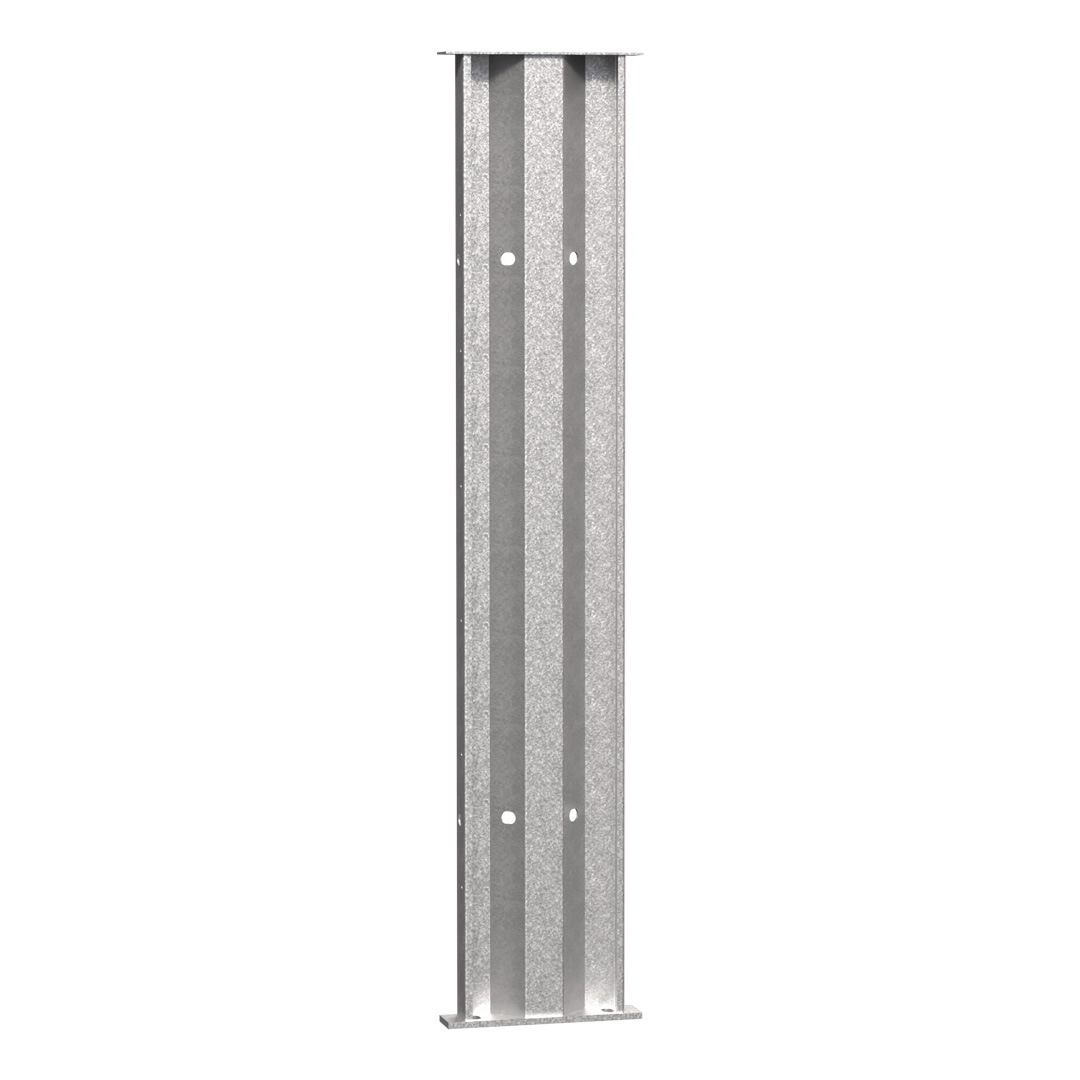

Desarrollada para ofrecer una gran estabilidad lateral y para dejar un espacio amplio para las aberturas de la fachada, la solución del panel Steel Strong-Wall™ de Simpson Strong-Tie™ hace posible la evolución de las construcciones con armazón de madera. Por su carácter innovador, propicia una enorme libertad arquitectónica.

Ficha técnica

Clase de servicio 2

Interior

Acero galvanizado Z275

Detalles de producto

Imagenes

Fig. 3a: SDS screws (supplied) into timber studs (not supplied)

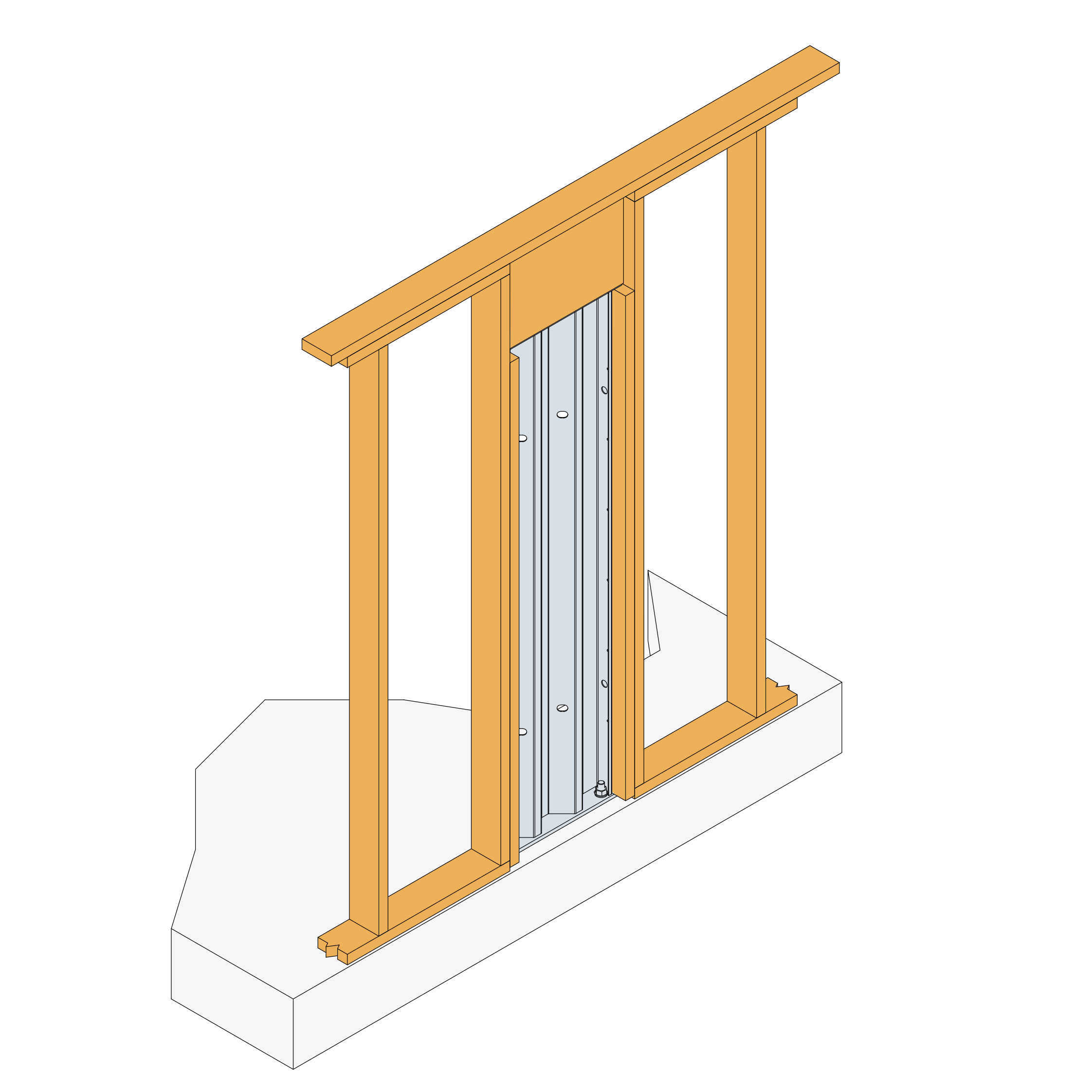

Steel Strong-Wall installation example.

Características

Materia

Steel Strong-Wall™: chapa de acero galvanizado ondulada
Tornillo SDS / acero galvanizado en caliente
Adhesión: resina Esther de vinilo VT-HP
Varillas roscadas: acero cincado Ø20 y Ø24 clase 8.8
Tuercas y arandelas: acero cincado.

Ventajas

Reducción de la superficie mural a fin de dejar espacio para aberturas grandes,
Estabilidad equivalente a la de los muros de madera de mayor anchura. Por ejemplo, un muro SSW600/2673 con prestaciones equivalentes a las de un muro de armazón de madera (con paneles de arriostramiento dobles OSB) seis veces más largo,
Se entrega un kit listo para fijar: fijaciones, plantilla de perforación, tornillería, manual de montaje,
Instalación en el grosor de los muros de armazón,
Dos anchuras disponibles: 300 y 600 mm,
Alturas disponibles: desde 1900 hasta 2700 mm,
Fijación por adhesión en los cimientos de hormigón del edificio con armazón de madera,
Los SSWT están cubiertos por un ATEx emitido por el CSTB (ATEx 2554). Este documento está disponible en la parte "Instalación".

Aplicaciones

Steel Strong-Wall se puede utilizar en paredes de madera con montantes de al menos 89 mm de profundidad.
Se recomienda cerca de grandes aberturas como garajes o ventanales.
Se puede utilizar en la pared interior de una casa con estructura de madera.
se puede utilizar en la pared exterior de una casa con estructura de madera.

Datos técnicos

Dimensiones

Modelo	Dimensiones [mm]			Anclajes		Fijación a la parte alta

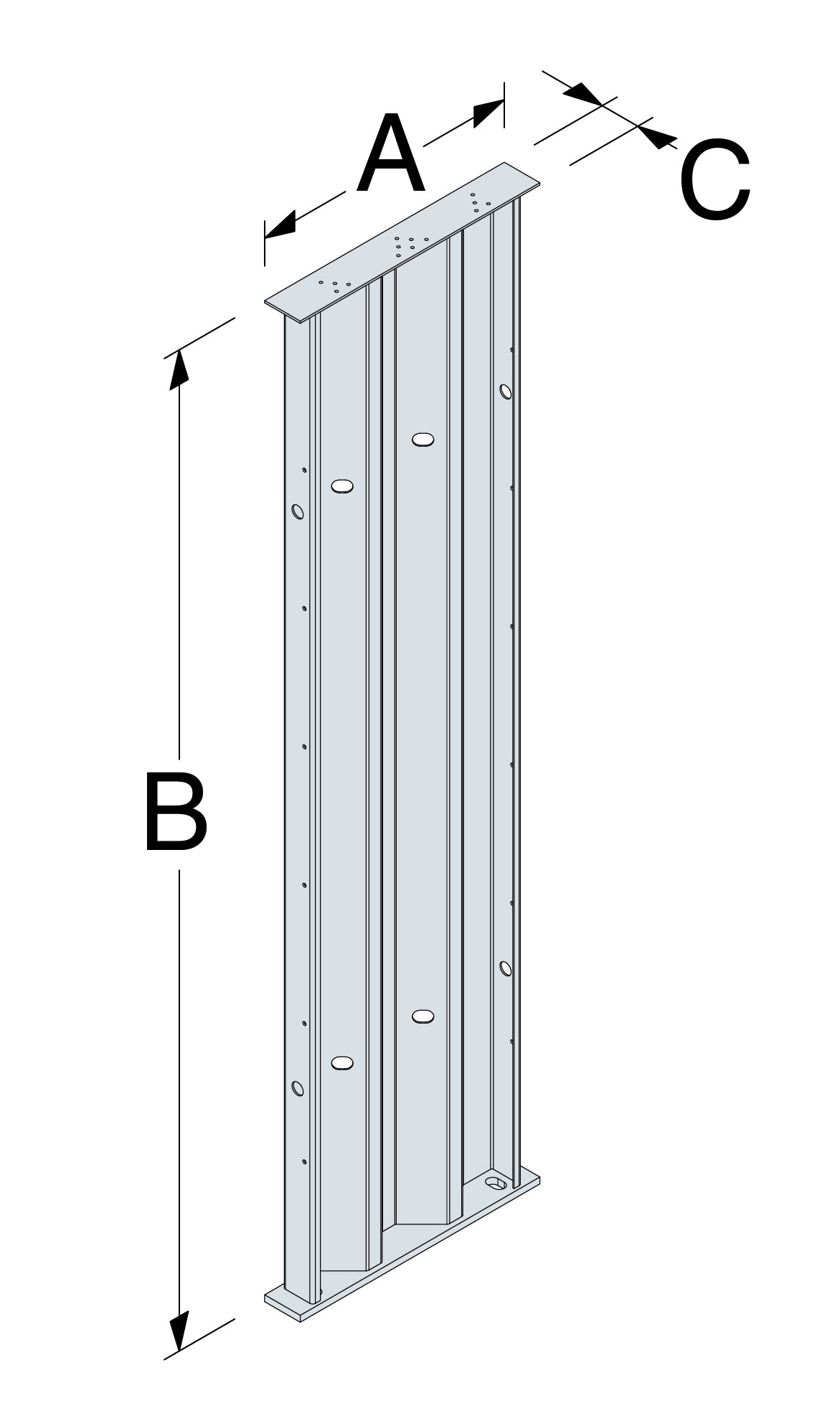

Modelo	Anchura (A)	Altura (B)	Profundidad (C)	Cdad	Especificación	Cdad	Especificación
SSW300-FR/X	300	1900 - 2700	89	2	M20	4	SDS25312 (6,35 x 88,9 mm)
SSW600-FR/X	600	1900 - 2700	89	2	M24	14	SDS25312 (6,35 x 88,9 mm)

Valores Característicos

Modelo	Dimensiones [mm]		Resistencia Característica máxima¹⁾ [Rk] [kN]	Resistencia Característica con palos de anclaje²⁾ [Rk] [kN]	Resistencia Característica con anclajes chímicos³⁾ [Rk] [kN]
Modelo	Anchura (A)	Altura (B)	Resistencia Característica máxima¹⁾ [Rk] [kN]	Resistencia Característica con palos de anclaje²⁾ [Rk] [kN]
SSW300/1900-2350	300	1900-2350	13.1	10.7	7.1
SSW300/2350-2700	300	2350-2700	8.1	9.3	6.2
SSW600/1900-2350	600	1900-2350	45.7	32	16
SSW600/2350-2700	600	2350-2700	39	27.8	13.9

Las resistencias características se deben utilizar con la fórmula siguiente:

Con

k_mod = 1 et γ_M = 1,3

Estas prestaciones se deben utilizar para las verificaciones en ELU.

1) Resistencia característica máxima en el caso en que el anclage no es limitante.

2) Resistencia característica con palos de anclaje. Para los Steel Strong-Wall™ de anchura 305 mm, la hipótesis de cálculo es: la carga de tracción diseño en los anclajes es 90kN. Para Steel Strong-Wall™ de anchura 610 mm, la hipótesis de cálculo es: la carga de tracción diseño en el anclaje es de 120 kN.

3) Los valores están dadas para la carga máxima de diseño en tracción en hormigón no fisurado según el ETAG001: 60kN.

Rigidez

Modelo	Dimensiones [mm]		rigidez [N/mm]
Modelo	Anchura (A)	Altura (B)	rigidez [N/mm]
SSW300/1900-2350	300	1900-2350	225
SSW300/2350-2700	300	2350-2700	139
SSW600/1900-2350	600	1900-2350	1651
SSW600/2350-2700	600	2350-2700	1068

La rigidez se debe utilizar para los controles en ELS.

Seismic performance

Modelo	Dimensiones [mm]		Characteristic capacity [[Rk,seismic]] [kN]
Modelo	Anchura (A)	Altura (B)	Characteristic capacity [[Rk,seismic]] [kN]
SSW300/1900-2350	300	1900-2350	13.1
SSW300/2350-2700	300	2350-2700	8.1
SSW600/1900-2350	600	1900-2350	45.7
SSW600/2350-2700	600	2350-2700	39

The Steel Strong-Wall have a behaviour factor of q=3

Rendimiento térmico

Modelo	Valor U [U] [W/m².K]
SSW300/1900-2350	0.65
SSW300/2350-2700	0.65
SSW600/1900-2350	0.65
SSW600/2350-2700	0.65

Instalación

Montaje

Información general

El Steel-Strong-Wall debe fijarse directamente en la fijación de hormigón.
NO INSTALE el Steel Strong-Wall en un riel de madera bajo.
Se recomienda la instalación de una membrana impermeabilizante entre el panel Steel Strong-Wall ™ y la base de hormigón.
La base de hormigón debe ser dimensionada por un ingeniero a cargo de los cálculos estructurales.
Los anclajes deben estar dimensionados para resistir las fuerzas aplicadas.

Material necesario

1 taladro para hormigón 24 mm (SSW300) o 28 mm (SSW600), mín. 300 mm de largo.
1 hisopo de limpieza (Ref BR17 / 30). *
1 bomba de soplado (Ref BOMBA). *
1 pistola de resina (Ref DT380). *
1 llave dinamométrica (mín. 80 Nm (SSW300) o 100 Nm (SSW600)).
1 broca SDS 1/4 Hex Drive (ref SDSD3 / 8-RB). *

* disponible en Simpson Strong-Tie, contáctenos para más información.

Fijaciones

Fijaciones para madera

SDS - Tornillos de conector (Ref: SDS25312): El tornillo SDS Simpson Strong-Tie® es un tornillo de madera estructural, ideal para instalar muchos conectores, así como para aplicaciones de madera con madera. No es necesaria una perforación previa. El tornillo tiene una punta patentada para una fácil penetración y resistencia a la corrosión proporcionada por un revestimiento de doble barrera.

Fijaciones para hormigón

Siendo el anclaje un punto clave de la resistencia del Steel Strong-Wall, se debe comprobar el anclaje en todos los casos

VT-HP - Resina de alta resistencia para concreto agrietado y no agrietado y áreas sísmicas: resina Inylesther
THR - Varillas roscadas por metro (Ref: THR 20-1000; THR 24-1000): Varillas roscadas por metro que se pueden utilizar además del sellado químico VT-HP.

Instalación

Consulte las "instrucciones de montaje" disponibles anteriormente antes de instalar Steel Strong Wall ™.
Si se añade un bloque de madera por encima de Steel Strong Wall ™ y el dintel tiene más de 200 mm de altura, se debe fijar una tira de acero entre los montantes de madera y el bloque de madera. El bloque se puede fijar al riel superior mediante placas perforadas o tornillos.
El bloque complementario puede estar formado por varios pliegues. Por ejemplo, se puede hacer con dos LVL de 45 mm unidos con tornillos SDW22338.
El bloque complementario debe tener una altura máxima de 300 mm.
No se debe colocar ningún elemento de madera entre el hormigón de la losa de mampostería y Steel Strong-Wall ™

Fig. 3a: SDS screws (supplied) into timber studs (not supplied)

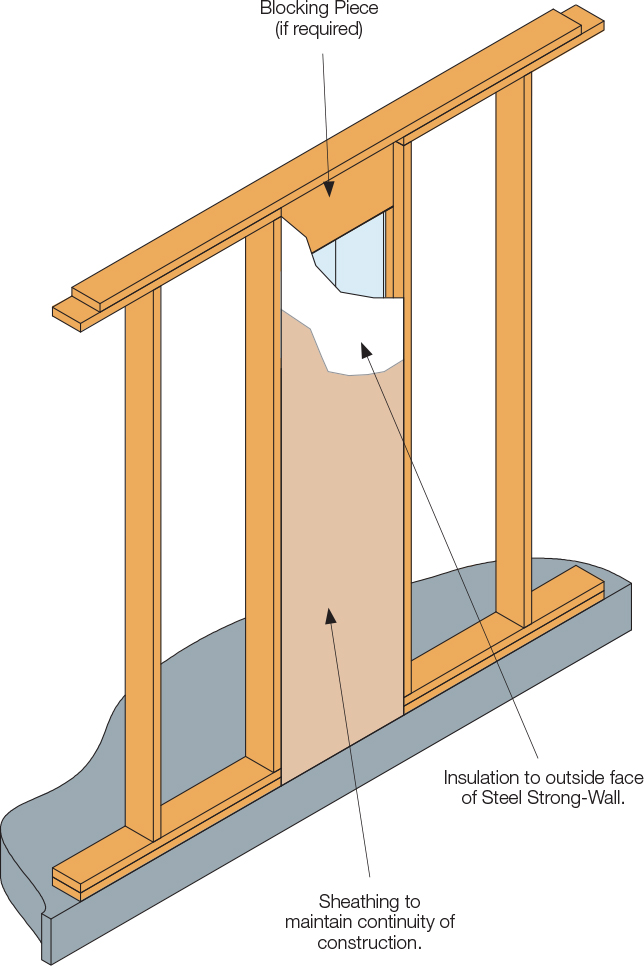

Steel Strong-Wall installation example.

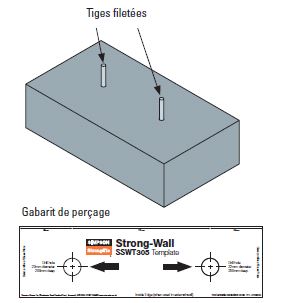

Etapa 1 : Instale las varillas roscadas

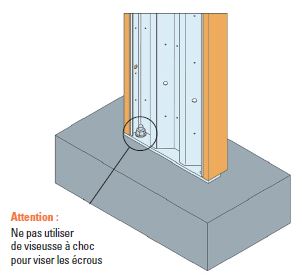

Etapa 2 : Enrosque las tuercas sin utilizar un destornillador de golpe

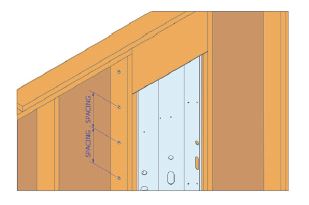

Etapa 3 : Unalas con los montantes adyacentes

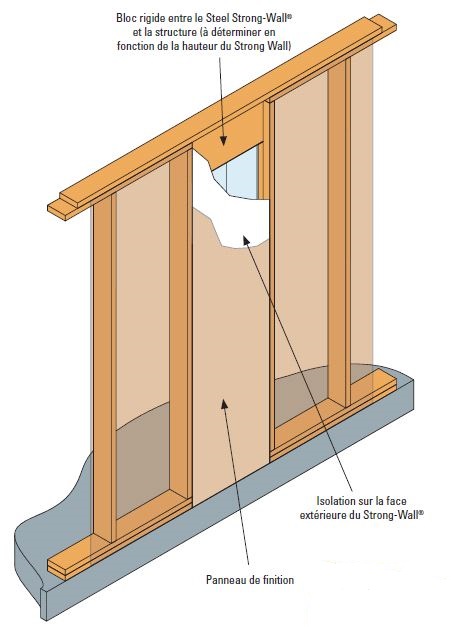

Etapa 4 : Instale un bloque rigido entre el muro SSWT y la estructura

Autres

2554.pdf (7.13 MB)

tpl-ssw300-fr.pdf (71.32 KB)

tpl-ssw600-fr.pdf (73.83 KB)

gabarit-de-percage-ssw305-fr.pdf (32.81 KB)

gabarit-de-percage-ssw610-fr.pdf (31.77 KB)

ssw-notice-de-montage-fr-v4-0.pdf (579.07 KB)

tssw-montants-ssw-generique.pdf (152.25 KB)

Technical Notes

Justificación de muros con estructura de madera

Una de las ventajas de Steel Strong-Wall ™ radica en su pequeño ancho. De hecho, para muros estándar, el Eurocódigo 5 (EN1995-1-1 §9.2.4) no permite el uso de muros de ancho menor que su altura dividida por 4, para la justificación del arriostramiento.

Por ejemplo, un muro de 2,70 m de alto, si se va a utilizar para apuntalar la estructura, debe tener al menos 0,675 m de ancho. En este sentido, Steel Strong-Wall ™ es más ventajoso.

Resistencia lateral en función de la resistencia de los anclajes

Los valores de fuerza de arriostramiento intermedios se pueden calcular en el caso de una limitación de anclaje. En cualquier caso, es imposible superar la resistencia característica máxima.

Para ello se debe utilizar la siguiente ecuación:

Con :

la fuerza de arriostramiento de diseño

La fuerza de tracción en el ancla

La distancia desde el punto de rotación hasta el ancla más lejana

La altura del Steel Strong-Wall ™

	mm	mm
SSW300/1900-2700	1900 - 2700	236
SSW600/1900-2700	1900 - 2700	531

Cargas en anclajes

En todos los casos debe comprobarse la resistencia de los anclajes.

Cizalladura

Cizalladura que se tomará en cada anclaje es igual a la mitad de la fuerza

liderando el Steel Strong-Wall:

Tracción

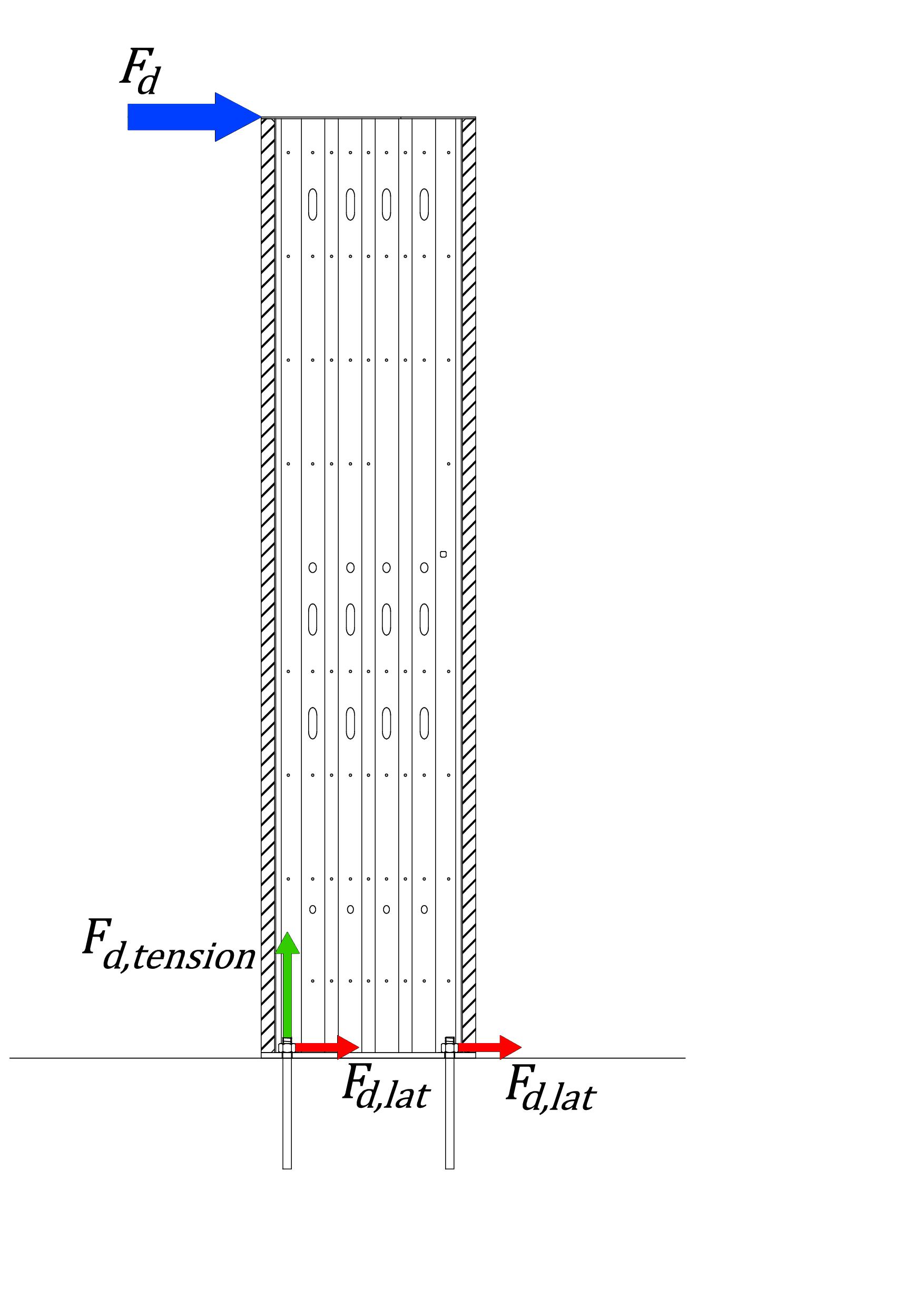

Para calcular la carga de tracción en el ancla más alejada del punto de rotación, se debe utilizar la siguiente ecuación:

con:

la carga de diseño en la cabecera del Steel Strong-Wall

la altura del muro fuerte de acero

la distancia entre el punto de rotación y el ancla más lejana

	(mm)	(mm)
SSW300/1900-2700	1900-2700	239
SSW600/1900-2700	1900-2700	537

Cargas en los anclajes y el cerramiento Steel Strong-Wall

Seleccione uno de nuestros sitios web

Conexiones para ensambladuras de madera

Puntas y tornillos

Anclajes

Quik Drive®

Detalles de producto

Imagenes

Características

Materia

Ventajas

Aplicaciones

Aplicaciones

Datos técnicos

Dimensiones

Dimensiones

Valores Característicos

Rigidez

Seismic performance

Rendimiento térmico

Instalación

Montaje

Información general

Material necesario

Fijaciones

Instalación

Autres

Technical Notes

Justificación de muros con estructura de madera

Resistencia lateral en función de la resistencia de los anclajes

Cargas en anclajes
