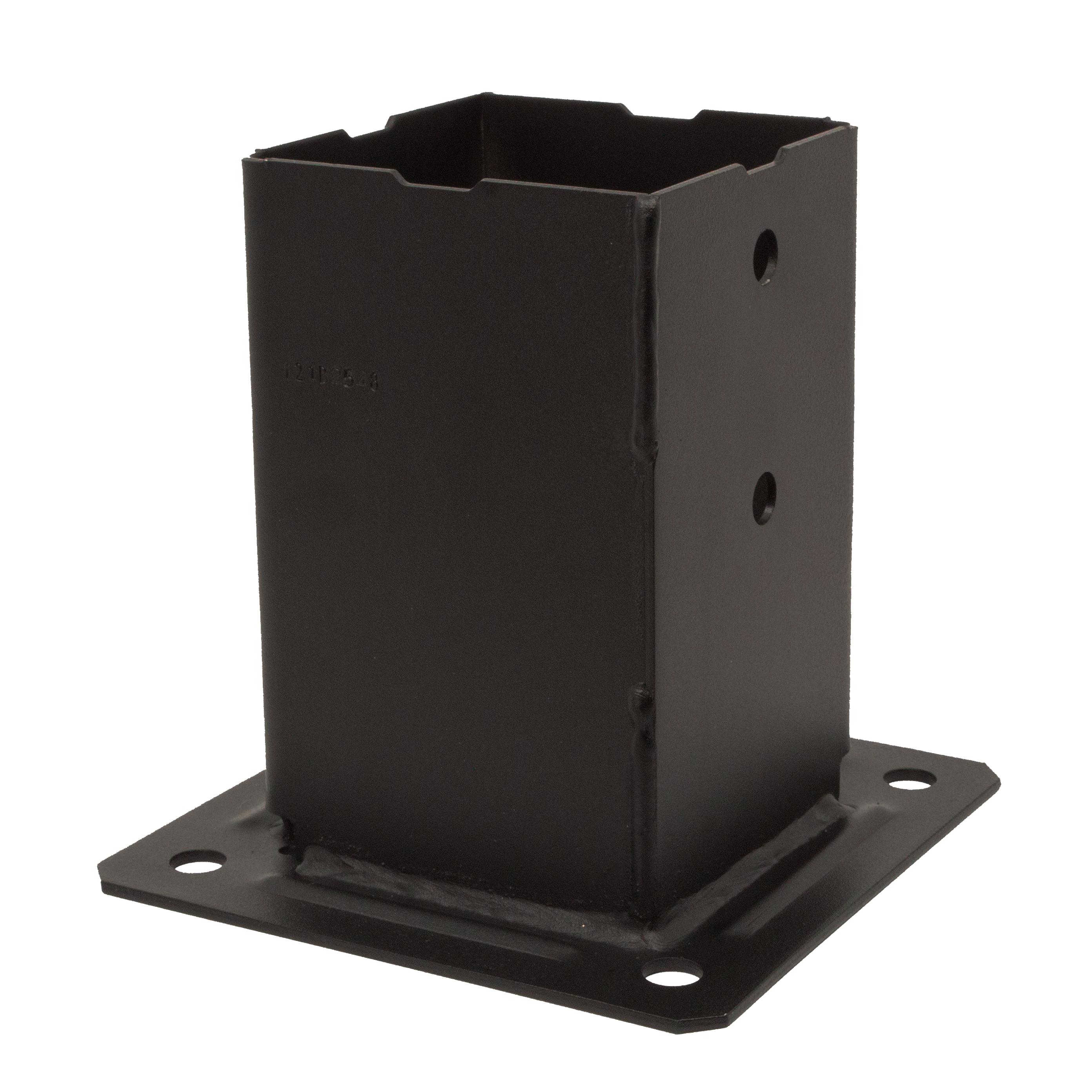

PPJBTPB

Pie de pilar cuadrano - Acabado negro

El pie de pilar negro PPJBTPB se recomienda en la realización de obras pequeñas, como cercas y estructuras lígeras para jardín. Muy fácil de montar, ofrece un resultado discreto en la estructura.

Ficha técnica

Clase de servicio 3

Exterior

E-Coat Negro

Detalles de producto

Imagenes

Características

Materia

Acero DD11 según NF EN 10111,
Acabado electrocincado según NF EN ISO 2081,
Acabado de pintura en polvo Poliéster Arquitectura RAL9005,
Espesor : 2 mm (cuerpo) y 2.5 mm (pletina).

Ventajas

Doble acabado para una mejor resistencia a la corrosión,
Acabado negro para un a unión discreta en la estructura,
Pletina reforzada de 2,5 mm de espesor, lo que garantiza una resistencia máxima a la deformación,
Ángulos de platina cortados para mayor seguridad,
Compatible con postes de 70x70 y 90x90 mm del mercado.

Aplicaciones

Soporte

Elemento principal : hormigó, acero, madera maciza, madera laminada, madera compuesta, ...
Elemento secundario : madera maciza, madera laminada, madera compuesta, ...

Campos de aplicación

Fijación de vallas, paneles,
Fijación de estructuras ligeras para el jardín,
Fijación de cobertizos, garajes abiertos, ...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Dimensiones [mm]							Agujeros
	A	B	C	D	E	t₁	t₂	Parte alta	Pletina
	A	B	C	D	E	t₁	t₂	Ø11	Ø12
PPJBT70PB	71	150	71	150	150	2	2.5	4	4
PPJBT90PB	91	150	91	150	150	2	2.5	4	4

Instalación

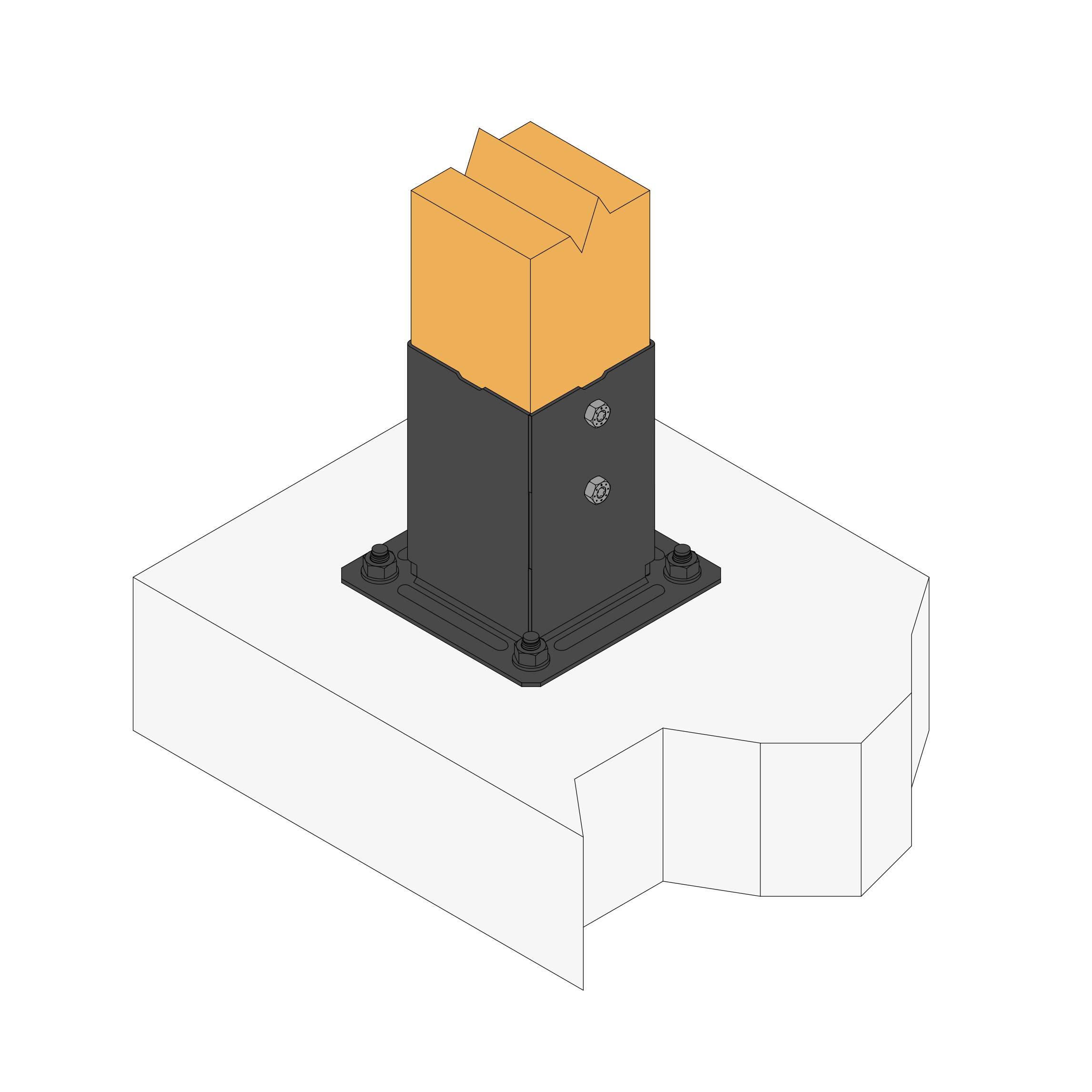

Montaje

Fijaciones

Pilar :

Bulones Ø10 mm
Tirafondos LAG Ø10 mm.
SSH Ø10 mm

Pletina :

Anclaje mecánico : pasador WA M10-78/5,
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Advertencia

La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (por ejemplo debidas al viento). Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (por ejemplo con contrafuertes).

Fixation de clôtures sur support rigide

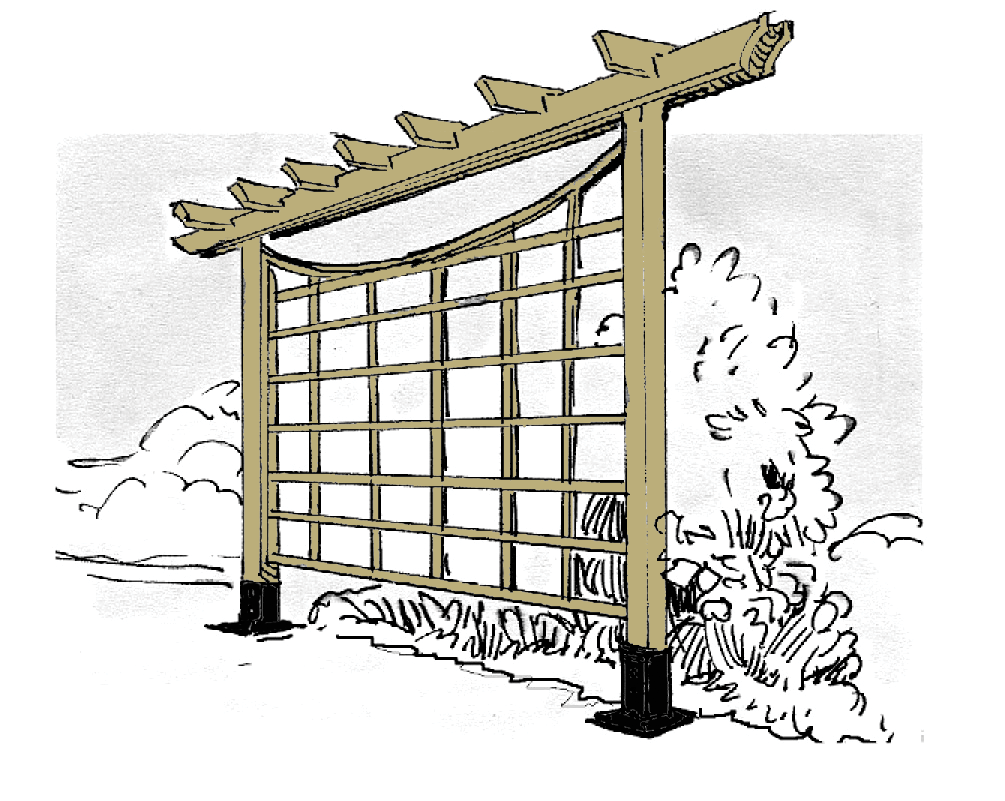

Fixation de structures légères sur support rigide

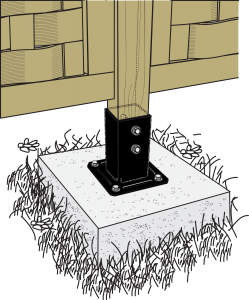

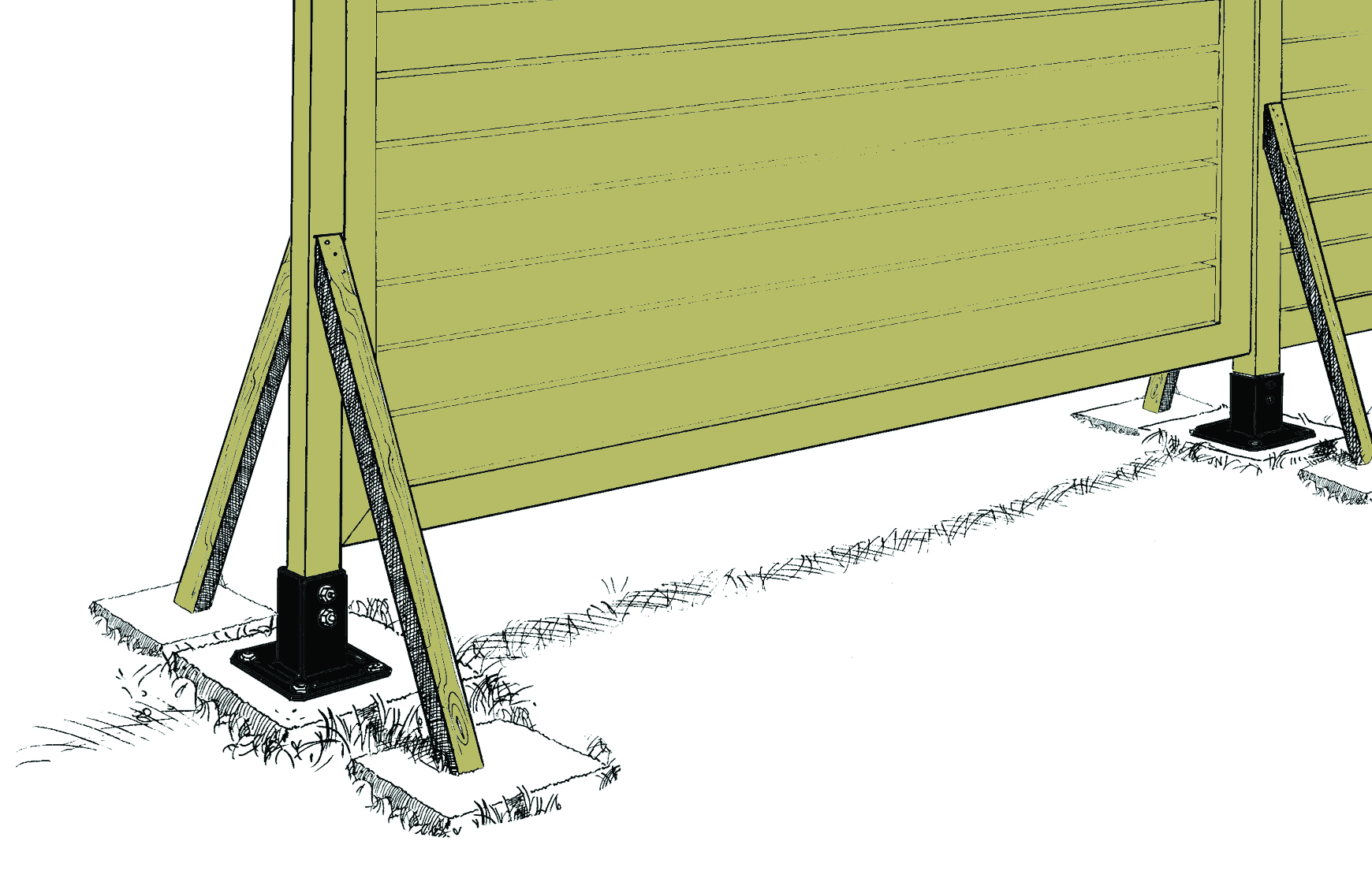

Fixation de palissades sur support rigide

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
ppjbt70-2d.dwg (233.65 KB) ppjbt90-2d.dwg (233.66 KB)	No hay elementos disponibles.	ppjbt70.dwg (205.48 KB) ppjbt90.dwg (205.45 KB)	No hay elementos disponibles.	ppjbt70.sat (57.8 KB) ppjbt90.sat (57.77 KB)	No hay elementos disponibles.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

ppjbt70-2d.dwg (233.65 KB)
ppjbt90-2d.dwg (233.66 KB)

No hay elementos disponibles.

ppjbt70.dwg (205.48 KB)
ppjbt90.dwg (205.45 KB)

No hay elementos disponibles.

ppjbt70.sat (57.8 KB)
ppjbt90.sat (57.77 KB)

No hay elementos disponibles.
