PPA100PB

Pie de pilar fijo - Acabado negro

El pied de pilar fijo PPA100PB es polivalente y discreto, se usa habitualmente en aplicaciones estructurales.

Ficha técnica
Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
E-Coat Negro
E-Coat Negro
EPD
EPD
Clase de servicio 3
Clase de servicio 3
Exterior
Exterior

Detalles de producto

Imagenes

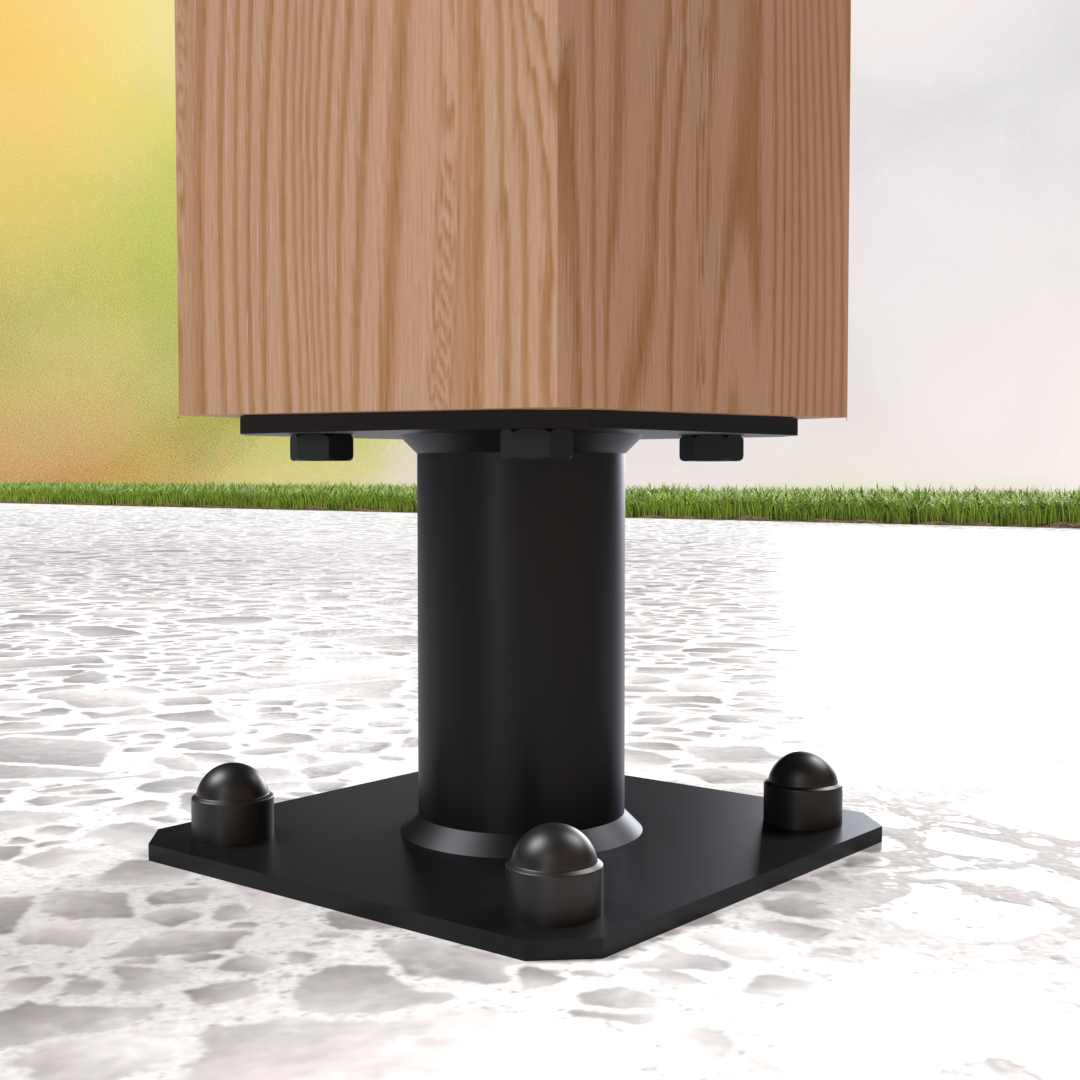

C_PPA_CovArt_Pho_Prod_Hero-1080_EU_EU_CO
PPA100PB situation.jpg

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Acabado electrocincado según ISO 2081,
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005,
  • Espesor : 4 mm.

Ventajas

  • Acabado doble para una mejor resistencia a la corrosión,
  • Acabado negro para una unión discreta en la estructura,
  • No requiere ningún tipo de mecanizado.

Aplicaciones

Soporte

  • Elemento principal : hormigón, acero, madera maciza, madera laminada, ...
  • Elemento secundario : madera maciza, madera laminada o madera compuesta, ...

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Dimensiones y Valores Característicos
Dimensiones y Valores Característicos
ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros pletina superiorAgujeros pletina inferiorOtro
A[mm]B[mm]D[mm]E[mm]F[mm]Ø tube[mm]Espesor[mm]RedondoRedondo Peso[kg]
Ø12Porteur
PPA100PB10010013013010048.34441.1

Valores Caractéristicos

ReferenciaCapacidad de la base de poste
Valores Característicos - Madera sobre hormigón
FijacionesValores característicos - Madera C24[kN]
Sobre pilarSobre hormigónR₁,ₖ
CdadTipoCdadTipo
PPA100PB4.0Ø10x804.0Ø10*78,5 / kmod^0.4

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Los tornillos Ø10x80 para la fijación del poste pueden ser tirafondos LAG Ø10x80 o tornillos SSH Ø10x80 (ref 75152).

Valores Característicos simplificados

ReferenciaCapacidad de la base de poste
Valores Característicos simplificados - Madera sobre hormigón
FijacionesValores característicos simplificados - Madera C24[kN]
Sobre hormigónSobre pilarR₁.ₖ*
CdadTipoCdadTipo
PPA100PB4.0Ø10**4.0Ø10x8093.2

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) - kmod = 0,65. Para diferentes duraciones de carga y clases de servicio, consulte la tabla "Valores Característicos", en la que se puede ajustar el coeficiente de kmod.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Los tornillos Ø10x80 para la fijación del poste pueden ser tirafondos LAG Ø10x80 o tornillos SSH Ø10x80 (ref 75152).

Instalación

Montaje

Fijaciones

Sobre el pilar :

  • Tirafondos LAG 10x80.
  • Tornillo SSH Ø10 x 80 mm

Sobre hormigón :

  • Anclaje mecánico : pasador WA M10-78/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Puesta en obra

Parte superior :

  1. Coloque la pletina superior del pie de pilar bajo el pilar.
  2. Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

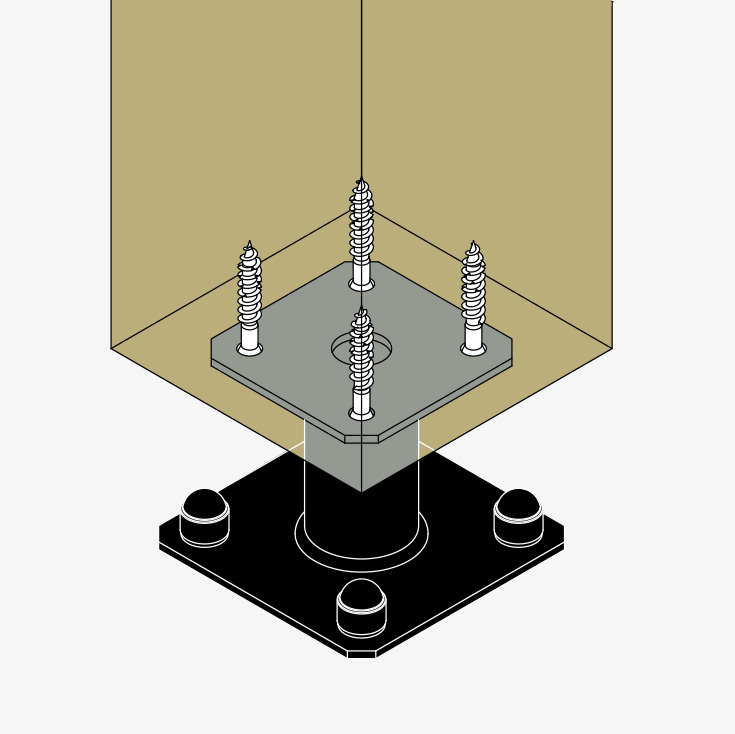

PPA100PB situation.jpg
