Conexiones Design Series
APB100/150PB

Pie de pilar regulable - Acabado negro

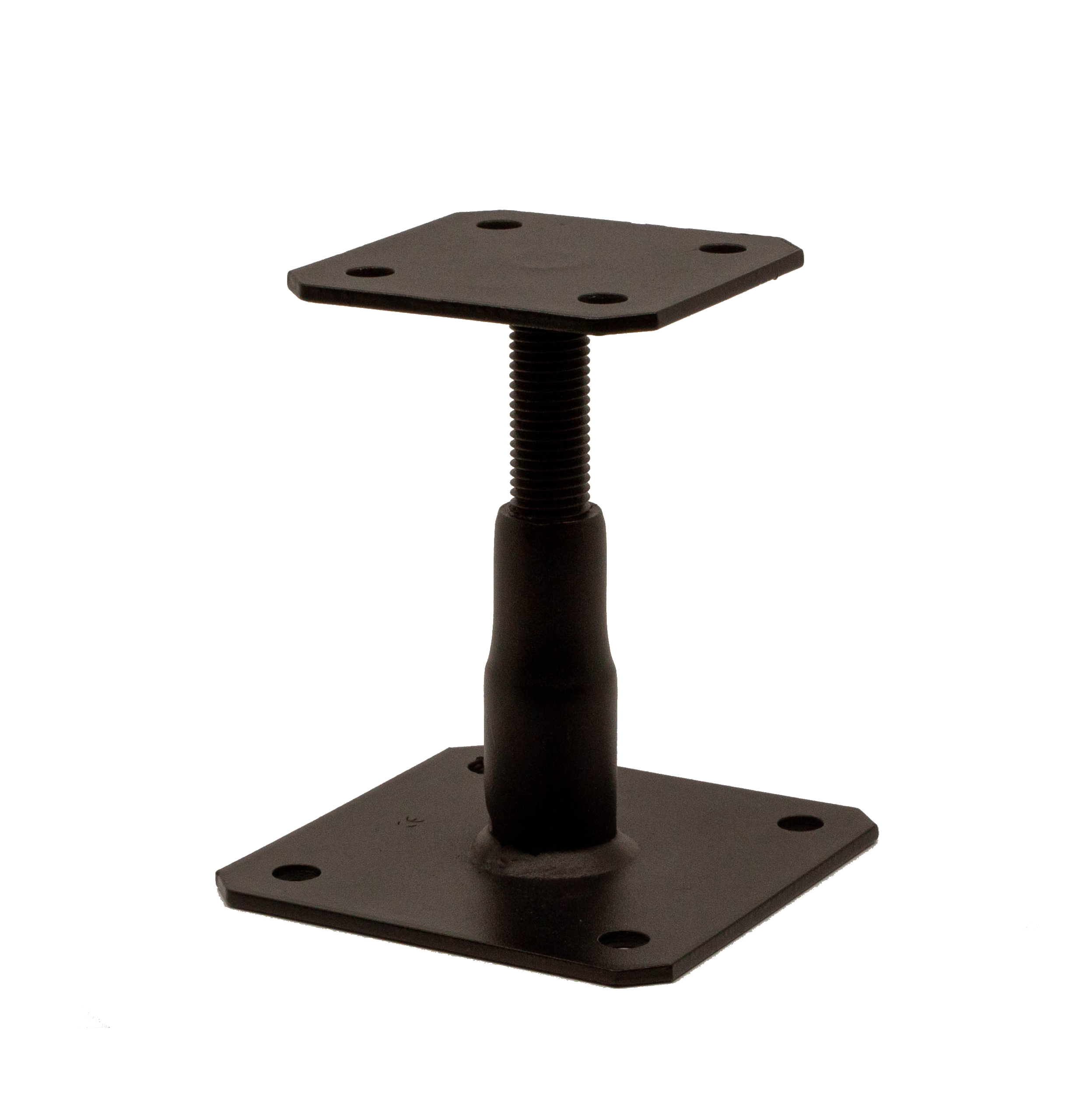

El pie de pilar ajustable negro APB100/150PB es polivalente, se usa comúnmente en aplicaciones estructurales. Discreto y rápido de instalar, puede ajustarse en altura en el sitio.

Ficha técnica
Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
Clase de servicio 2
Clase de servicio 2
Acero RAL 9005
Acero RAL 9005
Exterior
Exterior
EPD
EPD
Acero electrocincado
Acero electrocincado
APB100_150PB_SSTBP_homepage_PL_pl

Detalles de producto

Imagenes

C_APB_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Características

Materia

  • Acero S235 JR según NF EN 10025,
  • Acabado electrocincado según ISO 2081,
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005,
  • Espesor : 4 mm.

Ventajas

  • Doble acabado para una mejor resistencia a la corrosión,
  • Acabado negro para una gran discreción en la estructura,
  • Regulable en obra,
  • No requiere ningún tipo de mecanizado.

Aplicaciones

Soporte

  • Elemento principal : hormigón, madera maciza, madera laminada, madera compuesta...
  • Elemento secundario : madera maciza, madera compuesta, madera compuesta...

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas,
  • Cochera...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Dimensiones y Valores Característicos
Dimensiones y Valores Característicos
ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros pletina superiorAgujeros pletina inferiorOtro
A[mm]B[mm]D[mm]E[mm]F[mm]Ø tube[mm]Espesor[mm]RedondoRedondo Peso[kg]
Ø12Porteur
APB100/150PB100100130130100-150204441.2

Valores Característicos - Madera sobre hormigón

ReferenciaCapacidad de la base de poste
FijacionesValores característicos - Madera C24[kN]
Sobre pilarSobre hormigónR₁,ₖR₁,ₖ*
CdadTipoCdadTipo
APB100/150PB4.0Ø104.0Ø10**58/kmod^0,571.9

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) - kmod = 0,65. Para diferentes duraciones de carga y clases de servicio, consulte la tabla "Valores Característicos", en la que se puede ajustar el coeficiente de kmod.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

Sobre el pilar :

  • Tirafonds LAG Ø10x80

Sobre hormigón :

  • Anclaje mecánico : pasador WA M10-78/5
  • Anclaje químico : resina AT-HP + varilla roscada  LMAS M10-120/25

Instalación

Parte superior :

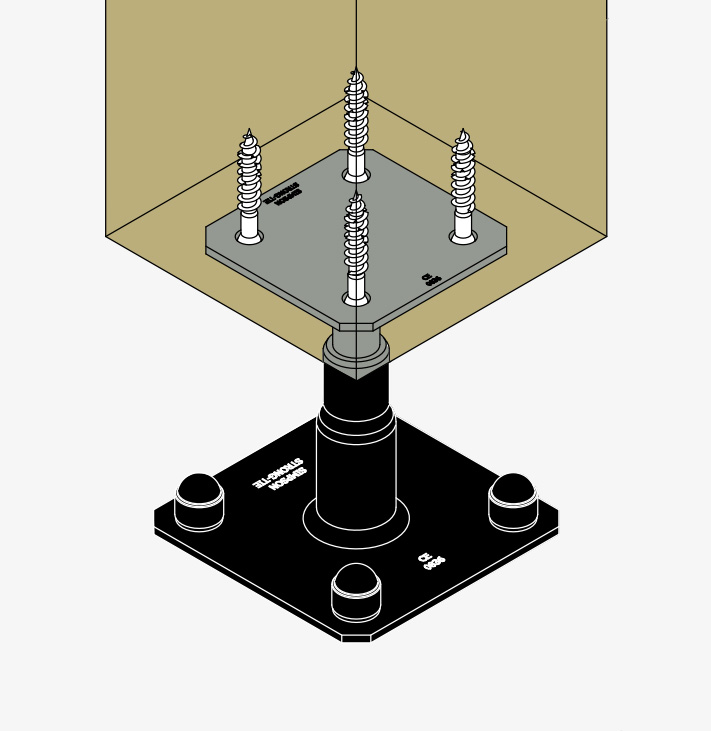

  1. Coloque la pletina superior del pie de pilar bajo el pilar,
  2. Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura,
  2. Identifique sobre el soporte la posición de los anclajes al suelo,
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas,
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0285-08-s-2.pdf
Ver historial
es-dop-e07-0285-06.pdf
es-dop-e07-0285-issue-5.pdf
es-dop-e07-0285-issue-4.pdf
es-dop-e07-0285-issue-2.pdf
21a33b33dbf01a6697629ef56c0f07d535fa77e8.pdf

Evaluación técnica europea (ETA)

eta-07-0285-2021-12-09.pdf
Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors
Sin historial disponible

Productos relacionados

Descargas

  • Design Series

    Design Series

    Simpson Strong-Tie® pone a su disposición la gama de conectores «Design Series». Gracias a su elegancia y a un acabado en pintura en polvo de color negro de lo más selecto, estos conectores ofrecen un resultado impecable para los proyectos de exterior aseguran años de protección frente a las inclemencias del tiempo.

Biblioteca CAD y BIM

Nailing Pattern

APB100/150PB

Comprar en línea
