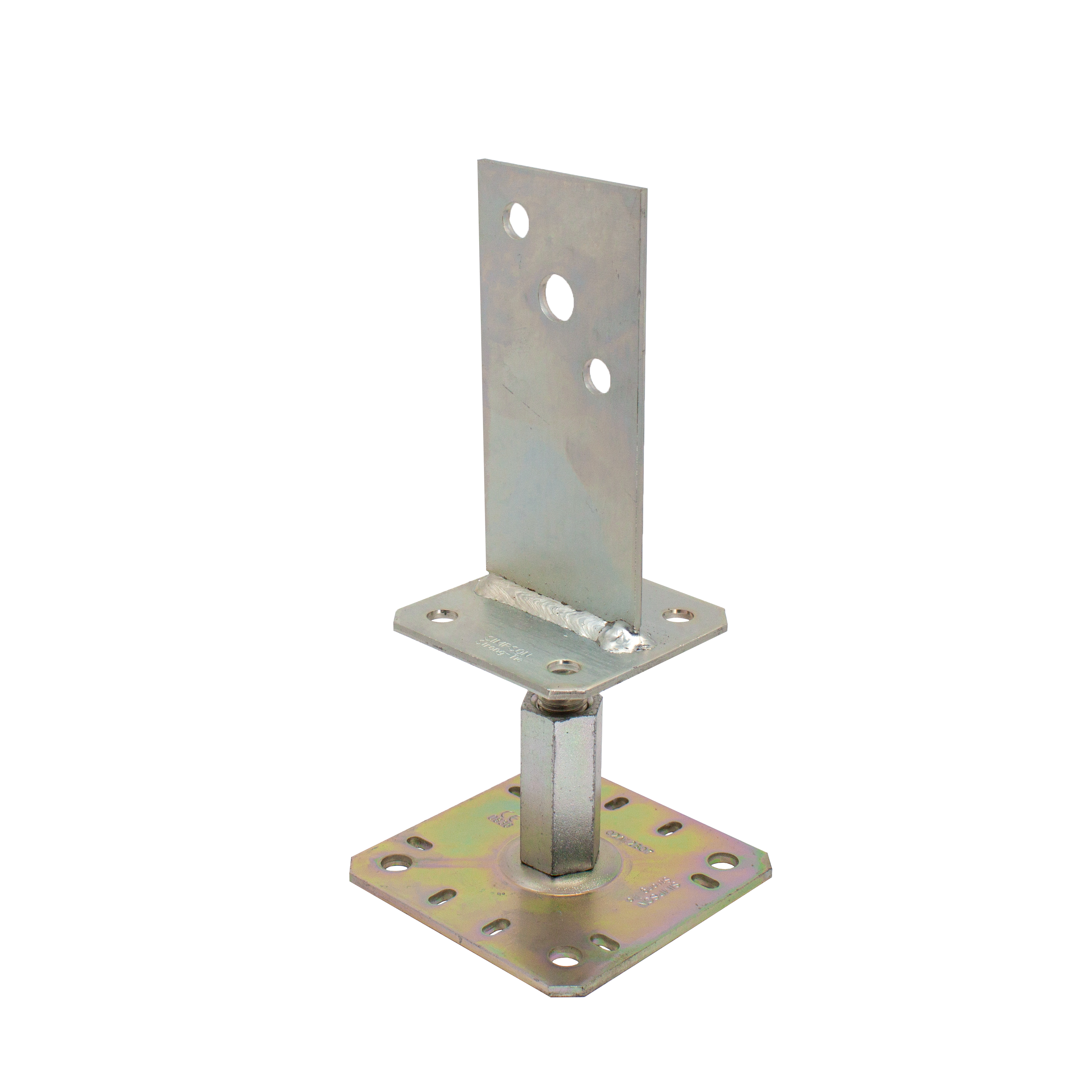

PPSR

Pies de pilar con alma con pletina

El pie de pilar PPSR permite realizar uniones discretas y fiables con un ajuste. Su diseño con alma garantiza las cargas al levantamiento.

Marcado CE
DITE
Clase de servicio 2
Acero electrocincado

Detalles de producto

Imagenes

Fijación 2 clavijas

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Galvanizado en caliente según NF EN ISO 1461,
  • Espesor : 4 mm.

Ventajas

  • Puede ajustarse tras su montaje,
  • Permite repartir esfuerzos de elevación.

Aplicaciones

Soporte

  • Elemento principal : madera, hormigón, acero (sección máxima del pilar : 200x200),
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Tejadillos,
  • Pérgolas,
  • Verandas,
  • Terrazas,
  • Ménsulas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior
A B C D E F G H t1 t2 Ø12 Ø13 Ø17 Ø6x12 Ø12
PPSR320100100170130130100-15030804542184

Valores Caractéristicos

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]

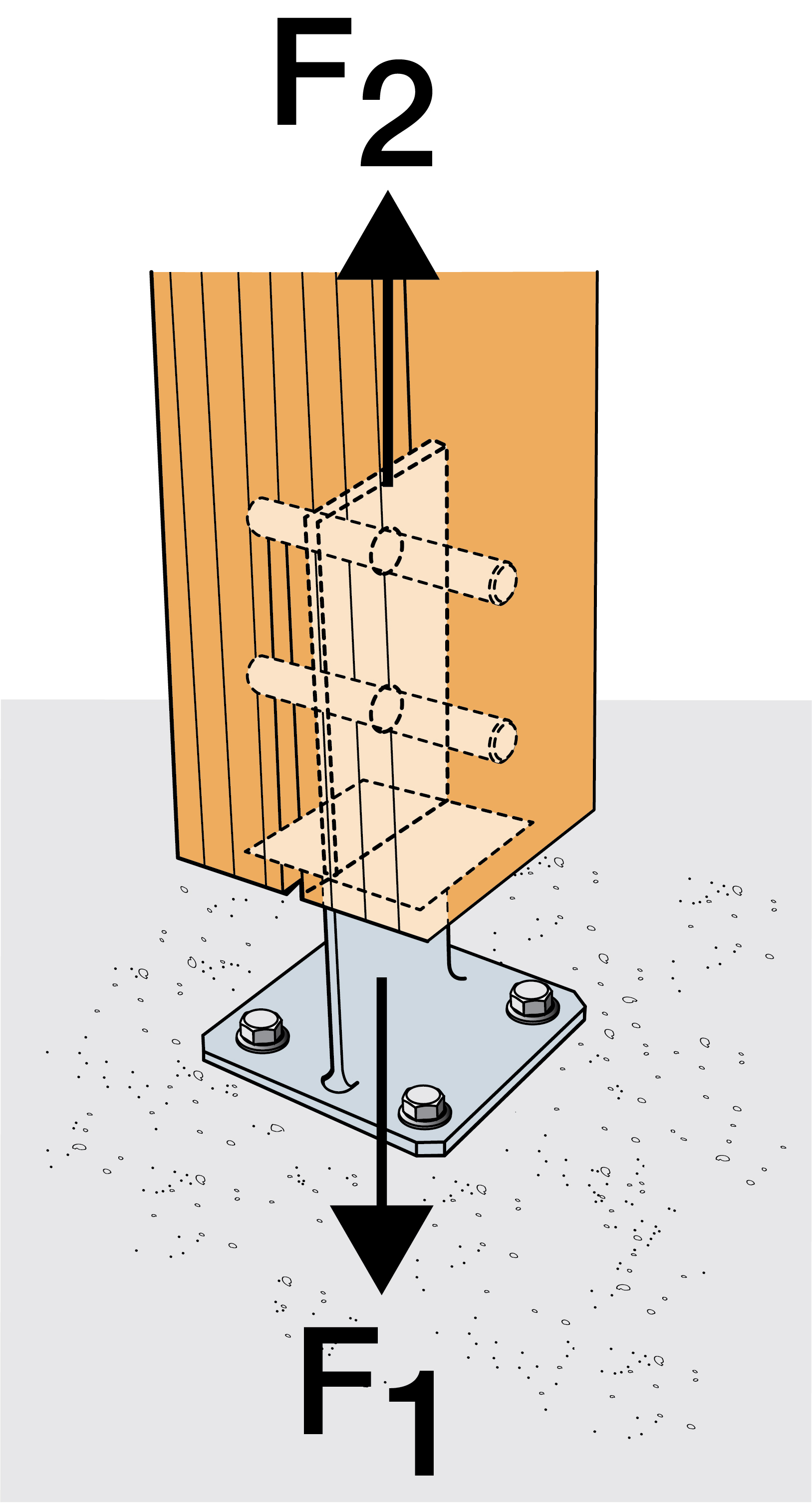

Sobre pilar Sobre hormigón R1.k R2.k
Cdad Tipo Cdad Tipo 1 x STD16 2 x STD12
PPSR3201 - 2STD4Ø10*51,1/kmod^0,5min(29,5;20,9/kmod)20,9/kmod

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k R2.k
Cdad Tipo Cdad Tipo 1 x STD16 2 x STD12
PPSR3201 - 2STD4Ø10**61.0729.529.8

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Clavijas STD12 o STD16,
  • Pernos de Ø 12 o Ø16 mm, en función de los agujeros.

Sobre hormigón :

  • Anclaje mecánico : pasador WA M10-78/5 o alternativa FM-753 CRACK 3DG M10x90/10 (Revestimiento apto para uso exterior)
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Sobre acero :

  • Pernos Ø10.

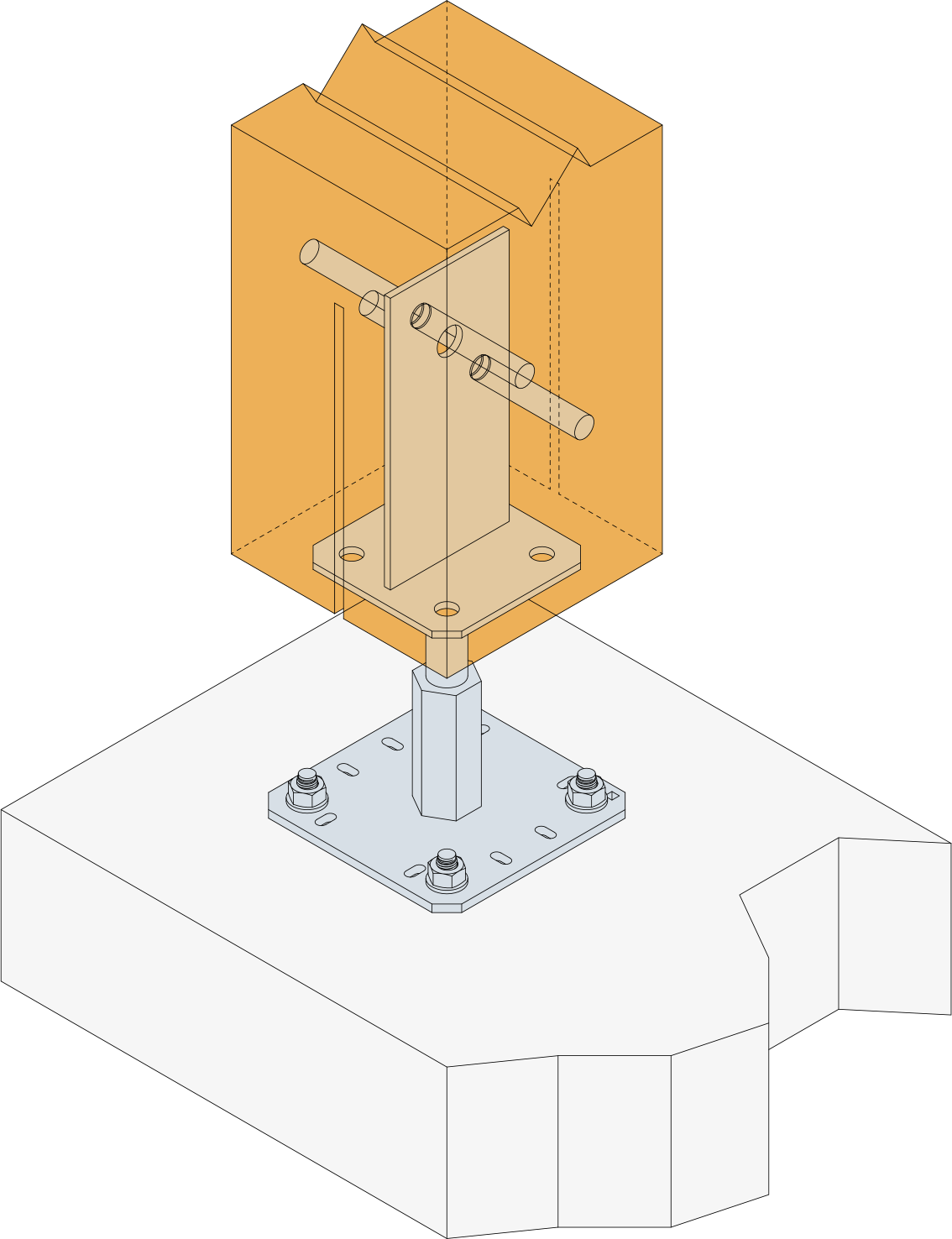

Instalación

Parte superior :

  1. Realice una entalladura vertical en el alma del pilar (anchura en función del grosor del alma).
  2. Identifique la posición de las clavijas (o pernos) sobre los flancos del pilar.
  3. Perfore transversalmente el pilar para insertar las clavijas. (diámetro de perforación en función del diámetro de la clavija).
  4. Coloque el pie de pilar con alma e inserte las clavijas.

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)
