FM-753 CRACK 3DG

Pasador de anclaje sísmico

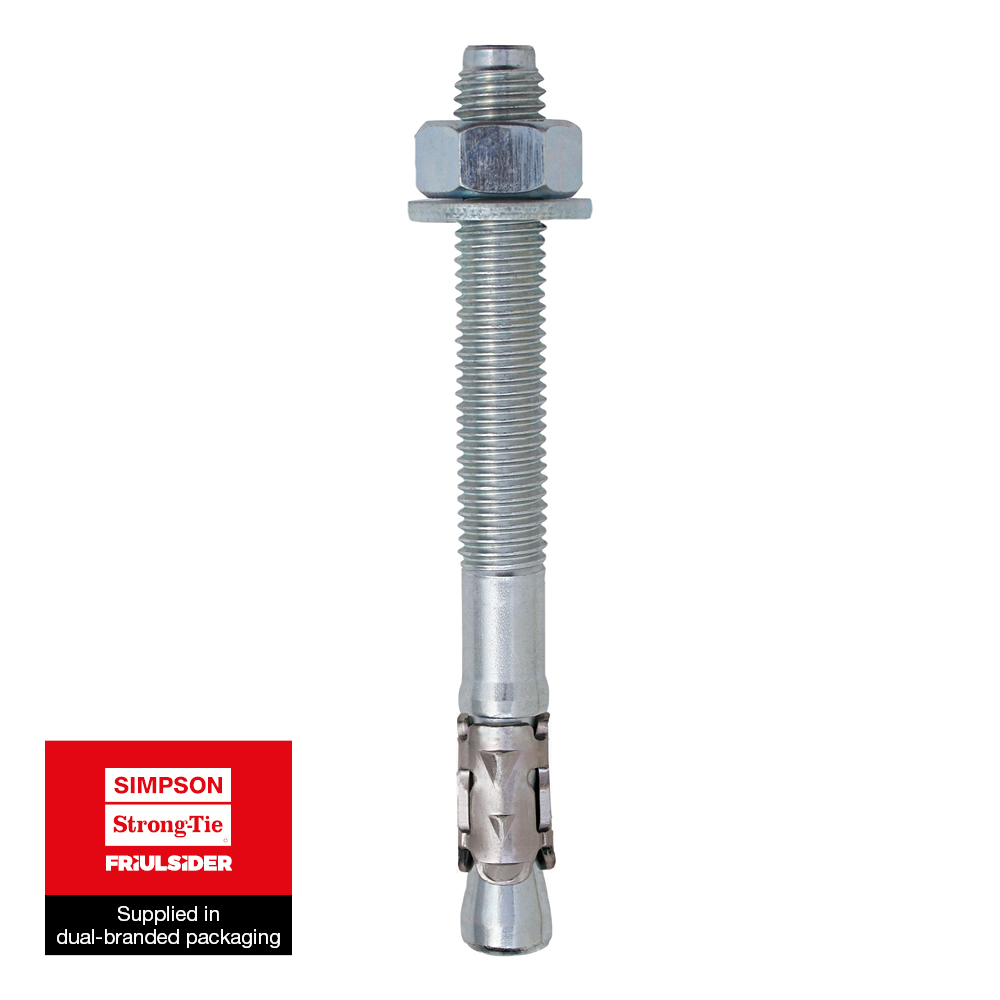

El pasador de anclaje FM-753 CRACK 3DG es un sistema de fijación mediante expansión para cargas pesadas sobre hormigón fisurado y no fisurado, para la transferencia de cargas sísmicas (C1 y C2) en interiores o exteriores.

Ficha técnica

Marcado CE

DITE

Nuevo

Sprinkler Systems

Exterior

Seismic C1 C2

3DG Coating

Fuego R 120

Resistencia a choques de corte duración (terremoto, explosión...)

Fix Calc

Detalles de producto

Imagenes

Características

Materia

Acero templado (clase 9.8)
Revestimiento especial anticorrosión 3DG con acabado brillante
Casquillo de expansión en acero inoxidable A4 para una adherencia máxima a las paredes del agujero

Ventajas

Ahorro de tiempo:

Expansión inmediata
Montaje a través del elemento a fijar, Ø del agujero = Ø del anclaje,
Tuerca y arandela premontadas

Rendimientos:

Cargas sísmicas y dinámicas
Rendimientos sísmicos C1 y C2
Nuevos dientes de acero inoxidable para una mayor adherencia a las paredes del agujero
Resistencia al fuego R120
Distancias pequeñas respecto al borde e interejes

Aplicaciones

Aplicación

Fijaciones estructurales con disposición parasísmica
Fachada
Barandillas

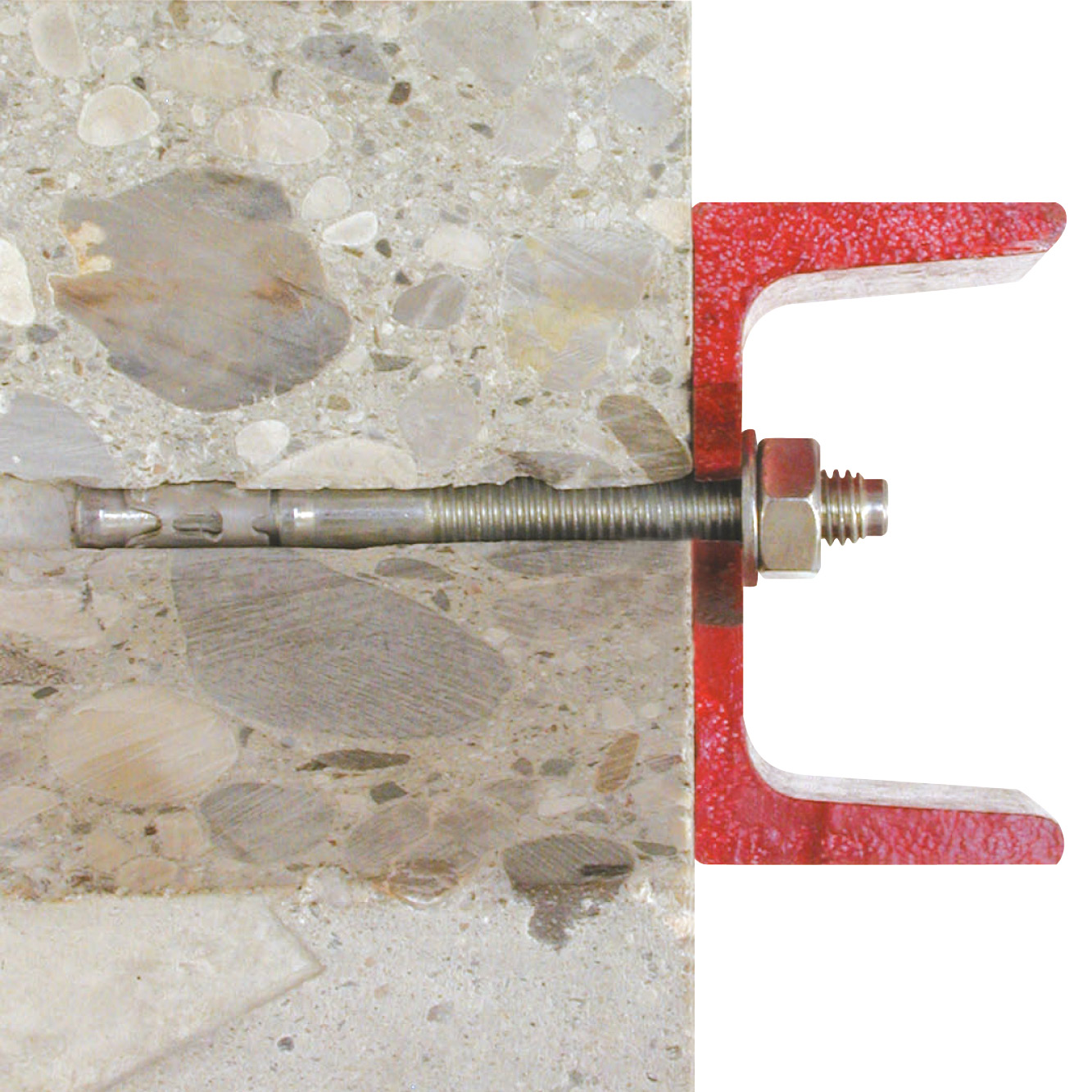

Escuadra para revestimientos ITE
Estribos de estructura
Fijación de cargas estáticas o cuasiestáticas

Soportes

Hormigón fisurado,
Hormigón no fisurado,
Entorno sísmico correspondiente a las categorías C1 y C2.

Datos técnicos

Dimensiones

Referencia	Dimensiones de las fijaciones metálicas												Datos de instalación
	Dimensiones y Valores Característicos[mm]		Referencia	Otro									Datos de instalación
	Dimensiones[mm]	Longitud de rosca [Lv][mm]	Referencia	certificación sísmica	Espesor máx. de la pieza a fijar con prof. de anclaje estándar[mm]	Esp. Máx. de la pieza a fijar con la prof. de anclaje reducida[mm]	Ø agujero pieza a fijar [df][mm]	Ø agujero x profundidad en el soporte[mm]	Ø agujero x profundidad en el soporte con profundidad de anclaje reducida[mm]	Profundidad de anclaje mínima [hef].[mm]	Ctd. por caja[stk]	Peso[kg]	Profundidad de anclaje reducida[mm]
75350B0807500	M8x75	30	FM-753 CRACK 3DG	C1	10	24	9	8x70	8x56	48	100.0	0.031	34
75350B0809000	M8x90	40	FM-753 CRACK 3DG	C1	25	39	9	8x70	8x56	48	100.0	0.036	34
75350B1009000	M10x90	40	FM-753 CRACK 3DG	C1/C2	10	30	12	10x80	10x60	60	50.0	0.06	40
75350B1010500	M10x105	55	FM-753 CRACK 3DG	C1/C2	25	45	12	10x80	10x60	60	50.0	0.068	40
75350B1011500	M10x115	55	FM-753 CRACK 3DG	C1/C2	35	55	12	10x80	10x60	60	50.0	0.072	40
75350B1013500	M10x135	85	FM-753 CRACK 3DG	C1/C2	55	75	12	10x80	10x60	60	50.0	0.083	40
75350B1015500	M10x155	85	FM-753 CRACK 3DG	C1/C2	75	95	12	10x80	10x60	60	50.0	0.093	40
75350B1211000	M12x110	65	FM-753 CRACK 3DG	C1/C2	10	30	14	12x100	12x80	72	50.0	0.1	52
75350B1212000	M12x120	65	FM-753 CRACK 3DG	C1/C2	20	40	14	12x100	12x80	72	50.0	0.11	52
75350B1214500	M12x145	85	FM-753 CRACK 3DG	C1/C2	45	65	14	12x100	12x80	72	25.0	0.13	52
75350B1220000	M12x200	85	FM-753 CRACK 3DG	C1/C2	100	120	14	12x100	12x80	72	25.0	0.17	52
75350B1615000	M16x150	85	FM-753 CRACK 3DG	C1/C2	30	50	18	16x115	16x95	86	20.0	0.25	66
75350B1622000	M16x220	85	FM-753 CRACK 3DG	C1/C2	100	120	18	16x115	16x95	86	15.0	0.34	66

Design capacities - single anchor - no edge distances - Uncracked concrete

Referencia	Dimensiones de las fijaciones metálicas		Metallic fixings loads
	Dimensiones y Valores Característicos[mm]	Referencia	Capacidad de cálculo - hormigón no fisurado (3)[kN]
	Dimensiones[mm]		Momento de flexión - Mᵣd[Nm]	Tracción - NRd (1)				Cizallamiento - VRd (1-2)[kN]
	Dimensiones[mm]		Momento de flexión - Mᵣd[Nm]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]
75350B0807500	M8x75	FM-753 CRACK 3DG	-	6	-	-	-	8.6	-	-	-
75350B0809000	M8x90	FM-753 CRACK 3DG	-	6	-	-	-	8.6	-	-	-
75350B1009000	M10x90	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1010500	M10x105	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1011500	M10x115	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1013500	M10x135	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1015500	M10x155	FM-753 CRACK 3DG	-	10.7	-	-	-	16.1	-	-	-
75350B1211000	M12x110	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1212000	M12x120	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1214500	M12x145	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1220000	M12x200	FM-753 CRACK 3DG	-	13.3	-	-	-	22.5	-	-	-
75350B1615000	M16x150	FM-753 CRACK 3DG	-	23.3	-	-	-	44.3	-	-	-
75350B1622000	M16x220	FM-753 CRACK 3DG	-	23.3	-	-	-	44.3	-	-	-

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

*Not covered by ETA-11/0080

Instalación

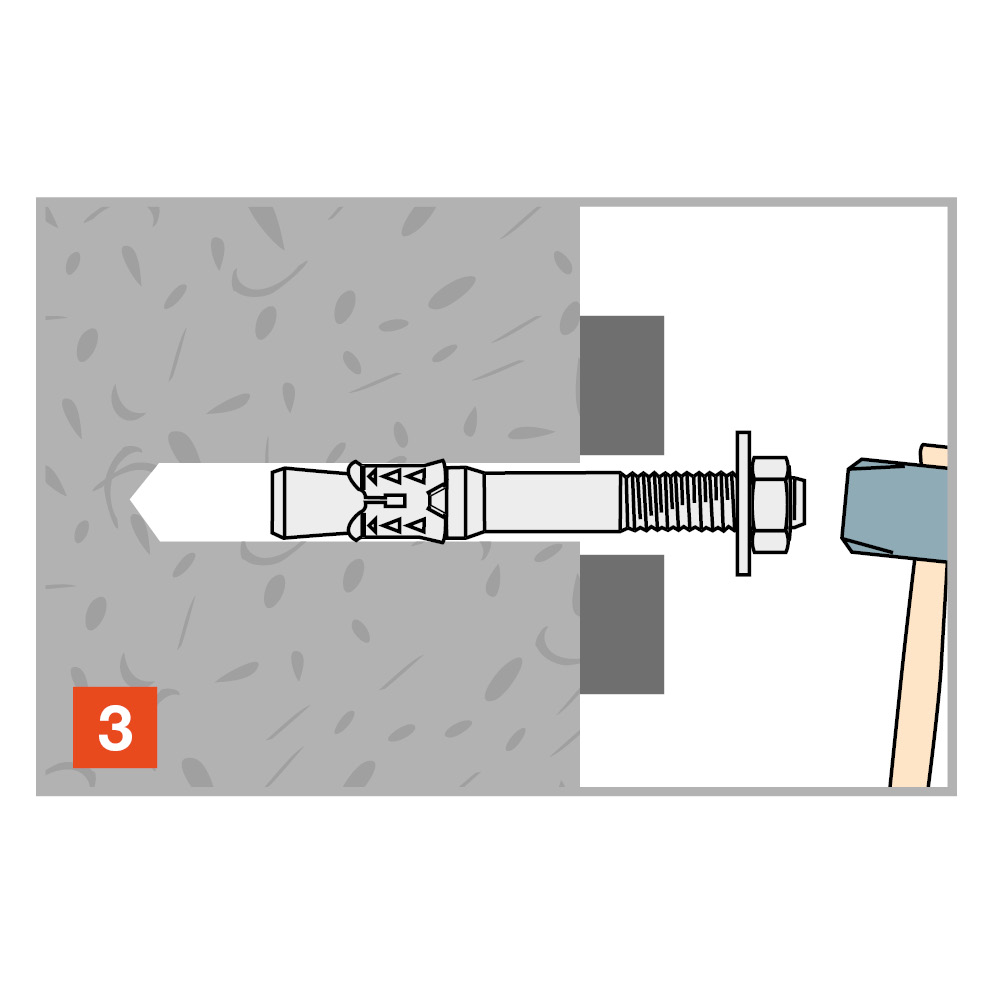

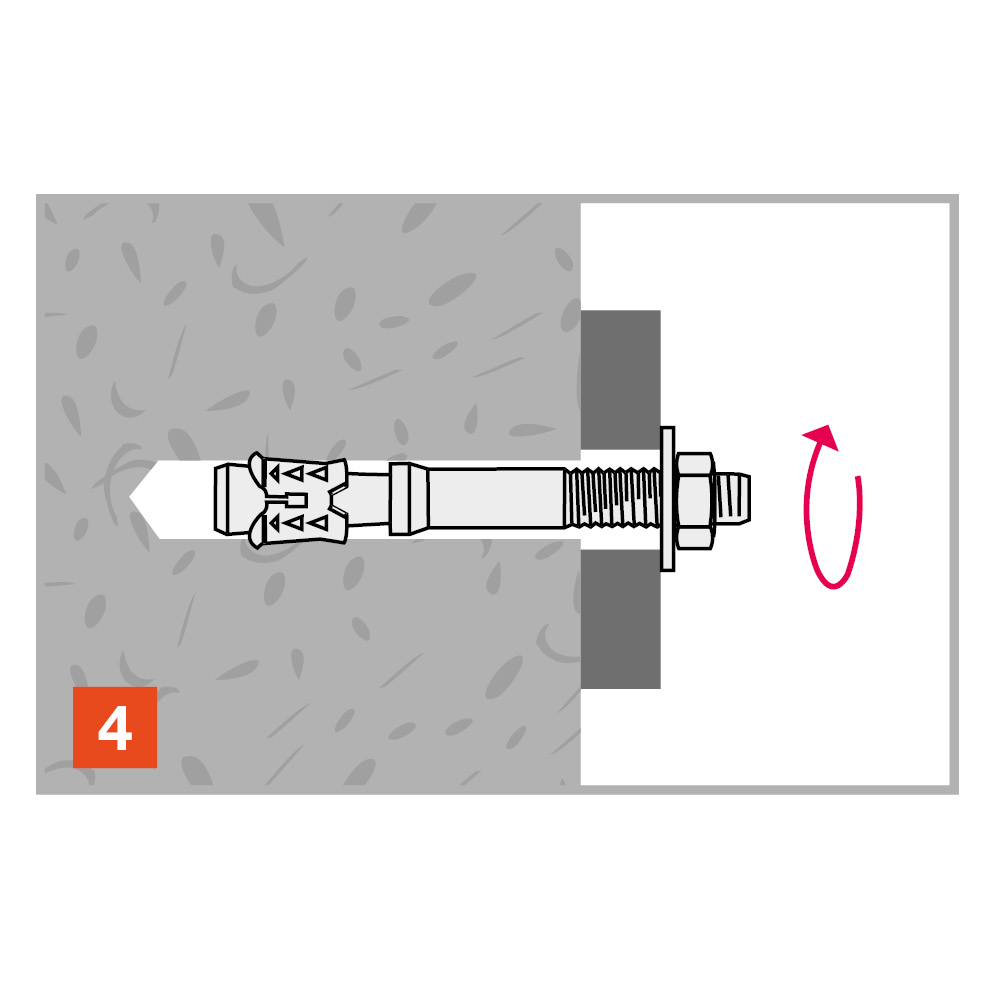

Montaje

Spacings and edge distances

Referencia	Dimensiones de las fijaciones metálicas		Datos de instalación
	Dimensiones y Valores Característicos[mm]	Referencia	Separaciones y distancias al borde
	Dimensiones[mm]	Referencia	Distancia mínima entre ejes[mm]	Espacio mín.[mm]	Distancia característica entre bordes[mm]	Separación característica(5) - Scr,N[mm]
75350B0807500	M8x75	FM-753 CRACK 3DG	50	50	72	144
75350B0809000	M8x90	FM-753 CRACK 3DG	50	50	72	144
75350B1009000	M10x90	FM-753 CRACK 3DG	60	60	90	180
75350B1010500	M10x105	FM-753 CRACK 3DG	60	60	90	180
75350B1011500	M10x115	FM-753 CRACK 3DG	60	60	90	180
75350B1013500	M10x135	FM-753 CRACK 3DG	60	60	90	180
75350B1015500	M10x155	FM-753 CRACK 3DG	60	60	90	180
75350B1211000	M12x110	FM-753 CRACK 3DG	70	70	110	220
75350B1212000	M12x120	FM-753 CRACK 3DG	70	70	110	220
75350B1214500	M12x145	FM-753 CRACK 3DG	70	70	110	220
75350B1220000	M12x200	FM-753 CRACK 3DG	70	70	110	220
75350B1615000	M16x150	FM-753 CRACK 3DG	85	80	120	258
75350B1622000	M16x220	FM-753 CRACK 3DG	85	80	120	258

Installation data

Referencia	Dimensiones de las fijaciones metálicas			Datos de instalación
	Dimensiones y Valores Característicos[mm]		Referencia	Datos de instalación					Separaciones y distancias al borde
	Dimensiones[mm]	Llave SW[mm]	Referencia	Ø agujero de perforación[mm]	Profundidad mínima de perforación[mm]	Ø soporte de perforación[mm]	Par de montaje[Nm]	Profundidad de incrustación[mm]	Espesor mín. [tmini] piezas a fijar[mm]
75350B0807500	M8x75	13	FM-753 CRACK 3DG	8	70	9	20	48	100
75350B0809000	M8x90	13	FM-753 CRACK 3DG	8	70	9	20	48	100
75350B1009000	M10x90	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1010500	M10x105	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1011500	M10x115	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1013500	M10x135	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1015500	M10x155	17	FM-753 CRACK 3DG	10	80	12	40	60	120
75350B1211000	M12x110	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1212000	M12x120	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1214500	M12x145	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1220000	M12x200	19	FM-753 CRACK 3DG	12	100	14	60	72	150
75350B1615000	M16x150	24	FM-753 CRACK 3DG	16	115	18	120	86	170
75350B1622000	M16x220	24	FM-753 CRACK 3DG	16	115	18	120	86	170
