STD

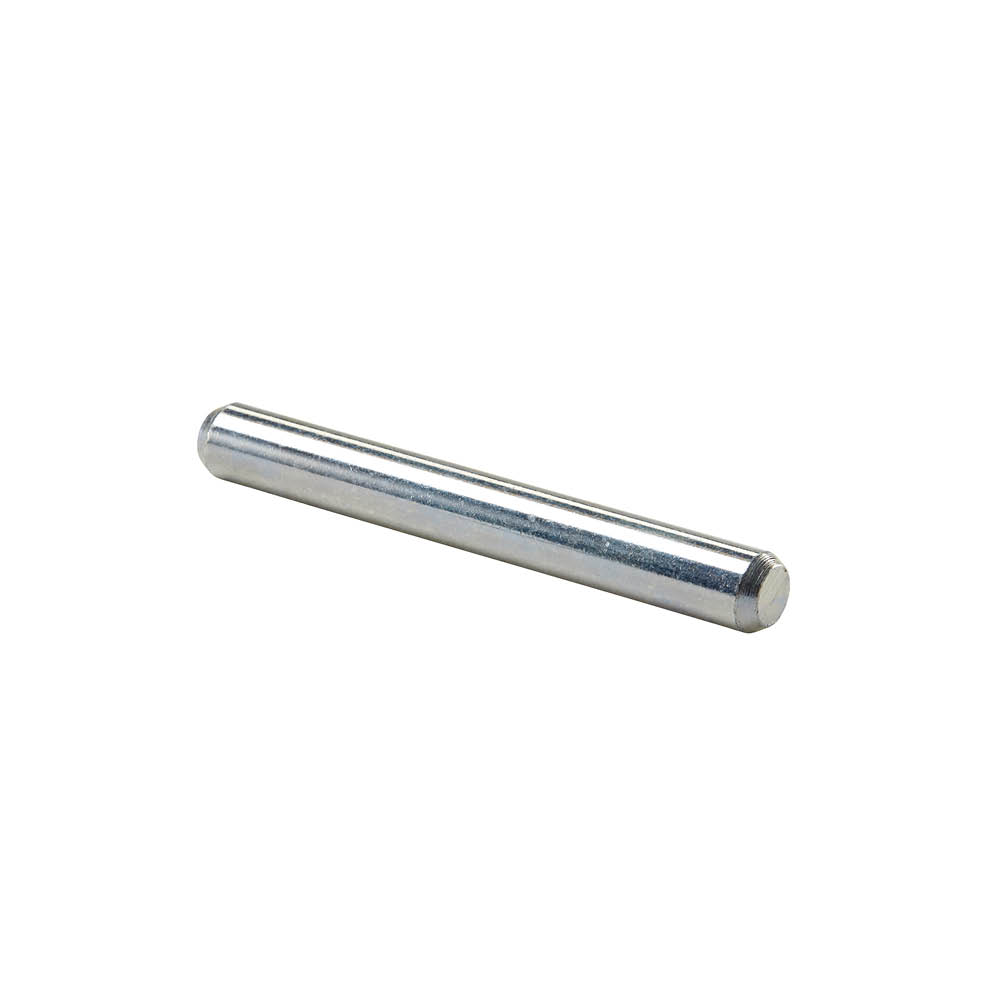

Clavija metálica para conectores con alma interior

Estas clavijas sirven como complemento de los estribos con alma interior ETNM, TU, TUB, TUBS y CBH. Asimismo, permiten garantizar la fijacíon de los pies de pilares con alma interior.

Ficha técnica

Marcado CE

Clase de servicio 2

Acero electrocincado

Interior

Detalles de producto

Imagenes

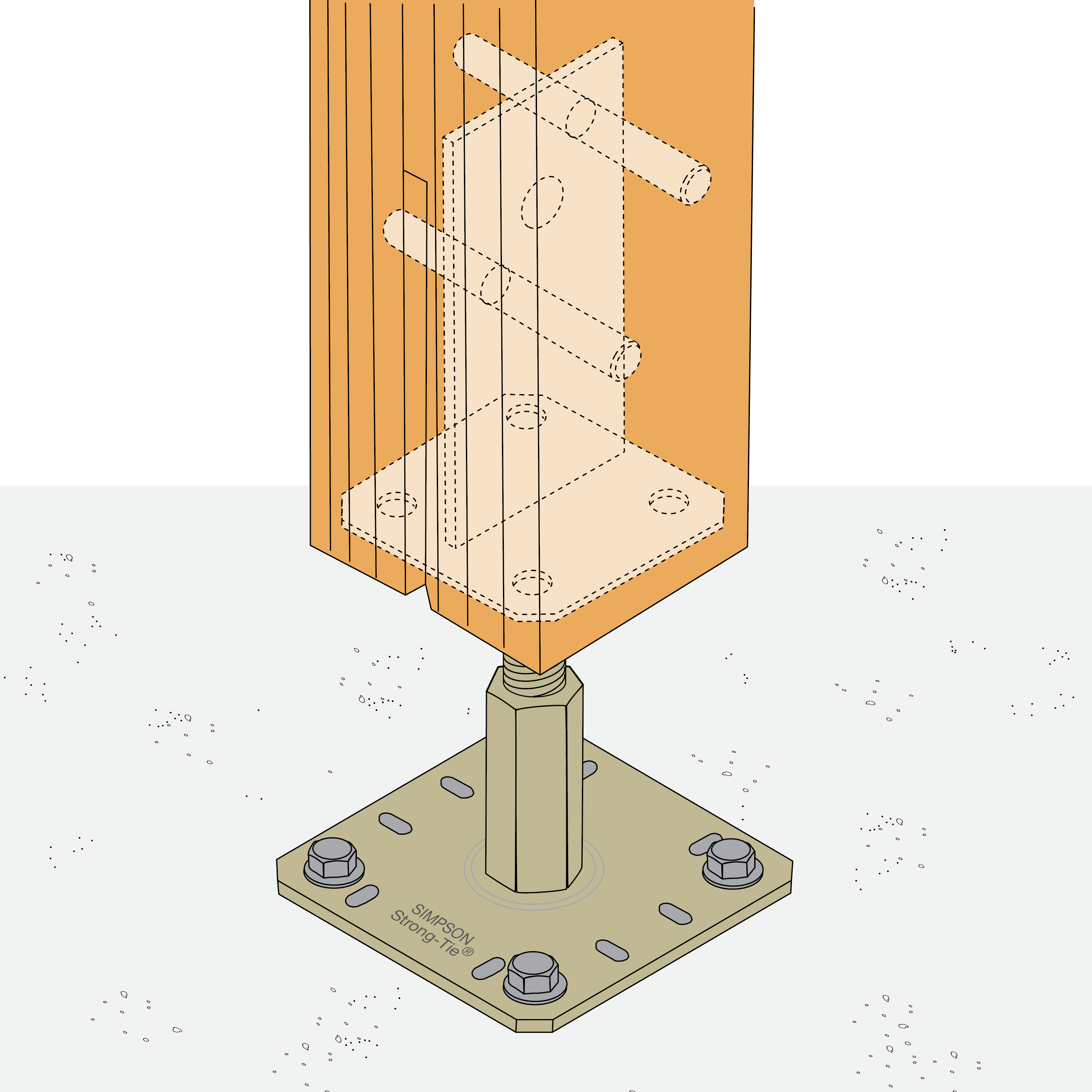

Fijación 2 clavijas

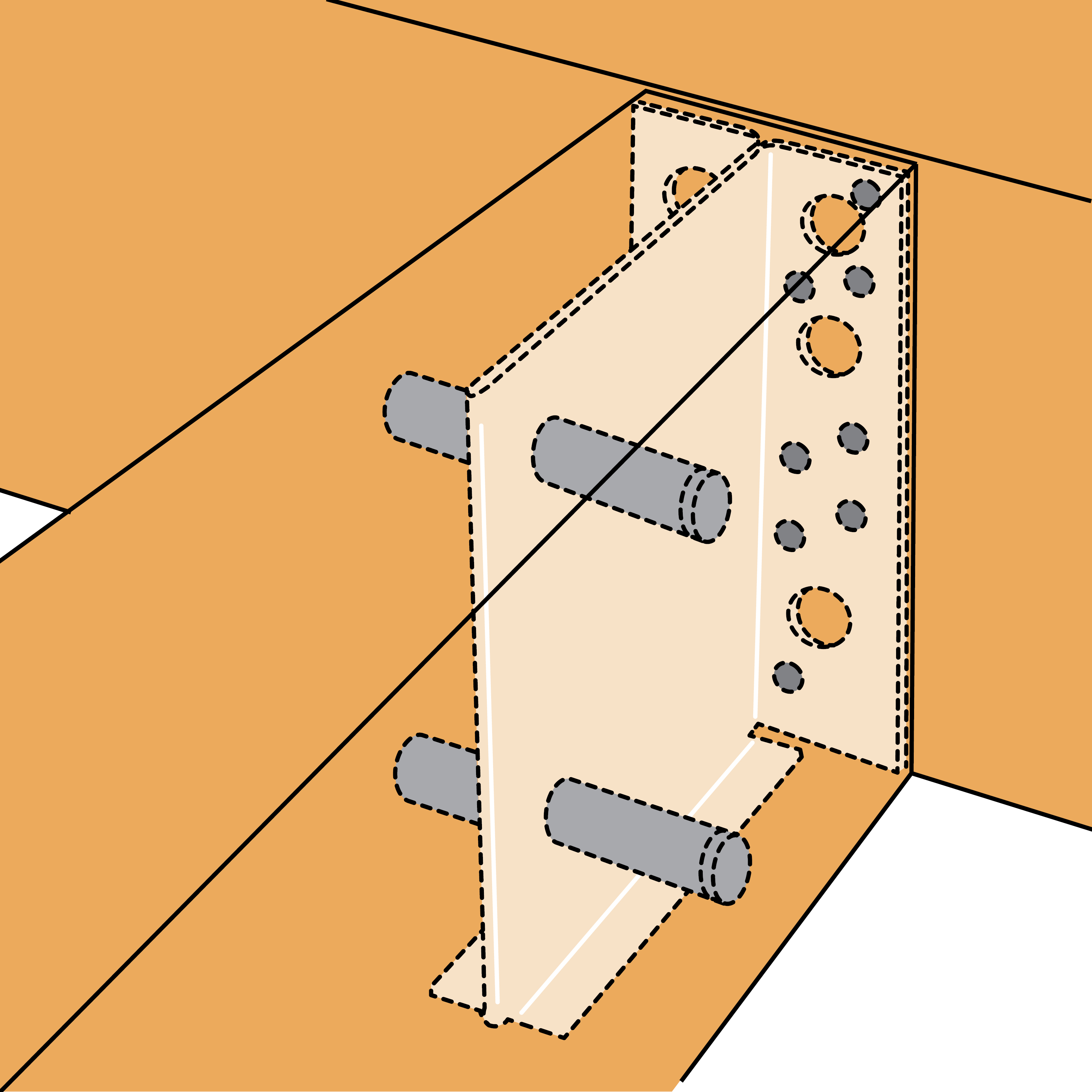

Unión de vigas

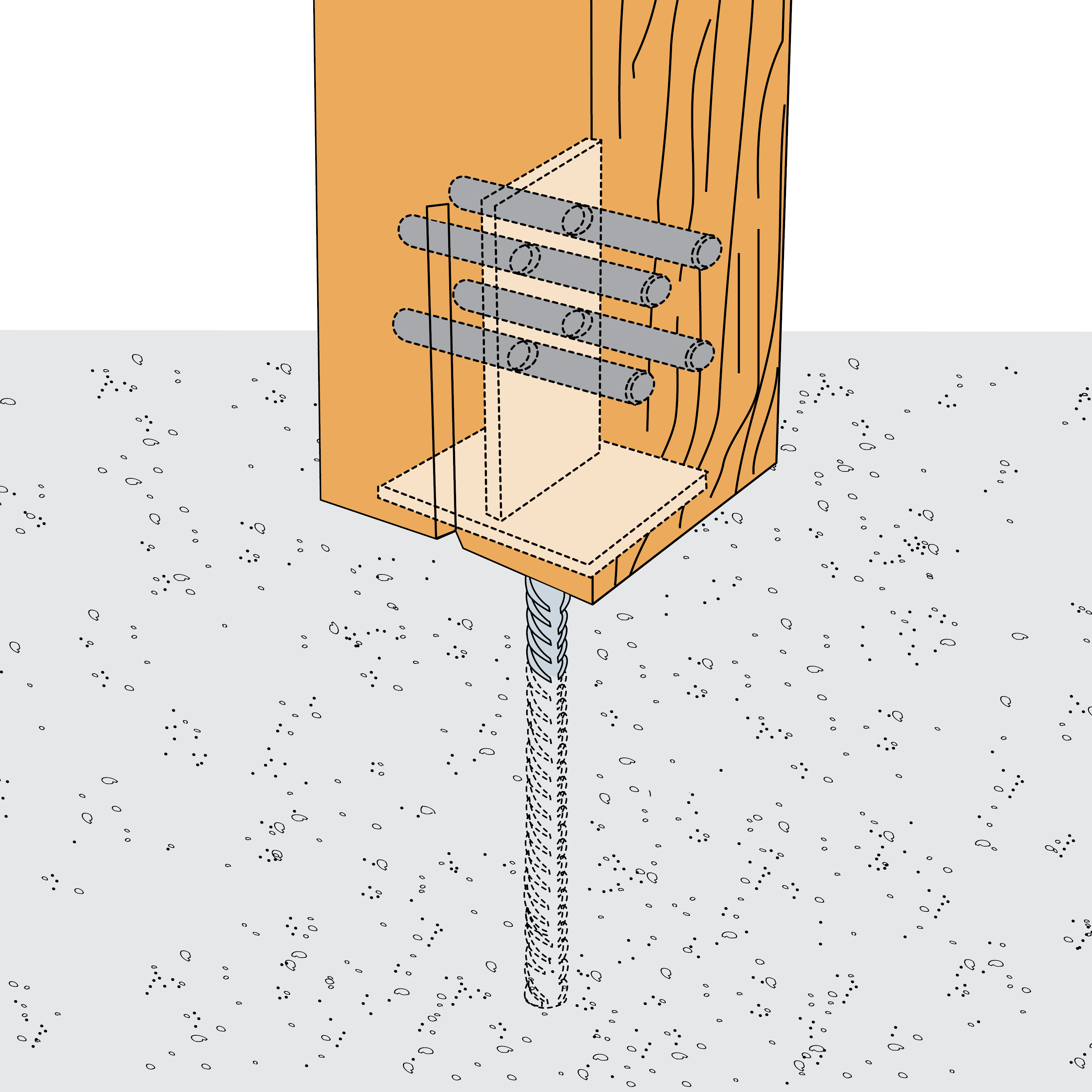

Fijación del pie de pilar con anclaje químico en el hormigón. La pletina horizontal debe ser a 50 mm máximo de la losa.

Características

Materia

Acero S235JR según NF EN 10025,
Acabado electrocincado blanco según NF EN ISO 2081.

Ventajas

Extremo achaflanado para una penetración más sencilla en la madera.

Aplicaciones

Soporte

Estribos con alma interior,
Pies de pilares estructurales.

Campos de aplicación

Fijación de conectores con alma.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	DB nr.	NOBB nr.	Dimensiones de las fijaciones [mm]		Productos compatibles	Box Quantity	Peso [kg]
Modelo	DB nr.	NOBB nr.	d	l	Productos compatibles	Box Quantity	Peso [kg]
STD8X45-B	1252314	43811040	8	45	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.017
STD8X60-B	1252317	43811066	8	60	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.024
STD8x70-B	-	-	-	-	-	100	0.027
STD8X80-B	1252325	43811104	8	80	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.034
STD8X100-B	1252330	43810953	8	100	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.042
STD8X120-B	1252337	43810998	8	120	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.046
STD8X140-B	1252346	43811017	8	140	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.056
STD8X180-B	-	-	8	180	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.08
STD8X200-B	-	-	8	200	TU12, PIG, PBH120G, PISB160G, PIBA	100	0.09
STD10X60-B	1420959	43672614	10	60	CBH	100	0.036
STD10X80-B	1420961	43672625	10	80	CBH	100	0.048
STD10X90-B	1252352	43810741	10	90	CBH	100	0.056
STD10X100-B	1252355	NOB214	10	100	CBH	100	0.061
STD10X120-B	1252362	43810722	10	120	CBH	100	0.073
STD10X140-B	1252363	43810737	10	140	CBH	100	0.086
STD12X60-B	1252365	43810862	12	60	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.054
STD12X80-B	1252372	43810896	12	80	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.074
STD12X90-B	1252373	43810915	12	90	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.078
STD12X100-B	1252374	41710718	12	100	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.091
STD12X115-B	5384075	43810760	12	115	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.1
STD12X120-B	1252376	43810786	12	120	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.11
STD12X140-B	1252378	43810813	12	140	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.12
STD12X160-B	1252379	43810832	12	160	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.15
STD12X180-B	1252380	43810843	12	180	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.15
STD12X200-B	1252381	43810858	12	200	TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG	100	0.16
STD16X120-B	1252383	43810926	16	120	PPS, PPSDT & PPSR	50	0.22
STD16X140-B	1252384	43810934	16	140	PPS, PPSDT & PPSR	50	0.23
STD16x160-B	1252386	47584441	16	160	PPS, PPSDT & PPSR	50	0.3
STD16X180-B	1252388	47584460	16	180	PPS, PPSDT & PPSR	50	0.31
STD16X200-B	1252389	47584524	16	200	PPS, PPSDT & PPSR	50	0.32
STD16X250-B	1252390	47584558	16	250	PPS, PPSDT & PPSR	50	0.4

Longitud de la clavija es igual a la anchura de la viga o del poste.

Propiedades características

Modelo	Propiedades características
Modelo	Momento de de flujo plástico característico – M_y,k [M_y.k] [Nm]
STD8X45-B	22.7
STD8X60-B	22.7
STD8x70-B	-
STD8X80-B	22.7
STD8X100-B	22.7
STD8X120-B	22.7
STD8X140-B	22.7
STD8X180-B	22.7
STD8X200-B	22.7
STD10X60-B	40.6
STD10X80-B	40.6
STD10X90-B	40.6
STD10X100-B	40.6
STD10X120-B	40.6
STD10X140-B	40.6
STD12X60-B	65.2
STD12X80-B	65.2
STD12X90-B	65.2
STD12X100-B	65.2
STD12X115-B	65.2
STD12X120-B	65.2
STD12X140-B	65.2
STD12X160-B	65.2
STD12X180-B	65.2
STD12X200-B	65.2
STD16X120-B	137.8
STD16X140-B	137.8
STD16x160-B	137.8
STD16X180-B	137.8
STD16X200-B	137.8
STD16X250-B	137.8

Instalación

Montaje

Instalación

El agujero inicial debe tener un diámetro igual o inferior,
Los chaflanes facilitan la inserción de las clavijas en la madera.

Las clavijas intervienen a la hora de aplicar cargas a nuestros conectores. Deben respetarse las recomendaciones de instalación especificadas en nuestros DITE : DITE-07/0245 (Estribos con alma interior) y DITE -07/0285 (Pies de pilares).
