PBWS

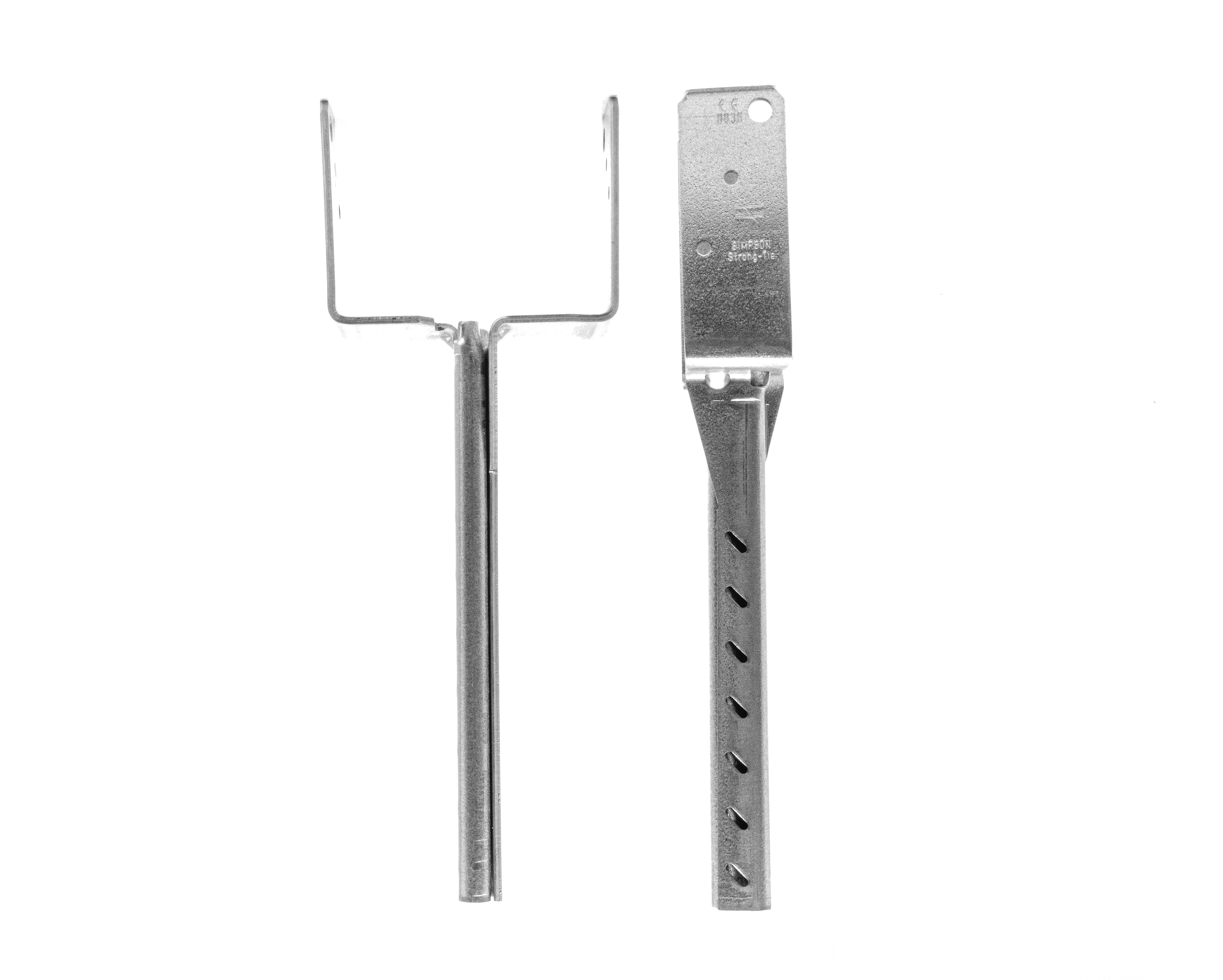

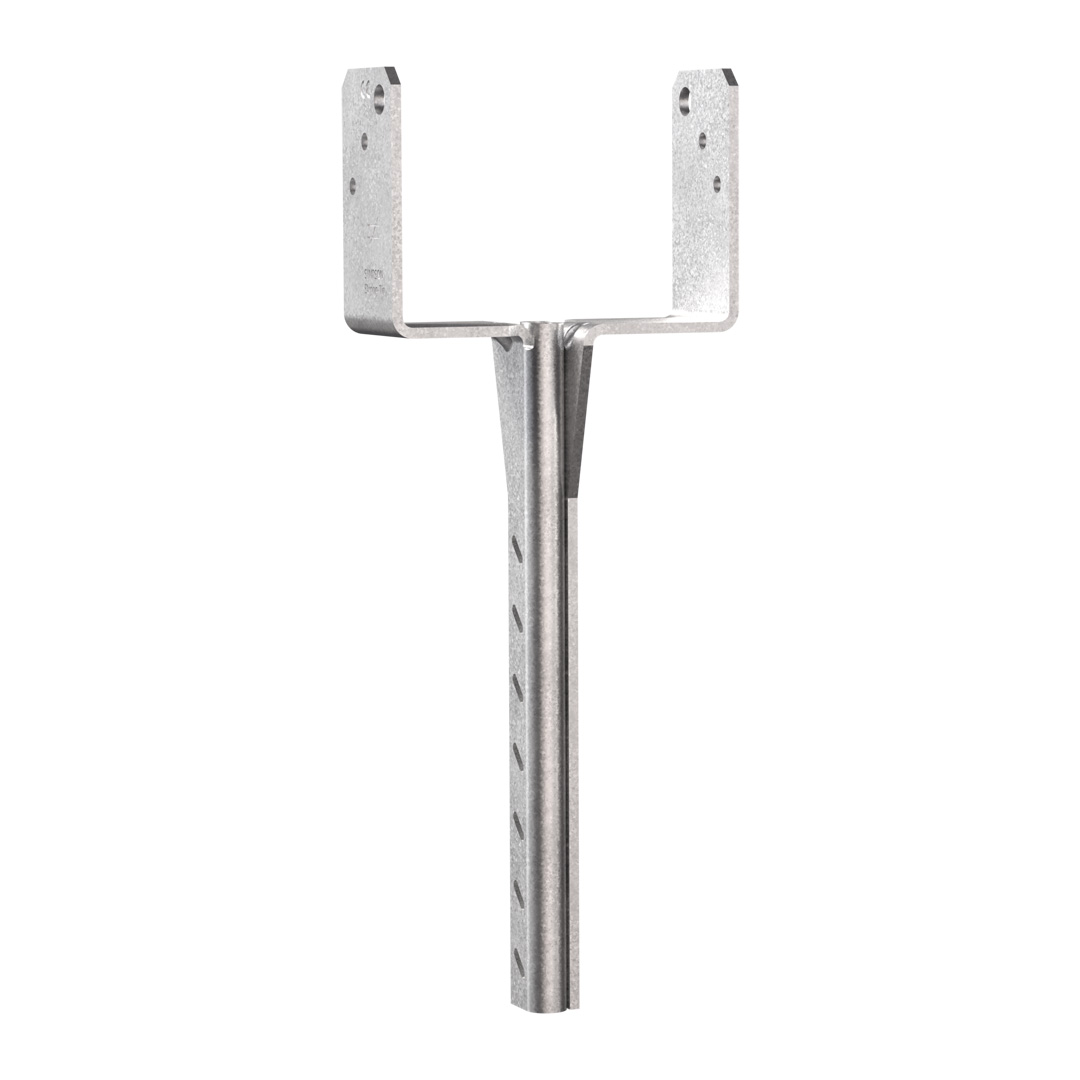

Pies de pilar en U para anclar

El pie de pilar PBWS es una solución de ingeniería innovadora. Es una base sin costuras, de una pieza, para fijar pilares de madera al hormigón.

Ficha técnica

Marcado CE

DITE

Nuevo

QCCD

Clase de servicio 2

Zpro

Exterior

EPD

PBWS_SSTBP_homepage_PL_pl

PBWS_SSTBP_homepage_SE_sv

PBWS_SSTBP_homepage_FI_fi

PBWS_SSTBP_homepage_DK_da

Detalles de producto

Imagenes

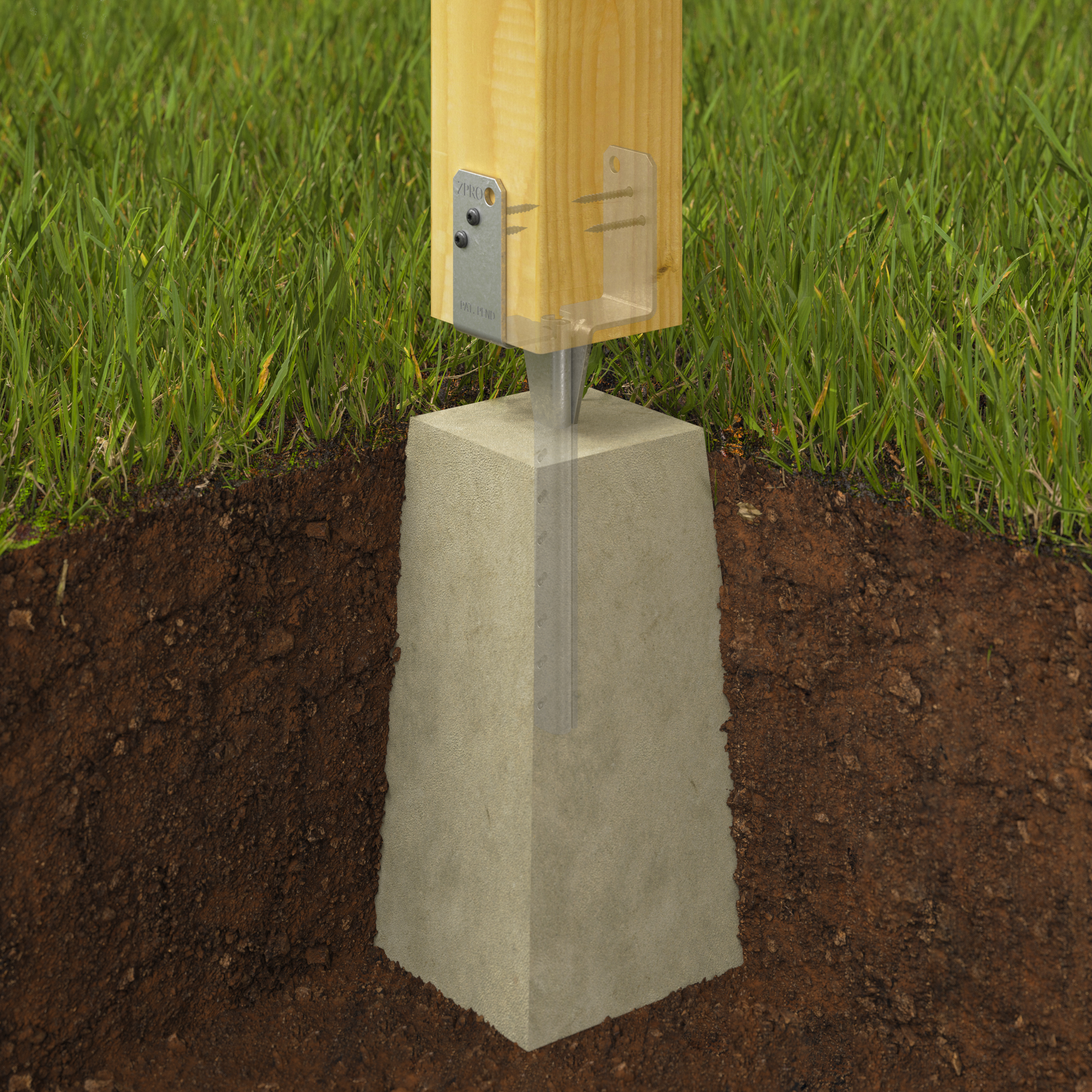

PBWS-Z fijado con 4 tornillos CSA

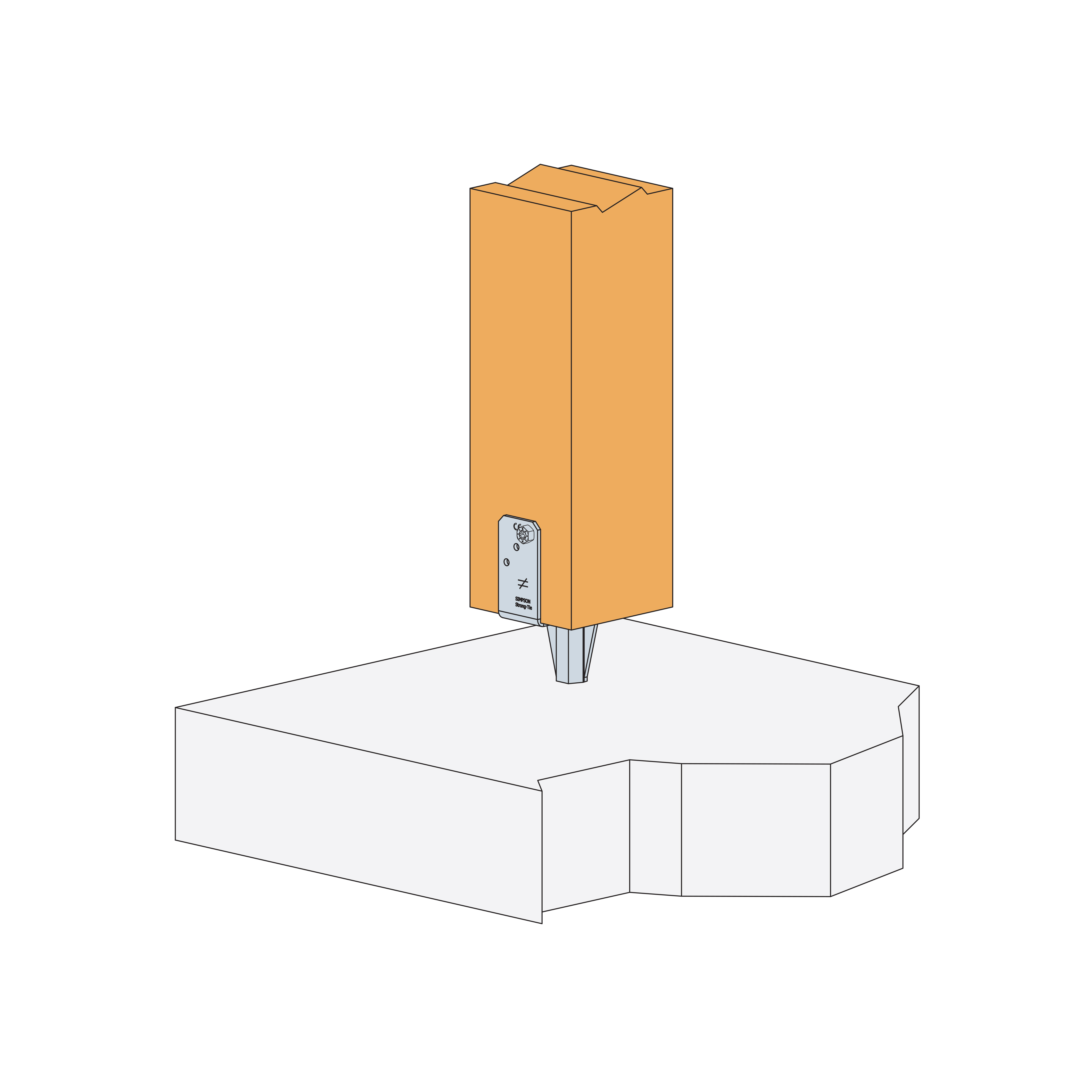

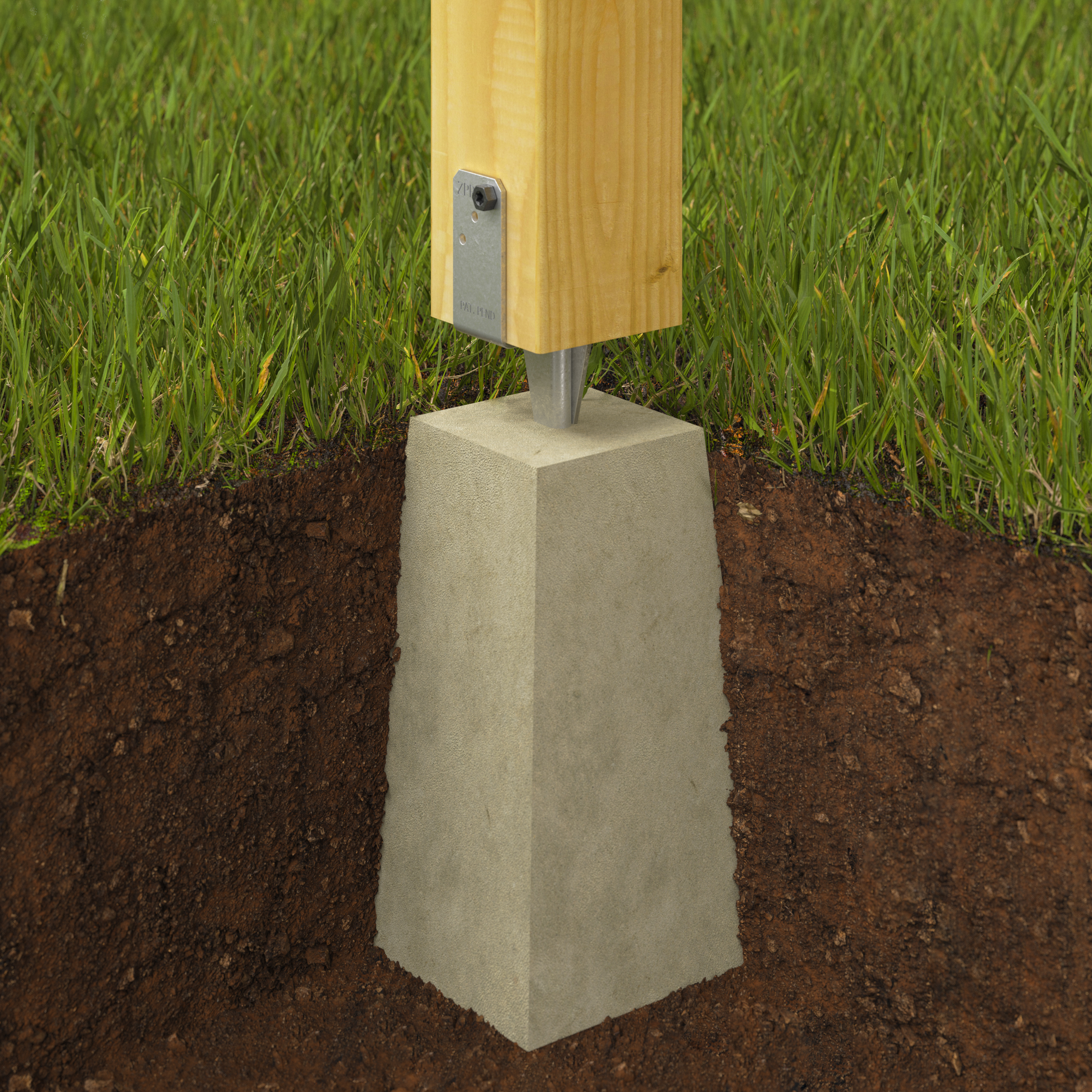

PBWS-Z fijado con 2 tornillos SSH


PBWS-Z fijado con 4 tornillos CSA

PBWS-Z fijado con 2 tornillos SSH

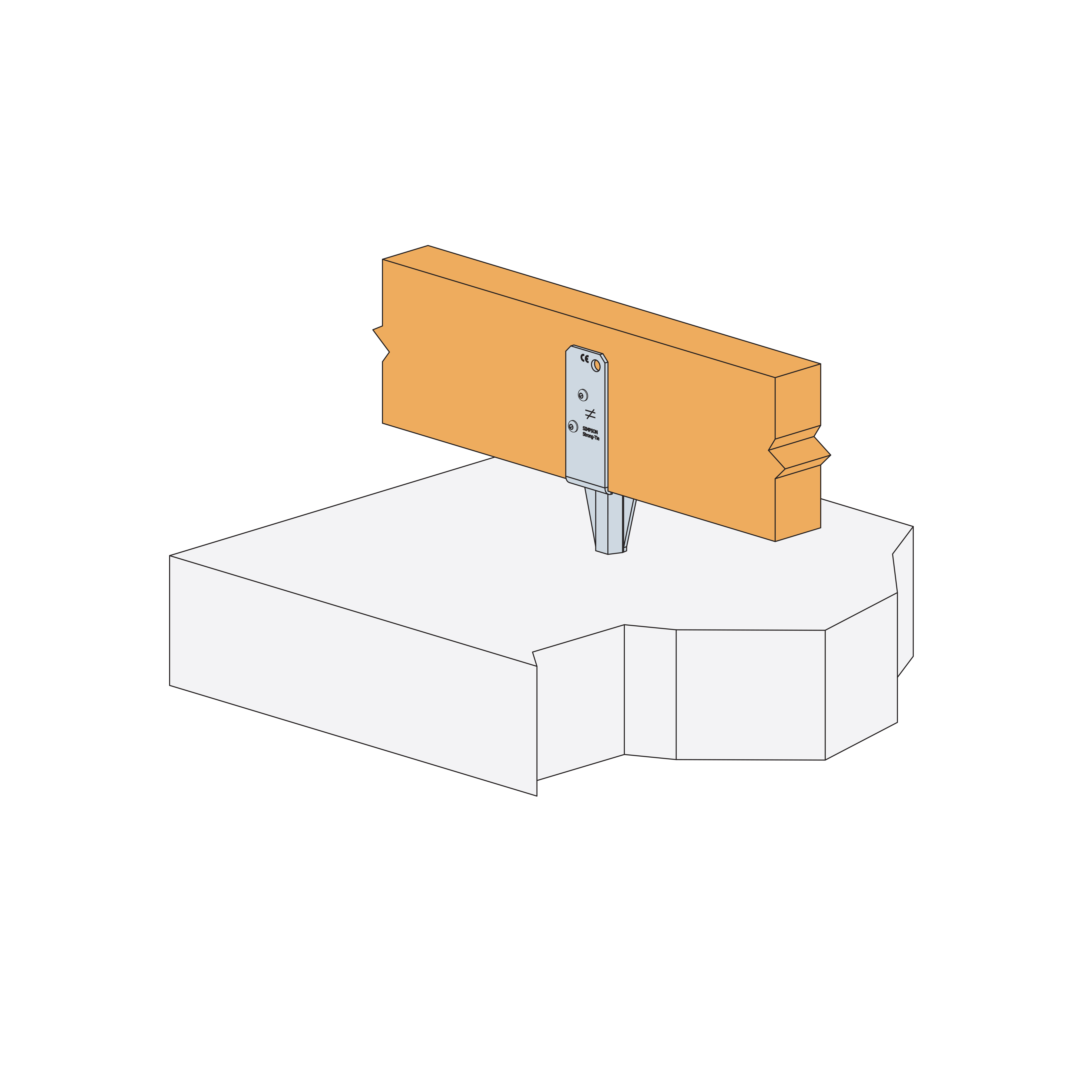

PBWS-Z instalado con una viga

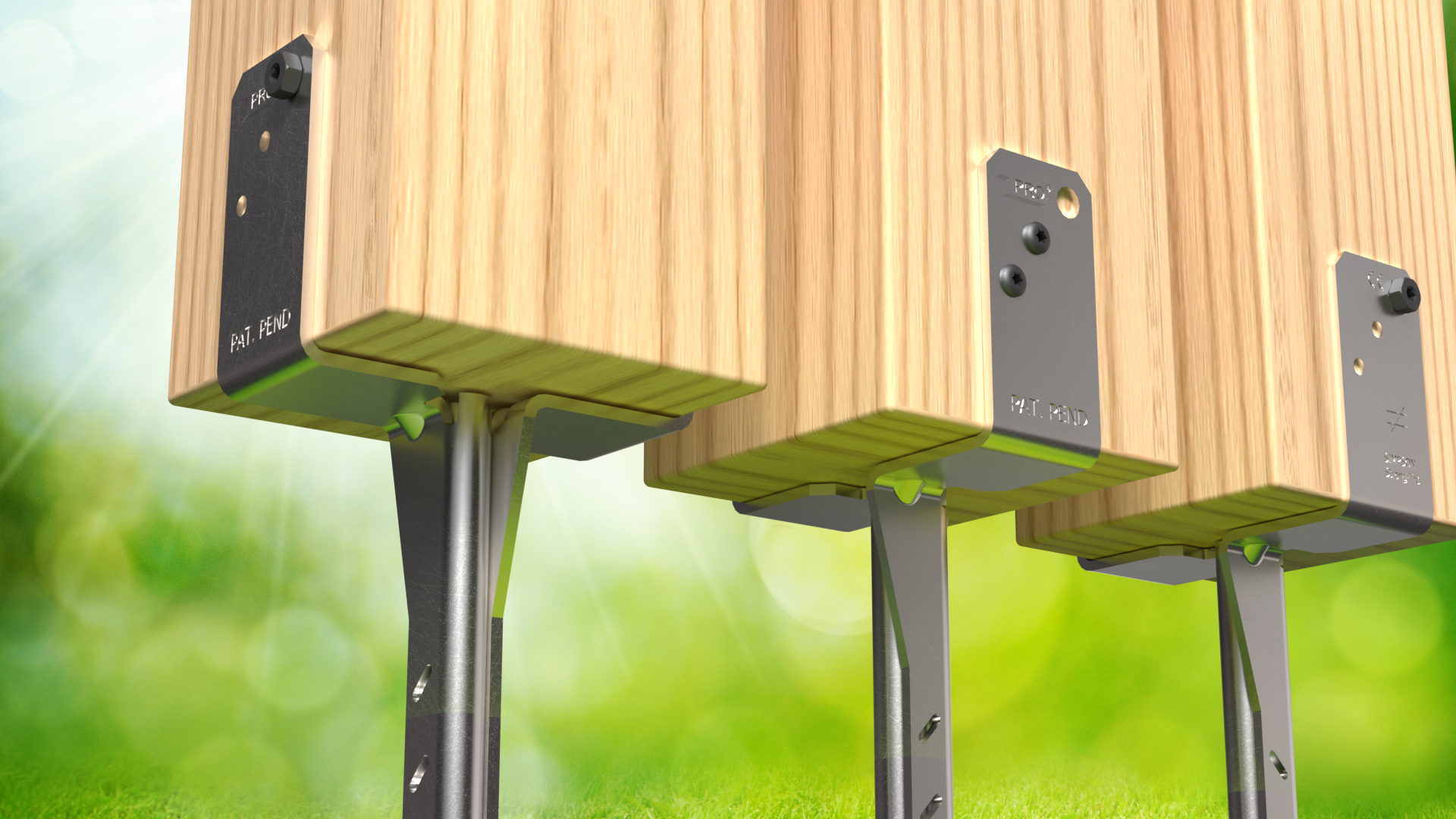

C_PBWS_InstPho_Pho_Instld_PBWS-below_EU_EU

PBWS-Z fijado con 4 tornillos CSA

PBWS-Z fijado con 2 tornillos SSH

Características

Materia

S250GD según la norma NF EN 10346,
Acabado ZPRO correspondiente a una capa de zinc de aproximadamente 55 µm, para una mejor resistencia a la corrosión, en comparación con un acero galvanizado convencional,
Espesor 5 mm.

Ventajas

Resistencia al levantamiento,
Altura ajustable gracias a la varilla de sellado,
Ligero y manejable,
No se requiere perforación previa en el poste de madera,
Reducción del impacto medioambiental gracias a la optimización del material...

Aplicaciones

Suporte

Elemento principal : hormigón
Elemento segundario : madera maciza, madera laminada, madera compuesta

Campos de aplicación

Postes de terraza,
Postes de pérgola,
Postes de la cerca,
Postes de toldo,
Postes del porche,
Postes de suspensión,

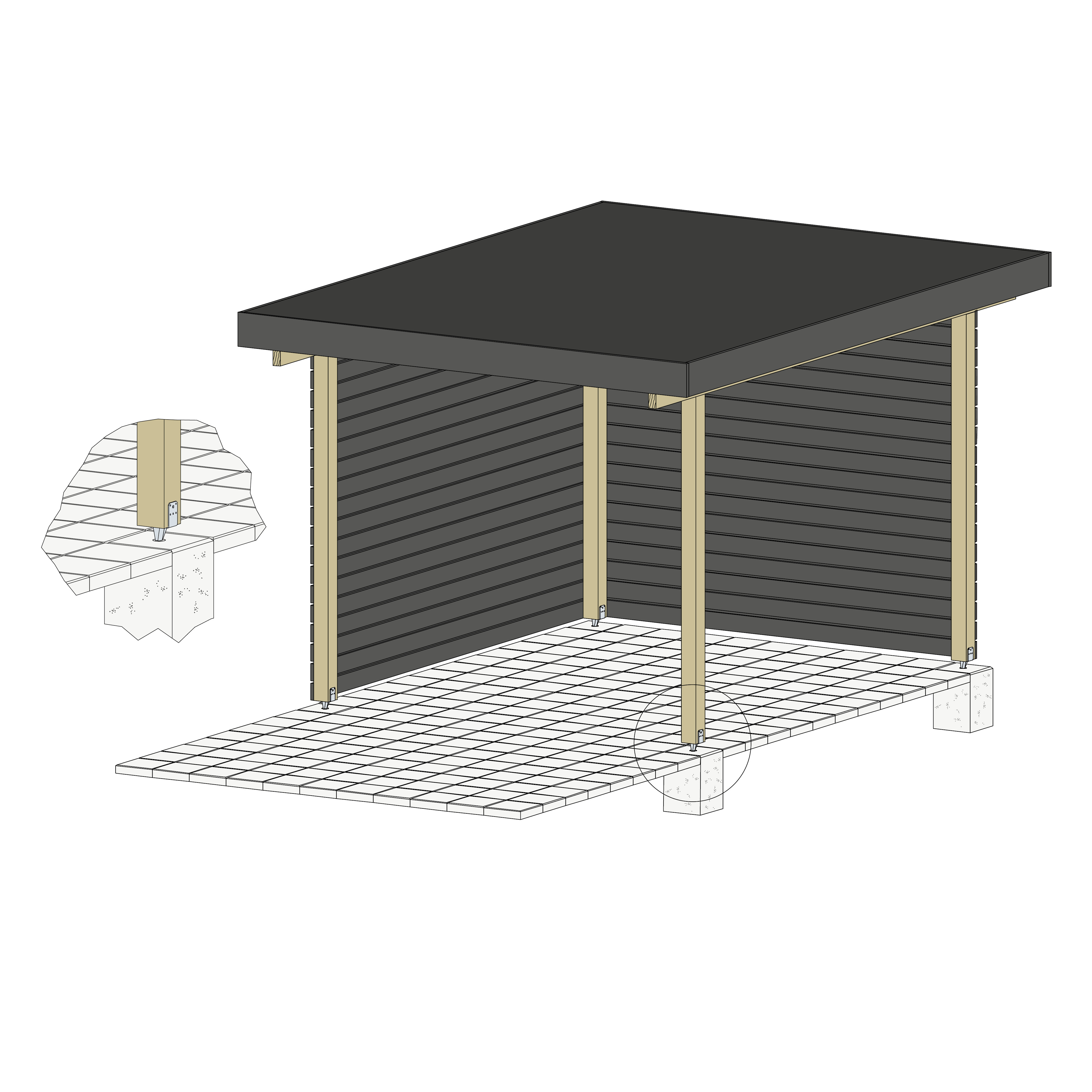

Postes de cochera...

Datos técnicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro		Dimensiones y Valores Característicos[mm]							Agujeros pletina superior
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	Ø tube[mm]	t[mm]	Redondo
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	E[mm]	F[mm]	Ø tube[mm]	t[mm]	Ø5[mm]	Ø8.5[mm]
PBWS45Z	20	0.5	45	40	99.5	50	150	22	3	4	2
PBWS70Z	20	0.5	70	40	87	50	150	22	3	4	2
PBWS90Z	20	0.5	90	40	77	50	150	22	3	4	2
PBWS100Z	20	0.5	100	40	72	50	150	22	3	4	2

Valores Característicos

Referencia	Capacidad de la base de poste
	Valores Característicos - Madera sobre hormigón
	Fijaciones		Valores característicos - Madera C24[kN]
	Sobre pilar		R₁,ₖ	R₂,ₖ
	Cdad	Tipo	R₁,ₖ	R₂,ₖ
PBWS45Z	4	CSA5,0x40Z	20.2	2.5
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

Resistencia mínima del hormigón C12/15

Valores Característicos - Tornillo para conector Ø8

Referencia	Capacidad de la base de poste
	Valores Característicos - Madera sobre hormigón - Tornillos connector Ø8
	Fijaciones		Valores característicos - Madera C24[kN]
	Sobre pilar		R₁,ₖ	R₂,ₖ
	N°	Tipo	R₁,ₖ	R₂,ₖ
PBWS45Z	2.0	SSH8x40	20.2	2.5
PBWS70Z	2.0	SSH8x40	20.2	2.5
PBWS90Z	2.0	SSH8x40	20.2	2.5
PBWS100Z	2.0	SSH8x40	20.2	2.5

Resistencia mínima del hormigón C12/15

Instalación

Montaje

Fijaciones

En madera :

Puntas anilladas CNA Ø4.0,
Tornillo CSA Ø5.0,
Tornillo SSH Ø8,0 mm,
Pernos Ø8.0 mm.

Sobre hormigón :

Resina AT-HP.

La distancia máxima entre la pletina horizontal y el hormigón debe ser de 50 mm.

Instalación

Parte superior :

Colocar el poste en el pie de pilar,
Fijar el pie de pilar al poste.

Parte inferior :

Taladrar el soporte verticalmente, al diámetro y la profundidad recomendados,
Posicionar el poste y finalizar la fijación al suelo mediante sellado,
El pie de pilar también se puede empotrar en el hormigón cuando se vierte este último.
