PBH

Pies de pilar para cargas pesadas

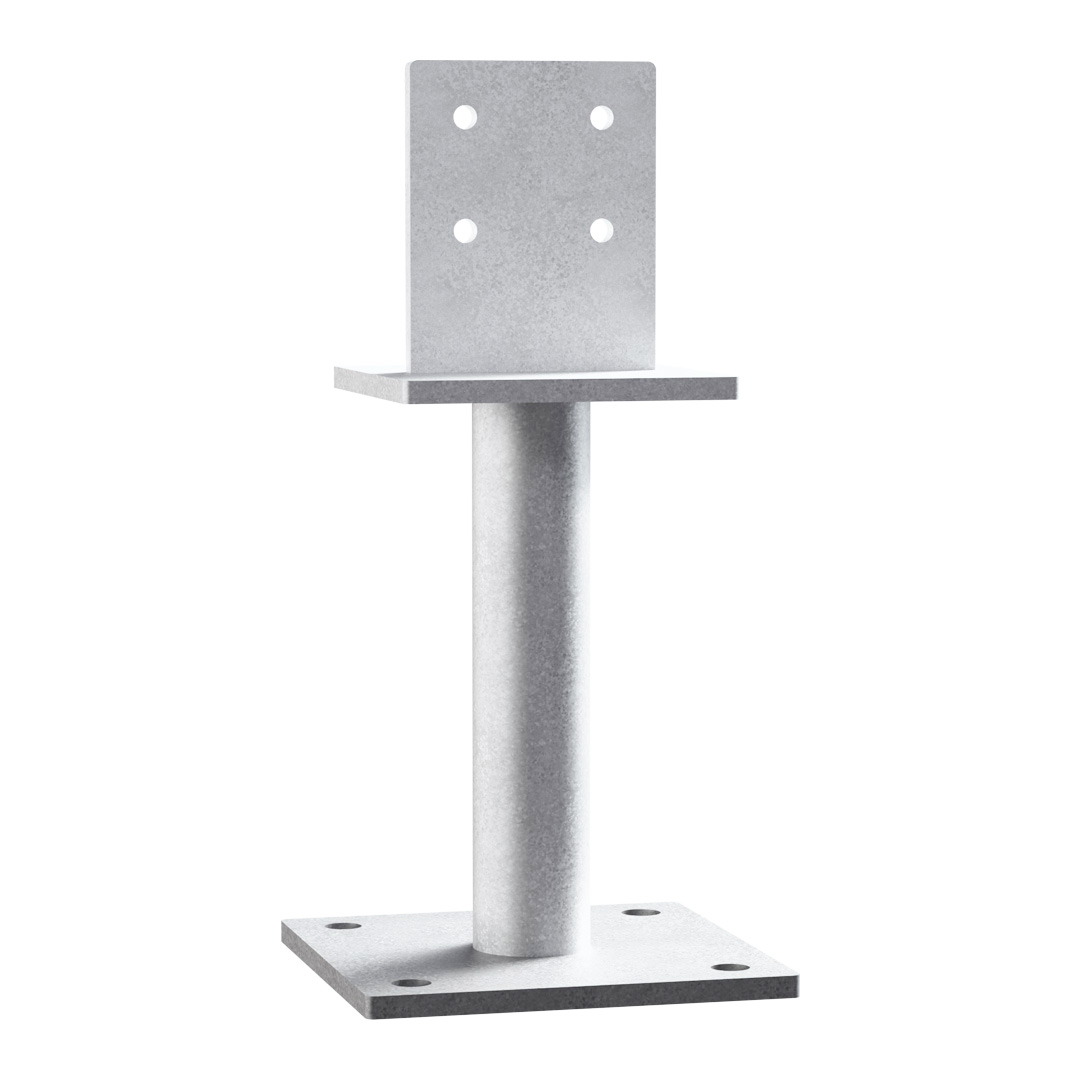

El pie de pilar PBH120G fue diseñado para soportar cargas verticales y horizontales. Puede soportar levantamiento gracias a su pletina vertical.

Marcado CE
DITE
Clase de servicio 3
Exterior
Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025-2,
  • Galvanizado en caliente según NF EN ISO 1461.

Ventajas

  • Gran resistencia a la compresión,
  • Se inserta en el poste de madera para un resultado discreto.

Aplicaciones

Soporte

  • Elemento principal : hormigón, madera,
  • Elemento secundario : madera maciza, madera laminada, madera compuesta, ...

Campos de aplicación

  • Postes de soporte de madera laminada,
  • Suelos,
  • Tejadillos, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior
A B C D E F G t1 t2 Ø8,5 Ø14
PBH120G 120 120 110 155 155 216 42.4 8 8 4 4

Valores Caractéristicos

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k R2.k R3.k R4.k
Cdad Tipo Cdad Tipo Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12* 109,5 / kmod 20.7 20.7 20.7 5,4 / kmod 5,4 / kmod 5,4 / kmod 5,5 / kmod0,8 6 / kmod0,8 6 / kmod

* Referez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont BOAXII, SET-XP, WA, AT-HP, à choisir en fonction du type de béton, de l'entraxe et des distances aux bords.

Valores Caractéristicos - Valores simplificados

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k* R2.k R3.k=R4.k R5.k=R6.k
Cdad Tipo Cdad Tipo Anchura pilar [mm] Anchura pilar [mm] Anchura pilar [mm]
80 100 120 80 100 120 80 100 120
PBH120G 4 STD Ø8 4 Ø12** 156.4 20.7 20.7 20.7 7.7 7.7 7.7 7.3 7.9 8.5

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Instalación

Montaje

Instalación

Parte superior :

  1. Realice una entalladura vertical de 100 x 120 mm, de 9 o 10 mm de espesor, centrada en el extremo de la pieza de madera.
  2. Identifique la posición de las 4 clavijas sobre los flancos del pilar al utilizar el PBH como plantilla.
  3. Perfore transversalmente el pilar en Ø8 mm.
  4. Coloque el poste sobre el pie de pilar.
  5. Inserte las clavijas transversalmente.

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente al diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

Fijaciones

Pilar de madera :

  • 2 clavijas o bulones Ø8 mm,
  • La longitud de las clavijas corresponde con la sección del poste.

Sobre hormigón :

  • Anclaje mecánico : pasador WA M12-104/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

Certificación

Idoneidad Técnica Europeo (ETA)

Librería CAD

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
