STDG

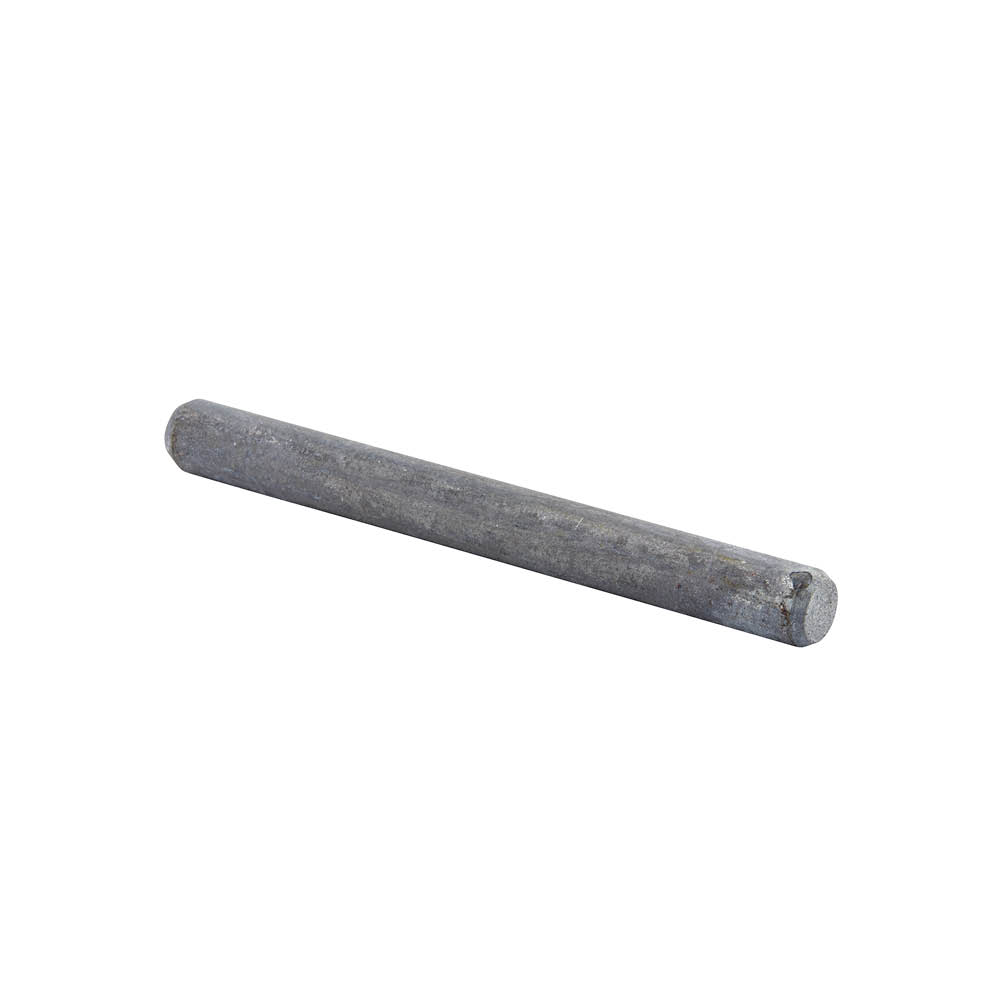

Clavija metálica para conectores con alma interior - Acabado galvanizado en caliente

Estas clavijas sirven como complemento de los estribos con alma interior ETNM, TU, TUB, TUBS y CBH. Asimismo, permiten garantizar la fijacíon de los pies de pilares con alma interior.

Marcado CE
Clase de servicio 3
Exterior
Acero galvanizado

Detalles de producto

Imagenes

Unión de vigas

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Galvanización en caliente según NF EN ISO 1461.

Ventajas

  • Extremo achaflanado para una penetración más sencilla en la madera,
  • Acabado galvanizado en caliente que asegura una mejor resistencia a la corrosión.

Aplicaciones

Soporte

  • Estribos con alma interior,
  • Pies de pilares estructurales.

Campos de aplicación

  • Fijación de conectores con alma.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo DB nr. NOBB nr. Dimensiones de las fijaciones [mm]
d l
STD8X80G-B 1252324 43811112 8 80
STD8X90G-B 1252327 43811138 8 90
STD8X100G-B 1252329 43810964 8 100
STD8X115G-B 1252332 43810983 8 115
STD8X120G-B 1252334 43811002 8 120
STD8X140G-B 1252354 43811021 8 140
STD12X120G-B 1252369 43810794 12 120
STD12X140G-B 1252371 43810824 12 140
STD16X100G-B - - 16 100

Propiedades características

Modelo Propiedades características
Momento de de flujo plástico característico – My,k [My.k] [Nm]
STD8X80G-B 22.7
STD8X90G-B 22.7
STD8X100G-B 22.7
STD8X115G-B 22.7
STD8X120G-B 22.7
STD8X140G-B 22.7
STD12X120G-B 65.2
STD12X140G-B 65.2
STD16X100G-B 137.8

Instalación

Montaje

Instalación

  • El agujero inicial debe tener un diámetro igual o inferior,
  • Los chaflanes facilitan la inserción de las clavijas en la madera.

Las clavijas intervienen a la hora de aplicar cargas a nuestros conectores. Deben respetarse las recomendaciones de instalación especificadas en nuestros DITE : DITE-07/0125 (Estribos con alma interior) y DITE -07/0285 (Pies de pilares).

Certificación

Declaración de prestaciones (DoP)
