PIBA

Pies de pilar para cargas pesadas

El pie de pilar PIBA110/160 puede soportar hasta 7 toneladas en valor diseño de compresión y también levantamiento gracias a su pletina vertical.

Marcado CE
DITE
Clase de servicio 3
Exterior
Acero electrocincado 12µm

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Electrocincado según NF EN ISO 2081.

Ventajas

  • Gran resistencia a la compresión,
  • Altura ajustable de 110 hasta 160 mm,
  • Protege el poste de madera de la humedad elevándolo del suelo.

Aplicaciones

Soporte

  • Elemento principal : hormigón
  • Elemento secundario : madera maciza, madera laminada, madera compuesta...

Campos de aplicación

  • Postes de soporte de madera laminada,
  • Suelos,
  • Tejadillos...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones [mm] Perçages
A B C D E F G H Espesor Agujeros pletina superior Agujeros pletina inferior
Ø8,5 Ø13
PIBA110/160 120 120 110 155 155 110-160 30 90 8 4 4

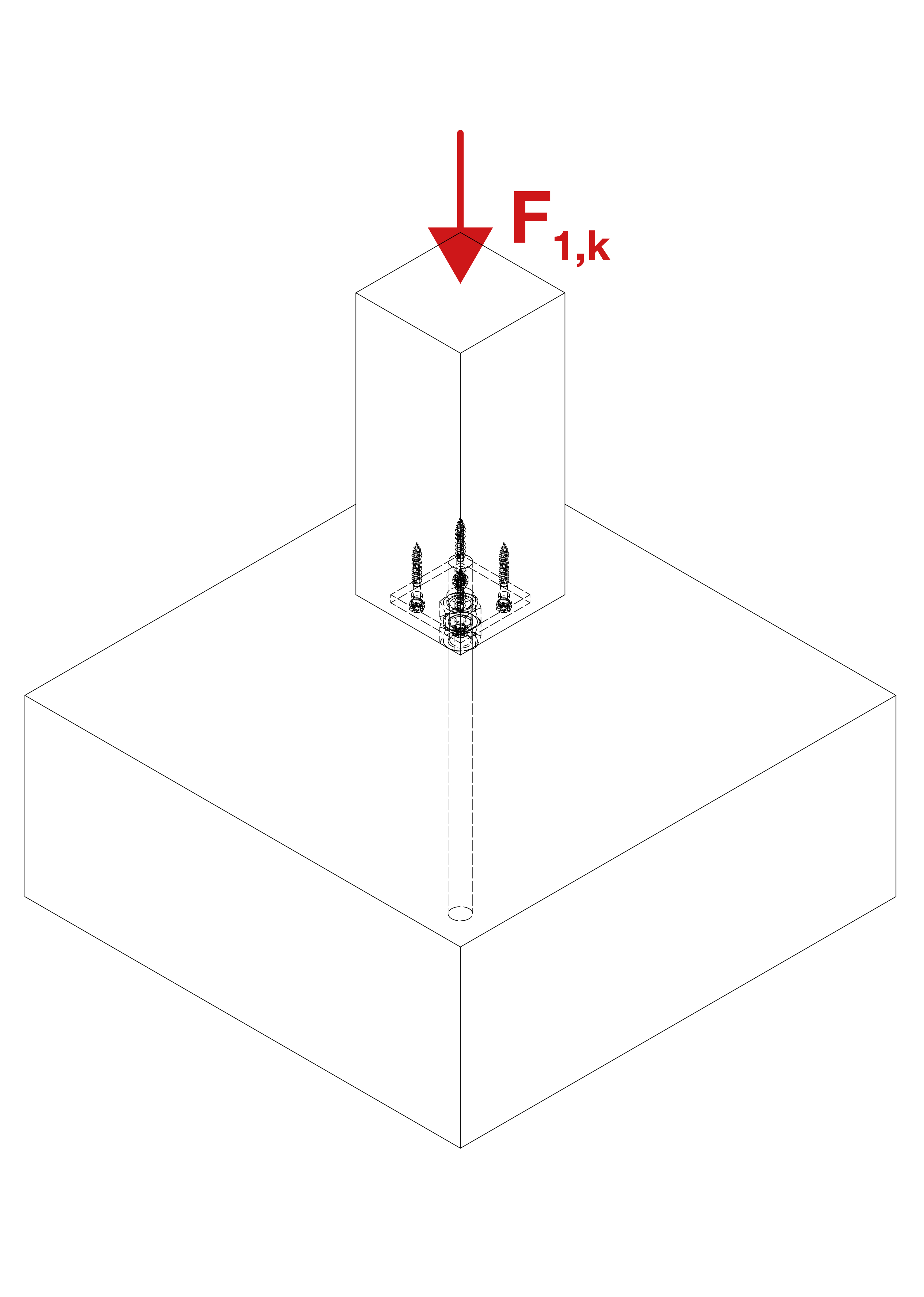

Valores Característicos

Modelo Fijaciones Valores Característicos [kN]
Sobre pilar Sobre hormigón R1.k R2.k
Tipo Tipo
PIBA110/160 2 Ø8 4 Ø12 125/(kmod^0,5) 20.7

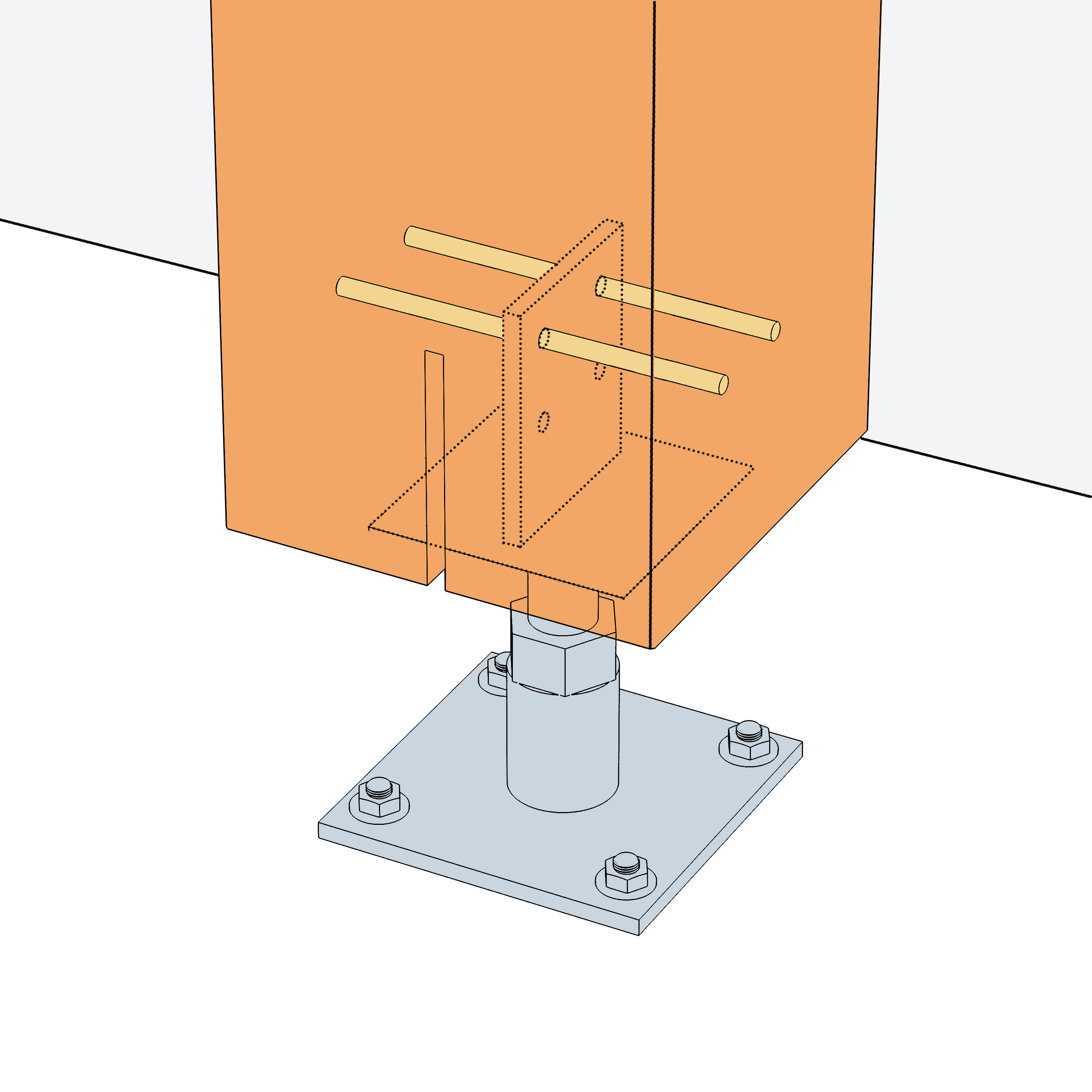

La conexión entre el pie de pilar y el poste se efectúa con las dos clavijas superiores.
Los anclajes al suelo y su capacidad siempre deben comprobarse.

Valores Característicos simplificados

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1,k R2,k
Tipo Tipo Type
PIBA110/160 2 Ø8 4 Ø12 149 20.7

Para el cálculo de los valores característicos simplificados, se eligió kmod igual a 0,7.

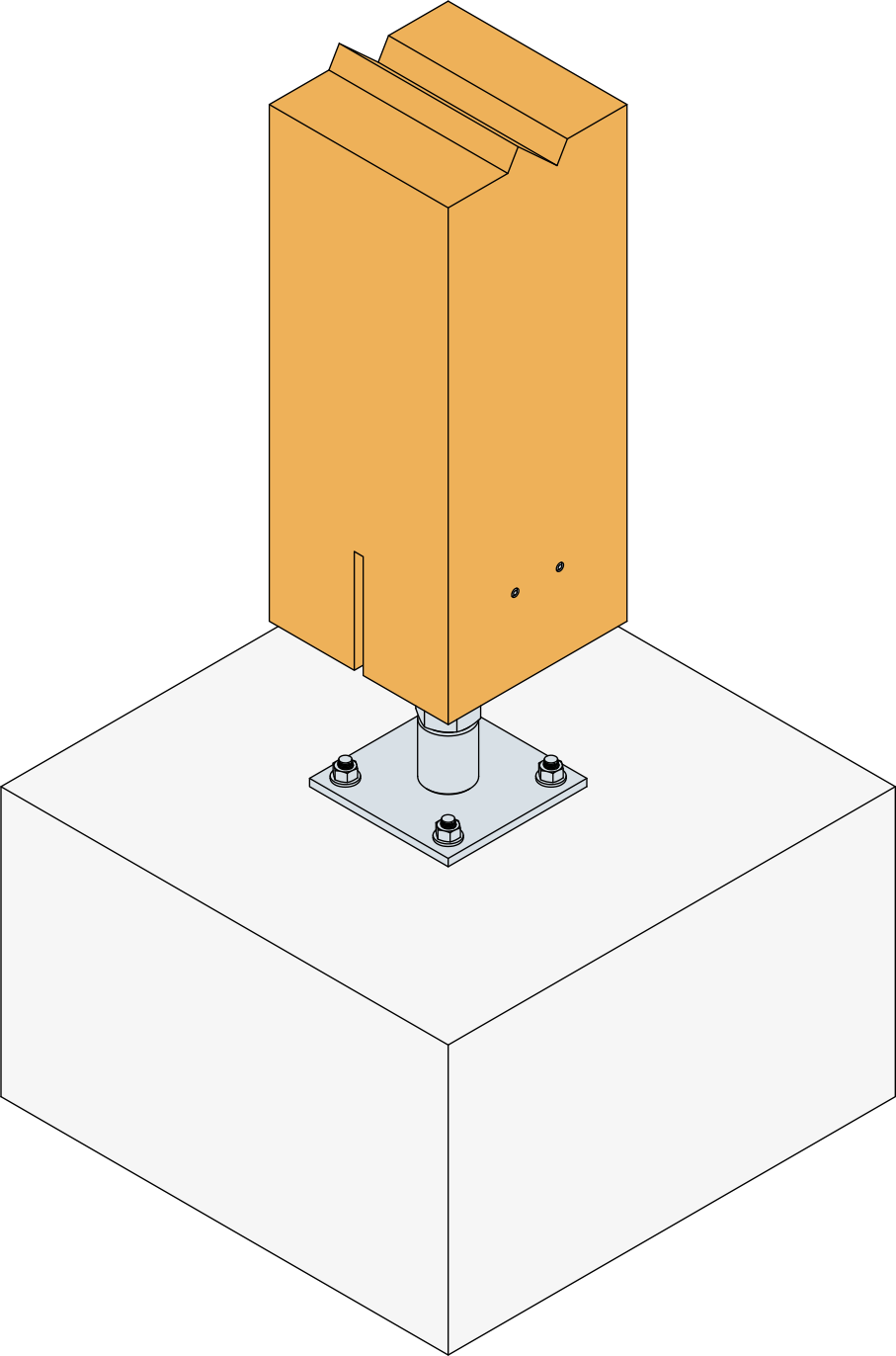

Instalación

Montaje

Fijaciones

Pilar de madera :

  • 2 clavijas o bulones Ø8 mm colocadas en los dos agujeros superiores de la pletina vertical,
  • La longitud de las clavijas corresponde con la sección del poste.

Sobre hormigón :

  • Anclaje mecánico : pasador WA M12-104/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

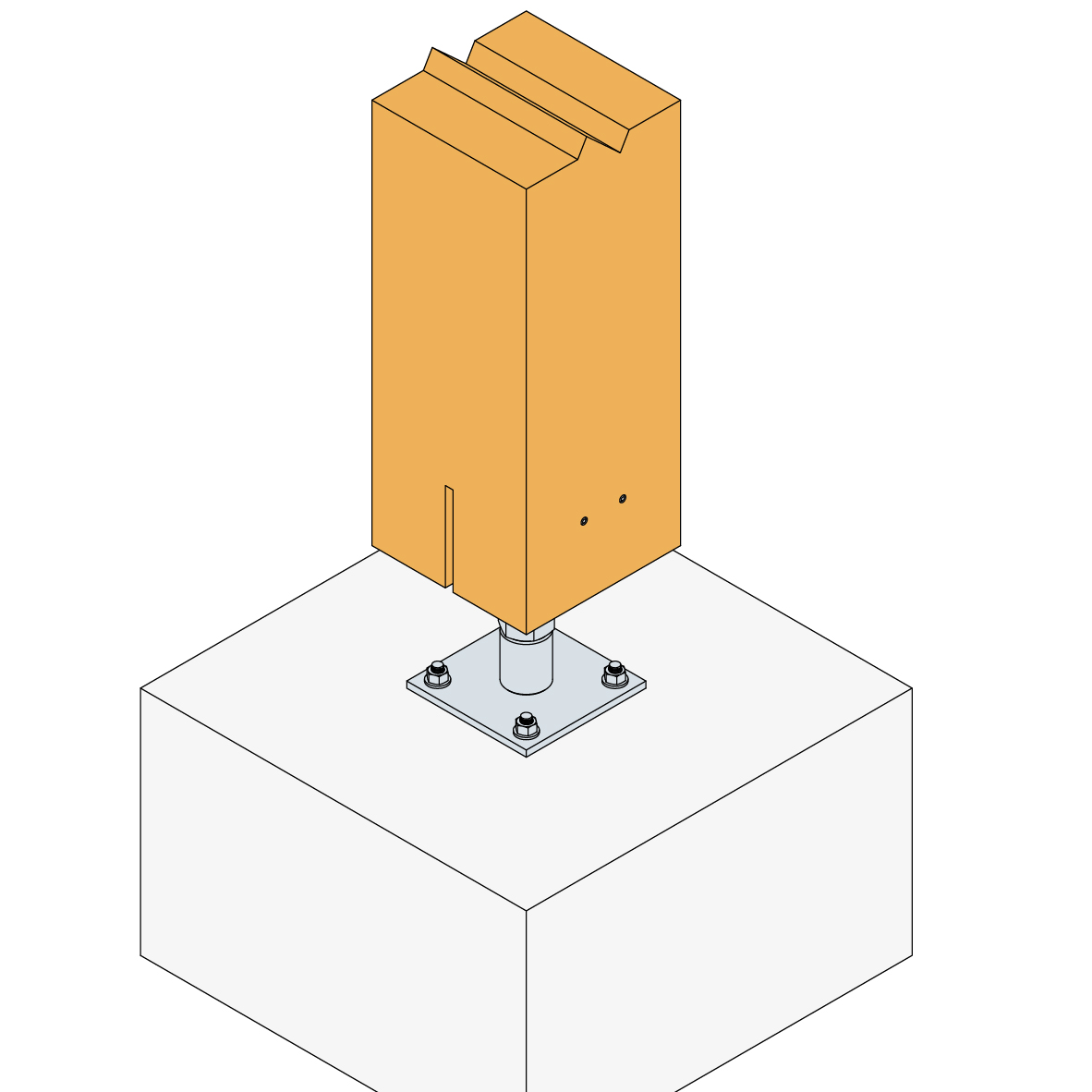

Instalación

Parte superior :

  1. Realice una entalladura vertical de 100 x 120 mm, de 9 o 10 mm de espesor, centrada en el extremo de la pieza de madera,
  2. Identifique la posición de las clavijas superiores sobre los flancos del pilar al utilizar el PIBA como plantilla,
  3. Perfore transversalmente el pilar en Ø8 mm,
  4. Coloque el poste sobre el pie de pilar,
  5. Inserte las dos clavijas transversalmente.

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura,
  2. Identifique sobre el soporte la posición de los anclajes al suelo,
  3. Perfore el soporte verticalmente al diámetro y la profundidad recomendados para las fijaciones elegidas,
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

Certificación

Idoneidad Técnica Europeo (ETA)
