Conectores

PISB

Pies de pilar para cargas pesadas

El pie de pilar PISB 160G-K permite aplicar cargas de compresión hasta 12 toneladas en valor característico así como esfuerzos de levantamiento gracias a su alma vertical. Debe fijarse sobre un soporte rígido, como hormigón.

Ficha técnica

Marcado CE

DITE

Acero galvanizado en caliente

EPD

Clase de servicio 3

Exterior

Detalles de producto

Imagenes

Características

Materia

Acero S235JR según NF EN 10025-2,
Galvanizado en caliente según NF EN ISO 1461.

Vantajas

Aplicación de cargas importantes de compresión,
Modelo disponible en forma de kit con pasadores FM-753 CRACK 3DG M12-110/10.

Aplicaciones

Soporte

Elemento principal : hormigón,
Elemento secundario : madera maciza, madera laminada o madera compuesta.

Campos de aplicación

Pilar de carga para estructuras de madera laminada,
Suelos,
Tejadillos,
Verandas.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Dimensiones y Valores Característicos[mm]										Agujeros pletina superior	Agujeros pletina inferior	Otro
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	Ø tube[mm]	H[mm]	H[mm]	t₂[mm]	Redondo	Redondo	Cantidad por caja	Peso[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	Ø tube[mm]	H[mm]	H[mm]	t₂[mm]	Ø8.5[mm]	Ø14[mm]	Cantidad por caja	Peso[kg]
PISB160G-K	100	80	110	160	100	168	42	70	8	10	4	2	-	3.1

Valores Característicos - Madera sobre hormigón

Dimensiones

Referencia	Capacidad de la base de poste
	Valores Característicos - Madera sobre hormigón
	Fijaciones				Valores característicos - Madera C24[kN]
	Sobre pilar		Sobre hormigón		R₁,ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	Cdad	Tipo	Cdad	Tipo		Longitud de clavijas[mm]			Longitud de clavijas[mm]			Longitud de clavijas[mm]
	Cdad	Tipo	Cdad	Tipo		80	100	120	80	100	120	80	100	120
PISB160G-K	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

Cargas combinadas:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados - Madera sobre hormigón

Dimensiones

Referencia	Capacidad de la base de poste
	Valores Característicos simplificados - Madera sobre hormigón
	Fijaciones				Valores característicos simplificados - Madera C24[kN]
	Sobre pilar		Sobre hormigón		R₁,ₖ**	R₃,ₖ**	R₂,ₖ			R4,k
	Cdad	Tipo	Cdad	Tipo			Longitud de clavijas[mm]			Longitud de clavijas[mm]
	Cdad	Tipo	Cdad	Tipo			80	100	120	80	100	120
PISB160G-K	4.0	Ø8	2.0	Ø12*	142.8	8.6	16	18.7	20.7	4.1	5.9	7.9

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

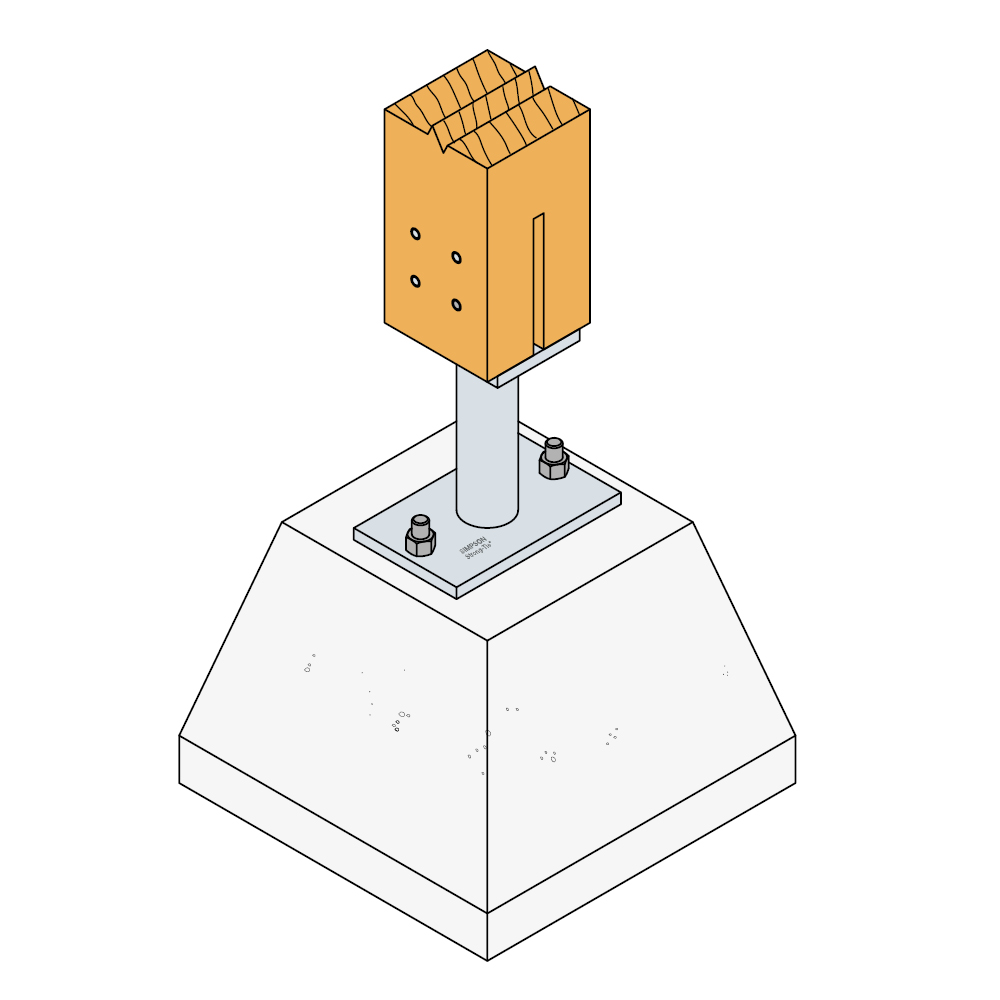

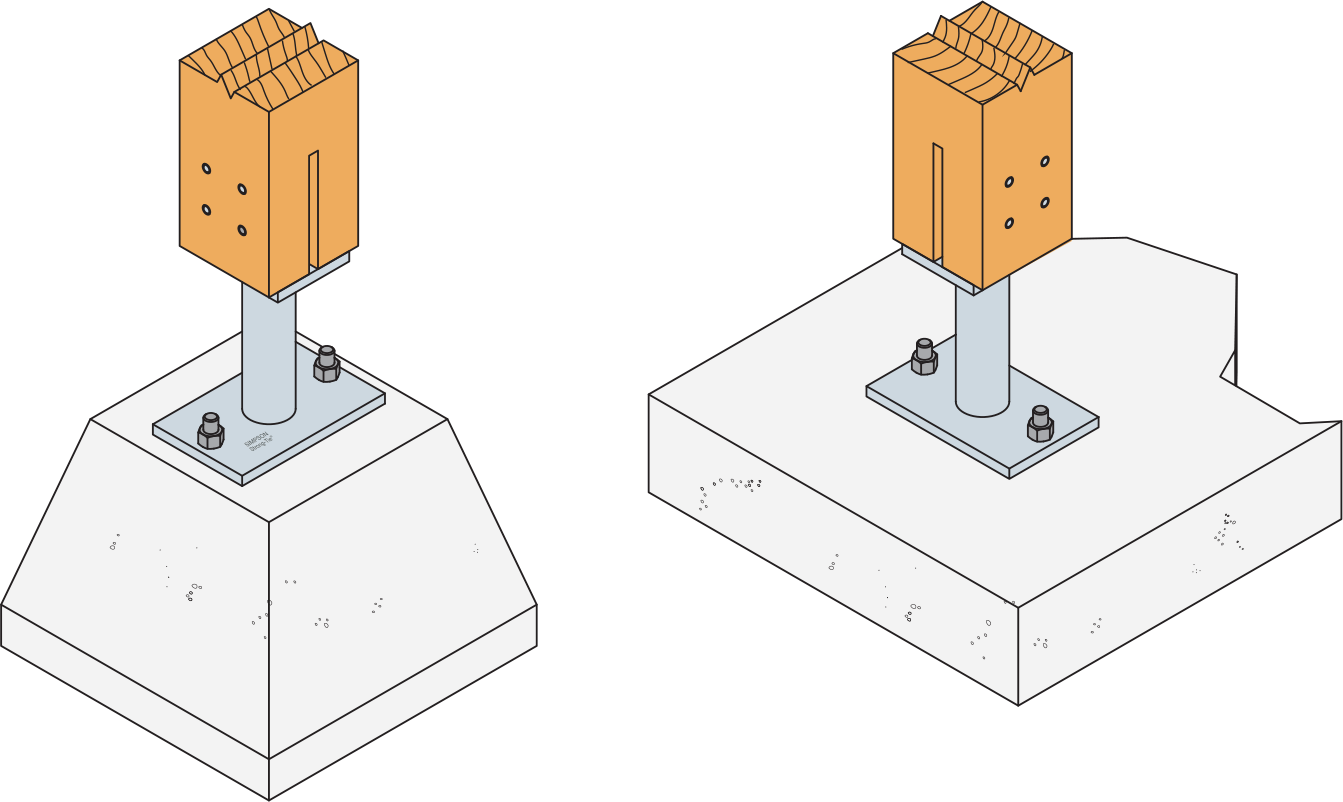

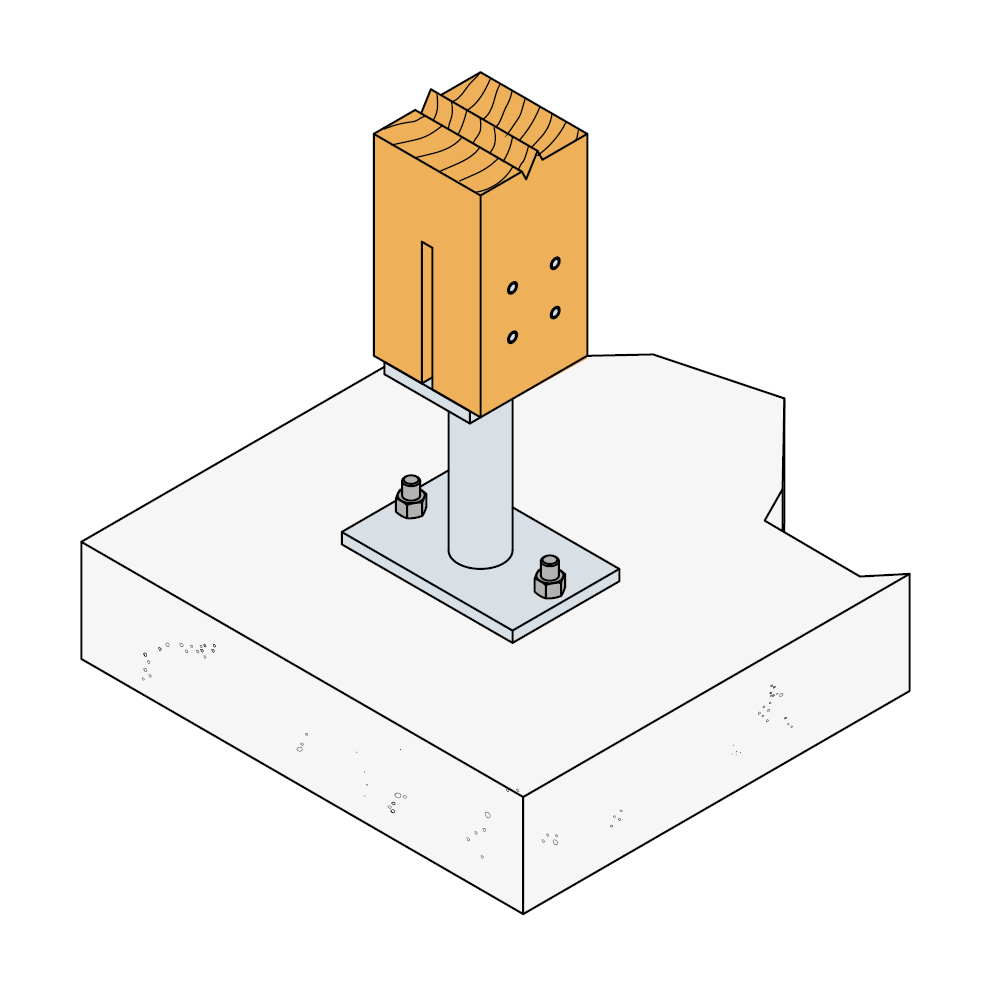

Instalación

Montaje

Fijaciones

Pilar de madera :

4 clavijas STDG Ø8,
La longitud de las clavijas corresponde con la sección del poste.

Sobre hormigón :

Anclaje mecánico : 2 pasador FM-753 CRACK 3DG M12-110/10 (suministrados),
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

Instalación

Parte superior :

Realice una entalladura vertical de 90 x 130 mm, de 9 o 10 mm de espesor, centrada en el extremo de la pieza de madera.
Identifique la posición de las clavijas sobre los flancos.
Perfore transversalmente el pilar en Ø8 mm.
Coloque el poste sobre el pie de pilar.
Inserte las dos clavijas transversalmente.

Parte inferior :

Coloque el pilar verticalmente en la estructura.
Identifique sobre el soporte la posición de los anclajes al suelo.
Perfore el soporte verticalmente al diámetro y la profundidad recomendados para las fijaciones elegidas.
Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0285-08-s-2.pdf

Ver historial

2020-05-18

es-dop-e07-0285-06.pdf

2019-05-23

es-dop-e07-0285-issue-5.pdf

2018-07-03

es-dop-e07-0285-issue-4.pdf

2013-04-30

es-dop-e07-0285-issue-2.pdf

2013-03-01

21a33b33dbf01a6697629ef56c0f07d535fa77e8.pdf

Evaluación técnica europea (ETA)

eta-07-0285-2021-12-09.pdf

Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
