Conectores

PISBMAXI

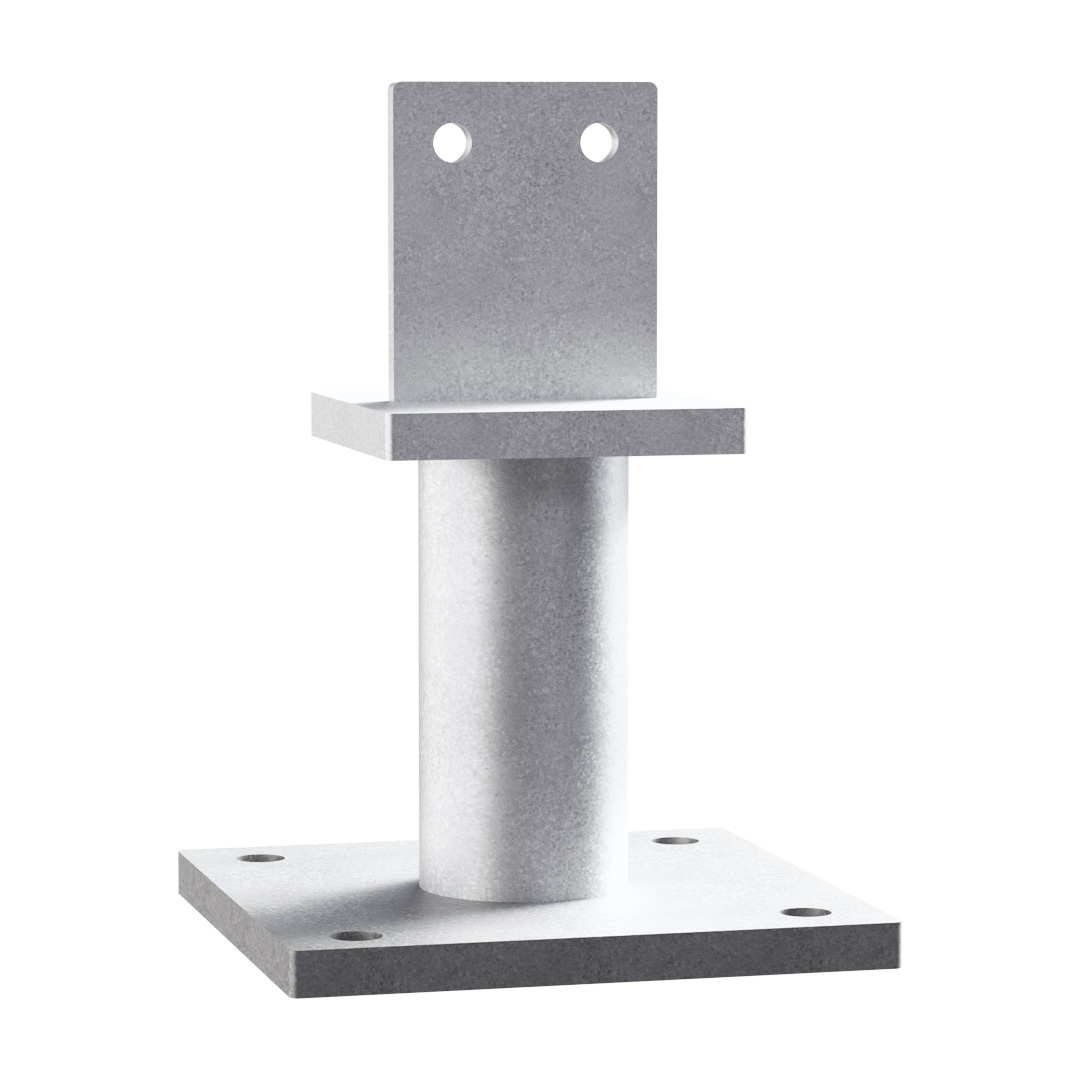

Pies de pilar para cargas pesadas

El pie de pilar PISBMAX permite aplicar cargas de compresión importantes. Debe fijarse mediante pernos a un material de soporte rígido, como hormigón. Se presenta en kit con cuatro anclajes FM-753 CRACK 3DG M16-150/30.

Ficha técnica

Marcado CE

DITE

Acero galvanizado en caliente

Clase de servicio 3

Exterior

EPD

Detalles de producto

Imagenes

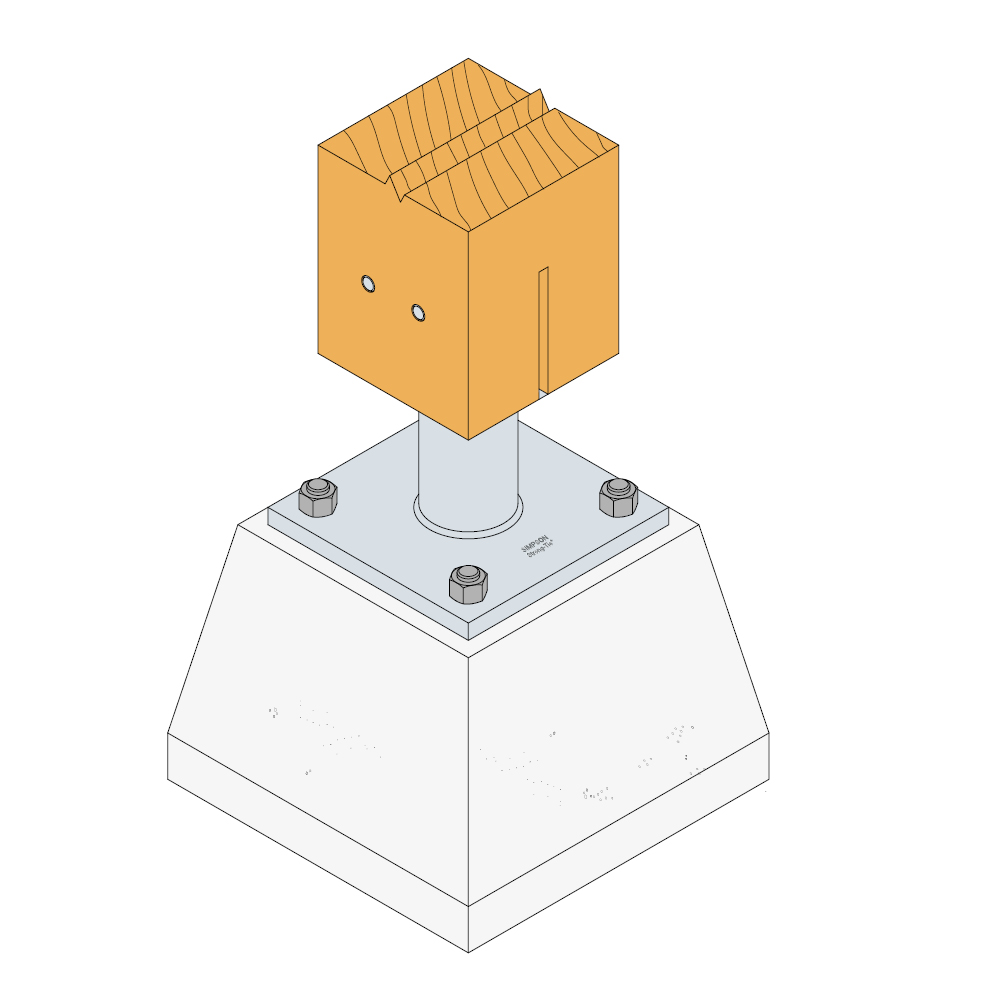

Fijación del PISBMAXIG-K sobre soporte rígido

Características

Materia

Acero S235JR según NF EN 10025-2,
Galvanizado en caliente según NF EN ISO 1461.

Ventajas

Aplicación de cargas importantes de compresión,
Modelo disponible en forma de kit con pasadores.

Aplicaciones

Soporte

Elemento principal : hormigón,
Elemento secundario : madera maciza, madera laminada, madera compuesta.

Campos de aplicación

Pilar de carga para estructuras,
Suelos,
Tejadillos,
Verandas.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro		Dimensiones y Valores Característicos[mm]										Agujeros pletina superior	Agujeros pletina inferior
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	Ø tube[mm]	H[mm]	H[mm]	t₂[mm]	Redondo	Redondo
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	Ø tube[mm]	H[mm]	H[mm]	t₂[mm]	Ø13[mm]	Oblongo Ø18
PISBMAXIG-K	1	8.9	120	120	105	200	200	148	70	90	8	15	2	4

Valores Característicos

Dimensiones

Referencia	Capacidad de la base de poste
	Valores Característicos - Madera sobre hormigón
	Fijaciones				Valores característicos - Madera C24[kN]

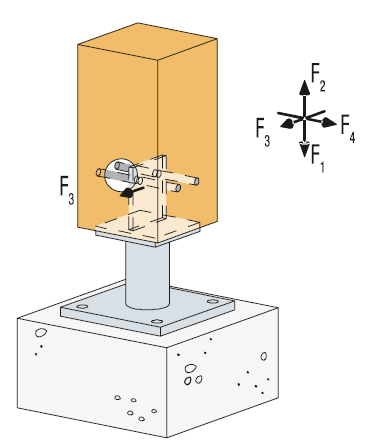

	Sobre pilar		Sobre hormigón		R₁,ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	Cdad	Tipo	Cdad	Tipo		Longitud de clavijas[mm]			Longitud de clavijas[mm]			Longitud de clavijas[mm]
	Cdad	Tipo	Cdad	Tipo		120	140	160	120	140	160	120	140	160
PISBMAXIG-K	2	Ø12	4.0	Ø16*	min (272.2 ; 256.9/kmod)	34.5	38.5	42.1	min (22.5 ; 14.1/kmod)	min (25.2 ; 14.1/kmod)	min (27.5 ; 14.1/kmod)	7.7	9.9	12.3

b = Anchura del pilar [mm]

Cargas combinadas:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores Característicos simplificados - Madera sobre hormigón

Dimensiones

Referencia	Capacidad de la base de poste
	Valores Característicos simplificados - Madera sobre hormigón
	Fijaciones				Valores característicos simplificados - Madera C24[kN]
	Sobre pilar		Sobre hormigón		R₁,ₖ**	R₂,ₖ			R₃,ₖ			R4,k
	Cdad	Tipo	Cdad	Tipo		Longitud de clavijas[mm]			Longitud de clavijas[mm]			Longitud de clavijas[mm]
	Cdad	Tipo	Cdad	Tipo		120	140	160	120	140	160	120	140	160
PISBMAXIG-K	2.0	Ø12	4.0	Ø16*	272.2	34.5	38.5	42.1	22.5	21.6	21.6	7.7	9.9	12.3

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (k_mod = 0,65). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Instalación

Montaje

Fijaciones

Sobre madera :

2 clavijas STDG Ø 12 mm,
La longitud de las clavijas corresponde con la sección del poste.

Sobre hormigón :

Anclaje mecánico : pasadores FM-753 CRACK 3DG M16-150/30 (suministrados),
Anclaje químico : resina AT-HP + varilla roscada LMAS M16-170/20.

Instalación

Parte superior :

Realice una entalladura vertical de 100 x 120 mm, de 9 o 10 mm de espesor, centrada en el extremo de la pieza de madera.
Identifique la posición de las clavijas sobre los flancos.
Perfore transversalmente el pilar en Ø12 mm.
Coloque el poste sobre el pie de pilar.
Inserte las dos clavijas transversalmente.

Parte inferior :

Coloque el pilar verticalmente en la estructura.
Identifique sobre el soporte la posición de los anclajes al suelo.
Perfore el soporte verticalmente al diámetro y la profundidad recomendados para las fijaciones elegidas.
Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

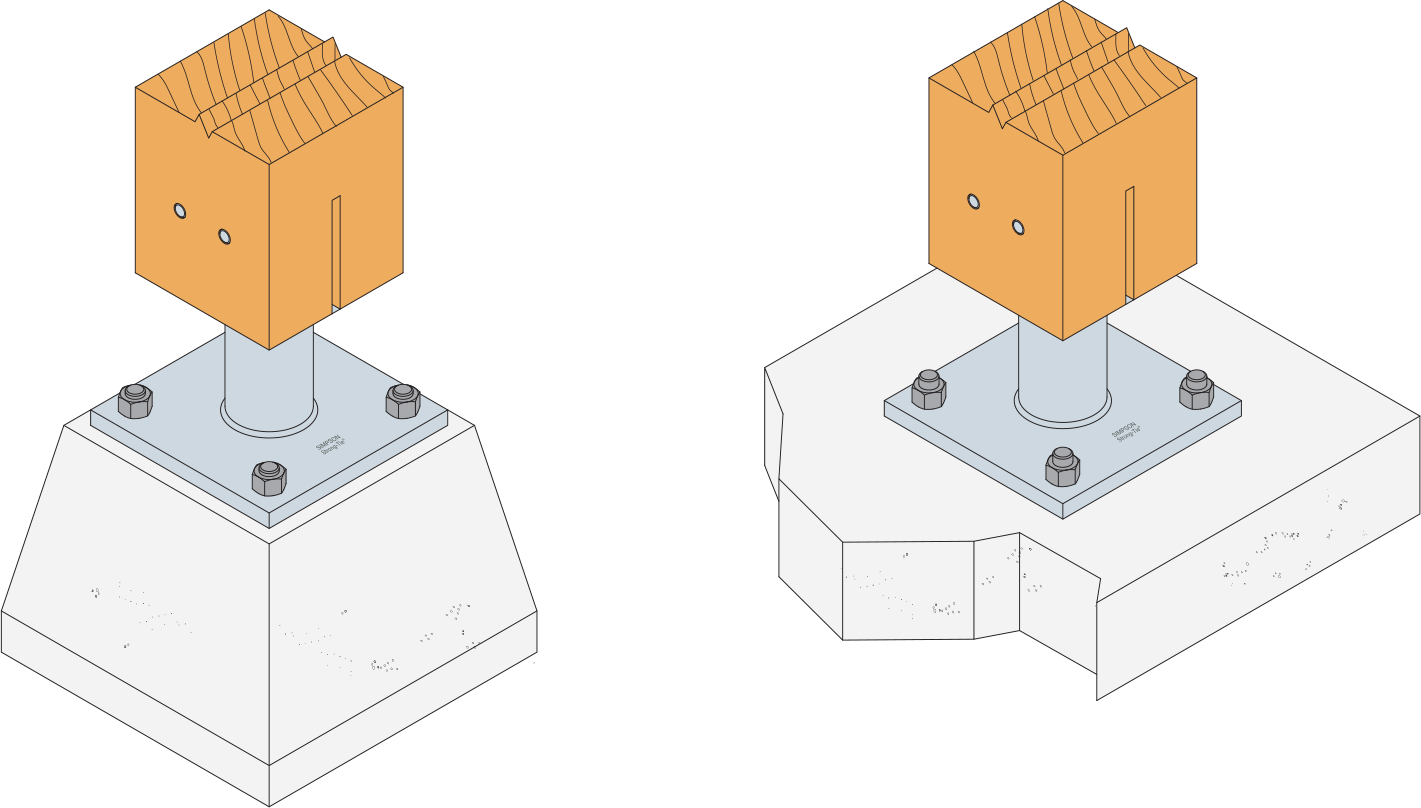

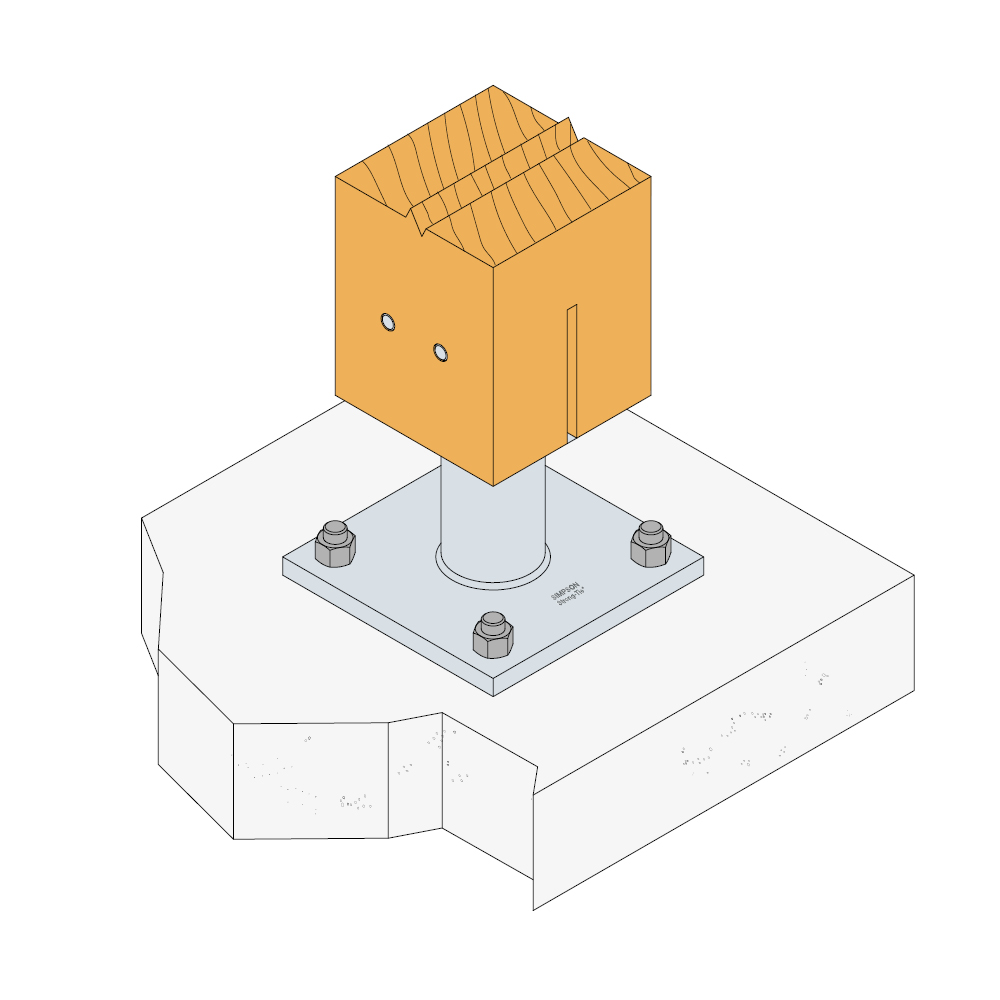

Fijación del PISBMAXIG-K sobre soporte rígido

Certificación

Declaración de prestaciones (DoP)

es-dop-e07-0285-08-s-2.pdf

Ver historial

2020-05-18

es-dop-e07-0285-06.pdf

2019-05-23

es-dop-e07-0285-issue-5.pdf

2018-07-03

es-dop-e07-0285-issue-4.pdf

2013-04-30

es-dop-e07-0285-issue-2.pdf

2013-03-01

21a33b33dbf01a6697629ef56c0f07d535fa77e8.pdf

Evaluación técnica europea (ETA)

eta-07-0285-2021-12-09.pdf

Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
