PPJRB

Pies de pilar redondo para jardín mediante pernos

Los pies de pilar PPJRB se recomiendan para realizar pequeñas estructuras como vallas de jardín. Pueden desmontarse con gran facilidad y están especialmente adaptados para construir estructuras provisionales. El PPJRB fija mediante pernos.

Ficha técnica

Clase de servicio 3

Acero galvanizado en caliente

Exterior

EPD

Detalles de producto

Imagenes

Características

Materia

Acero DD11 según NF EN 10111,
Acabado galvanizado en caliente según NF EN ISO 1461,
Espesor : 2 mm.

Ventajas

Pletina con aristas matadas, para aumentar la seguridad.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera laminada, madera compuesta, ...
Elemento secundario : madera maciza, madera laminada, madera compuesta, ...

Campos de aplicación

Fijación de vallas,
Fijación de estructuras ligeras para el jardín,
Fijación de estructuras provisionales.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones						Agujeros		Peso [kg]
	A	B	D	E	t₁	t₂	Parte alta	Pletina horizontal
	A	B	D	E	t₁	t₂	Ø10.5	Ø12
PPJRB80	81	150	150	150	2	2	4	4	1.1
PPJRB100	101	150	150	150	2	2	4	4	1.1
PPJRB120	121	150	200	200	2	2	4	4	2
PPJRB140	141	150	200	200	2	2	4	4	2.2

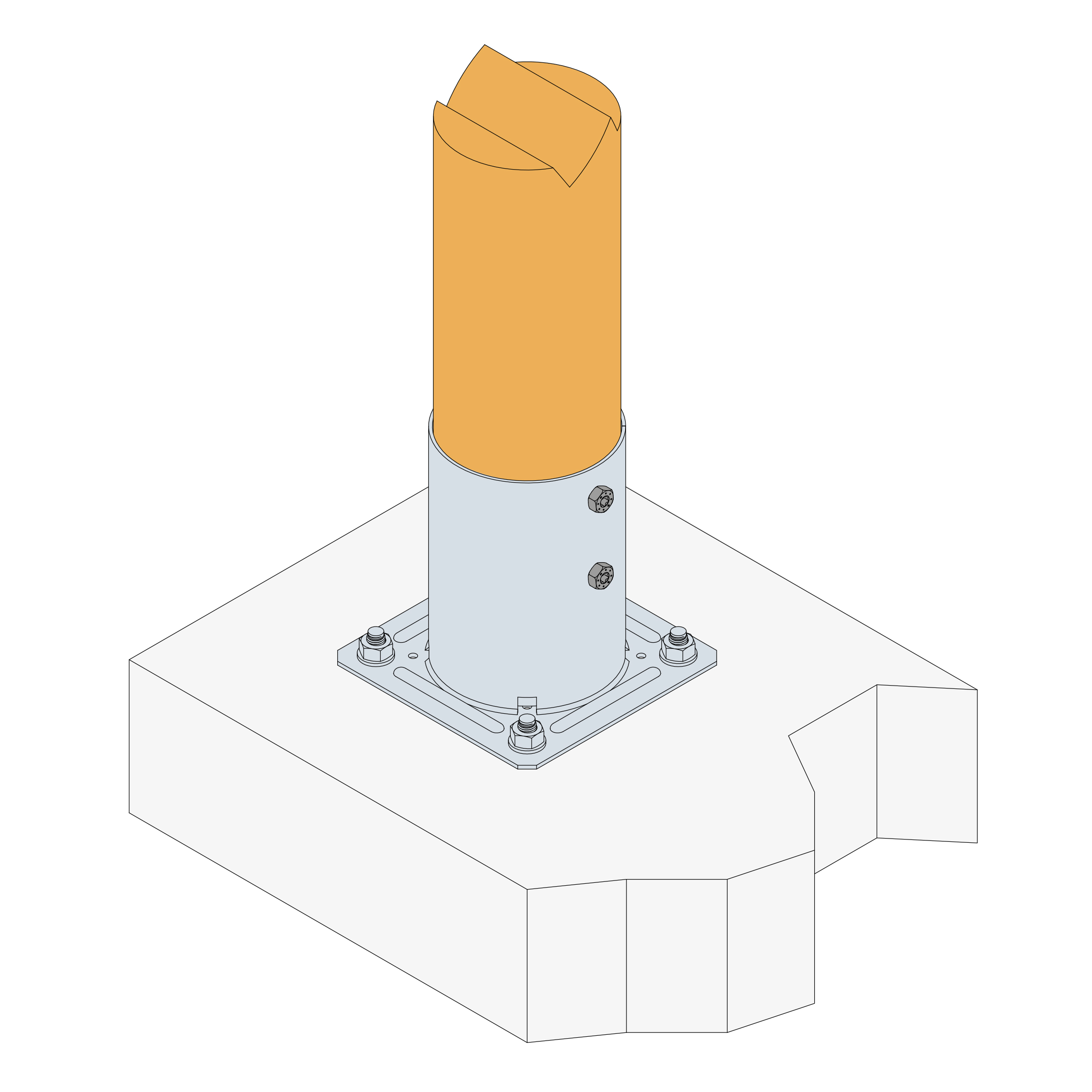

Instalación

Montaje

Fijaciones

Pilar :

Pernos Ø10mm
Tirafondos LAG Ø10 mm.
SSH Ø10 mm

Pletina :

Anclaje mecánico : pasador WA M10-78/5, tirafondos LAG 10-80,
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Advertencia

La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (debidas al viento, ...). Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (con contrafuertes, ...).
