KIT FIX PPRC

Pies de pilar regulable "listo para colocación"

La altura de este pie de pilar puede regularse. Su instalación resulta sencilla y rápida y, además, puede ajustarse en la propia obra.

Clase de servicio 3

Detalles de producto

Imagenes

Características

Materia

  • Acero S235 JR según NF EN 10025,
  • BC : Bicromatado según NF EN ISO 2081,
  • Espesor : 5 mm.

Ventajas

  • Suministrado con los accesorios de fijación,
  • Los pies de pilar PPRC pueden ajustarse tras su montaje,
  • No requiere ningún tipo de mecanizado.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón,
  • Elemento secundario : manera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior Contenido del kit
A B D E F G t Ø12 [mm] Ø6x12 [mm] Ø12 [mm] Ø6x12 [mm]
KIT FIX PPRC 100 100 130 130 100-150 30 5 4 8 4 8 1 PPRC - 4 WA M10-78/5 - 4 LAG 10080

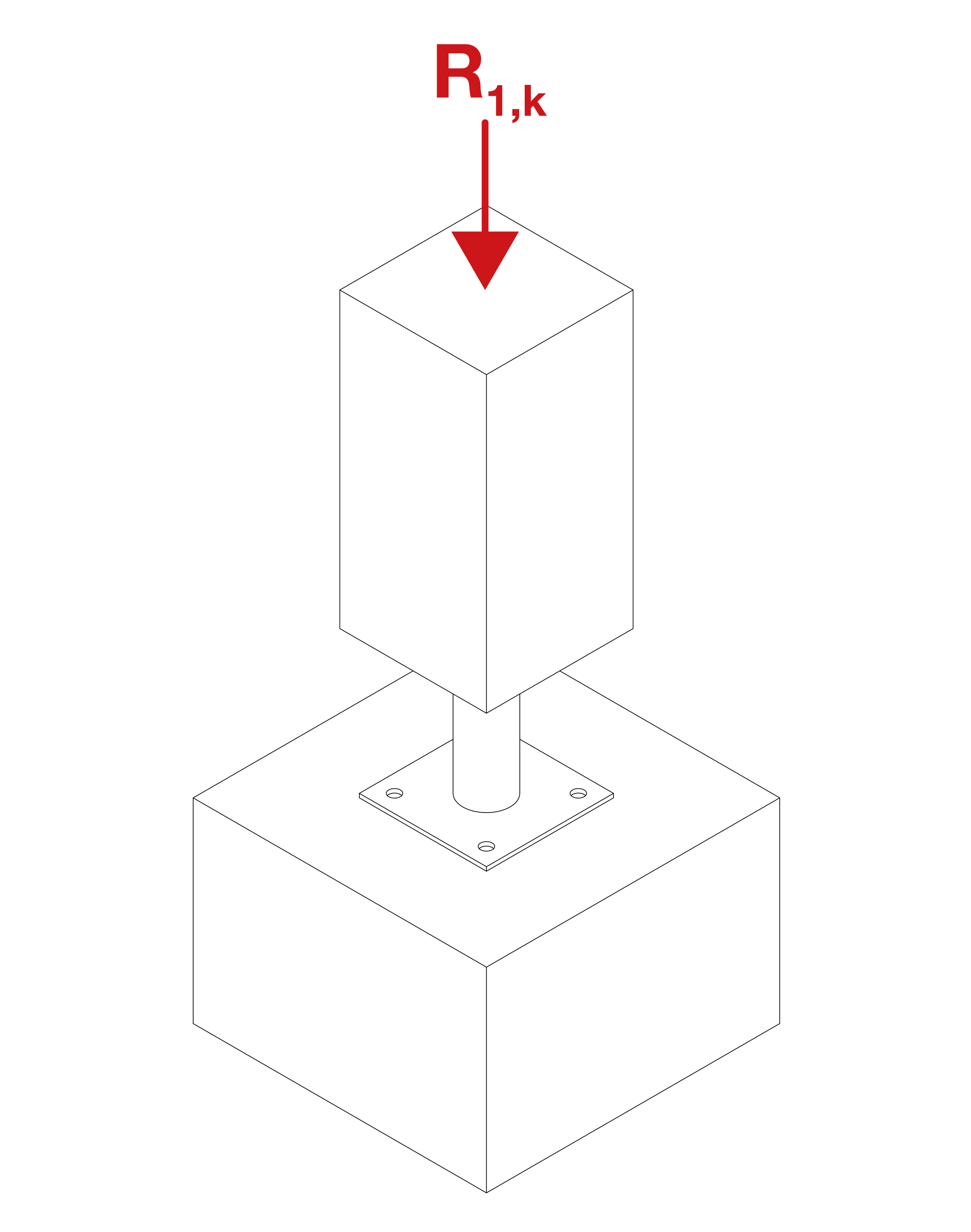

Valores Caractéristicos

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k
Cdad Tipo Cdad Tipo
KIT FIX PPRC 4 Ø10 4 Ø10* 51,1/kmod^0,5

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k*
Cdad Tipo Cdad Tipo
KIT FIX PPRC 4 Ø10 4 Ø10** 61

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

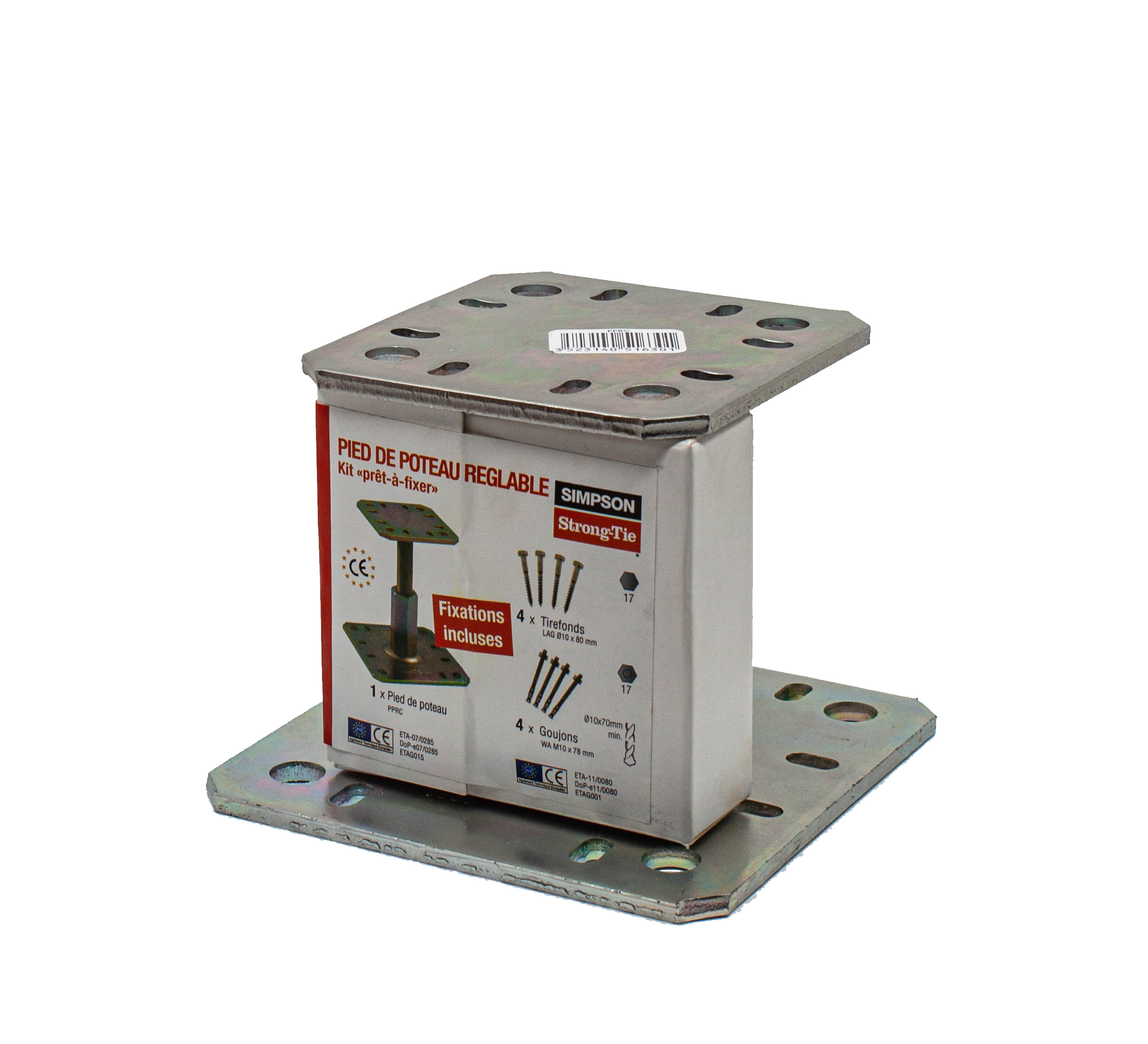

Este kit incluye :

  • 1 pies de pilar PPRC en acero bicromatado,
  • 4 pasadores WA M10-78/5 en acero electrocincado,
  • 4 tirafondos LAG 10-80 en acero cincado blanco.

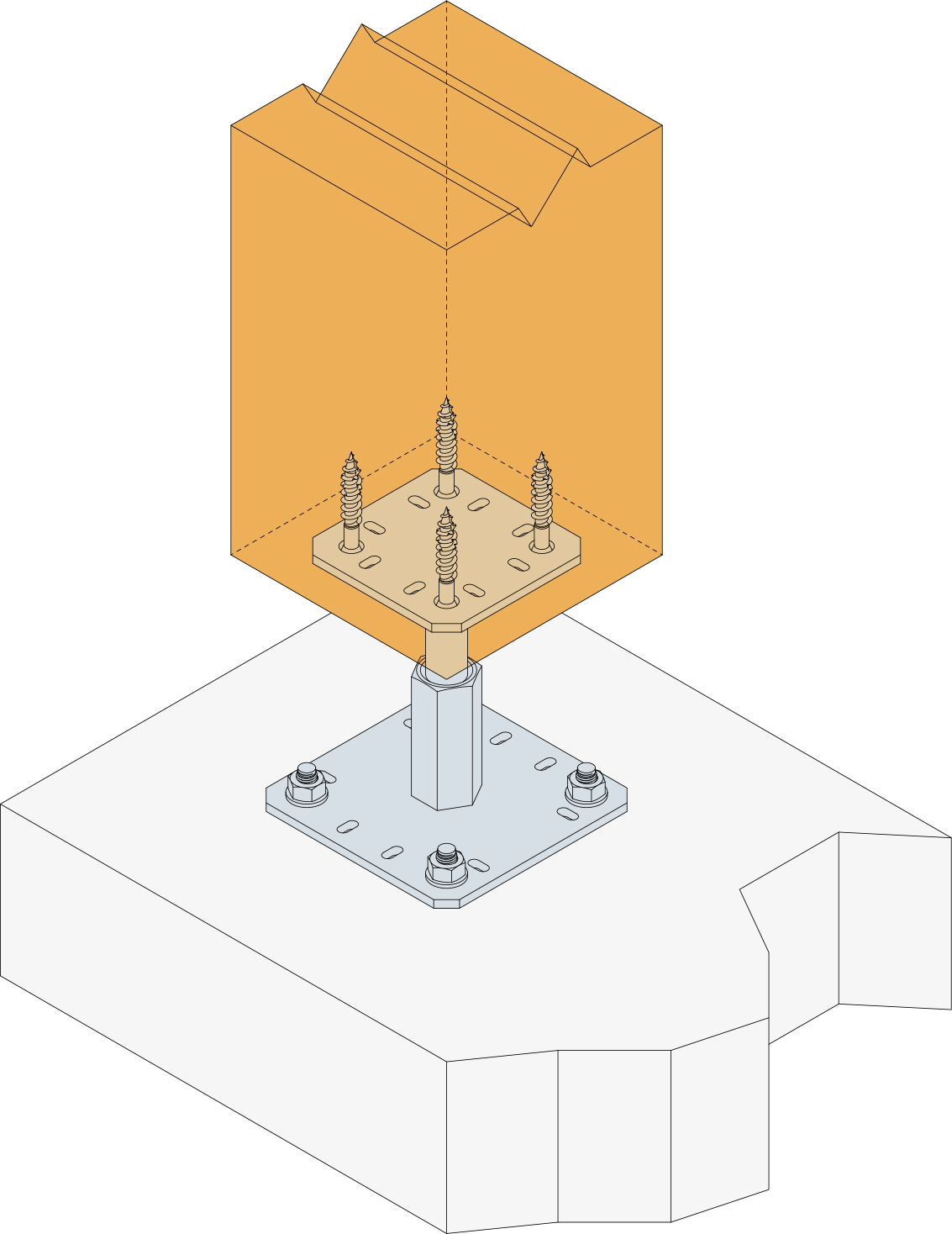

Instalación

Parte superior :

  1. Coloque la pletina superior del pie de pilar bajo el pilar.
  2. Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionado.
