PLPP180

Pletina opcional para pies de pilares

La PLPP180 es una pletina opcional para nuestros pies de pilares estandares. Se recomienda cuando la sección del pilar de madera supera 180 x 180 mm y hasta pilares de 250 x 250 mm.

Marcado CE
DITE
Clase de servicio 3
Exterior
Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Galvanizado en caliente según NF EN ISO 1461.

Ventajas

  • Permite mantener el rendimiento de los pies de pilares, incluso en el caso de secciones más grandes,
  • Aumento de la base de los pies de pilares para pilar ancho.

Aplicaciones

Campos de aplicación

  • Se recomienda cuando la sección del pilar de madera supera 180 x 180,
  • Compatible con los pies de pilares siguientes : PPA100 y PPA150, APB100/150, PPRC.

Soporte

  • Elemento principal : pie de pilar Simpson,
  • Elemento secundario : manera maciza, madera compuesta, madera laminada.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros
A B Esp. Ø12 Ø25,5
PLPP180 180 180 4 8 1

Compatible con los siguientes productos: PPA, APB100/150 y PPRC.

Instalación

Montaje

Fijaciones

  • 8 tirafondos LAG Ø10x80.

Instalación

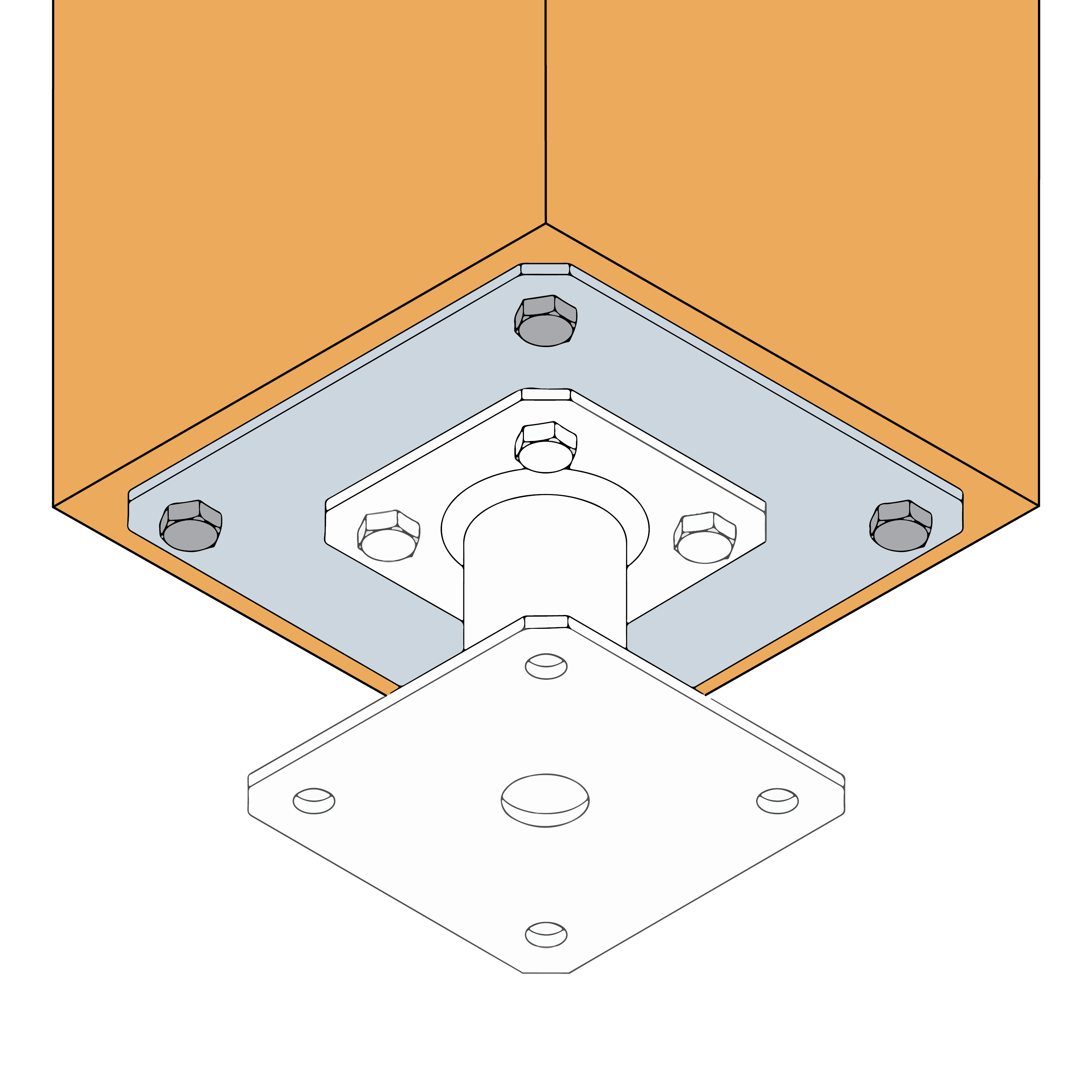

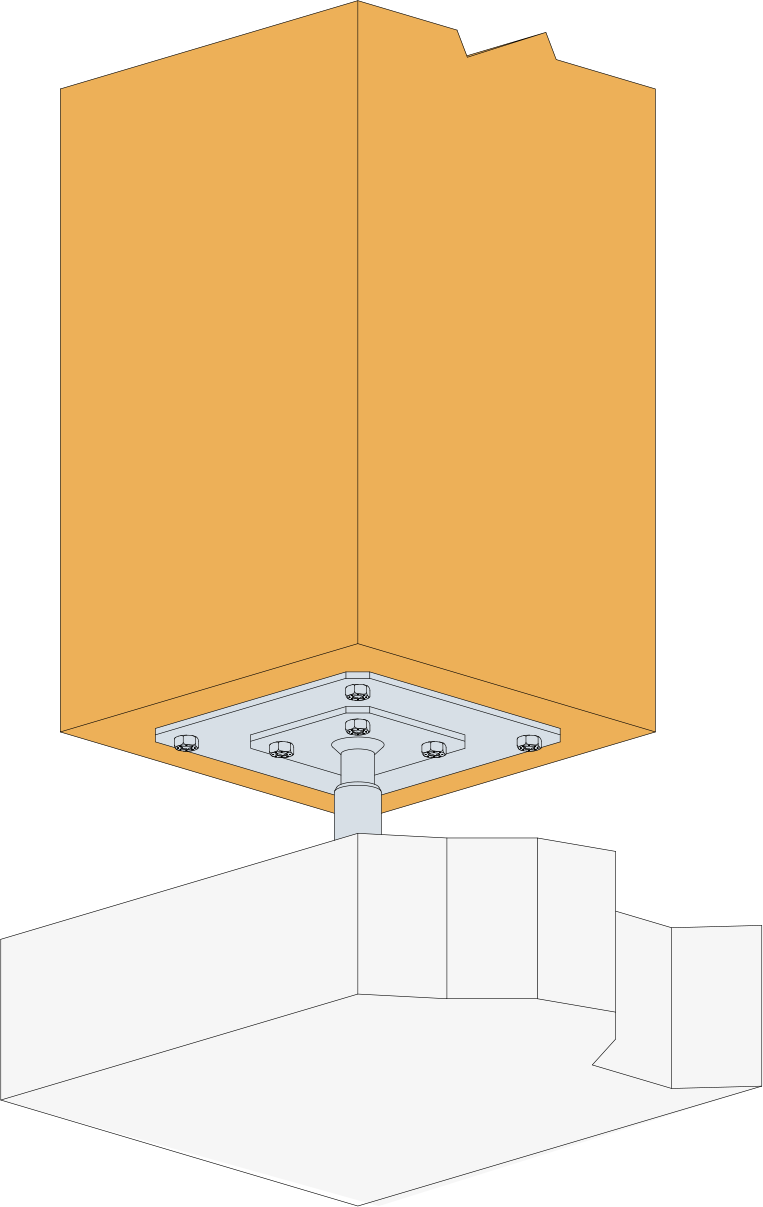

  1. Fijar la pletina al pilar con 4 tirafondos LAG Ø10x80 en los agujeros exteriores.
  2. Fijar el pie de pilar al pilar con 4 tirafondos LAG Ø10x80, pasando a través de la pletina previamente instalada.

Certificación

Idoneidad Técnica Europeo (ETA)
