NP-Z
Placa perforada - ZPRO

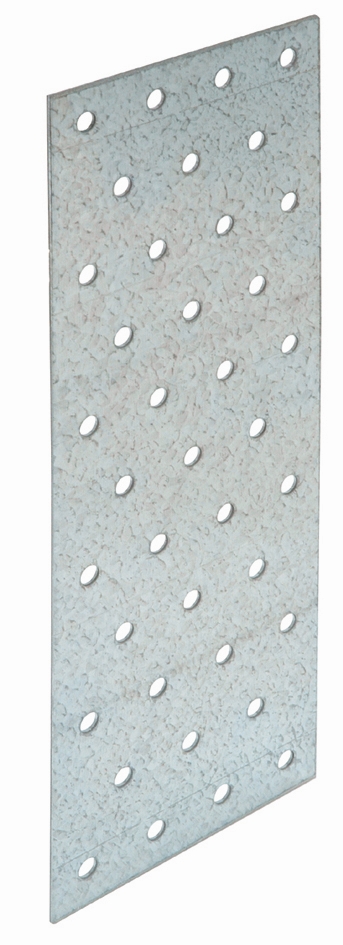

La placa perforada NP-Z se usa en una variedad de aplicaciones, incluidas conexiones de poste a viga. Es adecuada para uso en exteriores.

Marcado CE

Nuevo

Exterior
EPD

Clase de servicio 3

Zpro
Detalles de producto
Características
Materia
- Acero galvanizado S250GD + ZPro,
- El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.
Ventajas
- Gran polivalencia de aplicación en exterior
Aplicaciones
Soporte
- Elemento principal : madera maciza, madera laminada, madera compuesta...
- Elemento secundario : madera maciza, madera laminada, madera compuesta, armaduras triangulares, materiales perfilados...
Campos de uso
- Uniones pilar/viga,
- Empalmes,
- Reparaciones...
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | Nail plates capacity | |||||
|---|---|---|---|---|---|---|---|
| Otro | Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Valores Característicos - 1 placa[kN] | ||||
| Cantidad por caja | A[mm] | B[mm] | Espesor[mm] | Redondo | R₁,ₖ | ||
| Cdad | Diámetro | ||||||
| NP20/100/200Z | 25 | 100 | 200 | 2 | 45.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |

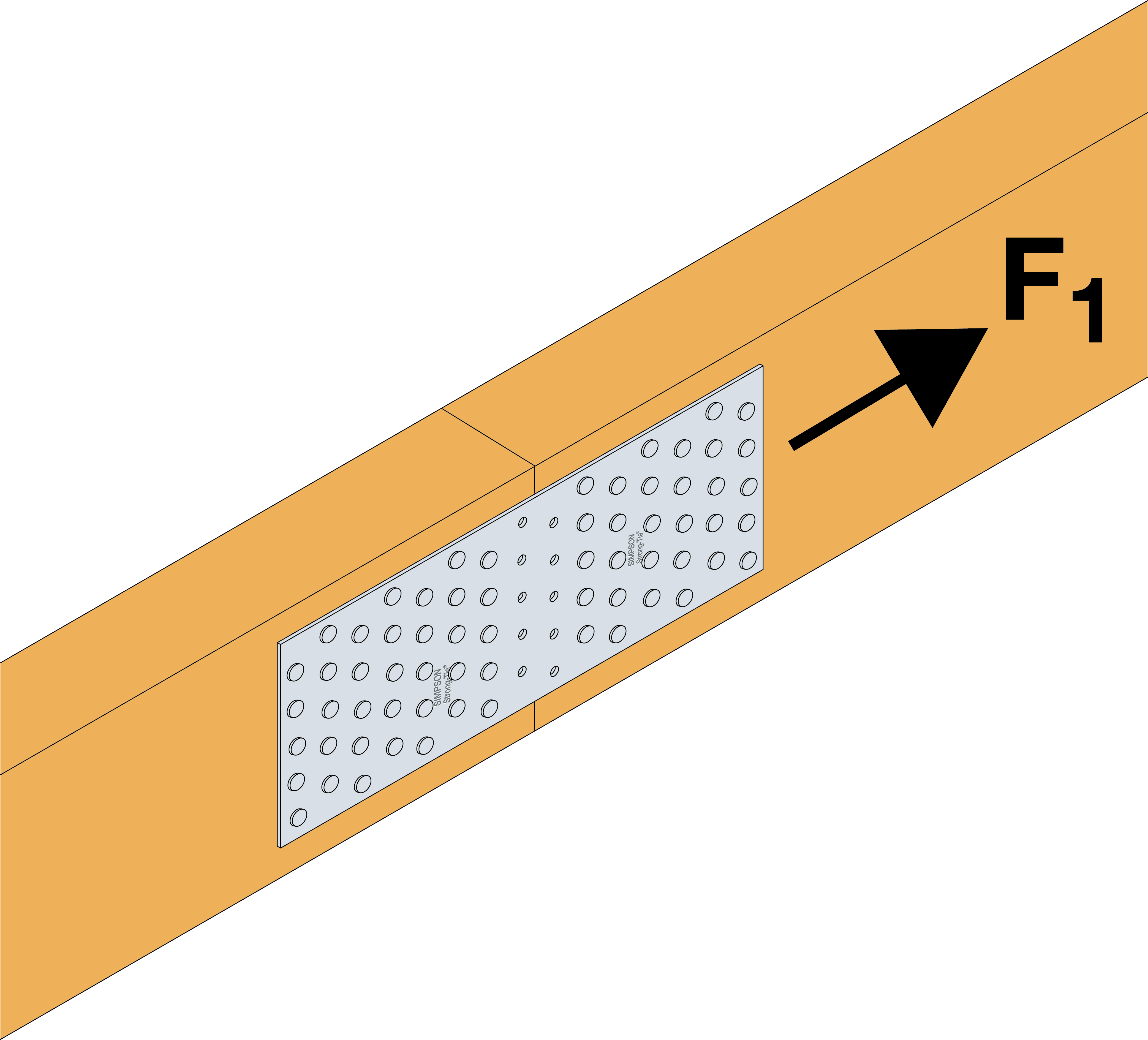

Con :
n : n° de fijaciones
Rlat,k : resistencia característica a la cizalladura de una fijación

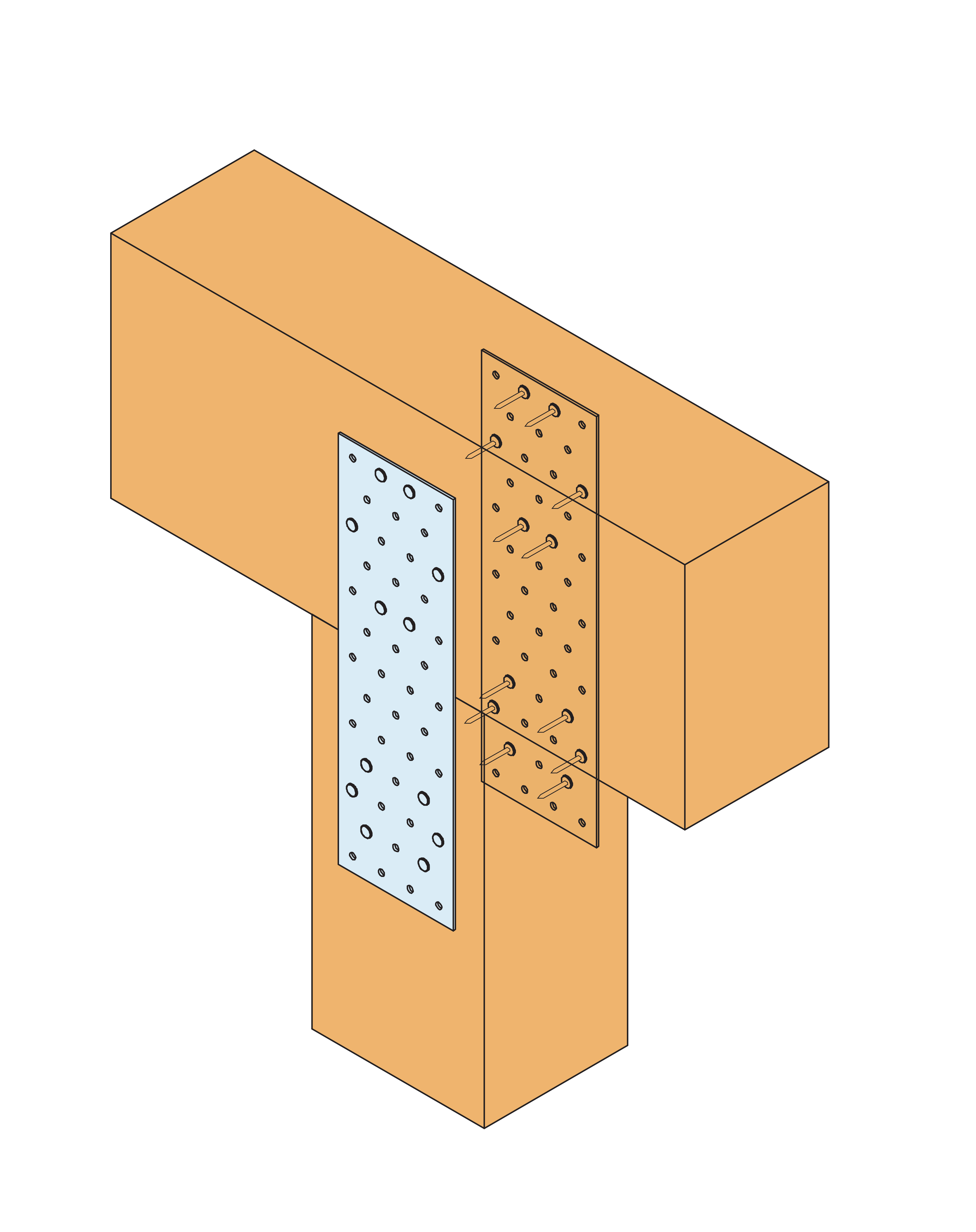

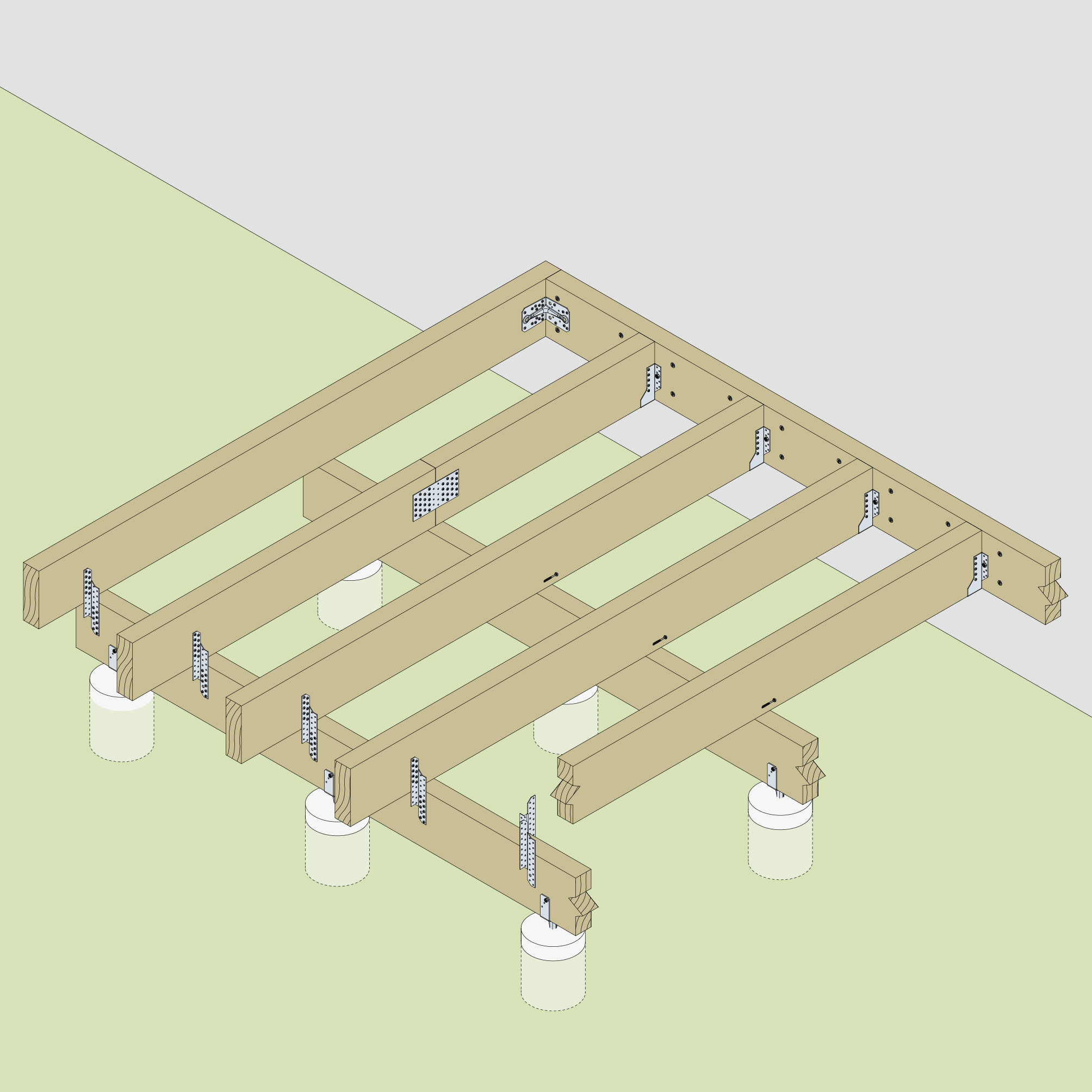

Instalación
Montaje
Fijaciones
- Puntas anilladas CNA4.0x40G,
- Tornillos CSA5.0x35Z o CSA5.0x40Z.
