THD

Tornillo de altas prestaciones para hormigón

El tornillo para hormigón THD es un sistema de fijación autoblocante para cargas pesadas en el hormigón fisurado y no fisurado.
Permite una instalación más rápida que los anclajes habituales para aplicaciones permanentes o provisionales.
La rosca en forma de dientes de sierra garantiza un agarre muy eficaz.

Ficha técnica

Marcado CE

DITE

Sprinkler Systems

Clase de servicio 2

Interior

Acero electrocincado

Fuego R 120

Distancia al borde y entre ejes

THD_SSTBP_homepage_FI_fi

Detalles de producto

Imagenes


Características

Materia

Acero electrocincado

Ventajas

Instalación más rápida en comparación con los anclajes tradicionales,
Fijación con buena estética gracias a su cabeza hexagonal,
Arandela grande integrada que posibilita una sujeción óptima de la pieza a fijar,
Tornillo desmontable para fijaciones provisionales,
Distancia entre centros y distancia respecto a los bordes pequeñas,
Solicitación inmediata...

Aplicaciones

Soporte

Hormigón fisurado y no fisurado

Campos de aplicación

Fijaciones provisionales: tapiales, puntales...

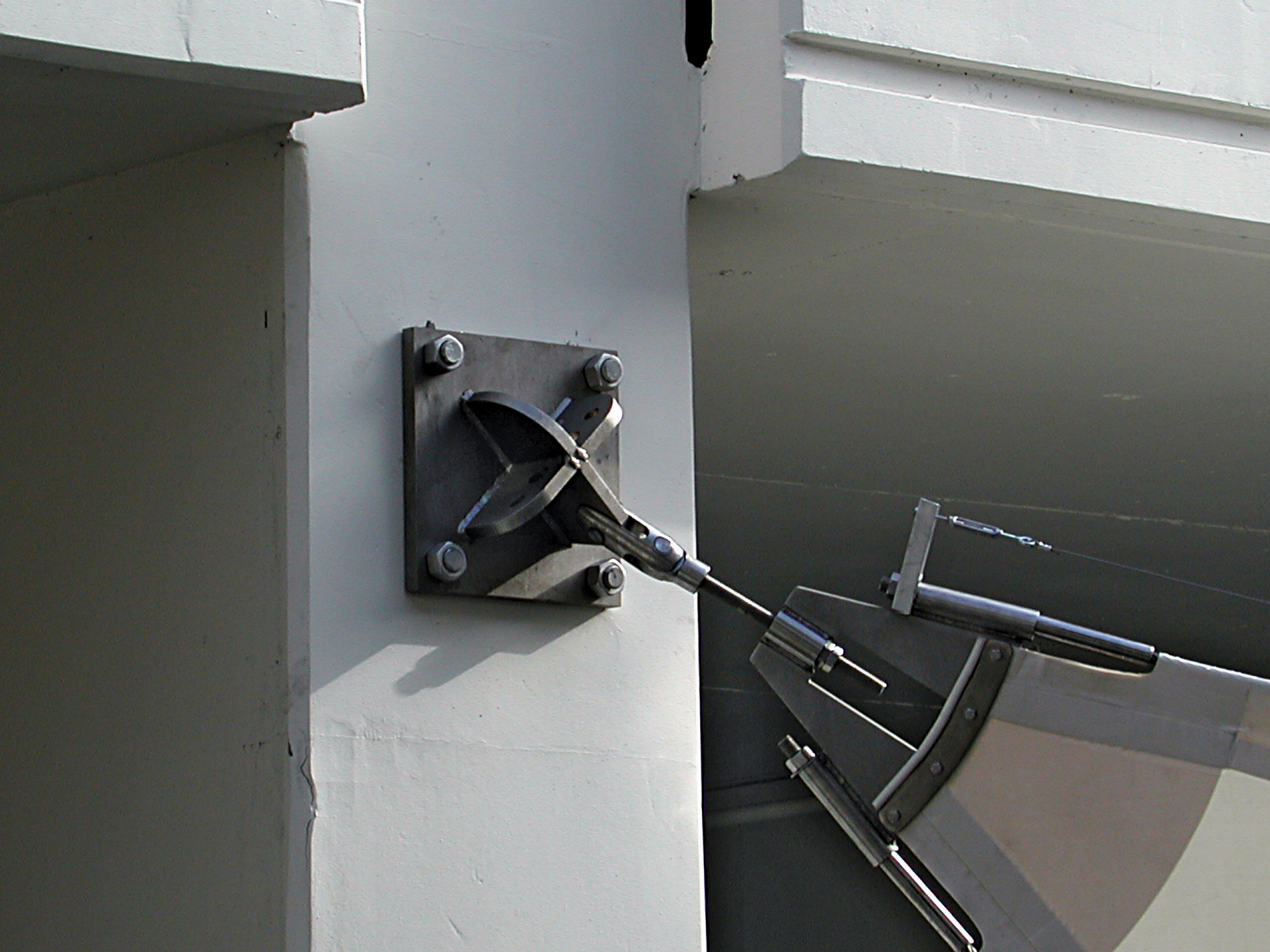

Fijaciones de elementos pesados: estribos de estructuras, máquinas, barandillas...
Fijaciones en serie: bandejas para cables, asientos de estadios y salas, pasamanos, racks y ménsulas...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Metallic fixings dimensions								Metallic fixings Installation data
	Código	Dimensiones y Valores Característicos[mm]		Other					Datos de instalación
	Código	Ø Rosca[mm]	Longitud[mm]	Ø agujero de la pieza a fijar[mm]	Grosor máx. de pieza a fijar[mm]	Ø agujero[mm]	Cantidad[pcs]	Peso[kg]	Prof. mín. de perforación - h₁
THD M8-70/5	THD08070	10.3	70	12	5	8	50.0	-	75
THD M8-80/15	THD08080	10.3	80	12	15	8	50.0	-	75
THD M8-120/55	THD08120	10.3	120	12	55	8	50.0	-	75
THD M8-140/75	THD08140	10.3	140	12	75	8	50.0	-	75
THD M8-160/95	THD08160	10.3	160	12	95	8	50.0	0.073	75
THD M10-80/5	THD10080	12.5	80	14	5	10	50.0	-	85
THD M10-90/15	THD10090	12.5	90	14	15	10	50.0	-	85
THD M10-100/25	THD10100	12.5	100	14	25	10	50.0	-	85
THD M10-120/45	THD10120	12.5	120	14	45	10	50.0	-	85
THD M10-140/65	THD10140	12.5	140	14	65	10	50.0	-	85
THD M10-160/85	THD10160	12.5	160	14	85	10	50.0	-	85
THD M10-170/95	THD10170	12.5	170	14	95	10	50.0	0.12	85
THD M12-110/15	THD12110	14.4	110	16	15	12	20.0	-	105
THD M12-130/35	THD12130	14.4	130	16	35	12	20.0	-	105
THD M12-150/55	THD12150	14.4	150	16	55	12	20.0	-	105
THD M12-190/95	THD12190	14.4	190	16	95	12	20.0	0.19	105
THD M16-150/35	THD16150	19.6	150	22	35	16	10.0	-	130

Resistencia de cálculo

Referencia	Metallic fixings loads
	Resistencia de cálculo[kN]																Design capacity - Non-cracked concrete
	Tracción - Nᵣd[kN]								Cizallamiento - Vᵣd[kN]								Momento de flexión - Mᵣd[Nm]
	Hormigón agrietado				Hormigón no agrietado				Hormigón agrietado				Hormigón no agrietado
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-140/75	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-160/95	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-90/15	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-140/65	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-160/85	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M12-110/15	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-130/35	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-150/55	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M12-190/95	6.7	8.1	9.4	10.3	13.9	16.9	19.6	21.5	25.2	25.2	25.2	25.2	25.2	25.2	25.2	25.2	85.3
THD M16-150/35	13.9	16.9	19.6	21.5	16.7	20.3	23.5	25.8	46.7	46.7	46.7	46.7	46.7	46.7	46.7	46.7	214.9

1) Las resistencias de diseño han sido calculadas utilizando los coeficientes parciales de seguridad para las resistencias dadas en ETE-12/0060.
2) Las resistencias recomendadas se han calculado utilizando los coeficientes parciales de seguridad para las resistencias indicadas en ETE-12/0060 y con un coeficiente de seguridad sobre las acciones de γF=1.4.
3) Los valores de carga son válidos para hormigón no armado y hormigón armado con una distancia entre barras s ≥ 15 cm (cualquier diámetro) o con una distancia entre barras s ≥ 10 cm, si el diámetro de la barra es igual o inferior a 10 mm.
4) Para las cargas combinadas de tracción y cizallamiento, o grupos de anclaje y/o en caso de influencia de los bordes, se realizará un cálculo según ETAG001, anexo C, método de cálculo A o según CEN/TS 1992-4:2009 método de cálculo A. Los anclajes expuestos al fuego se calcularán con arreglo al anexo D de la EOTA -TR 020:2004 o CEN/TS 1992-4:2009. Para más detalles, véase ETA-12/0060.

Recommended loads - cracked concrete

Referencia	Metallic fixings loads
	Recommended load - Cracked concrete								Design capacity - Cracked concrete
	Tracción				Cizalladura				Cracked concrete C20/25
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Cracked concrete C20/25
THD M8-70/5	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-80/15	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-120/55	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-140/75	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-160/95	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M10-80/5	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-90/15	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-100/25	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-120/45	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-140/65	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-160/85	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-170/95	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M12-110/15	4.8	5.8	6.7	7.4	18	18	18	18	61
THD M12-130/35	4.8	5.8	6.7	7.4	18	18	18	18	61
THD M12-150/55	4.8	5.8	6.7	7.4	18	18	18	18	61
THD M12-190/95	4.8	5.8	6.7	7.4	18	18	18	18	61
THD M16-150/35	9.9	12.1	14	15.4	27.3	33.3	33.3	33.3	153.5

Charges de service - béton non fissuré

Referencia	Metallic fixings loads
	Recommended load - Non-cracked concrete
	Cizalladura				Tracción
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-80/15	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-120/55	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-140/75	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M8-160/95	8.3	8.3	8.3	8.3	3	3.6	4.2	4.6
THD M10-80/5	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-90/15	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-100/25	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-120/45	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-140/65	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-160/85	13	13	13	13	4.2	5.1	5.9	6.5
THD M10-170/95	13	13	13	13	4.2	5.1	5.9	6.5
THD M12-110/15	18	18	18	18	9.9	12.1	14	15.4
THD M12-130/35	18	18	18	18	9.9	12.1	14	15.4
THD M12-150/55	18	18	18	18	9.9	12.1	14	15.4
THD M12-190/95	18	18	18	18	9.9	12.1	14	15.4
THD M16-150/35	33.3	33.3	33.3	33.3	11.9	14.5	16.8	18.5

1) The recommended loads have been calculated using the characteristic capacities stated in the ETA with the partail safety factors given in the ETAG001 and the partial safety factor for loads: f = 1.4.
2) The recommended axial loads are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
3) The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
4) Concrete is considered non-cracked when the tensile stress within the concrete is \sigmaL + \sigmaR ≤ 0. In the absence of detailed verification \sigmaR = 3 N/mm² can be assumed ( \sigmaL equals the tensile
stress within the concrete induced by external loads, anchors loads included).

5) If spacings or edge distances are lower than characteristic ones (S ≤ Scr,N and/or C ≤ Ccr,N ) then the calculation should be made according to ETAG001, annex Cn A method. For further information see ETA-06/0123
6) The recommended bending moment is only valid for threaded rods.

permissible loads

Referencia	Metallic fixings loads
	cargas admisibles en C20/25 **)[kN]
	Nzuₗ[kN]	Vzuₗ[kN]
THD M8-70/5	2.4	8.3
THD M8-80/15	2.4	8.3
THD M8-120/55	2.4	8.3
THD M8-140/75	2.4	8.3
THD M8-160/95	2.4	8.3
THD M10-80/5	3	13.0
THD M10-90/15	3	13.0
THD M10-100/25	3	13.0
THD M10-120/45	3	13.0
THD M10-140/65	3	13.0
THD M10-160/85	3	13.0
THD M10-170/95	3	13.0
THD M12-110/15	4.8	18.0
THD M12-130/35	4.8	18.0
THD M16-150/35	9.9	27.3

Instalación

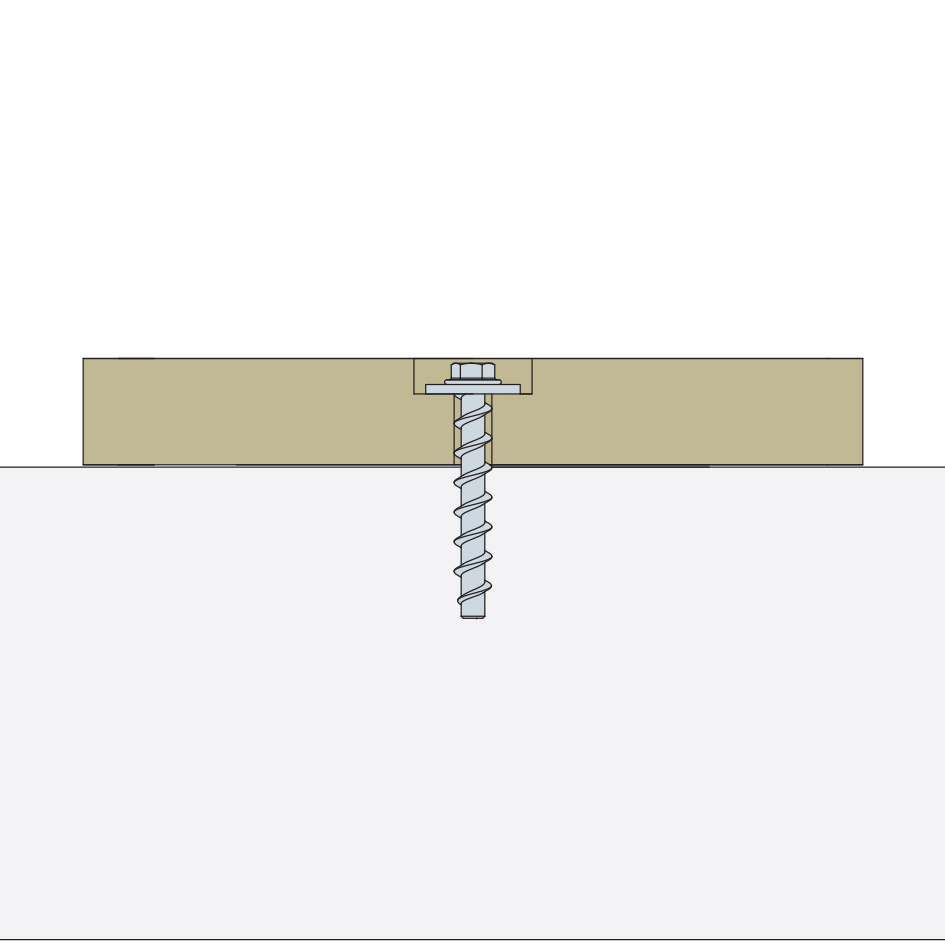

Montaje

Instalación

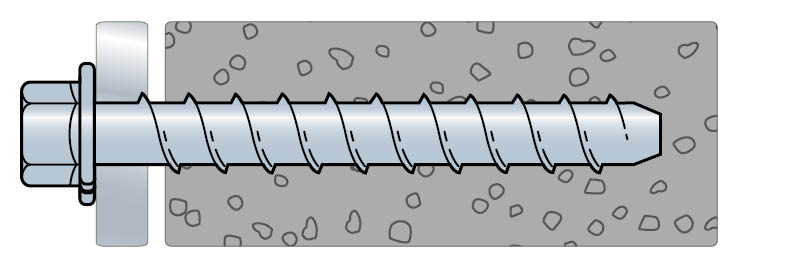

Fijación autoblocante : al apretar el tornillo, su rosca perfora el soporte de anclaje,
Para el hormigón debe utilizarse una llave de impacto.





Datos de instalación

Referencia	Metallic fixings dimensions				Metallic fixings Installation data
	Other			Dimensiones y Valores Característicos[mm]	Datos de instalación			Spacing and edge distances
	Ø agujero[mm]	Ø agujero de la pieza a fijar[mm]	Impacto, clave del impacto(⁷)[Nm]	Tamaño de la llave (separación entre caras planas)[mm]	Prof. mín. de perforación - h₁	Par de apriete[Nm]	Profundidad del anclaje - hₑf[mm]	Distancia característica entre ejes[mm]	Distancia mínima entre ejes[mm]	Distancia característica al borde[mm]	Distancia mínima al borde[mm]	Grosor mínimo del soporte[mm]
THD M8-70/5	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-80/15	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-120/55	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-140/75	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M8-160/95	8	12	≤ 200	13	75	NA	47	141	50	70.5	50	105
THD M10-80/5	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-90/15	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-100/25	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-120/45	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-140/65	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-160/85	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M10-170/95	10	14	≤ 515	15	85	75	55	165	60	82.5	60	125
THD M12-110/15	12	16	≤ 515	18	105	NA	70	210	80	105	80	150
THD M12-130/35	12	16	≤ 515	18	105	NA	70	210	80	105	80	150
THD M12-150/55	12	16	≤ 515	18	105	NA	70	210	80	105	80	150
THD M12-190/95	12	16	≤ 515	18	105	NA	70	210	80	105	80	150
THD M16-150/35	16	22	≤ 515	24	130	280	86	258	100	129	100	180

1) Cargas de servicio:
Las cargas publicadas se han calculado a partir de los valores característicos indicados en los Documentos de Idoneidad Técnica Europeos (DITE o ETA, por sus siglas en inglés), a los que se han aplicado tanto los coefi cientes de seguridad parciales especifi cados en la directriz ETAG 001 como un coefi ciente parcial de acciones γf = 1,4.
2) Cargas de servicio de tracción:
Las cargas de servicio de tracción se han calculado para hormigón no armado y hormigón armado estándar en el que la separación entre las varillas de hierro sea S≤15 cm o S≤10 cm si su diámetro es igual o inferior a 10 mm.
3) Cargas de servicio de cizalladura:
Las cargas de servicio de cizalladura se especifi can para un único anclaje sin tener en cuenta la distancia existente respecto al borde de la losa. Para las cargas de cizalladura aplicadas cerca del borde de la losa (C≤10·hef o 60·d), la rotura del borde de la losa debe verifi carse aplicando el método A del anexo C de la directriz ETAG 001.
4) Hormigón no fi surado:
Se considera que el hormigón no está fi surado si se cumple la siguiente expresión para la tensión en su interior: σL + σR ≤ 0. En ausencia de una verifi cación detallada, se asumirá que σR = 3 N/mm2 (σL es la tensión en el interior del hormigón generada por las cargas externas, incluidas las cargas de los anclajes).
5) Si las distancias entre centros y la distancia respecto al borde son menores que los valores característicos (S≤Scr,N y/o C≤Ccr,N), deberán efectuarse los cálculos oportunos aplicando el método A del anexo C de la directriz ETAG 001 (para obtener más información, consulte el documento ETA-12/0060).
6) El momento fl ector admisible indicado es válido únicamente para el vástago roscado (p. ej., para montajes a distancia).
7) Se recomienda utilizar una llave de impacto para realizar la instalación.

Certificación

Declaración de prestaciones (DoP)

da18d6e6cc22a2ad01000c7391eeda64445dd7e4.pdf

Sin historial disponible

Evaluación técnica europea (ETA)

eta-12-0060.pdf

Sin historial disponible

Seleccione uno de nuestros sitios web

Conectores

Elementos de fijación

Anclajes y fijaciones

Otros

Detalles de producto

Imagenes

Características

Materia

Ventajas

Aplicaciones

Soporte

Campos de aplicación

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Resistencia de cálculo

Recommended loads - cracked concrete

Charges de service - béton non fissuré

permissible loads

Instalación

Montaje

Instalación

Datos de instalación

Certificación

Declaración de prestaciones (DoP)

Evaluación técnica europea (ETA)

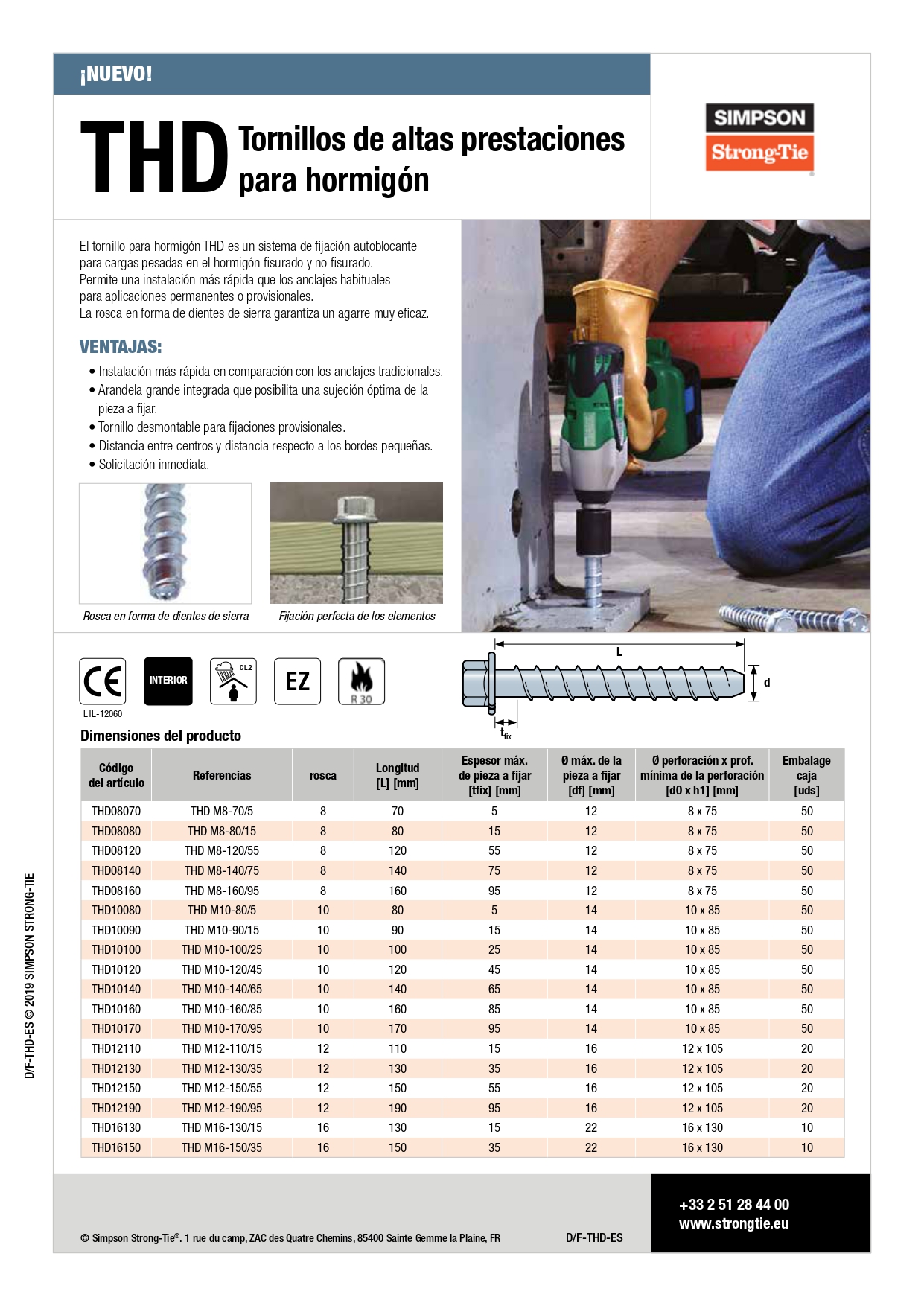

THD Tornillos de prestaciones para hormigón
