TTUFS

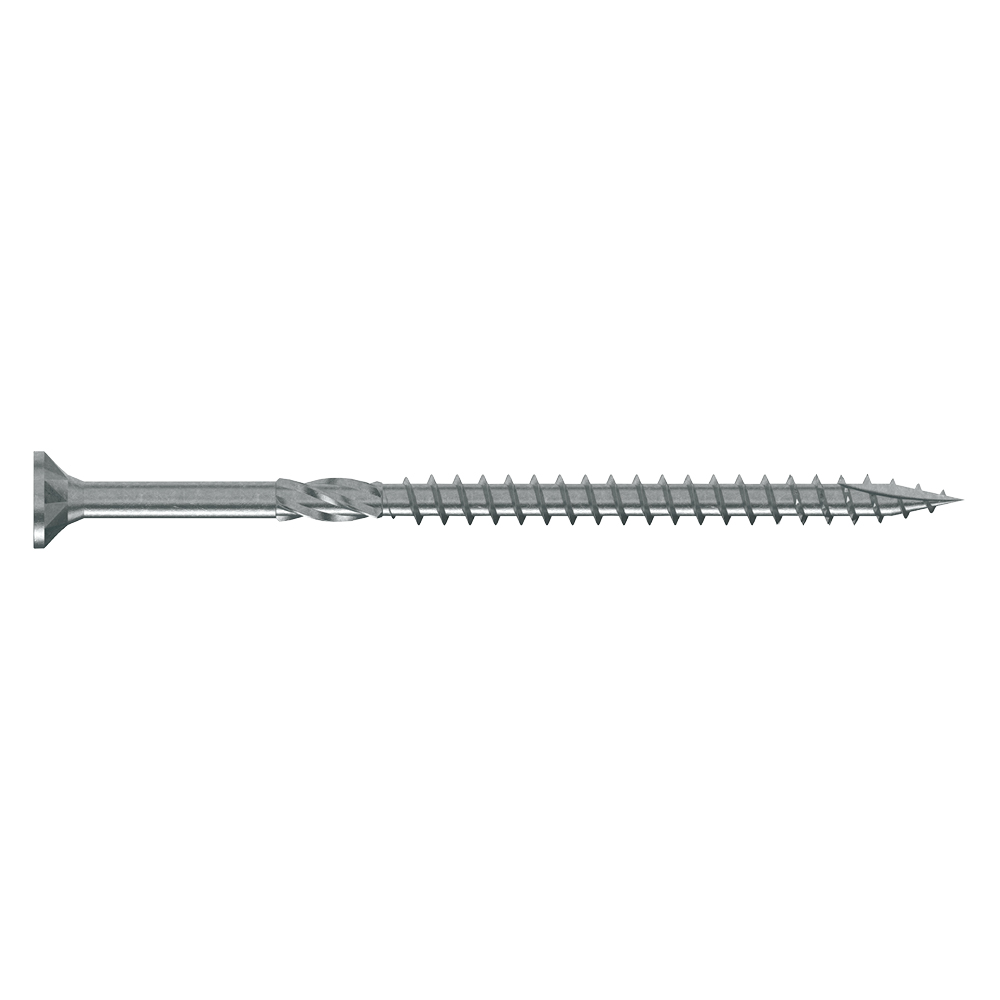

Tornillo para madera con cabeza fresada

Los tornillos para madera con cabeza fresada TTUFS están recomendados para las uniones de armazones de madera en el interior, CLT.

Ficha técnica

Marcado CE

DITE

Clase de servicio 1

Acero electrocincado

Interior

Solid Wood

Detalles de producto

Imagenes

Características

Materia

Acero electrocincado blanco.

Ventajas

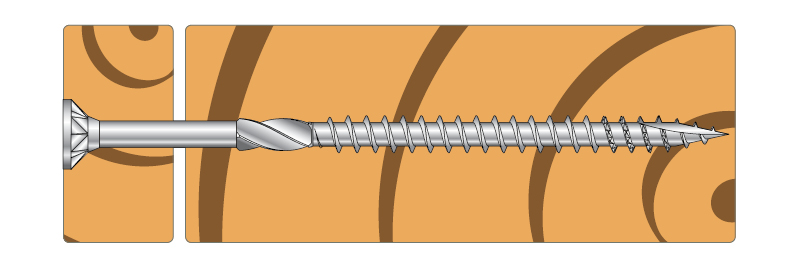

Cono doble : mejor resistencia a la rotura,
Nervios bajo la cabeza : fresado automático que minimiza la rotura bajo la superficie de la madera,
Escariador : reduce el calentamiento del tornillo y penetra mejor en la madera,
Rosca asimétrica de paso grande y ranurada : gran resistencia al arranque y mejor salida del polvo,
Punta antiagrietamiento : el tornillo entra perfectamente incluso en maderas duras y no es necesario realizar ninguna perforación previa,
Cabeza con huella de estrella : que mejora la orientación del tornillo y la vida útil de las puntas,
Resistencia a la corrosión.

Aplicaciones

Soporte

Madera maciza, madera compuesta, madera laminada, CLT.

Campos de aplicación

Uniones de elementos de madera maciza o laminada y elementos derivados de la madera para armazones, CLT,
Uniones de suelos de OSB sobre vigas en I y viguetas de madera maciza,
Uniones de montantes para colocar sistemas de aislamiento térmico exterior (ATE), ...

Datos técnicos

Dimensiones

Dimensiones

Modelo	Código	Dimensiones de las fijaciones [mm]
Modelo	Código	d	l	d_h	d₁	l_g	Boquilla
TTUFS3.0X16	74414	3	16	6	2	11	T-10
TTUFS3.0X20	74415		20	6	2	15	T-10
TTUFS3.0X25	74416		25	6	2	20	T-10
TTUFS3.0X30	74417		30	6	2	25	T-10
TTUFS3.0x40	77606		40	6	2	-	T-10
TTUFS3.5X16	74418	3.5	16	7	2.2	11	T-15
TTUFS3.5X20	74419		20	7	2.2	15	T-15
TTUFS3.5X25	74420		25	7	2.2	20	T-15
TTUFS3.5X30	74421		30	7	2.2	25	T-15
TTUFS3.5X35	74422		35	7	2.2	30	T-15
TTUFS3.5X40	74423		40	7	2.2	35	T-15
TTUFS3.5X50 PT	74424		50	7	2.2	30	T-15
TTUFS3.5X50 FT	77609		50	7	2.2	45	T-15
TTUFS4.0X20	74425	4	20	8	2.5	15	T-20
TTUFS4.0X25	74426		25	8	2.5	20	T-20
TTUFS4.0X30 PT	77610		25	8	2.5	18	T-20
TTUFS4.0X30 FT	74427		30	8	2.5	25	T-20
TTUFS4.0X35	74428		35	8	2.5	30	T-20
TTUFS4.0X40 PT	77612		40	8	2.5	20	T-20
TTUFS4.0X40 FT	74429		40	8	2.5	35	T-20
TTUFS4.0X45 PT	74430		45	8	2.5	29	T-20
TTUFS4.0X45 FT	77613		45	8	2.5	40	T-20
TTUFS4.0X50 PT	74431		50	8	2.5	30	T-20
TTUFS4.0X50 FT	77615		50	8	2.5	45	T-20
TTUFS4.0X60 PT	74432		60	8	2.5	35	T-20
TTUFS4.0X60 FT	77616		60	8	2.5	55	T-20
TTUFS4.0X70	74433		70	8	2.5	40	T-20
TTUFS4.5X25	74434	4.5	25	8.4	2.8	20	T-20
TTUFS4.5X30	74435		30	8.4	2.8	25	T-20
TTUFS4.5X35 PT	77617		35	8.4	2.8	21	T-20
TTUFS4.5X35 FT	74436		35	8.4	2.8	30	T-20
TTUFS4.5X40 PT	77618		40	8.4	2.8	20	T-20
TTUFS4.5X40 FT	74437		40	8.4	2.8	35	T-20
TTUFS4.5X45 PT	74438		45	8.4	2.8	29	T-20
TTUFS4.5X45 FT	77619		45	8.4	2.8	40	T-20
TTUFS4.5X50 PT	74439		50	8.4	2.8	30	T-20
TTUFS4.5X50 FT	77620		50	8.4	2.8	45	T-20
TTUFS4.5X60 PT	74440		60	8.4	2.8	35	T-20
TTUFS4.5X60 FT	77627		60	8.4	2.8	55	T-20
TTUFS4.5X70	74441		70	8.4	2.8	40	T-20
TTUFS4.5X80	74442		80	8.4	2.8	50	T-20
TTUFS5.0X30	74373	5	30	9.5	3.1	25	T-25
TTUFS5.0x35	77629		35	9.5	3.1	30	T-25
TTUFS5.0X40 PT	77630		40	9.5	3.1	20	T-25
TTUFS5.0X40 FT	74374		40	9.5	3.1	35	T-25
TTUFS5.0x45	77631		45	9.5	3.1	40	T-25
TTUFS5.0X50 PT	74375		50	9.5	3.1	30	T-25
TTUFS5.0X50 FT	77634		50	9.5	3.1	45	T-25
TTUFS5.0X60 PT	74376		60	9.5	3.1	35	T-25
TTUFS5.0X60 FT	77635		60	9.5	3.1	55	T-25
TTUFS5.0X70	74377		70	9.5	3.1	40	T-25
TTUFS5.0X80	74378		80	9.5	3.1	40	T-25
TTUFS5.0X90	74379		90	9.5	3.1	45	T-25
TTUFS5.0X90 Bulk	75500		90	9.5	3.1	45	T-25
TTUFS5.0X100	74443		100	9.5	3.1	60	T-25
TTUFS5.0X120	74372		120	9.5	3.1	60	T-25
TTUFS6.0x30	77636	6	30	11.6	3.7	24	T-30
TTUFS6.0X40	74455		40	11.6	3.7	34	T-30
TTUFS6.0X50 PT	74457		50	11.6	3.7	30	T-30
TTUFS6.0X50 FT	77637		50	11.6	3.7	44	T-30
TTUFS6.0X60 PT	74458		60	11.6	3.7	35	T-30
TTUFS6.0X60 FT	77638		60	11.6	3.7	54	T-30
TTUFS6.0X70	74459		70	11.6	3.7	40	T-30
TTUFS6.0X80	74460		80	11.6	3.7	40	T-30
TTUFS6.0X90	74461		90	11.6	3.7	45	T-30
TTUFS6.0X100	74380		100	11.6	3.7	60	T-30
TTUFS6.0X120	74451		120	11.6	3.7	70	T-30
TTUFS6.0X140	74452		140	11.6	3.7	70	T-30
TTUFS6.0X160	74453		160	11.6	3.7	70	T-30
TTUFS6.0X180	74454		180	11.6	3.7	70	T-30

Modelos de diámetros 3.0, 3.5 et 4.0 no tienen el marcado CE.

Propiedades Características

Modelo	Momento de flujo plástico característico – M_y,k [Nmm]	Parametro de resistencia característica al arranque - f_ax,k,90° [N/mm²]	Parametro de resistencia característica a la travesía de la cabeza - f_head,k [N/mm²]	Resistencia Característica en tracción - f_tens,k [kN]
TTUFS4.5X25	4660	14.7	15.6	7.8
TTUFS4.5X30	4660	14.7	15.6	7.8
TTUFS4.5X35 PT	4660	14.7	15.6	7.8
TTUFS4.5X35 FT	4660	14.7	15.6	7.8
TTUFS4.5X40 PT	4660	14.7	15.6	7.8
TTUFS4.5X40 FT	4660	14.7	15.6	7.8
TTUFS4.5X45 PT	4660	14.7	15.6	7.8
TTUFS4.5X45 FT	4660	14.7	15.6	7.8
TTUFS4.5X50 PT	4660	14.7	15.6	7.8
TTUFS4.5X50 FT	4660	14.7	15.6	7.8
TTUFS4.5X60 PT	4660	14.7	15.6	7.8
TTUFS4.5X60 FT	4660	14.7	15.6	7.8
TTUFS4.5X70	4660	14.7	15.6	7.8
TTUFS4.5X80	4660	14.7	15.6	7.8
TTUFS5.0X30	6720	15	17.1	7.9
TTUFS5.0x35	6720	15	17.1	7.9
TTUFS5.0X40 PT	6720	15	17.1	7.9
TTUFS5.0X40 FT	6720	15	17.1	7.9
TTUFS5.0x45	6720	15	17.1	7.9
TTUFS5.0X50 PT	6720	15	17.1	7.9
TTUFS5.0X50 FT	6720	15	17.1	7.9
TTUFS5.0X60 PT	6720	15	17.1	7.9
TTUFS5.0X60 FT	6720	15	17.1	7.9
TTUFS5.0X70	6720	15	17.1	7.9
TTUFS5.0X80	6720	15	17.1	7.9
TTUFS5.0X90	6720	15	17.1	7.9
TTUFS5.0X90 Bulk	6720	15	17.1	7.9
TTUFS5.0X100	6720	15	17.1	7.9
TTUFS5.0X120	6720	15	17.1	7.9
TTUFS6.0x30	9500	12.5	16.6	11.1
TTUFS6.0X40	9500	12.5	16.6	11.1
TTUFS6.0X50 PT	9500	12.5	16.6	11.1
TTUFS6.0X50 FT	9500	12.5	16.6	11.1
TTUFS6.0X60 PT	9500	12.5	16.6	11.1
TTUFS6.0X60 FT	9500	12.5	16.6	11.1
TTUFS6.0X70	9500	12.5	16.6	11.1
TTUFS6.0X80	9500	12.5	16.6	11.1
TTUFS6.0X90	9500	12.5	16.6	11.1
TTUFS6.0X100	9500	12.5	16.6	11.1
TTUFS6.0X120	9500	12.5	16.6	11.1
TTUFS6.0X140	9500	12.5	16.6	11.1
TTUFS6.0X160	9500	12.5	16.6	11.1
TTUFS6.0X180	9500	12.5	16.6	11.1

Véase el ITTR o el ETE correspondantes para más detalles
