EGCL

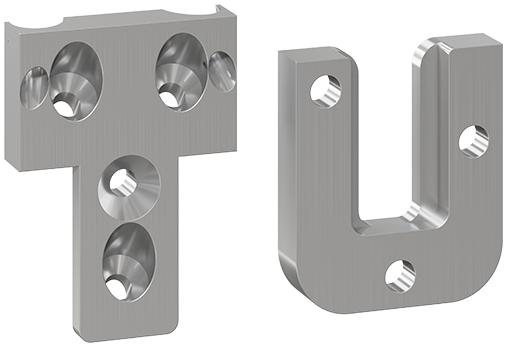

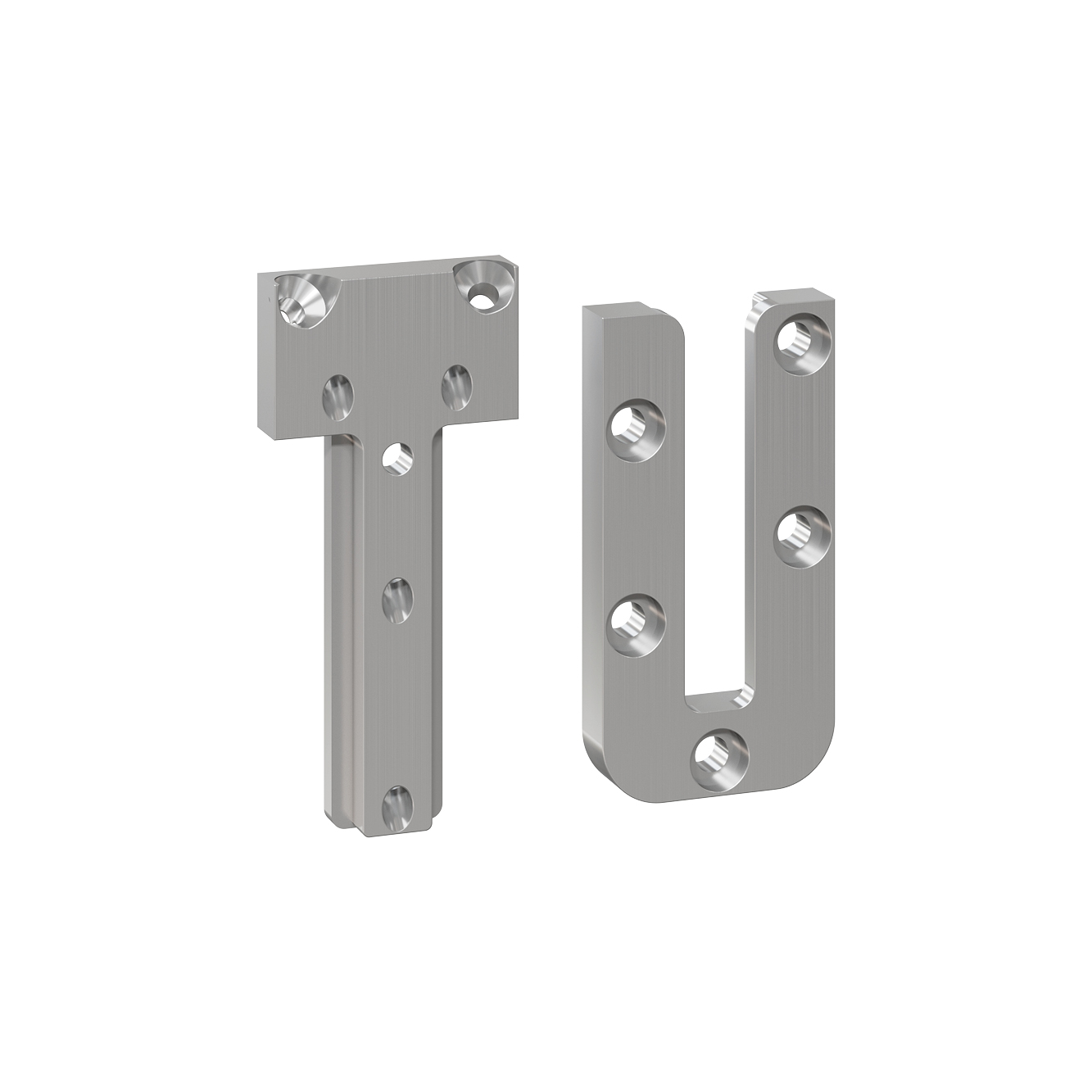

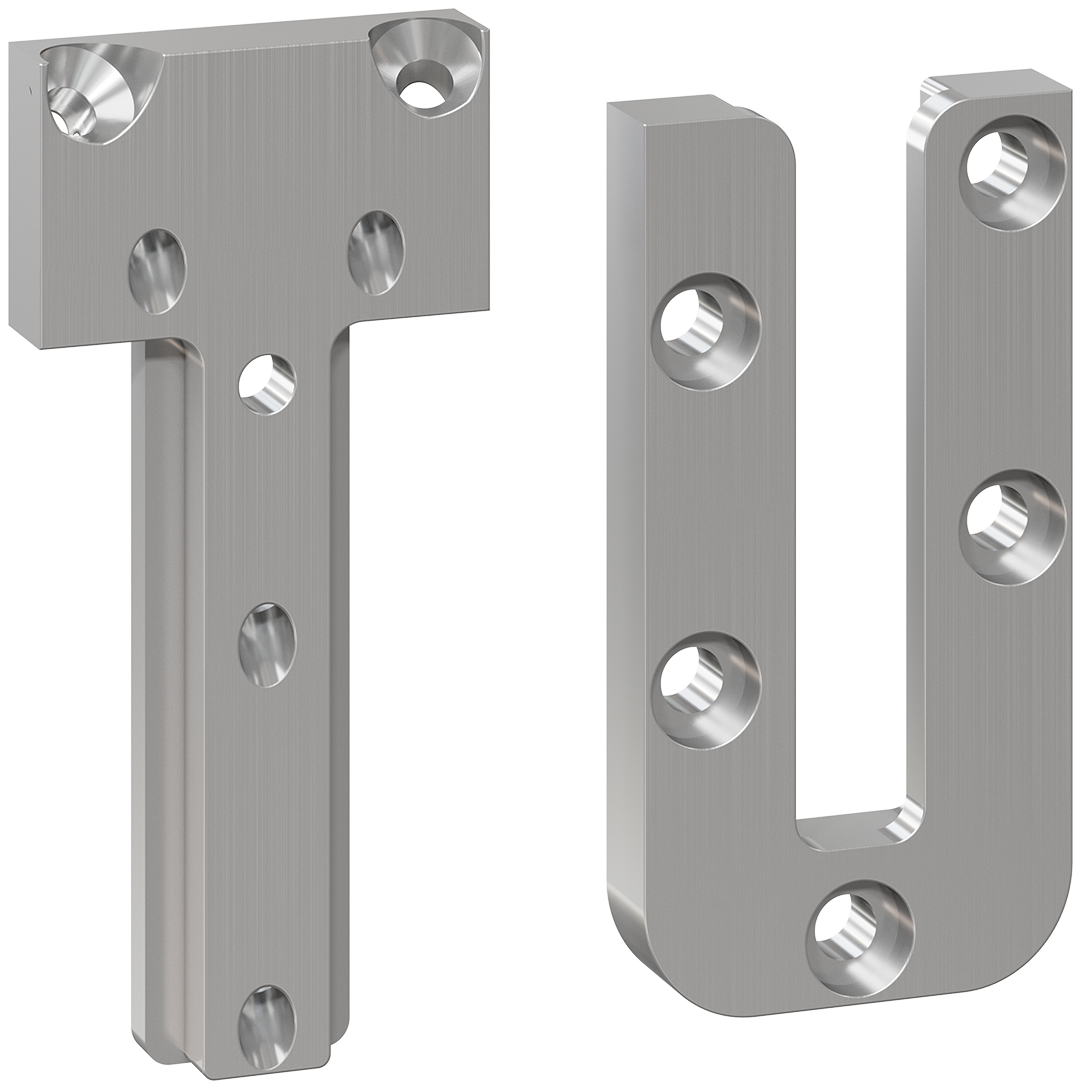

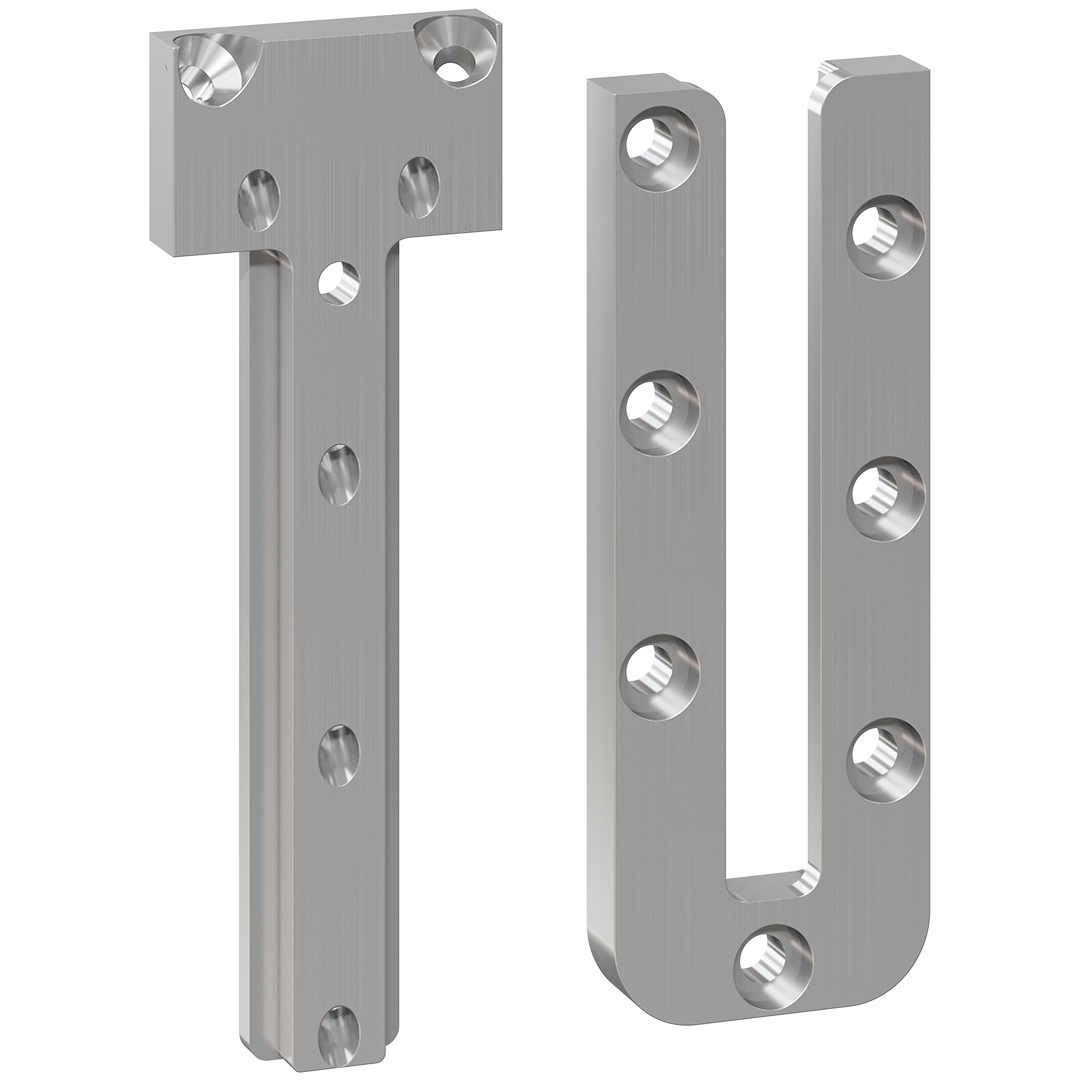

Soporte mediano de cola de milano de aluminio

El EGCL es un estribo de cola de milano diseñado para tomar pequeñas secciones de madera. Está optimizado para soportar cargas en todas las direcciones. Su diseño simplifica la instalación en la obra o en el taller.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Fuego

Aluminio

Detalles de producto

Imagenes

Características

Materia

Aluminio EN AW-6082 T-6 conforme a la norma NF EN 755-2:2000,
Espesor: 8 mm (parte soportada) y 8 mm (parte portante).

Ventajas

Montaje invisible con o sin laminación,
Puede utilizarse en una amplia gama de aplicaciones,
Dimensiones reducidas

Aplicaciones

Soporte

Portante: madera maciza, madera compuesta, madera laminada encolada
Soportado: madera maciza, madera compuesta, madera laminada encolada

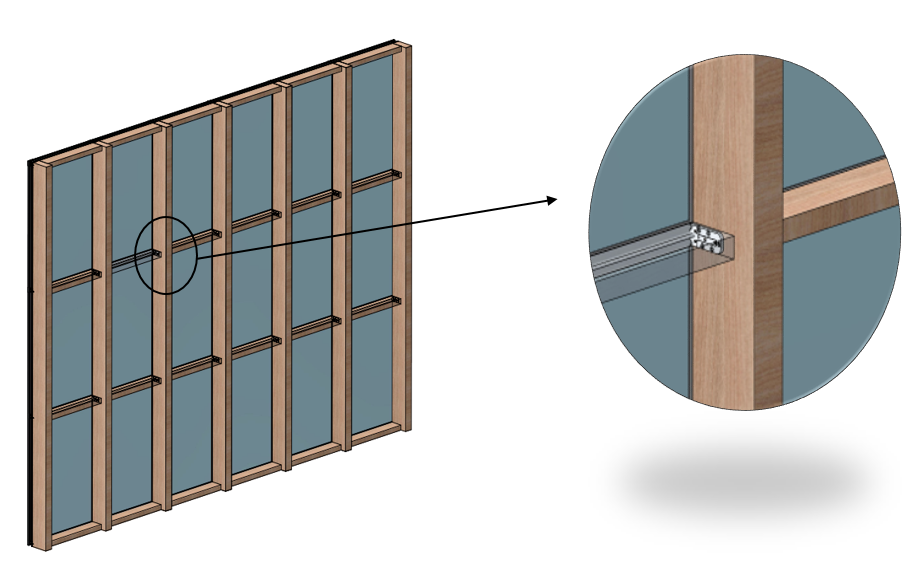

Áreas de uso

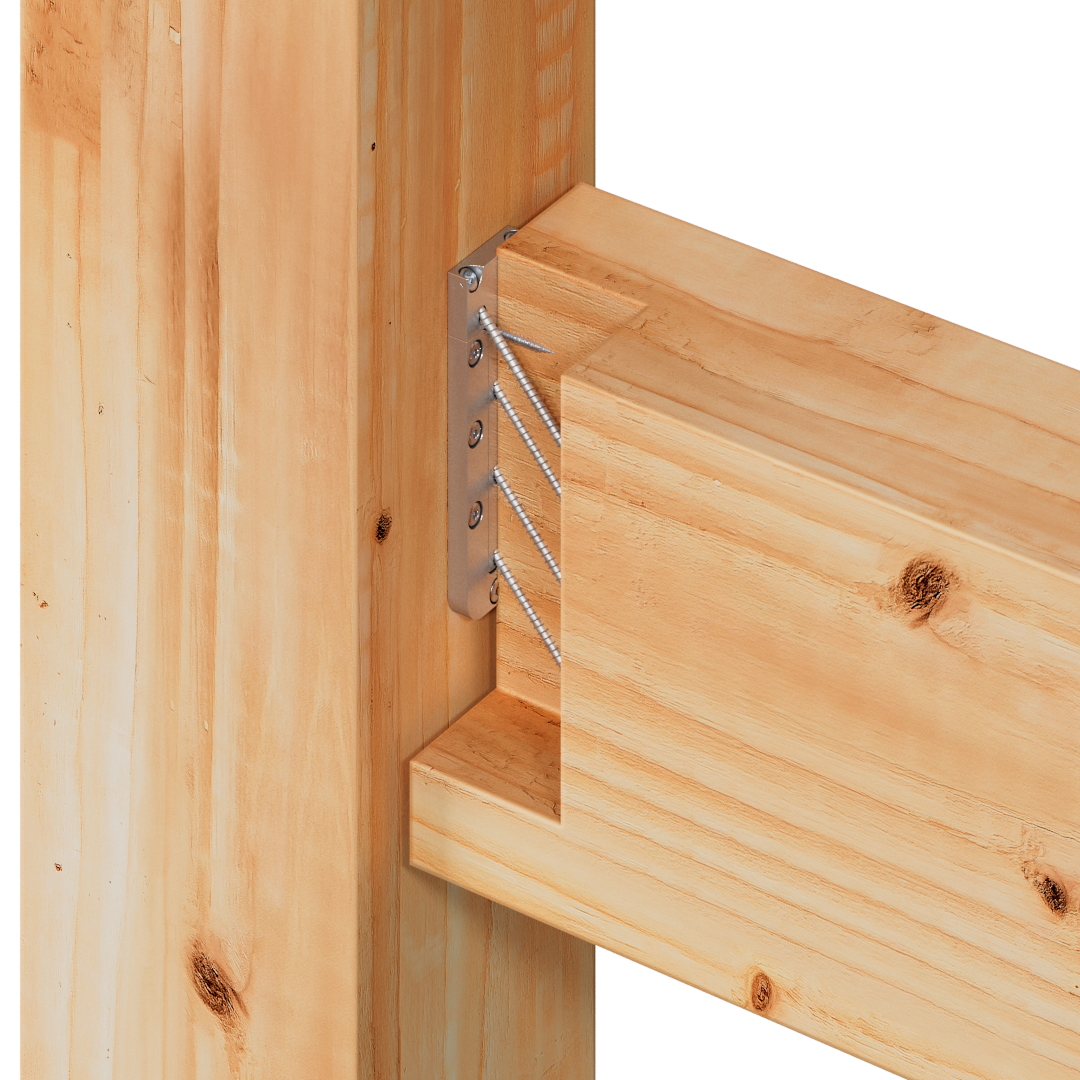

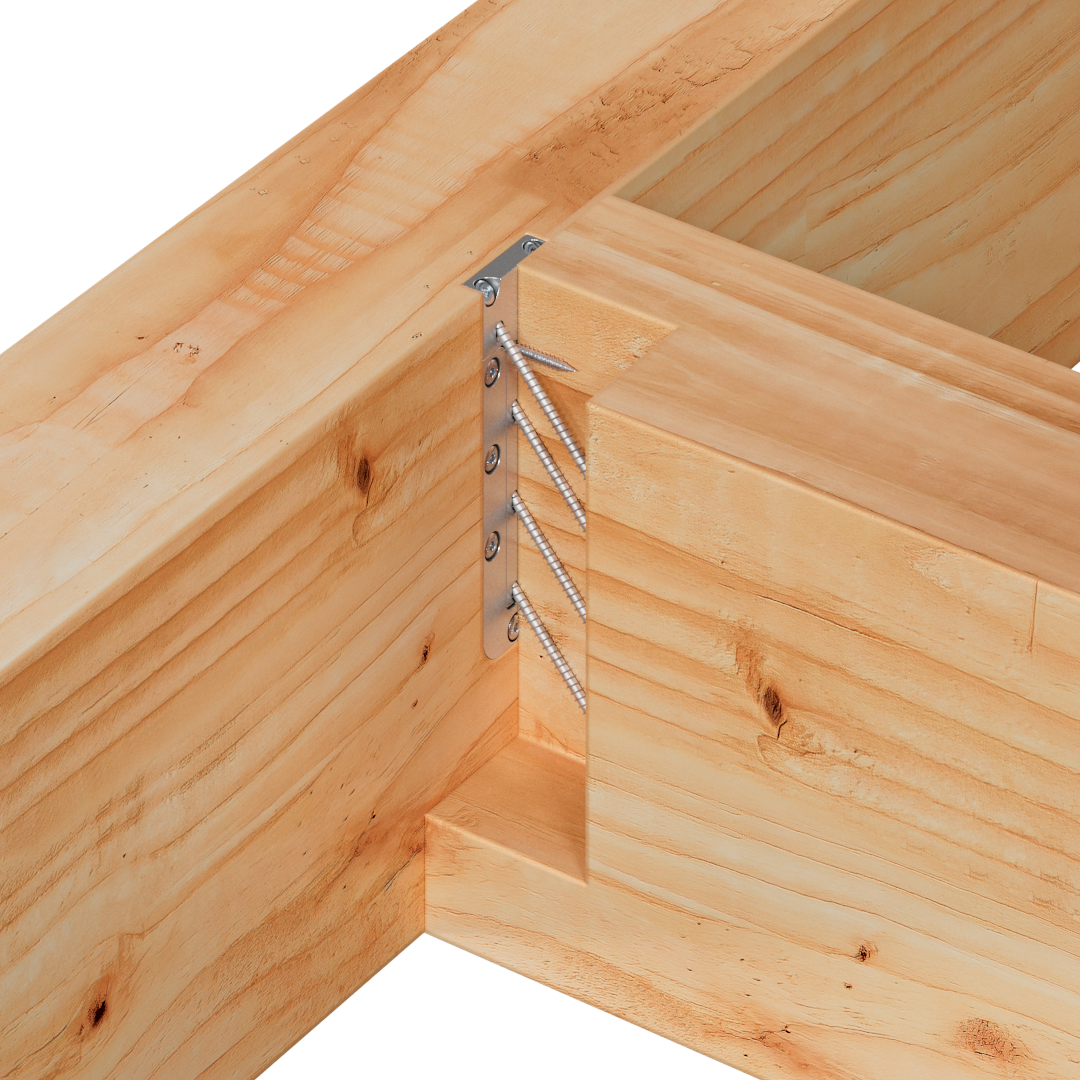

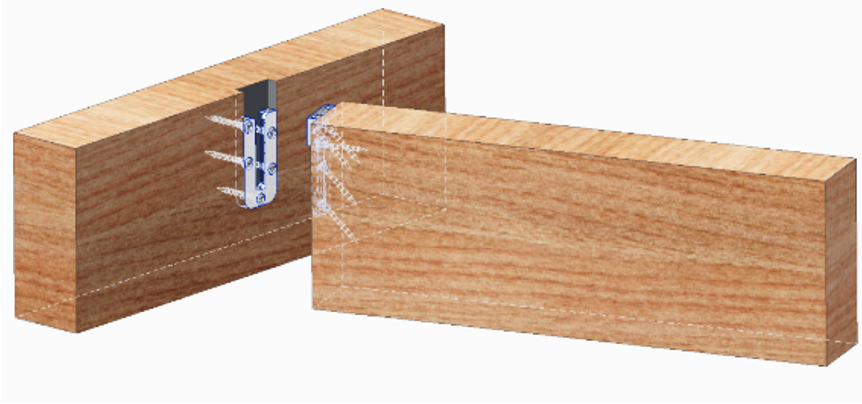

Viga sobre viga principal,

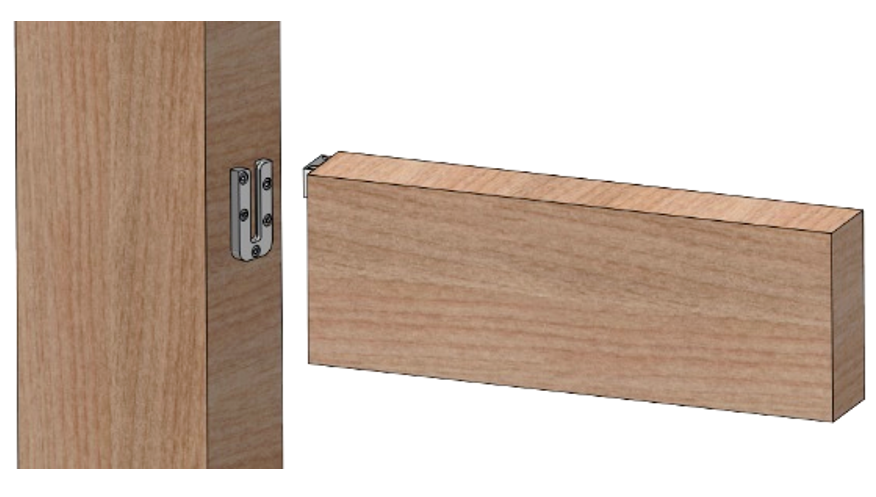

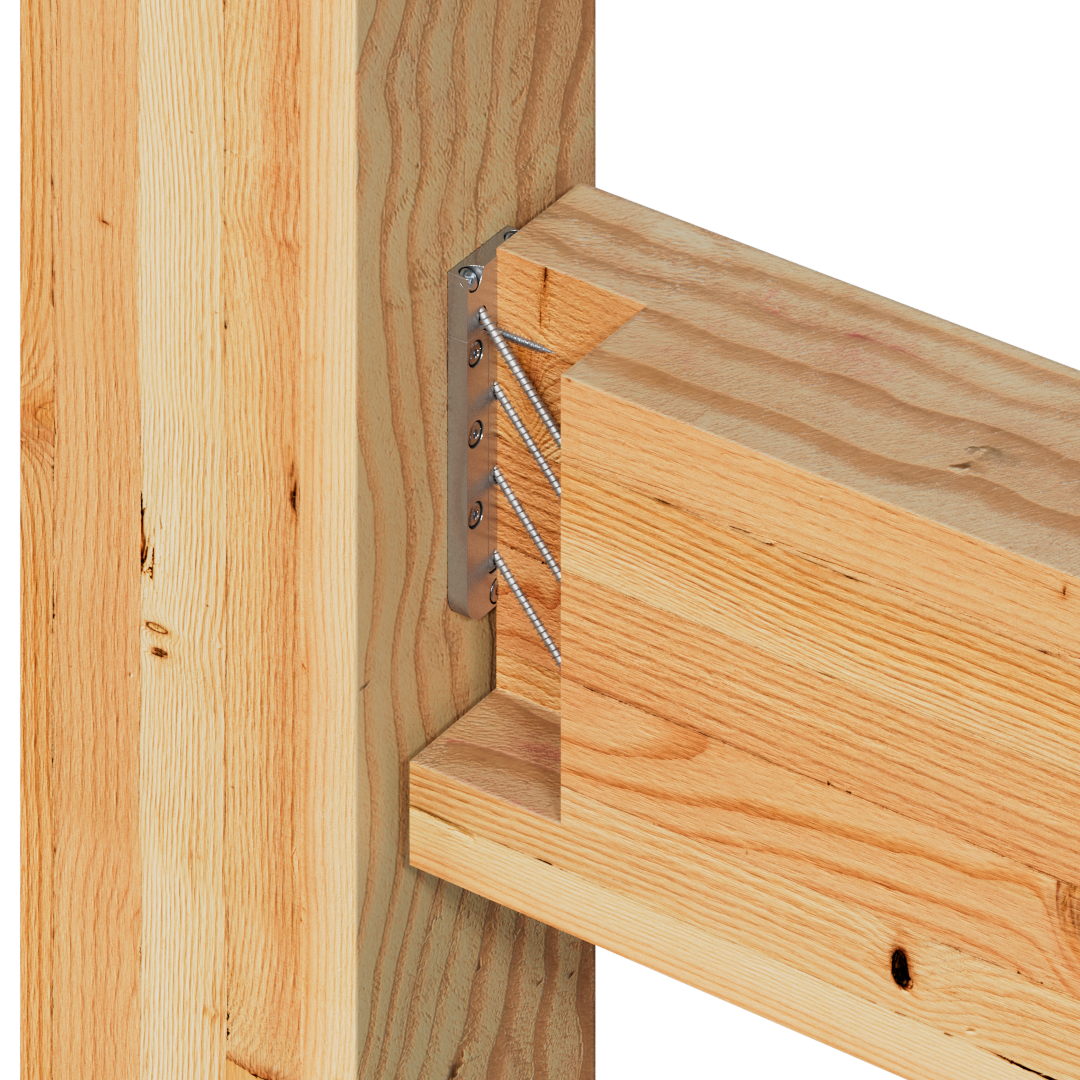

Viga sobre columna...

Instalación

El montaje de los estribos EGCL se simplifica mediante el uso de una plantilla de montaje disponible en stock. El avellanado se realiza utilizando una fresa de Ø16 mm y una arandela de Ø30 mm.

Datos técnicos

Dimensiones

Dimensiones

Modelo	dimensiones [mm]						Número de agujeros.			Peso [kg]
	A	B	C	D	E	t1 = t2	Parte Portante Ø5	Parte Soportada Ø4
	A	B	C	D	E	t1 = t2	90°	45°	90°
EGCL60	61	35	48	21	40	8	3	3 + 2	1	0.039
EGCL90	89	35	76	21	68	8	5	4 + 2	1	0.058
EGCL120	117	35	104	21	96	8	7	5 + 2	1	0.076

A excepción de los dos tornillos de elevación opcionales, rellene todos los agujeros con tornillos.
Para evitar la rotación y absorber las cargas ascendentes, laterales y axiales, se insertan dos tornillos opcionales totalmente roscados desde la vigueta a través del conector hasta el soporte.

Valores característicos - Conexión madera-madera

Modelo	Valores característicos - Madera sobre madera
	Número de fijaciones			Dimensiones mínimas de la viga [mm]		Valores característicos - Madera C24 [kN]
	Portante / Soportado	Viga		b	h	R_1,k		R2,k	R3,k	R4,k
	CSA 5,0x40	TTUFS 4,0x60	TTUFS 4,0x60 - opcional			Joist width
	CSA 5,0x40	TTUFS 4,0x60	TTUFS 4,0x60 - opcional			≥40mm	≥60mm
EGCL60	3	4	2	40	100	5.3	6.7	3.1	1.5	2.3
EGCL90	5	5	2	40	120	5.9	8.9	3.6	1.8	3.1
EGCL120	7	6	2	40	150	7.5	11.1	4.2	2.2	3.9

Los valores indicados se aplican a las dimensiones mínimas de la viga.
Para secciones transversales mayores y tornillos diferentes, deben observarse las especificaciones de la ETA correspondiente.

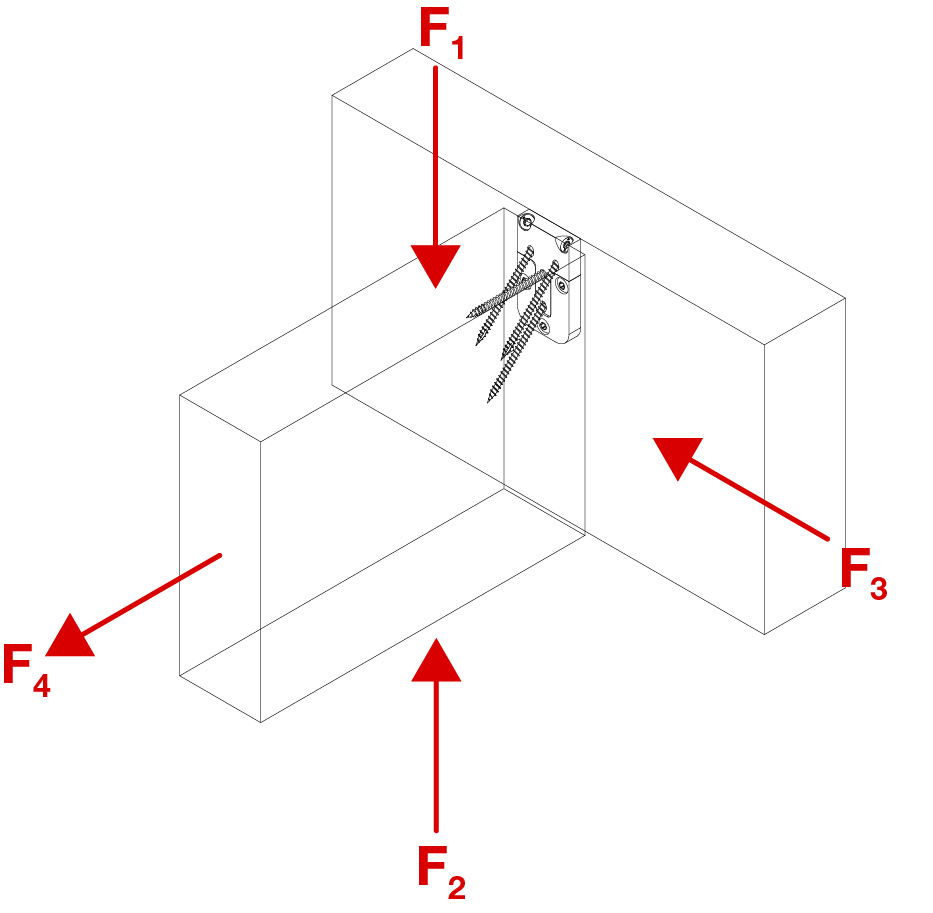

Si la fuerza se ejerce únicamente en la dirección F1, pueden omitirse los dos tornillos opcionales anteriores.

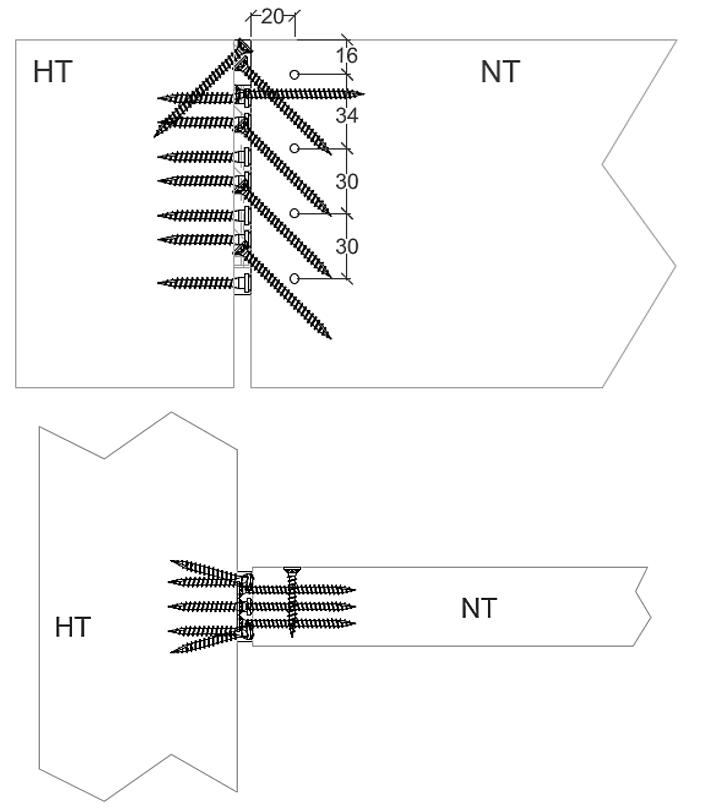

Valores característicos - R_3,k - incluidos los tornillos de refuerzo

Modelo	Tornillo de refuerzo TTUFS4,0x35 *	Characteristic capacities - R_3,k[kN] - depending of min. dimensions of joist [mm]
		Altura	width
		Altura	R3,k	50	60	70	80
EGCL60	3	100	2.6	3.3	3.9	4.6	5.2
EGCL90	3	120	3.1	3.9	4.7	5.2	6.2
EGCL120	4	150	3.9	4.9	5.9	6.8	7.8

* Los tornillos de refuerzo son siempre 5 mm más cortos que la anchura de la vigueta.

Instalación

Montaje

Fijaciones

Para garantizar las cargas, las puntas y los tornillos utilizados deben cumplir la norma ETE-04/0013 y las recomendaciones que figuran a continuación.
El Eurocódigo 5 permite el uso de puntas y tornillos no marcados CE. Sin embargo, esto supone una reducción significativa de las cargas. Consulte los cálculos de fijación del Eurocódigo 5.

Sobre soportado:

Tornillos TTUFS Ø4,0

Sobre portante:

Tornillo CSA Ø5.0
