END

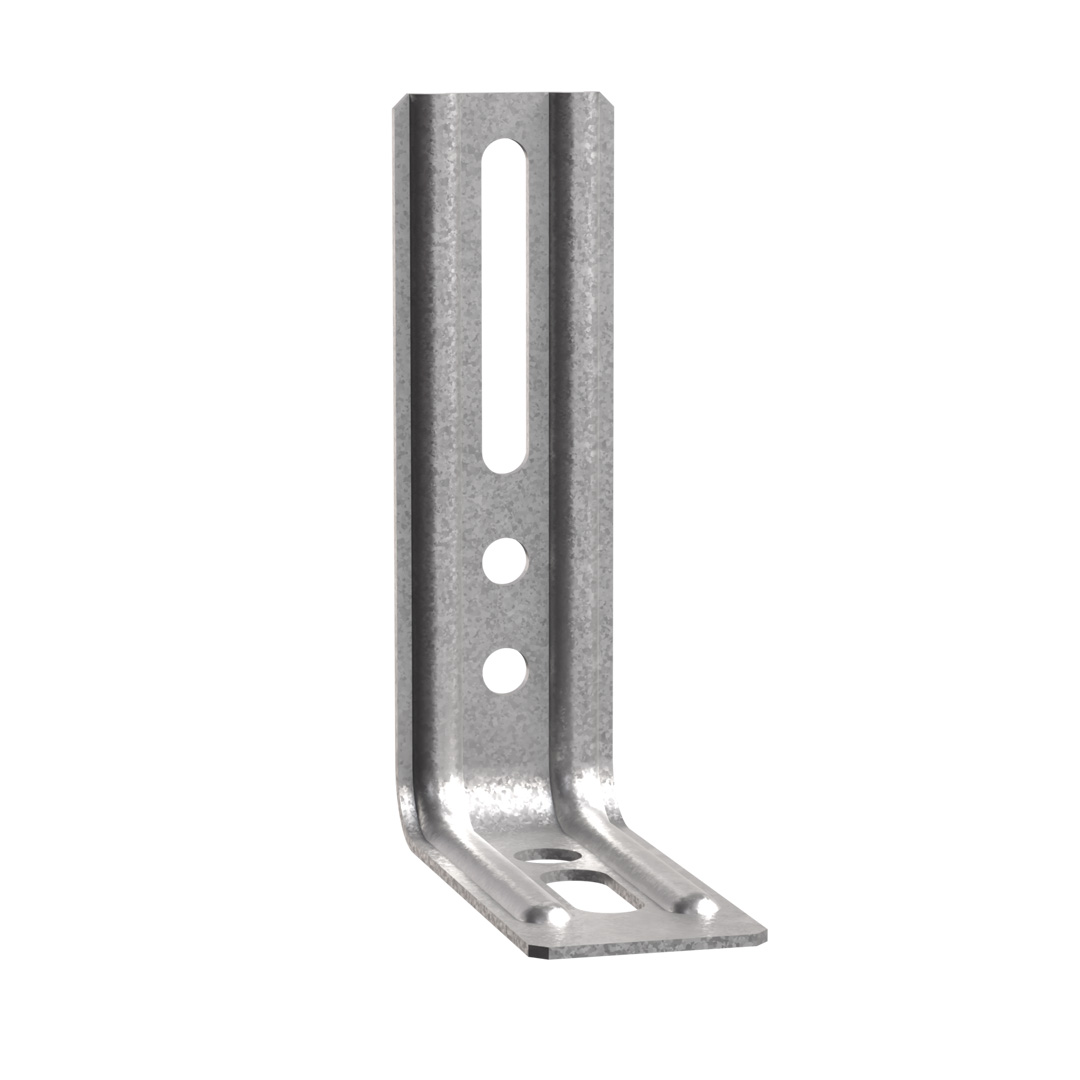

Escuadra recta con nervios
Las escuadras END se han rediseñado por completo para conseguir que ofrezcan una polivalencia aún mayor de cara a su uso.

Clase de servicio 2
EPD

Interior

Acero galvanizado Z275
Detalles de producto
Características
Materia
- Acero galvanizado S250GD +Z275 según NF EN 10346,
- Espesor : 1,5 mm.
Ventajas
- Amplia gama para una gran variedad de usos,
- Puede utilizarse en madera y hormigón,
- Respeta el DTU36.5,
- Agujeros oblongos que facilitan el ajuste de las uniones,
- Resistencia estampada en la escuadra.
Aplicaciones
Soporte
- Elemento principal : madera, hormigón, acero, ...
- Elemento secundario : estructuras de carpintería de PVC, madera, aluminio, acero, ...
Campos de uso
- Fijación de estructuras de carpintería de interiores y exteriores,
- Marcos de puertas y ventanas,
- Armazones pequeños.
Datos técnicos
Dimensiones y Cargas Admisibles
| Referencia | Capacidad de la escuadra | Dimensiones del crampón | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Other type of loads | Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Agujeros Ala B | Otro | ||||||||
| Valeurs admissibles según DTU36.5[daN] | A[mm] | B[mm] | C[mm] | Espesor[mm] | Redondo | Oblongo | Redondo | Oblongo | Peso[kg] | |||
| R1,d | Ø6.5 | Ø6.5x20 | Ø6.5x30 | Ø6.5x45 | Número | Ø9x20 | ||||||
| END40/1.5 | 14.5 | 40 | 71.5 | 30 | 1.5 | - | - | - | - | 1 | 1 | 0.032 |
| END55/1.5 | 14.5 | 55 | 71.5 | 30 | 1.5 | - | - | - | - | 1 | 1 | 0.036 |
| END70/1.5 | 14.5 | 70 | 71.5 | 30 | 1.5 | - | - | - | - | 1 | 1 | 0.04 |
| END85/1.5 | 14.5 | 85 | 71.5 | 30 | 1.5 | 1 | - | - | - | 1 | 1 | 0.045 |
| END100/1.5 | 14.5 | 100 | 71.5 | 30 | 1.5 | 2 | - | - | - | 1 | 1 | 0.05 |
| END115/1.5 | 14.5 | 115 | 71.5 | 30 | 1.5 | 3 | - | - | - | 1 | 1 | 0.055 |
| END130/1.5 | 14.5 | 130 | 71.5 | 30 | 1.5 | 4 | - | - | - | 1 | 1 | 0.06 |
Instalación
Montaje
Fijaciones
Sobre madera :
- Tornillos para madera Ø6.0. (TTUFS)
- Puntas para madera Ø6.0.
Sobre hormigón :
- Anclaje de impacto TPP 8-60/20.
Sobre metal :
- Pernos Ø8.
Instalación
- Aproxime el elemento para fijar al soporte.
- Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
- Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
- Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.
Certificación
Declaraciones ambientales de productos (DAP)
Sin historial disponible
