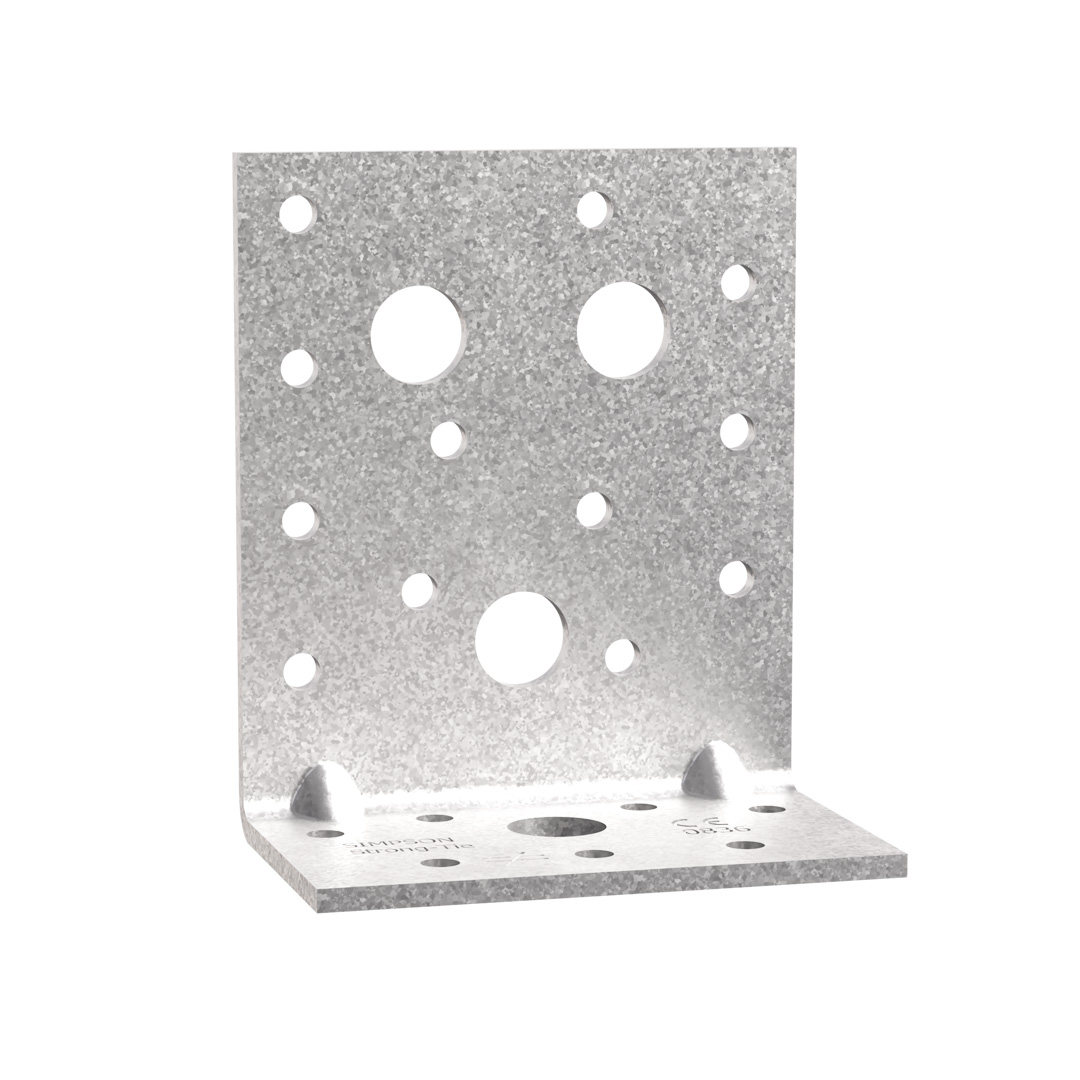

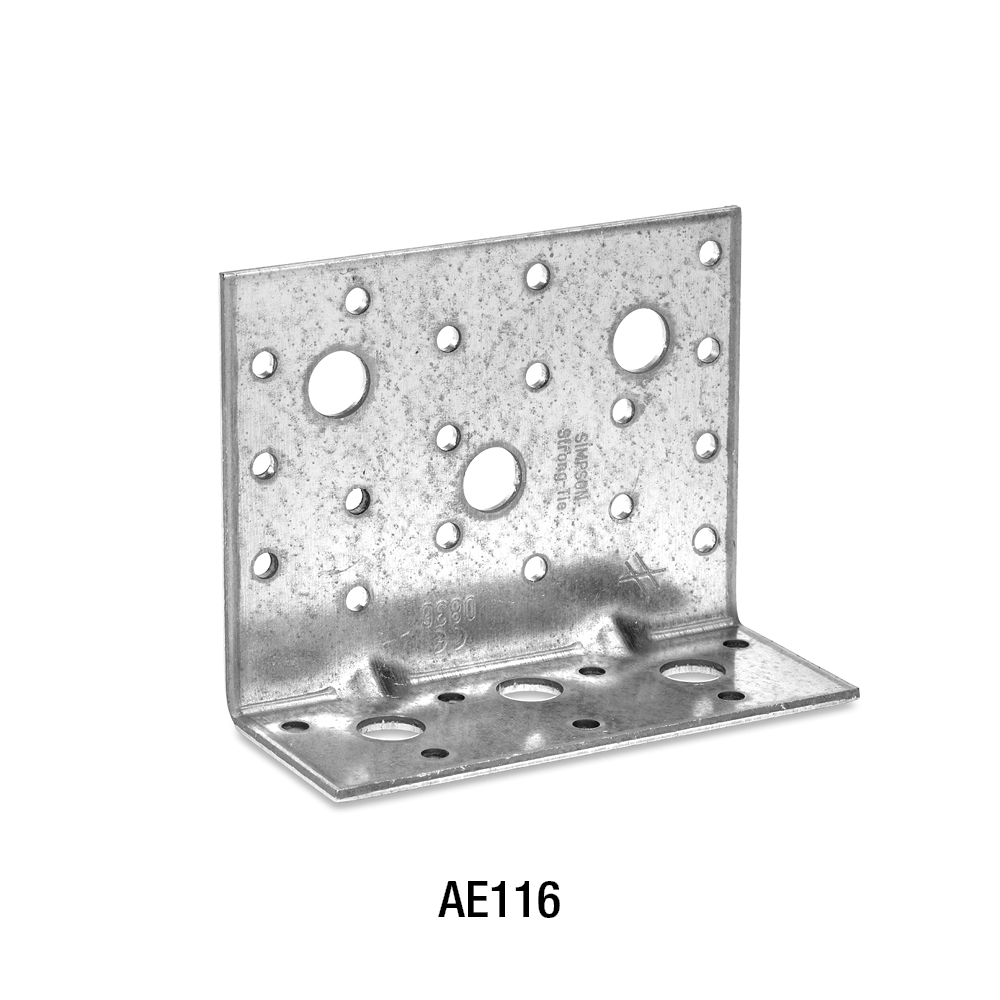

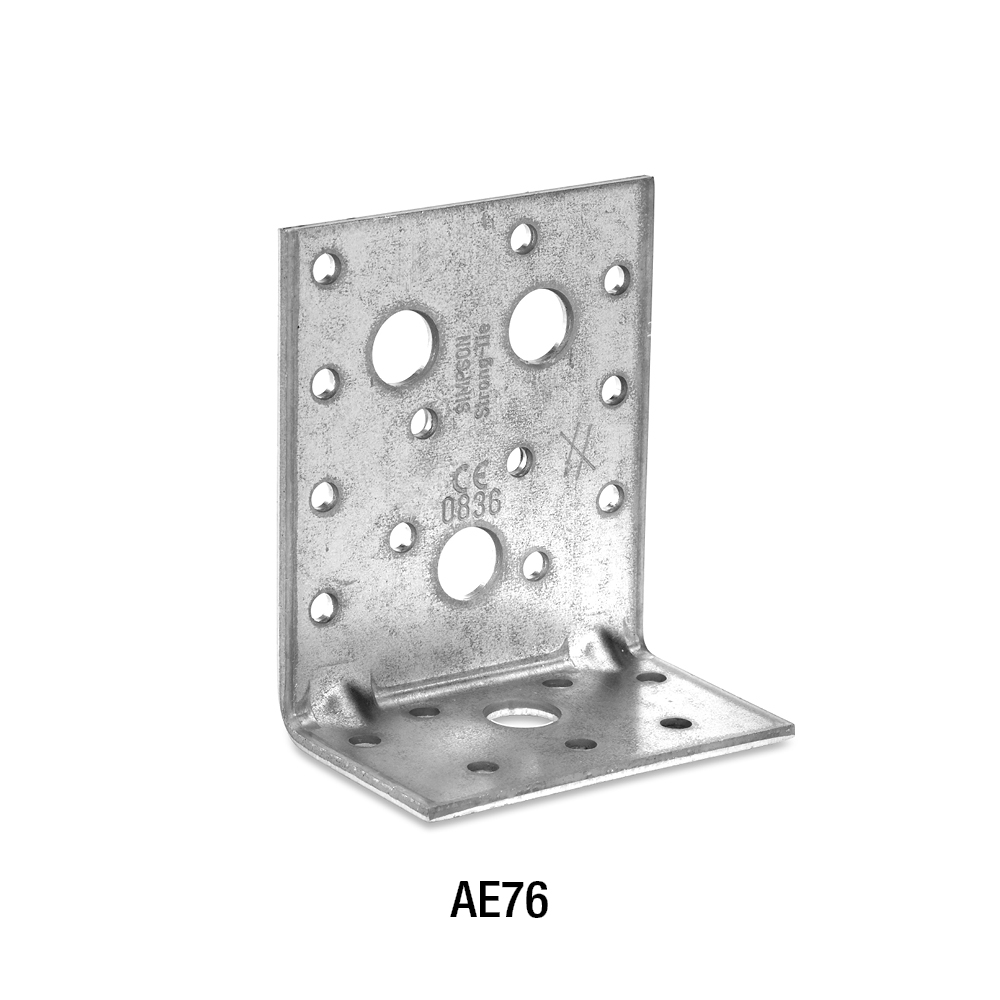

AE

Escuadra reforzada

La escuadra AE está especialmente adaptada a la aplicación de cargas laterales gracias a su gran anchura. Se puede utilizar sobre soporte de madera o sobre soporte rígido.

Marcado CE
Marcado CE
DITE
DITE
Nuevo
Nuevo
EPD
EPD
Clase de servicio 2
Clase de servicio 2
Interior
Interior
Acero galvanizado Z275
Acero galvanizado Z275
Disponible en el Connector Selector
Disponible en el Connector Selector

Detalles de producto

Imagenes

Características

Materia

  • Acero pregalvanizado S250GD + Z275 según NF EN 10346

Ventajas

  • Se puede utilizar para las uniones de madera-madera o madera-hormigón.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, CLT (AE116), hormigón
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, CLT (AE116)



Campos de aplicación

  • Fijación de largueros y montantes,
  • Anclaje de cabrios,

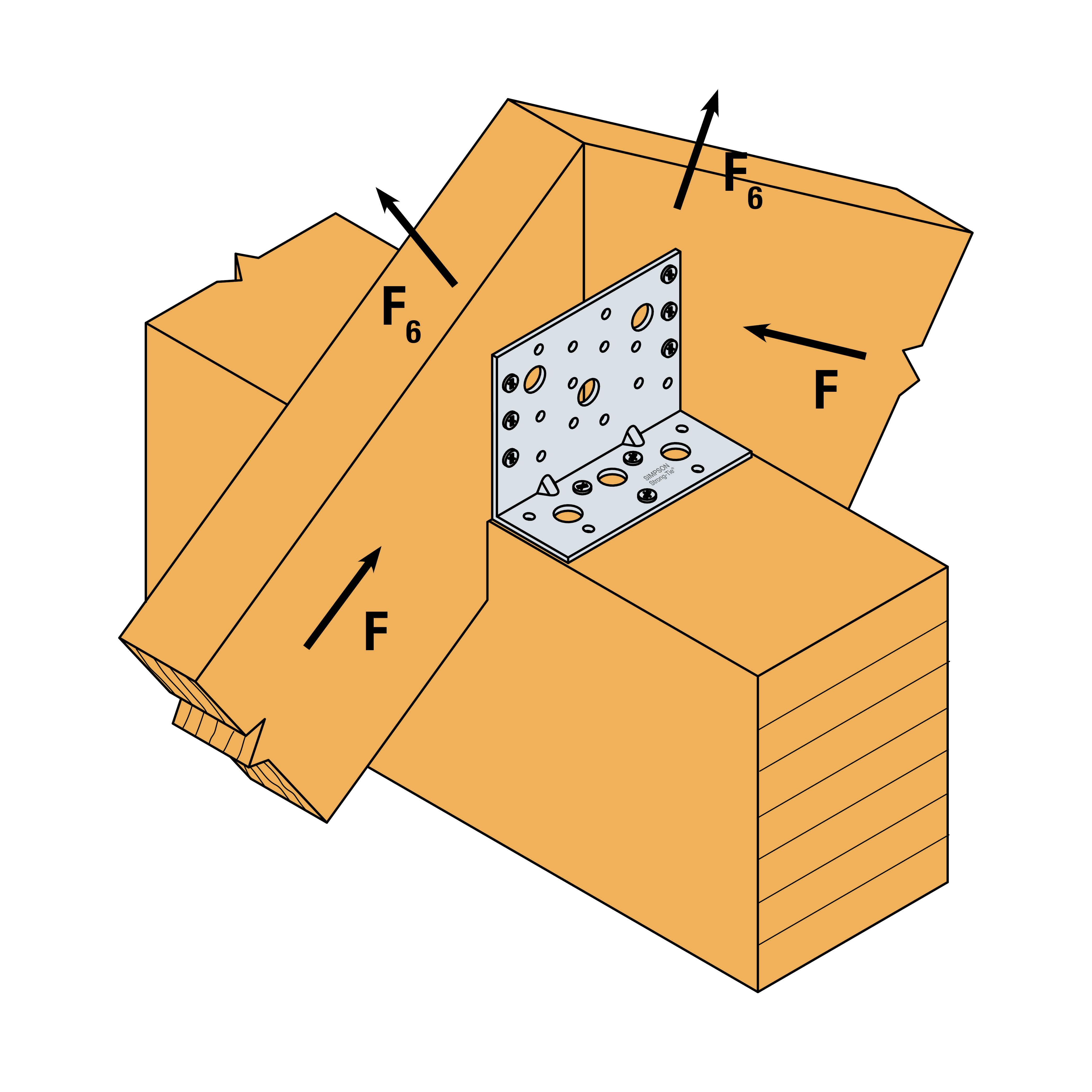

  • Fijación de tableros contralaminados (CLT)...

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros Ala A[mm]Agujeros Ala B[mm]
Cantidad por cajaPeso[kg]A[mm]B[mm] C[mm]Espesor[mm]RedondoRedondo
Ø5[mm]Ø13Ø5[mm]Ø13[mm]
AE11650.00.349048116318373

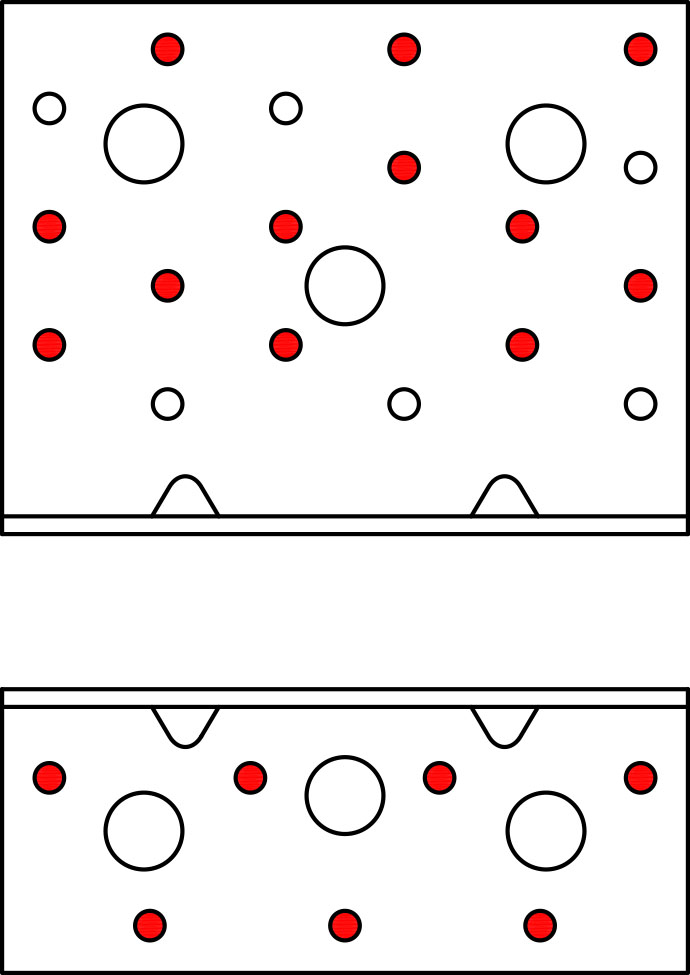

Valores Característicos - Madera sobre madera - Clavado total

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ[kN]R4/5,k
CdadCdadCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
AE1161275.17.714.7202.8/kmod^0.254/kmod^0.25

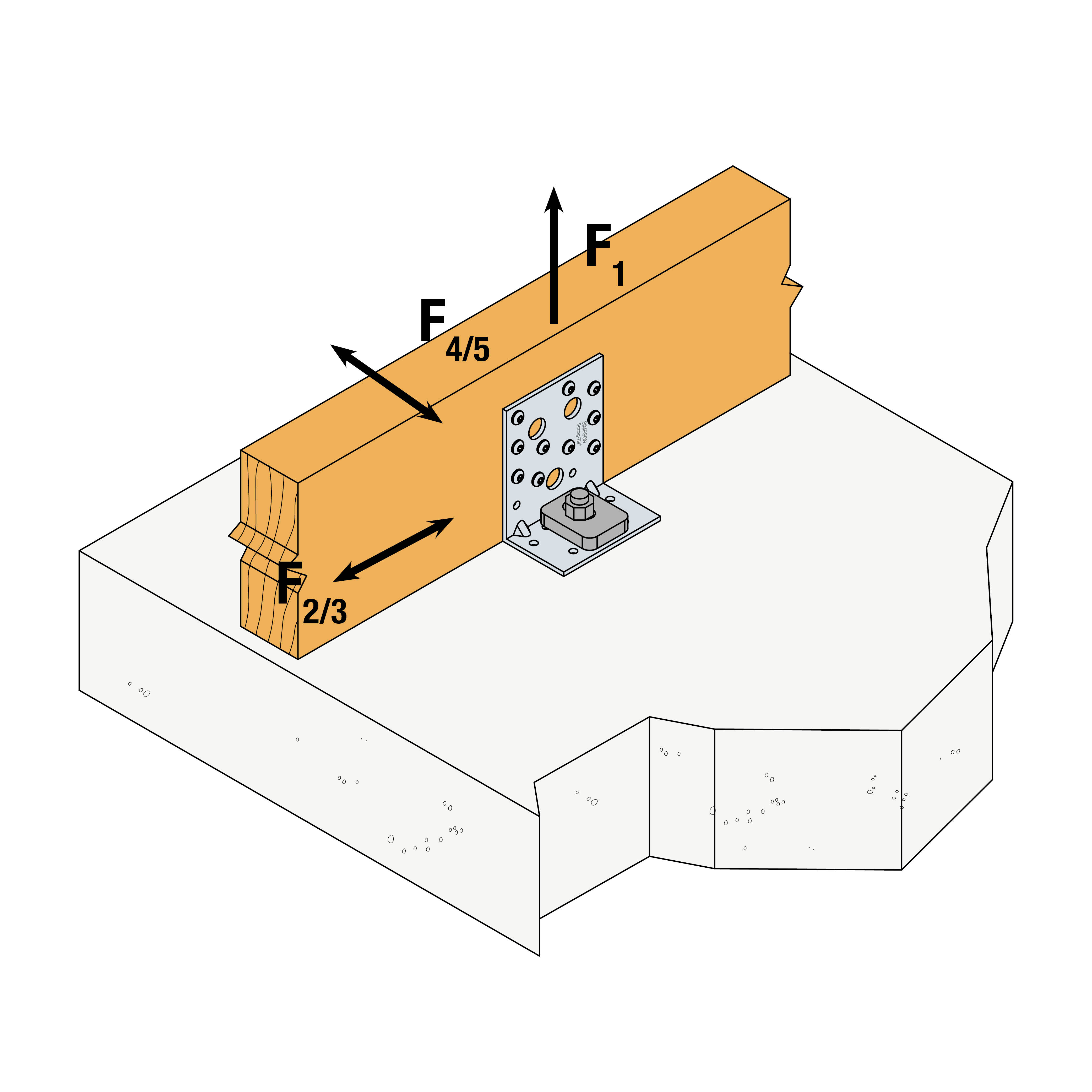

  1. R4,k / 5,k se determinan para una madera con una anchura b = 75 mm y una excentricidad e = 130 mm.
  2. Si el diseño de la estructura evita la rotación del elemento de madera, entonces, los valores R1,k y R2,k en una unión con una sola escuadra, pueden considerarse igual a la mitad de los valores indicados en la tabla.

* Para otras configuraciones de uniones (plano de clavado, dirección del esfuerzo...), consulte el ETA-06/0106.

Valores Característicos - Madera sobre madera - Clavado parcial

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre madera - Clavado parcial
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖR4,k = R5,k(1)
CdadCdadCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
AE1168.07.05.17.711.916.92.8/kmod^0.254/kmod^0.25
  1. R4,k / 5,k se determinan para una madera con una anchura b = 75 mm y una excentricidad e = 130 mm.
  2. Si el diseño de la estructura evita la rotación del elemento de madera, entonces, los valores R1,k y R2,k en una unión con una sola escuadra, pueden considerarse igual a la mitad de los valores indicados en la tabla.

* Para otras configuraciones de uniones (plano de clavado, dirección del esfuerzo...), consulte el ETA-06/0106.

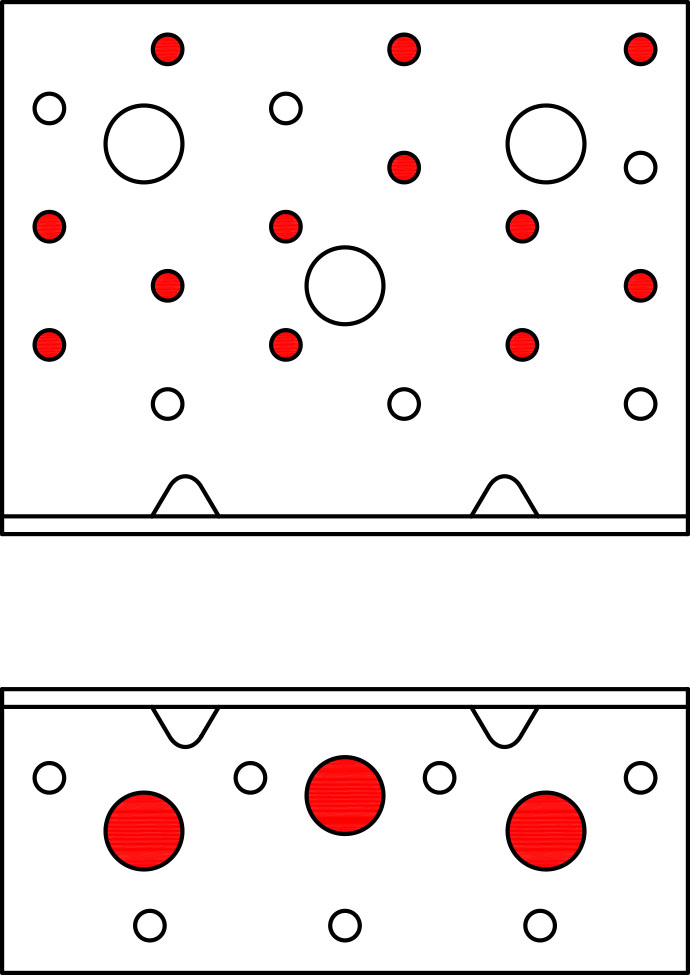

Valores característicos - Madera sobre hormigón

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre hormigón
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖR4/5,k
CdadTipoCdadTipoCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
AE11612CNA*2M1220.7min: 33.3 ; 28.1/kmod2325.5--
  1. La capacidad resistente del anclaje debe ser de 15,3 kN como mínimo para el arranque y la cizalladura. La capacidad resistente de la unión debe reducirse proporcionalmente si la resistencia del anclaje es inferior a 15,3 kN.
  2. R4,k / 5,k se determinan para una madera con una anchura b = 75 mm y una excentricidad e = 130 mm.
  3. Si el diseño de la estructura evita la rotación del elemento de madera, entonces, los valores R1,k y R2,k en una unión con una sola escuadra, pueden considerarse igual a la mitad de los valores indicados en la tabla.

* Para otras configuraciones de uniones (plano de clavado, dirección del esfuerzo...), consulte el ETA-06/0106.

Valores Característicos simplificados - Madera sobre hormigón

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos simplificados - Madera sobre hormigón
FijacionesValores Característicos simplificados - Madera sobre madera C24 - 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ
CdadTipoCdadTipoCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
AE11612.0CNA2.0M1220.731.22325.5

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.

** Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.

Valores Característicos - CLT sobre CLT - Tornillos Ø12 para conectores - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Viga CLT sobre viga CLT - Conexión con tornillos Ø12 para conectores
Valores Característicos - Madera CLT - 2 escuadras por unión[kN]Fijaciones
R₁,ₖR₂,ₖ=R₃,ₖAla AAla B
SSH12x80SSH12x80CantidadTipoCantidadTipo
AE1163329.53.0SSH3.0SSH

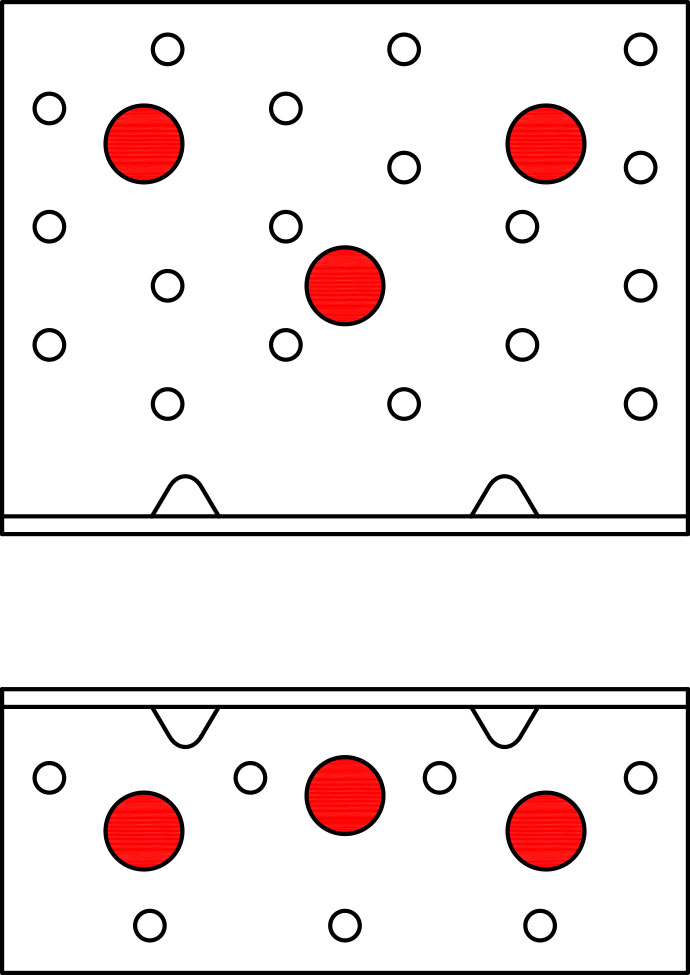

Instalación

Montaje

Fijaciones

Madera sobre madera :

  • CNA Ø 4.0 x 35 - 40 - 50 - 60 mm
  • CSA Ø 5.0 x 35 - 40 - 50 mm

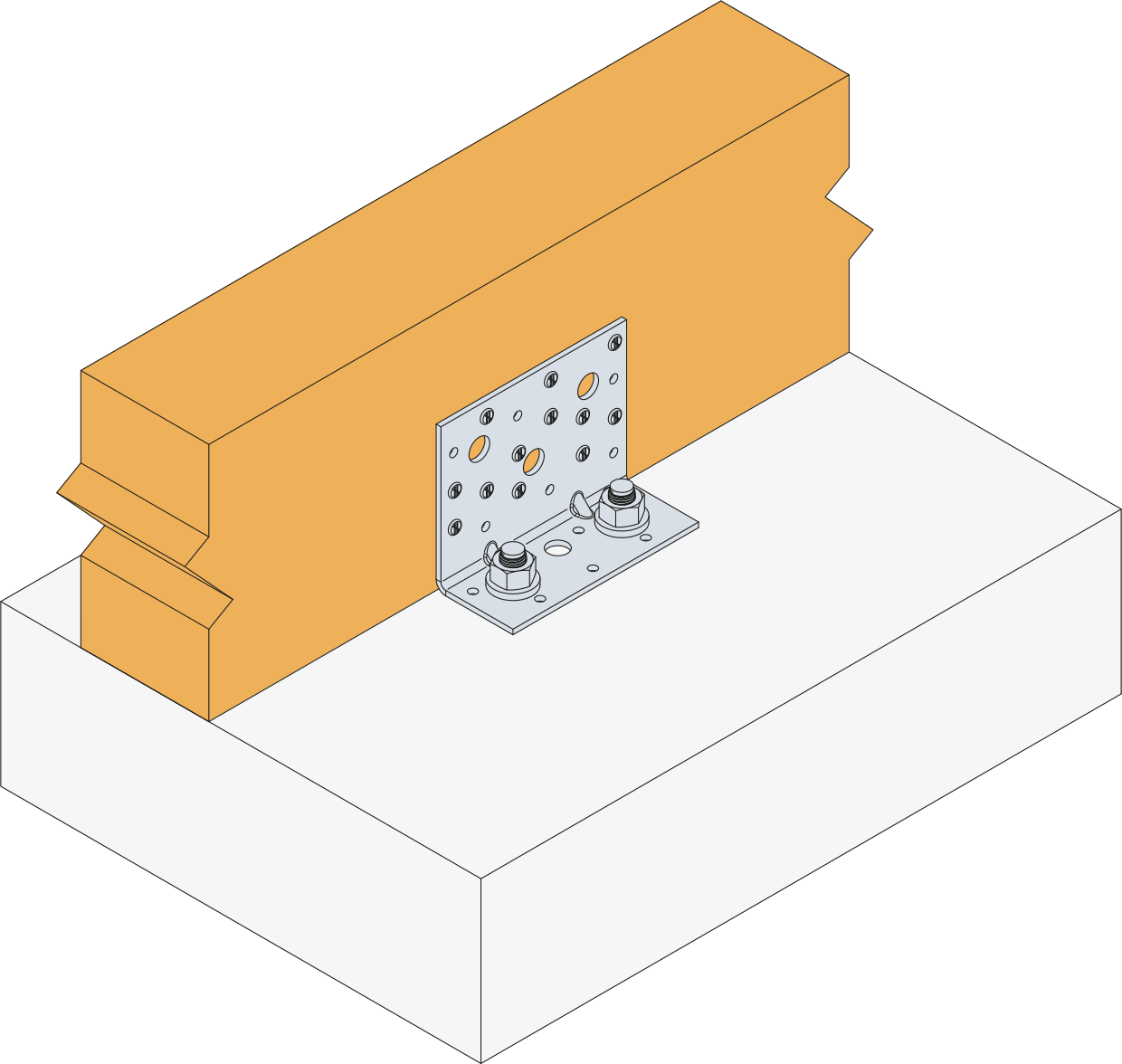

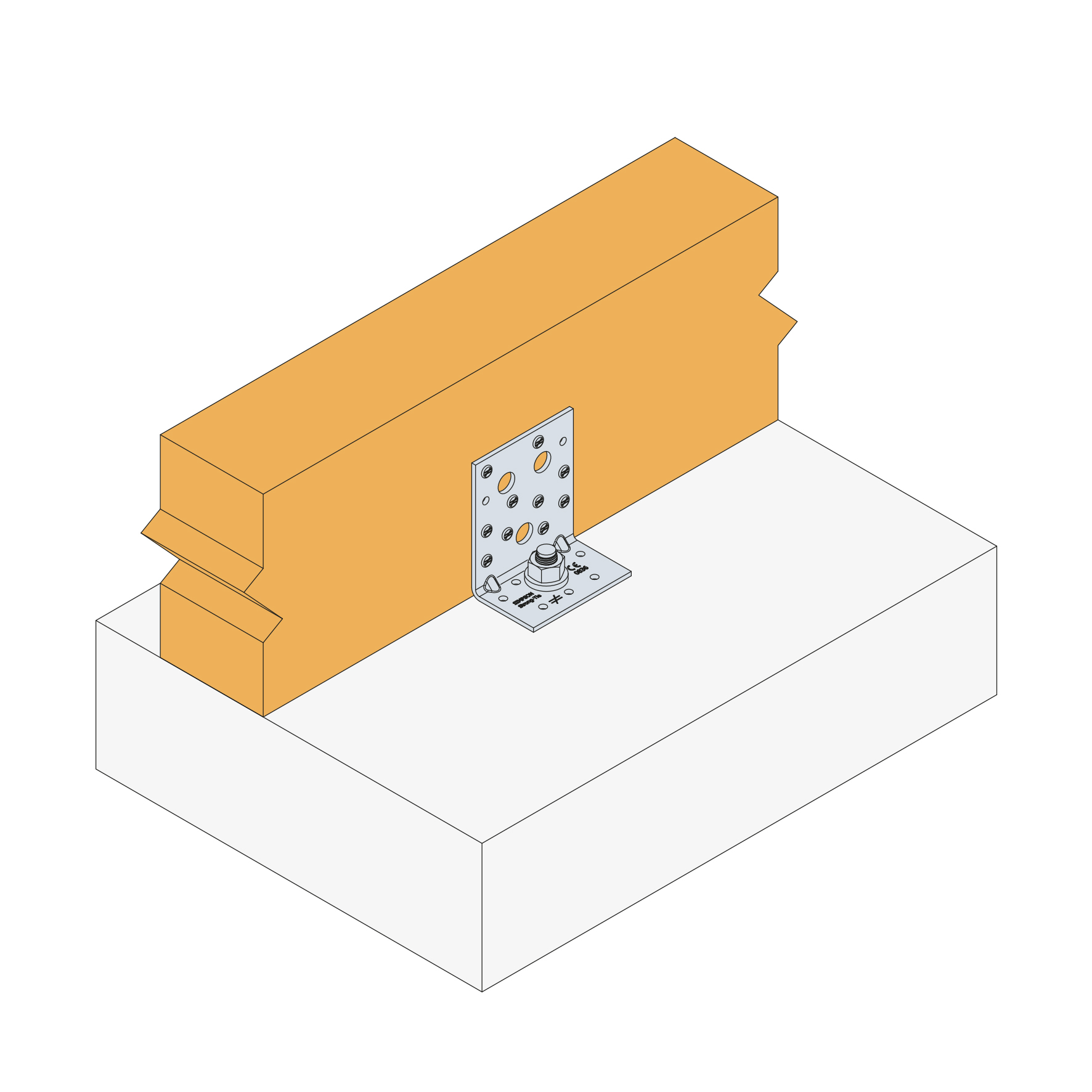

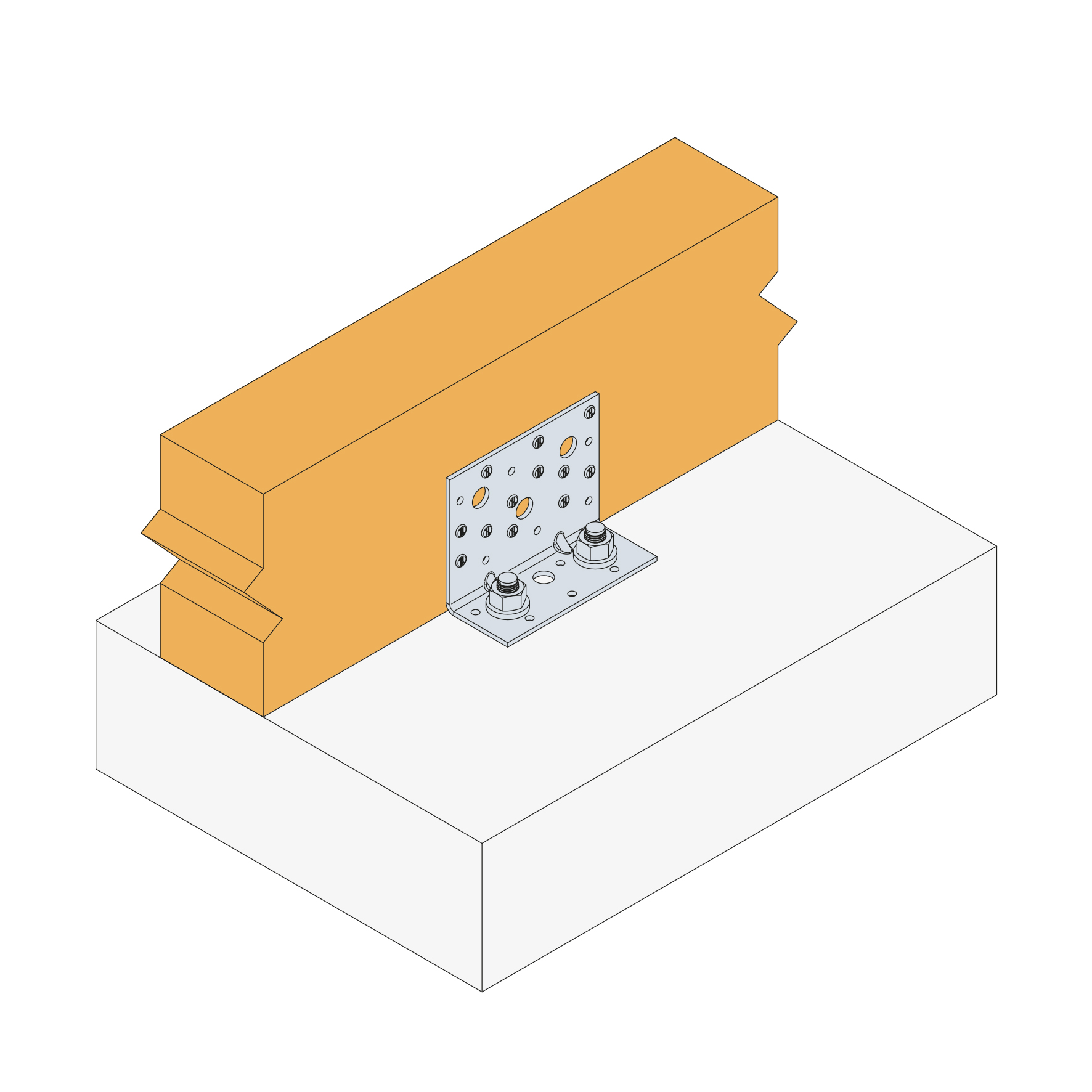

Madera sobre hormigón :

  • Uno o dos pernos FM 753 evo M12x119 con arandela US40/40/10G

CLT sobre CLT :

  • SSH Ø12,0 x 80 mm (para AE116)
