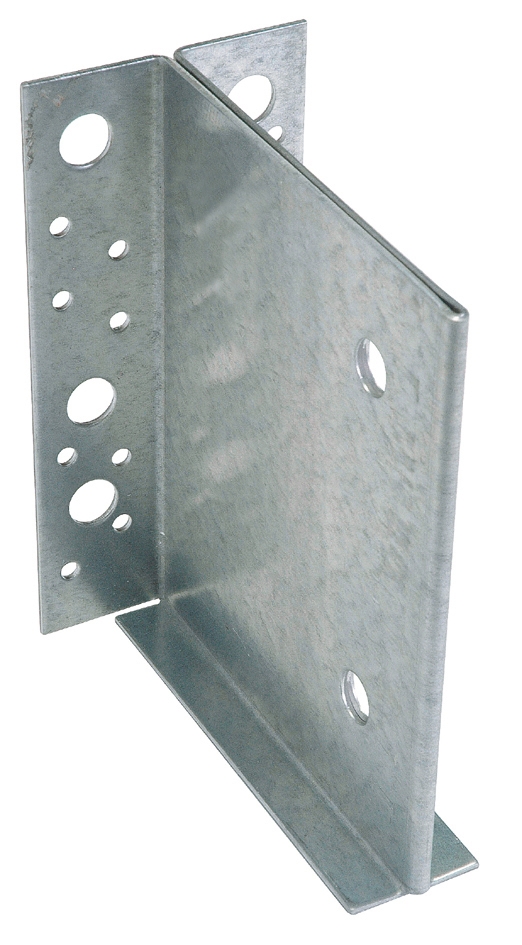

Estribo con alma interior

Los estribos con alma interior permiten conseguir uniones discretas. El talón inferior sirve para posicionar el estribo con respecto al elemento de madera, lo que facilita el montaje de las clavijas.

Ficha técnica

Marcado CE

DITE

EPD

Acero galvanizado Z275

Interior

Clase de servicio 2

Detalles de producto

Imagenes

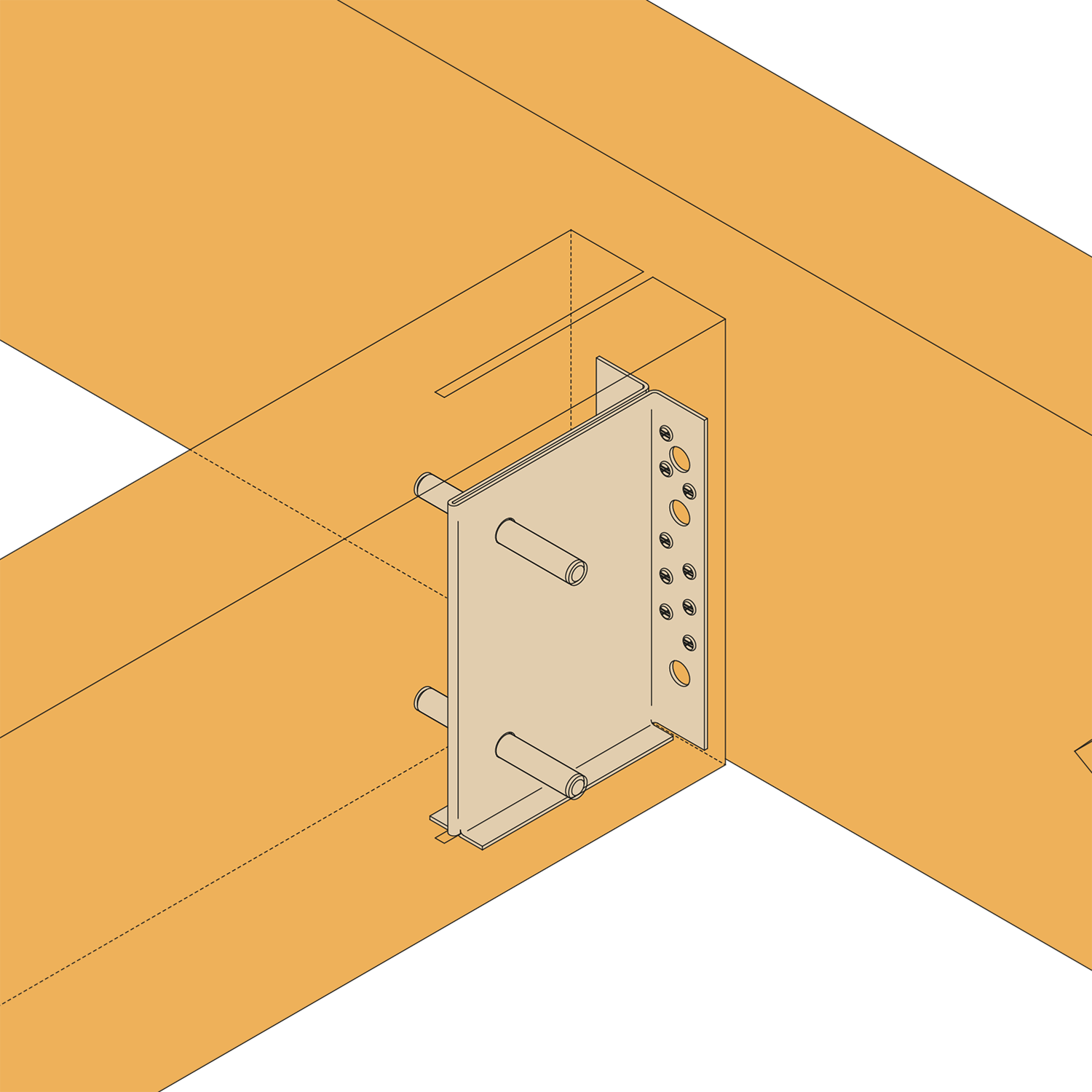

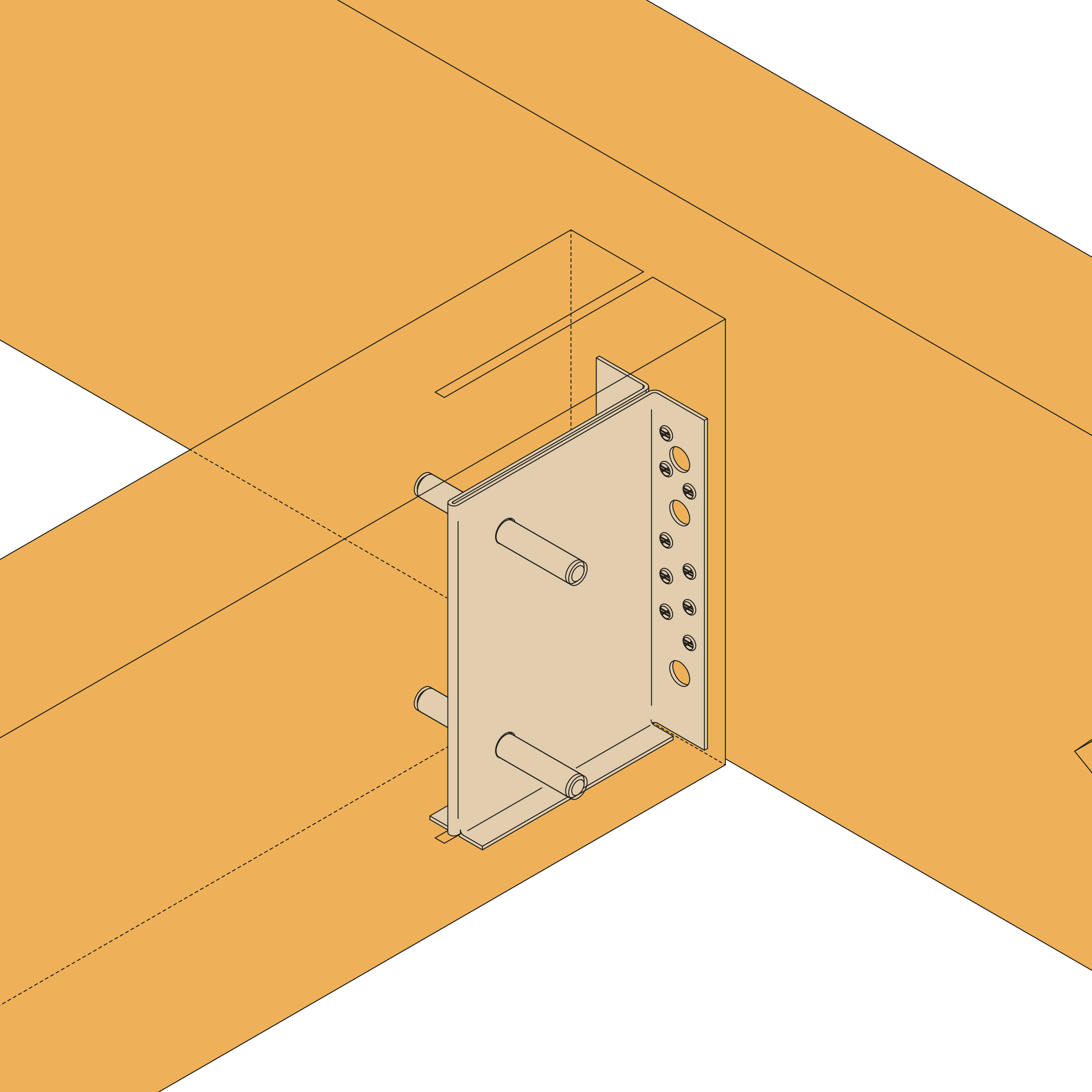

Unión de vigas

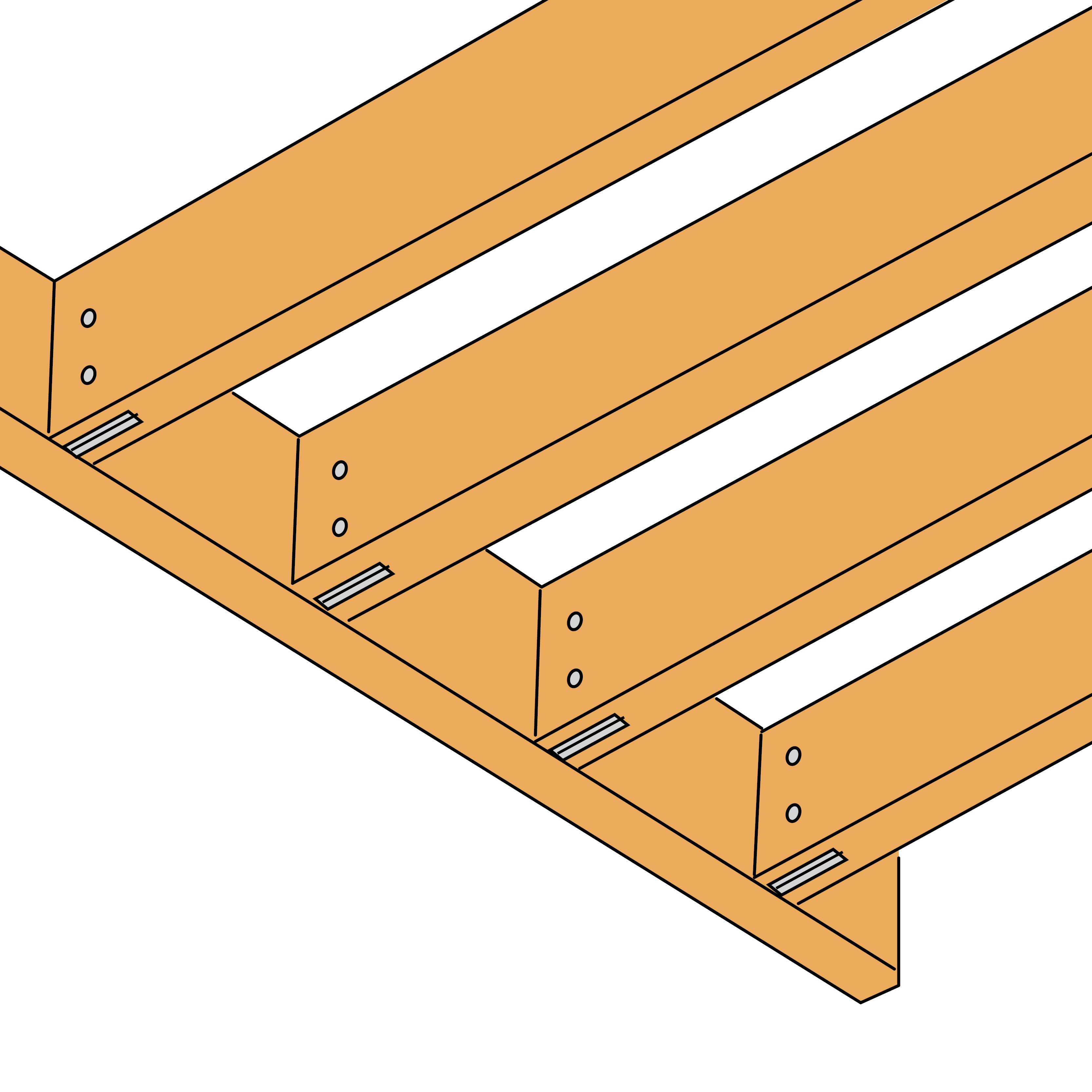

Unión discreta de vigas a la vista

Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor : 2 mm.

Ventajas

Ensamblaje invisible,
Fijación sobre madera,
Instalación optimizada conforme con los Eurocódigos.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada,
Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Vigas,
Correas,
Vigas planas y montantes.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Sección de la madera[mm]			Dimensiones del soporte[mm]	Dimensiones y Valores Característicos[mm]						Agujeros soporte[mm]		Agujeros viga[mm]	Otro
	Anchura		Altura[mm]	Anchura pilar	A[mm]	B[mm]	C[mm]	D[mm]	Esp1[mm]	Esp2[mm]	Redondo		Redondo	Peso[kg]
	Mín.[mm]	Máx.[mm]	Máx.[mm]	Mín.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	Esp1[mm]	Esp2[mm]	Ø13	Ø5	Ø13[mm]	Peso[kg]
ETNM135/130/2	70	160	200	92	135	130	70	34	2	5.5	5	14	2	0.72
ETNM155/130/2	70	160	230	92	155	130	70	34	2	5.5	6	15	2	0.81
ETNM185/130/2	70	160	270	92	185	130	70	34	2	5.5	6	18	2	0.95
ETNM230/130/2	80	160	345	92	230	130	80	34	2	5.5	6	22	3	1.2

Valores Característicos - Viga sobre viga

Dimensiones

Referencia	Capacidad del soporte
	Valores característicos - Viga sobre viga - Clavado total[kN]
	Fijaciones				Valores característicos - Madera C24[kN]
	Soporte		Viga segundaria		R1,k = R2,k
	Cdad	Tipo	Cdad	Tipo	Longitud de las clavijas[mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160
ETNM135/130/2	14.0	CNA4,0x50	2.0	STD12	11.7	12.2	13.1	14.2	15.4	16.6
ETNM155/130/2	15.0	CNA4,0X50	2.0	STD12	14.4	15	16	17.2	18.6	20
ETNM185/130/2	18.0	CNA4,0x50	2.0	STD12	17.1	17.8	18.9	20.4	22	23.8
ETNM230/130/2	22.0	CNA4,0x50	3.0	STD12	26.2	27	28.6	30.6	32.8	35.1

Valores característicos - Viga sobre pilar

Dimensiones

Referencia	Capacidad del soporte
	Valores característicos - Viga sobre pilar - Clavado parcial
	Fijaciones				Valores característicos - Madera C24[kN]
	Soporte		Viga segundaria		R1,k = R2,k
	Cdad	Tipo	Cdad	Tipo	Longitud de las clavijas[mm]
	Cdad	Tipo	Cdad	Tipo	60	80	100	120	140	160
ETNM135/130/2	11.0	CNA4,0x50	2.0	STD12	11	11.6	12.5	13.6	14.7	15.9
ETNM155/130/2	10.0	CNA4,0x50	2.0	STD12	13.1	13.7	14.7	15.8	17.1	18.4
ETNM185/130/2	12.0	CNA4,0x50	2.0	STD12	15.5	16.2	17.3	18.7	20.3	21.9
ETNM230/130/2	18.0	CNA4,0x50	3.0	STD12	25.1	25.9	27.4	29.2	31.3	33.4

Instalación

Montaje

Fijaciones

Elemento principal :

Puntas anilladas CNA Ø4,0x50 mm o tornillos CSA Ø5,0x40 mm,
Tirafondos o pernos Ø10 mm.

Elemento secundario :

Clavijas en acero S235JR tipo STD12,
La longitud de los clavijas debe ser igual o inferior a la anchura de la viga secundaria.

Instalación

Realice una entalladura vertical en la viga principal (anchura 6 mm para el TU12 y anchura 9 mm para los TU16 a TU28).
Identifique la posición de las clavijas sobre la viga principal.
Perfore transversalmente la viga principal para insertar las clavijas (diámetro de perforación en función del diámetro de la clavija).
Inserte la primera clavija superior en la viga principal.
Realice un fresado de una profundidad de 6 mm en el soporte. Este fresado no es obligatorio pero permite mejorar la estética de la unión.
Fije el estribo sobre el soporte con la ayuda de puntas o de tornillos.
Oriente la viga principal de manera que pueda situar la clavija en su lugar en la ranura del estribo.
Coloque las clavijas restantes.
