ABAI

Escuadra acústica

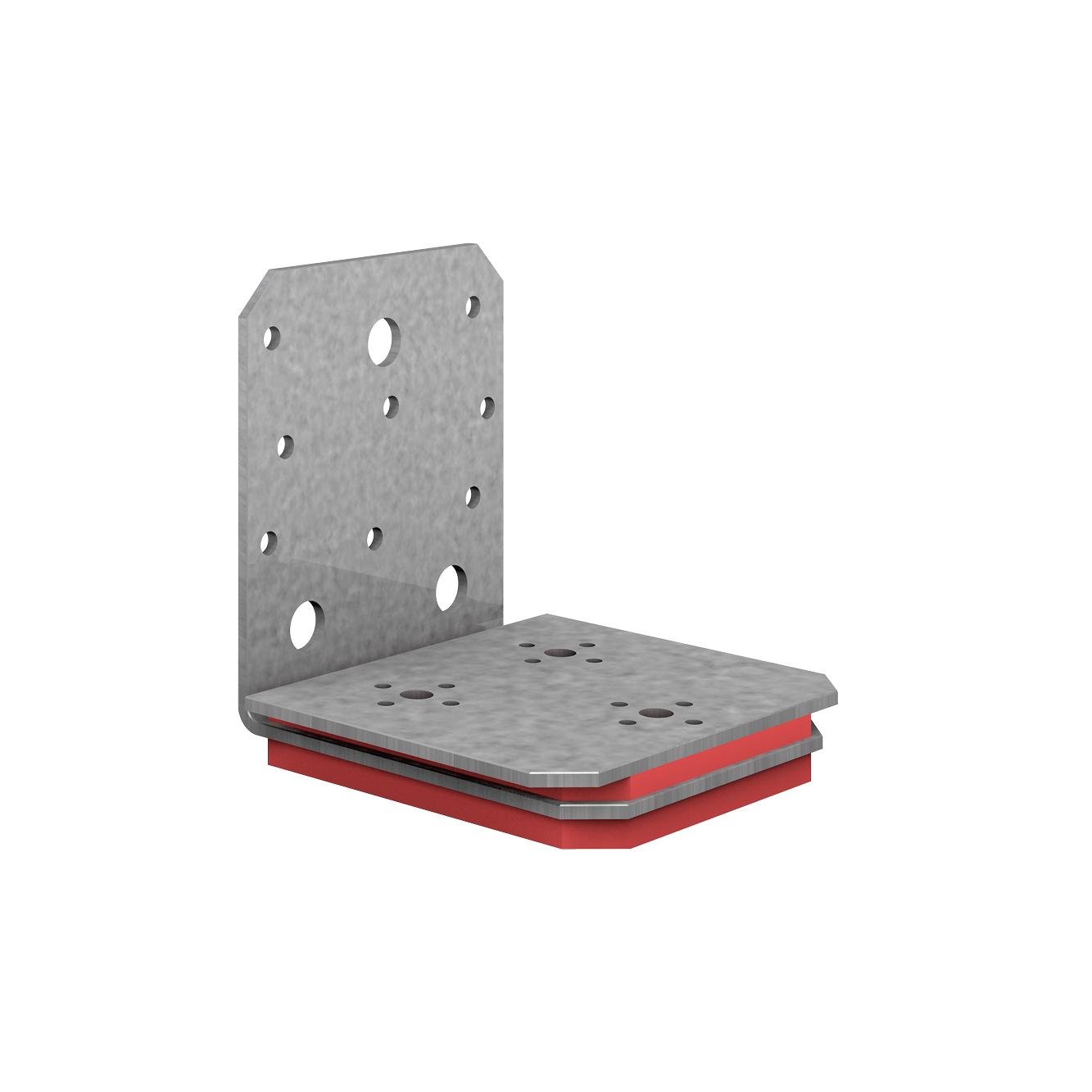

La escuadra ABAI es una escuadra innovadora porque asocia una escuadra clásica con un material de aislamiento acústico. Esta escuadra permite la unión entre elementos de pared y de suelo en paneles multi-pliegos (CLT).

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Interior

EPD

Acero galvanizado Z275

ABAI_SSTBP_homepage_DE_de

Detalles de producto

Imagenes

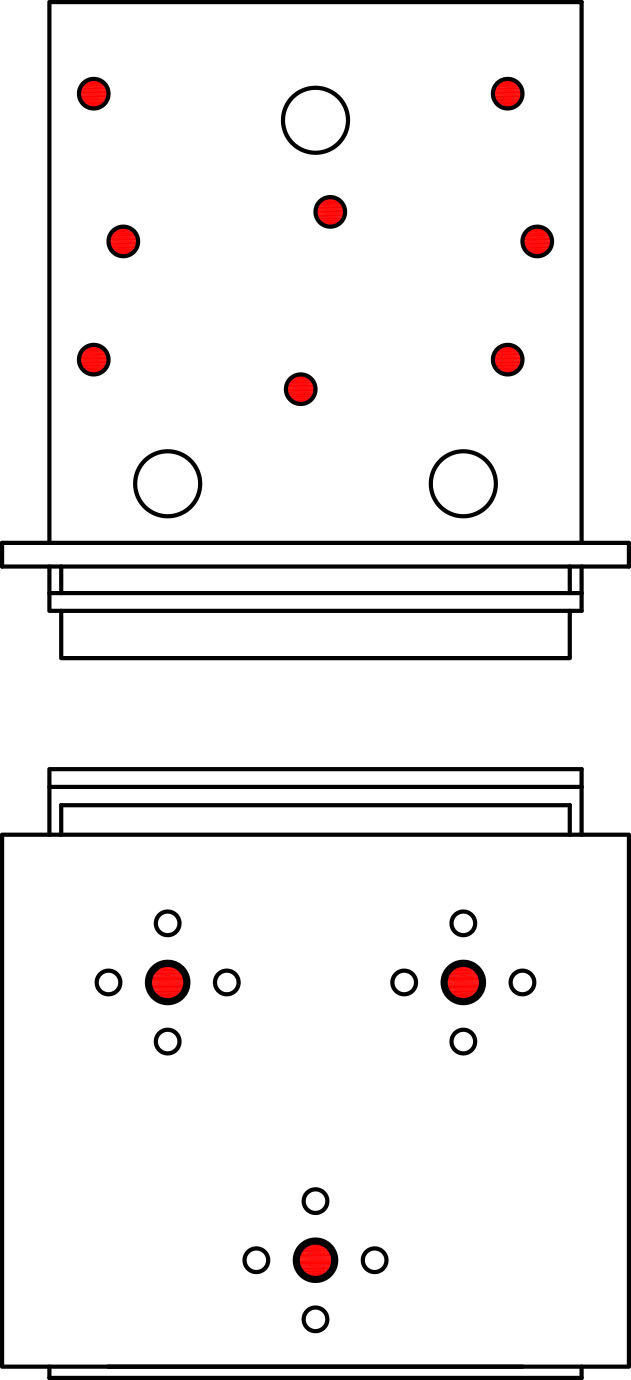

Fijación de la escuadra con tornillos SDS

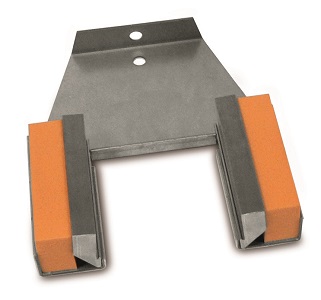

Montaje con ayuda de la plantilla MOABAI

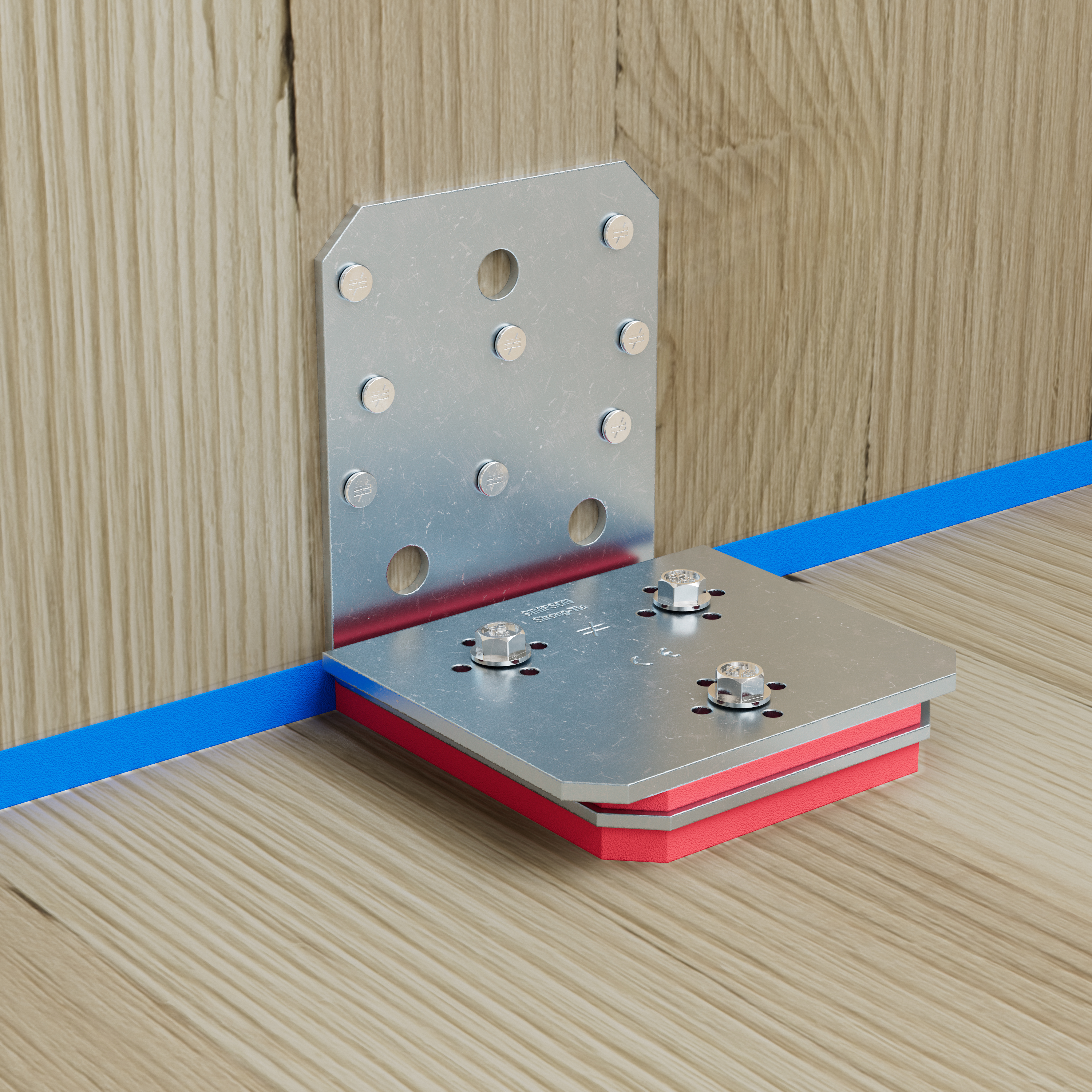

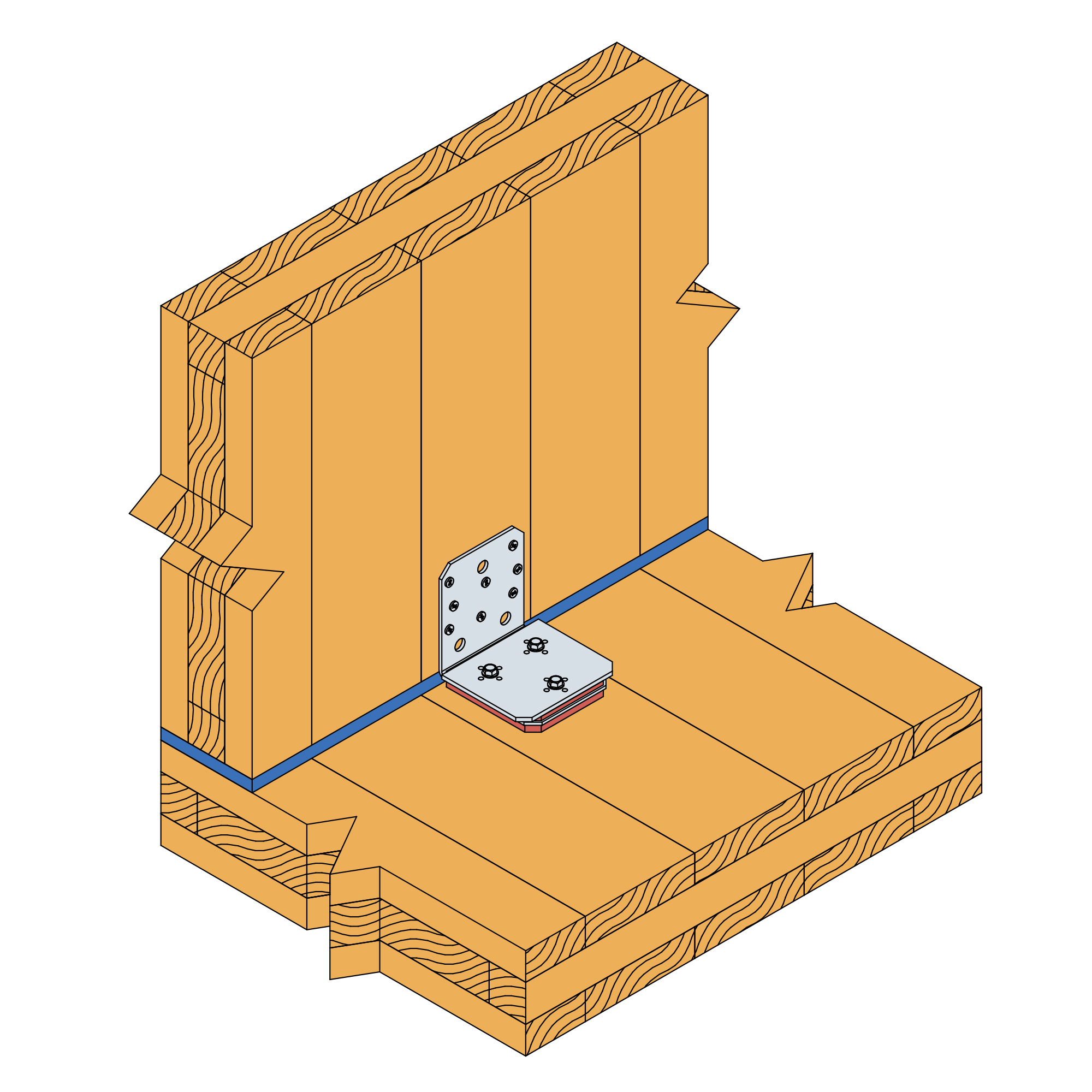

Ejemplo de instalación

Características

Material

Acero galvanizado S250GD + Z275 según NF EN 10346.

Ventajas

Reducción del traslado fónico entre los elementos de la estructura,
Solución rápida que poner en obra,
Hermetismo mejorado.

Aplicaciones

Soporte

Elemento principal : madera maciza, madera laminada, CLT,
Elemento secundario : madera maciza, madera laminada, CLT.

Campos de aplicación

Conexión y aislamiento fónico de las paredes y de los suelos,
Paneles CLT.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Otro		Dimensiones y Valores Característicos[mm]						Agujeros Ala A[mm]		Agujeros Ala B[mm]
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Espesor[mm]	Redondo		Redondo
	Cantidad por caja	Peso[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	Espesor[mm]	Ø5[mm]	Pernos[mm]	Ø7
ABAI105	20.0	0.81	113	103	90	106	18	3	8	3	3

Se debe fijar con tornillos con referencia SDS25600MB.

Valores Característicos

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos - Madera sobre madera - Clavado total
	Fijaciones				Valores Característicos - Madera C24 - Conexión con 1 escuadra[kN]				Coeficiente de rígidez Kₛₑᵣ por dirección de esfuerzo[kN/mm]
	Ala A		Ala B		R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Cdad	Tipo	Cdad	Tipo	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Diseño:

Para los esfuerzos combinados, utilice la siguiente combinación:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Valores Característicos simplificados - Madera sobre hormigón - 1 escuadra

Dimensiones

Referencia	Capacidad de la escuadra
	Valores Característicos simplificados - Madera sobre madera - Clavado total
	Fijaciones				Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras[kN]				Coeficiente de rígidez Kₛₑᵣ por dirección de esfuerzo
	Ala A		Ala B		R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
	Cdad	Tipo	Cdad	Tipo	R₁,ₖ*	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ	R₁,ₖ	R₂/₃,ₖ	R₄.ₖ	R₅.ₖ
ABAI105	8.0	CNA4,0x60	3.0	SDS25600	2.2	2.2	3.7	2.6	0.8	0.68	1.16	0.8

Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.

Para las combinaciones de esfuerzos:

$\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1$

Instalación

Montaje

Instalación

Para una eficacia total, la presencia de tira debajo de las paredes CLT es imperativa. Un gálibo es disponible para una mejor puesta en obra de las escuadra ABAI. En efecto, impide la compresión de la tira situada por debajo de la escuadra.

Fijaciones aconsejadas :
Ala B :
