ACW

Escuadra para pared cortina

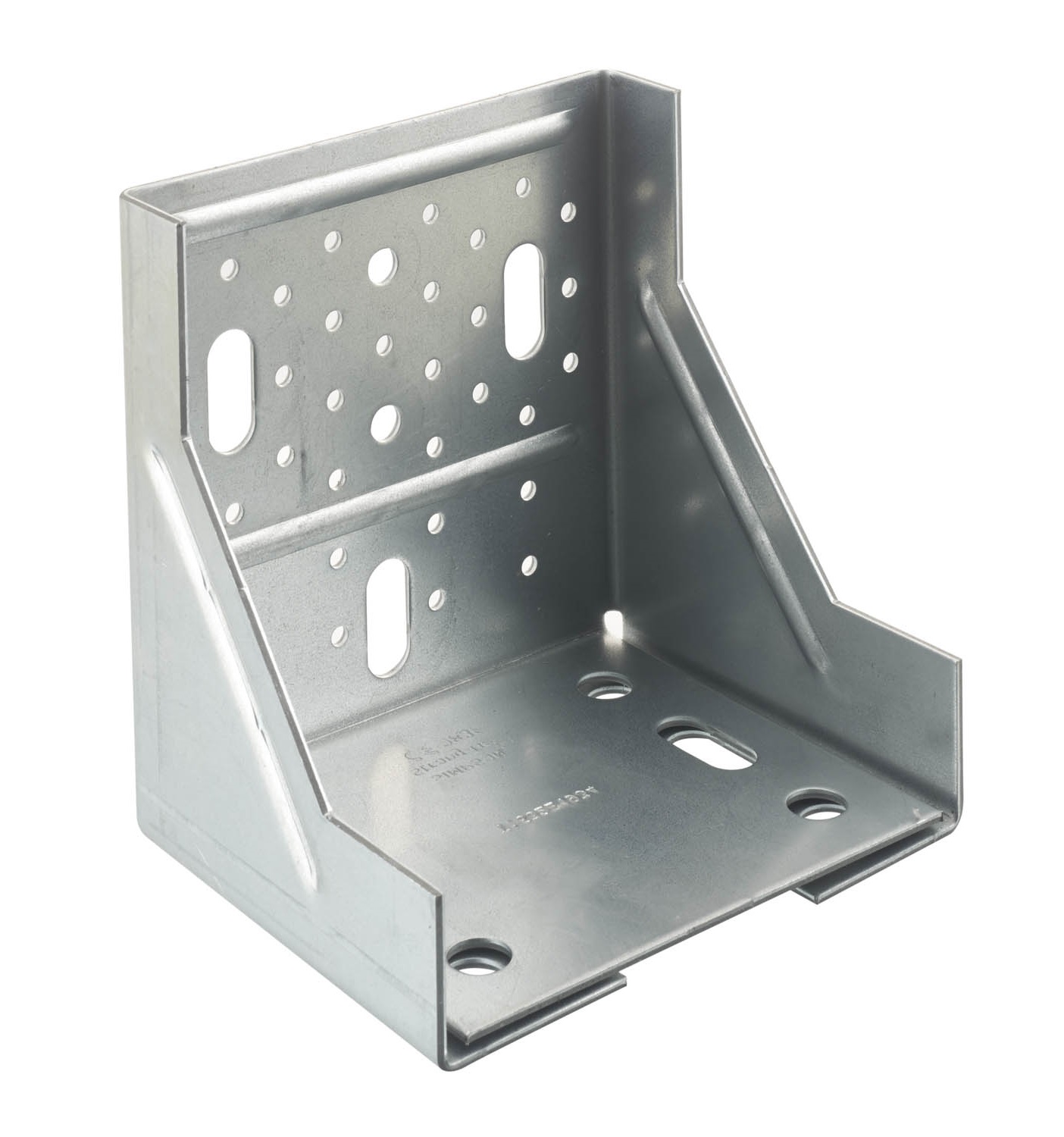

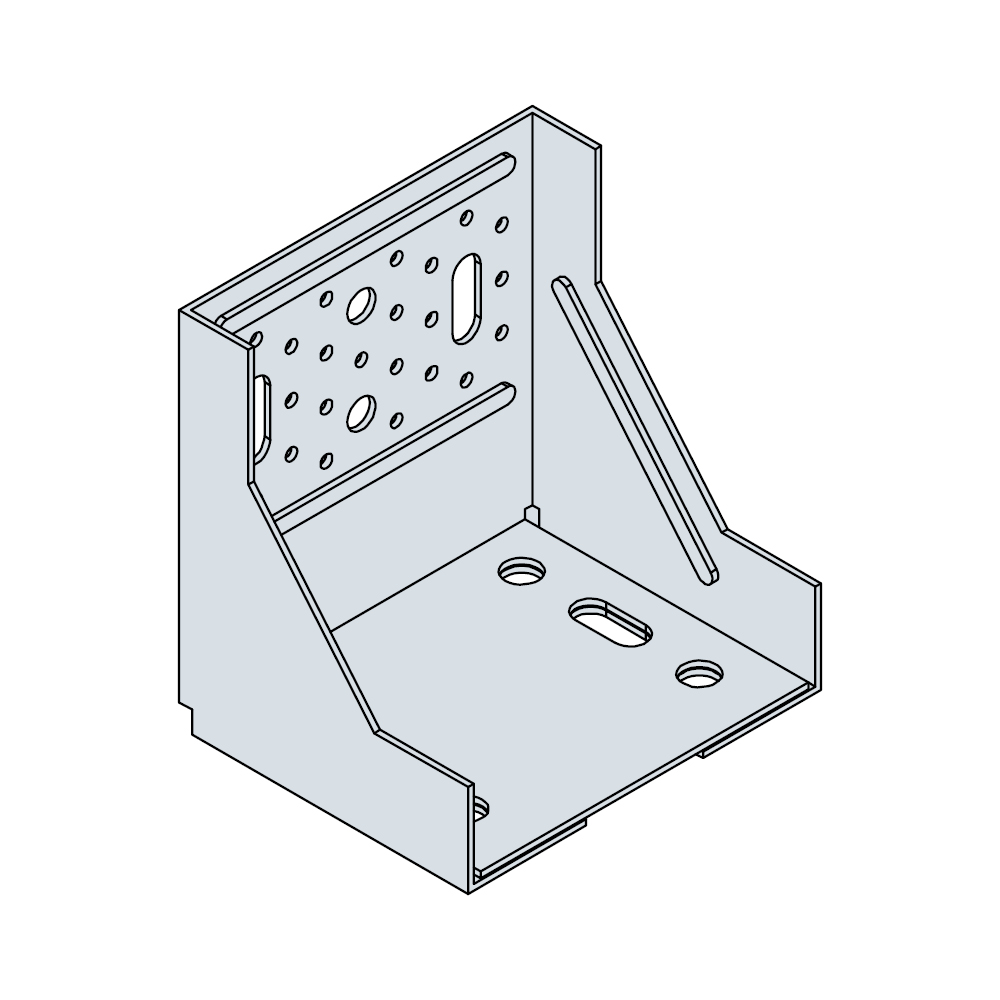

Este conector fue desarrollado para estar utilizado con paredes cortinas de madera, fijadas en la losa de hormigón. Se puede utilizar en varias configuraciones según sea necesario. Su forma le permite soportar altas cargas sin deformación.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275,
  • Espesor : 2,5 mm.

Ventajas

  • Un solo producto para varias configuraciones,
  •  Aplicación de cargas muy elevado.

Aplicaciones

Soporte

  • Elemento principal : losa de hormigón,
  • Elemento secundario : muros cortina.

Campos de aplicación

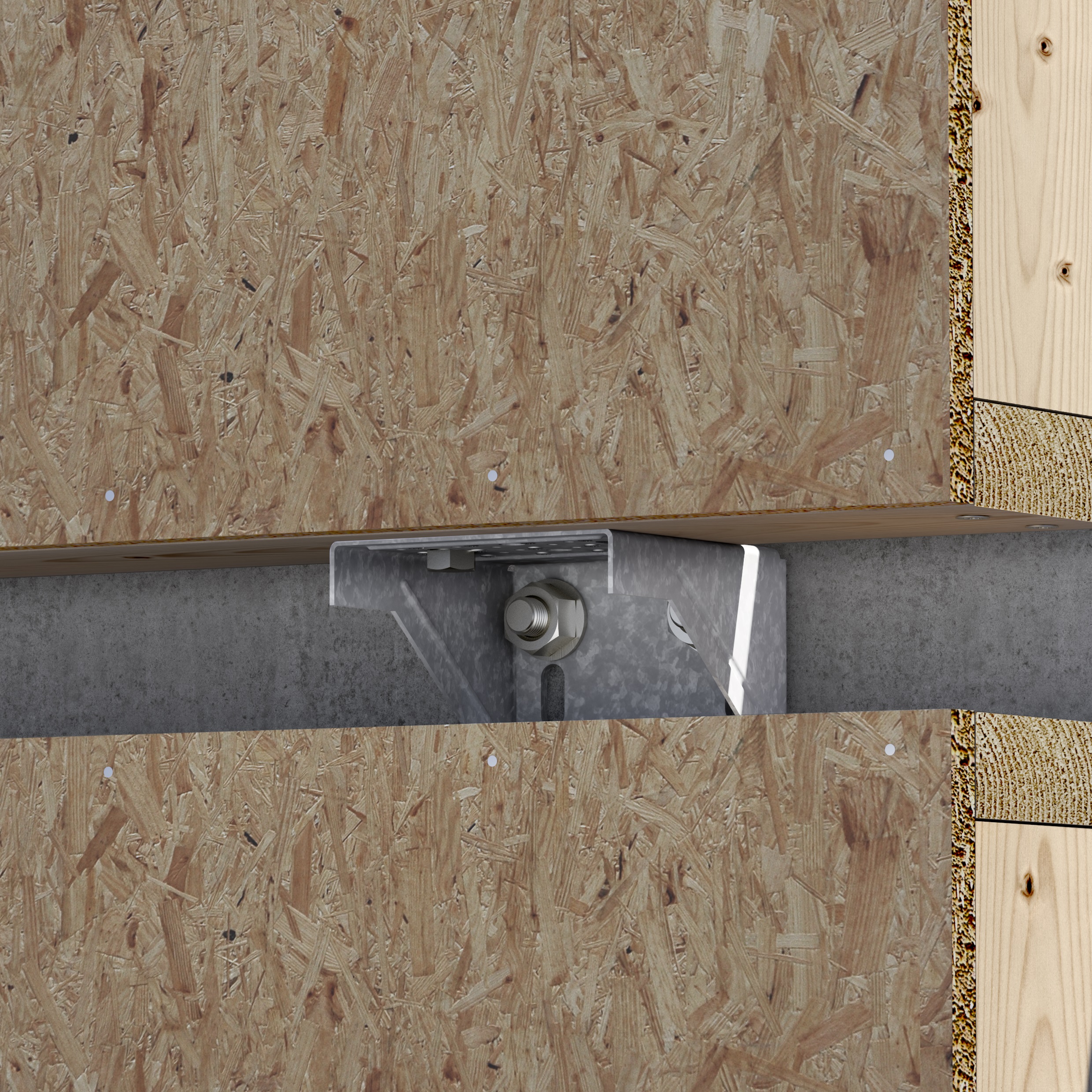

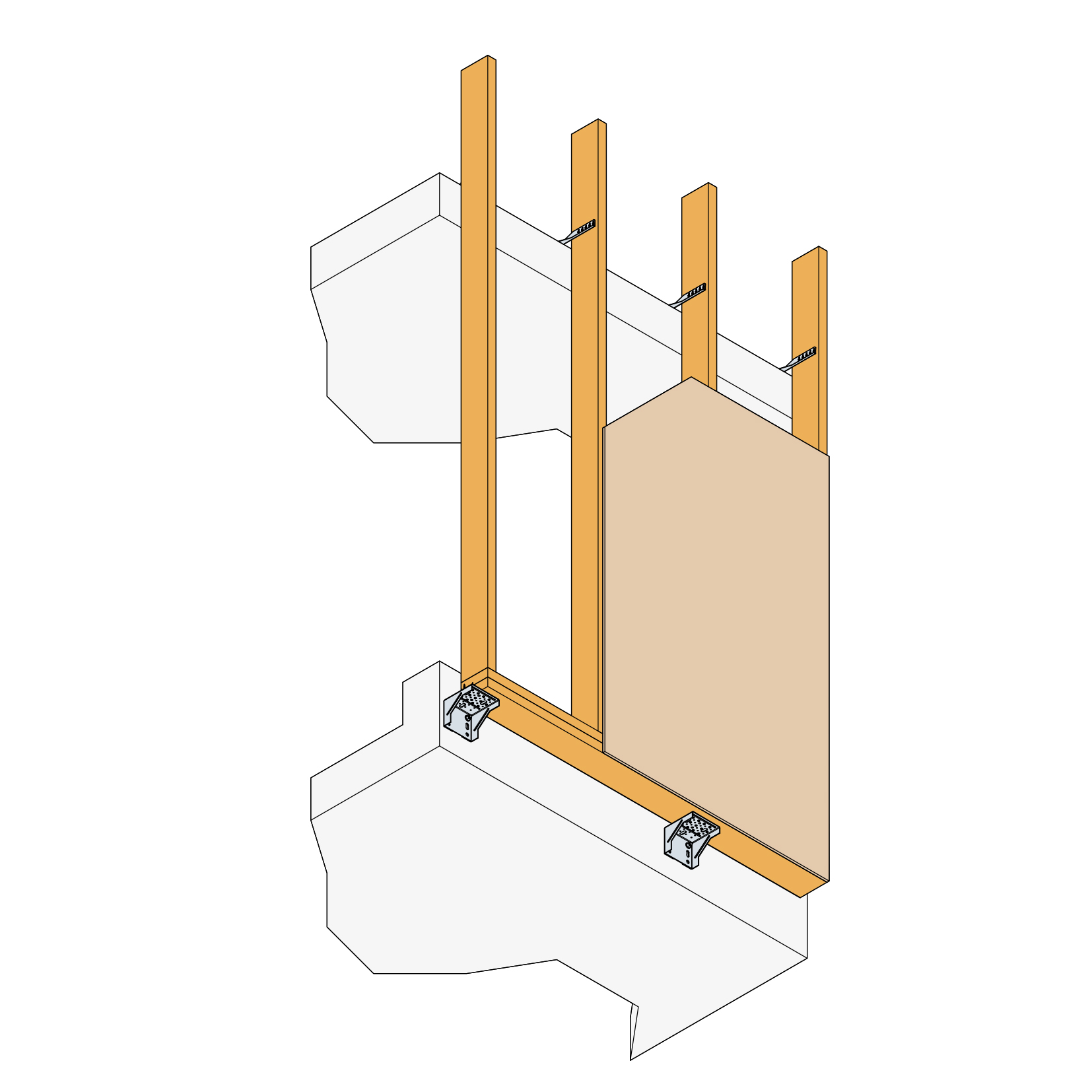

  • Fijación a losa de hormigón de elementos de fachada con armazón de madera no portante.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A Agujeros Ala B
A B C t Ø5 Ø9 Ø13x30 Ø14 Ø14x30
ACW1551541231502.5332142

Dimensiones y Valores Característicos

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]

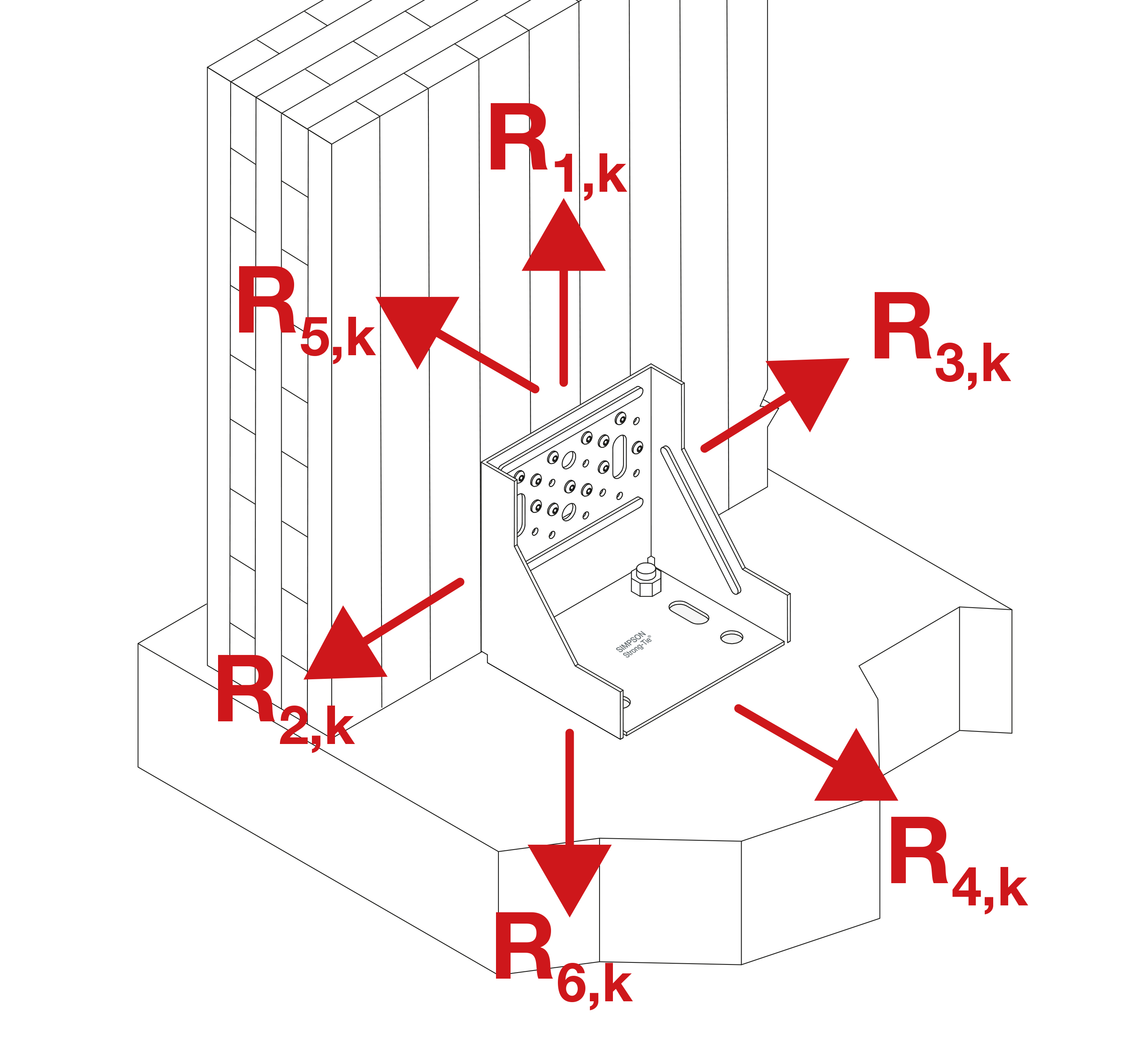

Ala A Ala B R1.k R2.k = R3.k R4.k R5.k
Cdad Tipo Cdad Tipo CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW15513CNA4.0x352Ø1216.315.321.15

Las resistencias dadas en esta tabla son resistencias máximas. Se debe comprobar la resistencia de los anclajes. Si estos no tienen la capacidad suficiente, las cargas de la escuadra ACW155 deben reducirse. Del mismo modo, si la fijación al elemento de madera se hace con pernos o tirafondos, es necesario verificar que la carga pueda estar soportada por dichas fijaciones. Por último, las cargas dadas para la configuración "en la losa" se pueden considerar sólo si no hay ninguma rotación del elemento de madera.

Valores Característicos - Unión madera / soporte rígido - Fijación cercana del borde de la losa

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 - Fijación cercana del borde de la losa [kN]

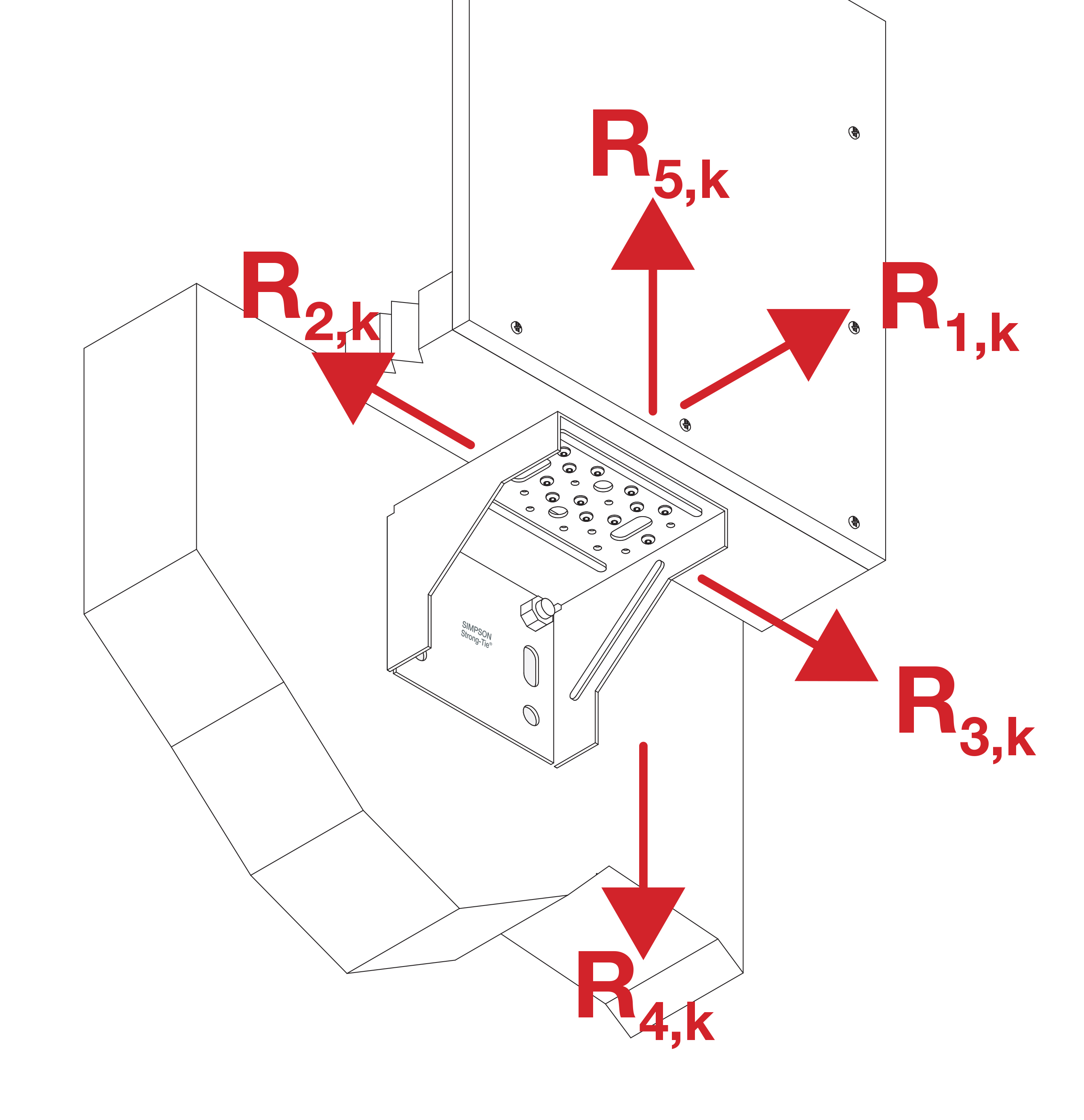

Ala A Ala B R1.k R2.k = R3.k R4.k R5.k R6.k
Cdad Tipo Cdad Tipo CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW15513CNA4.0x352Ø128.88.9611.421.2

Las resistencias dadas en esta tabla son resistencias máximas. Se debe comprobar la resistencia de los anclajes. Si estos no tienen la capacidad suficiente, las cargas de la escuadra ACW155 deben reducirse. Del mismo modo, si la fijación al elemento de madera se hace con pernos o tirafondos, es necesario verificar que la carga pueda estar soportada por dichas fijaciones.

Instalación

Montaje

Fijaciones

Sobre hormigón :

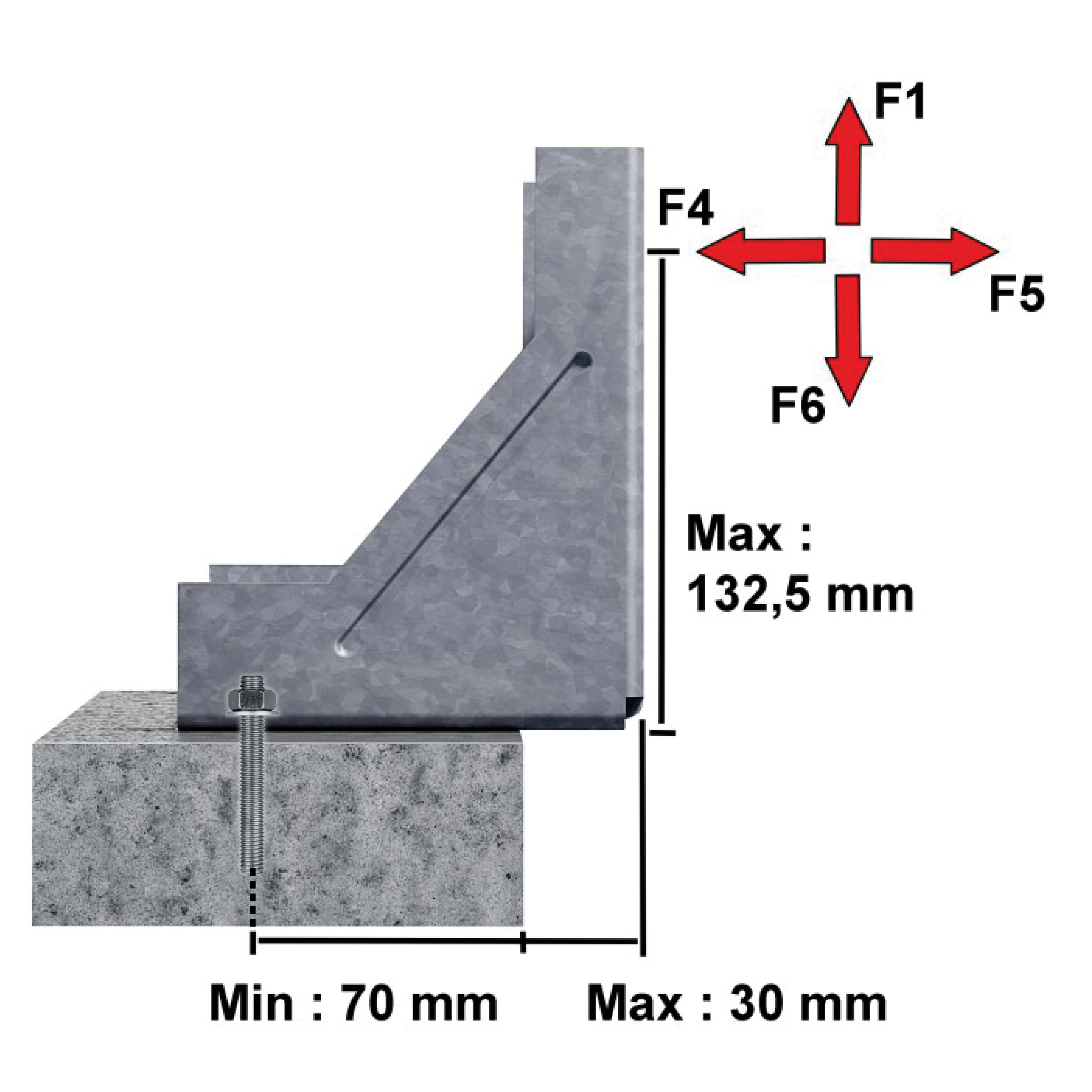

Teniendo en cuenta las cargas altas, es esencial comprobar la resistencia de los anclajes y del hormigón. De hecho, en algunos casos, la resistencia de la escuadra ACW155 puede ser limitada por la resistencia del hormigón o de los anclajes.

  • Anclaje mecánico : 2 pasadores Ø12 mm,
  • Anclaje químico : resina con 2 varillas roscadas Ø12 mm (véase usted la posición de los anclajes).

Sobre madera :

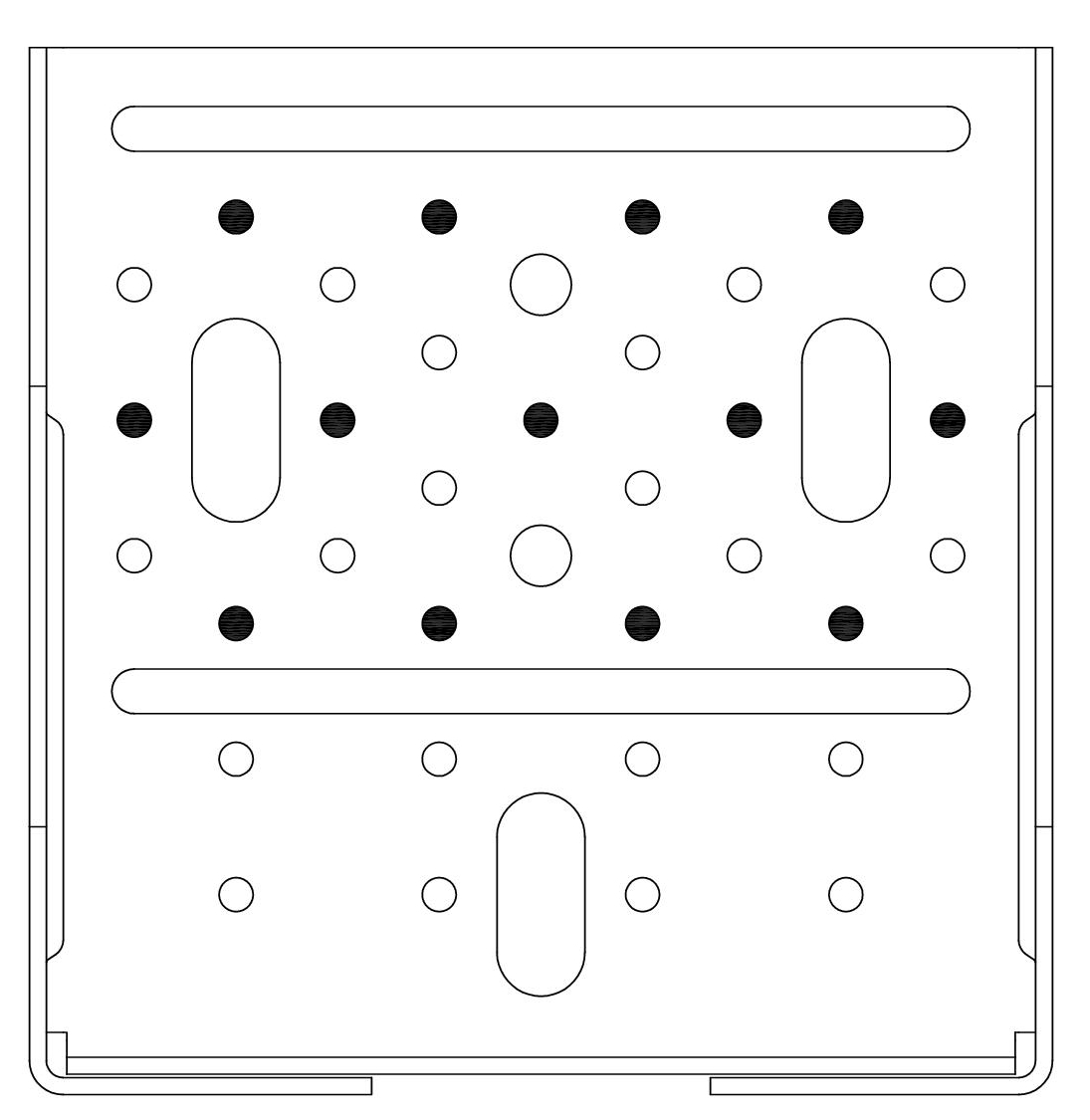

  • 15 puntas CNA Ø4,0x35 mm (véase usted el plano de clavado),
  • Bulón Ø10 mm,
  • Tirafondo.

Elementos de madera

Todos los elementos de madera fijados con la escuadra ACW deben estar verificados por una persona competente. Necesitan ser diseñados para resistir el agrietamiento, a la deformación, y a otros modos de fallo.

Instalación

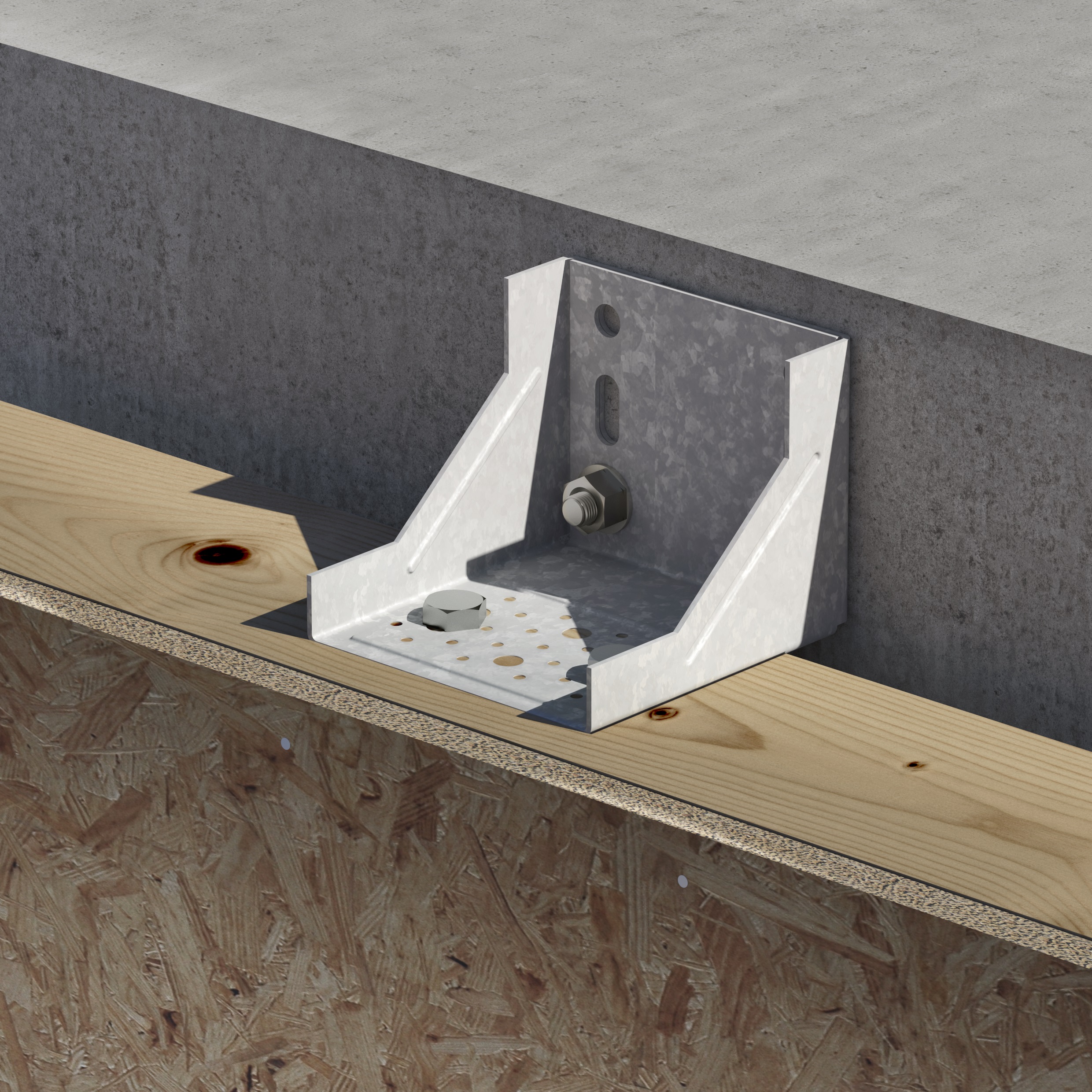

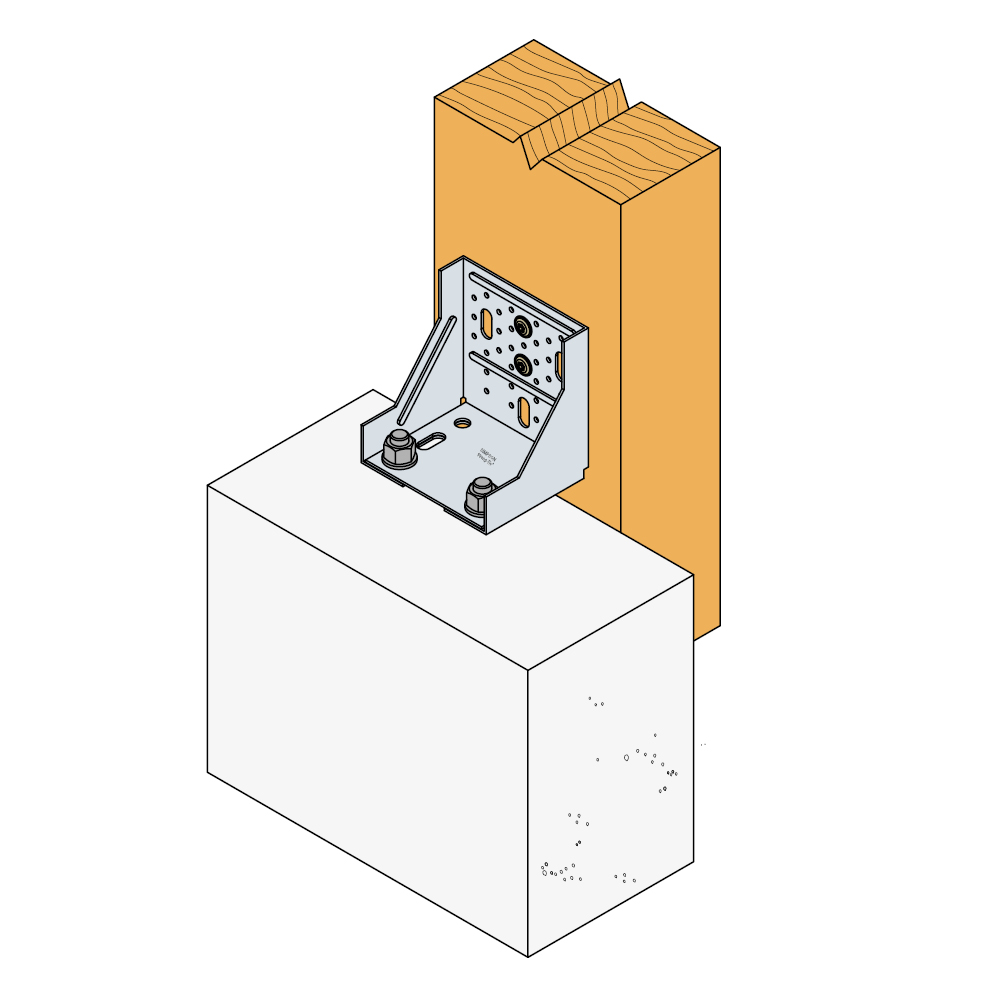

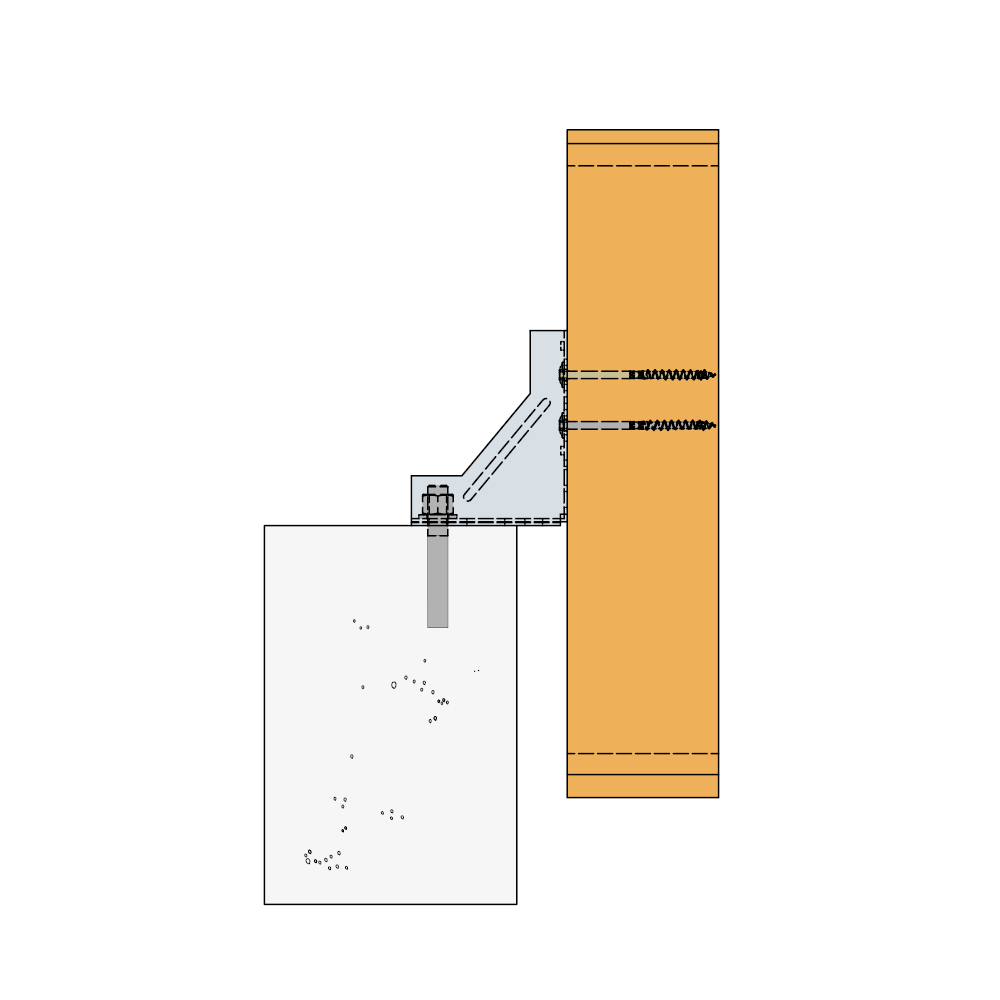

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
  4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.
