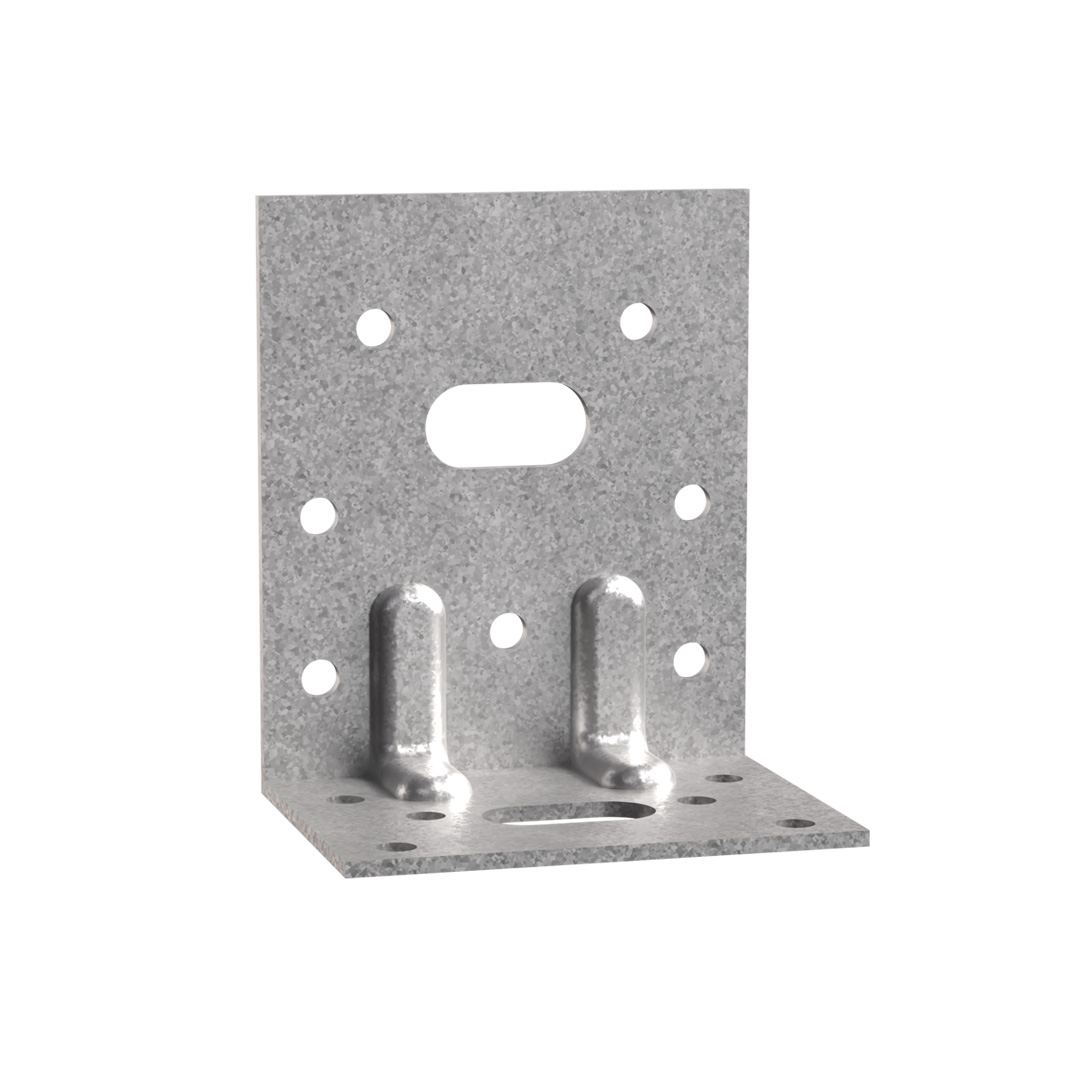

Escuadra reforzada

Las escuadras reforzadas están diseñadas para aplicaciones en estructuras y viviendas con armazón de madera.

Marcado CE
Marcado CE
DITE
DITE
Clase de servicio 2
Clase de servicio 2
Interior
Interior
EPD
EPD
Acero galvanizado Z275
Acero galvanizado Z275

Detalles de producto

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 hasta 3 mm según los modelos.

Ventajas

  • Gran rigidez,
  • Gran polivalencia de aplicación.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón, acero, ...
  • Elemento secundario : madera maciza, madera compuesta, madera, laminada, armaduras triangulares, materiales perfilados, ...

Campos de aplicación

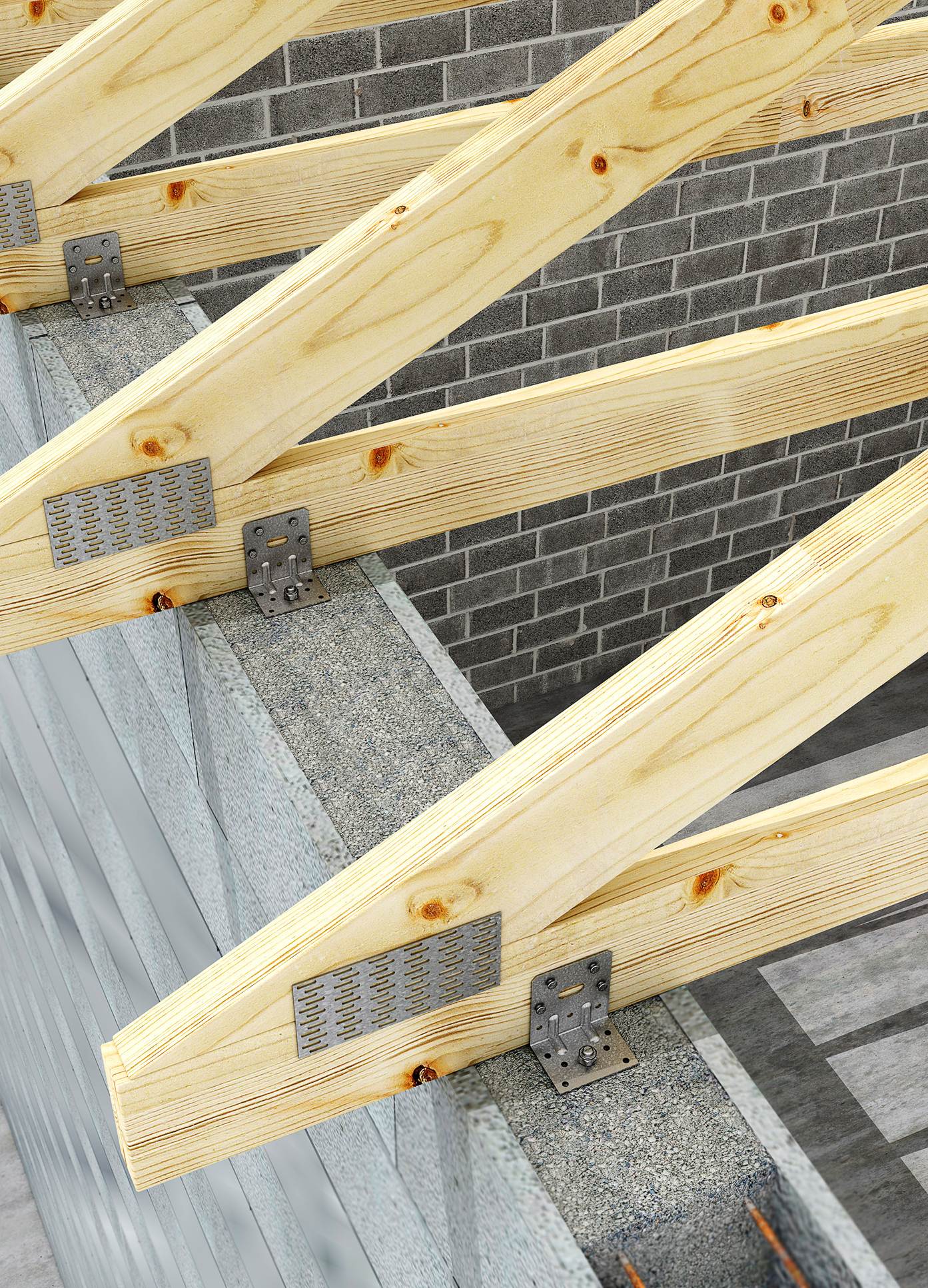

  • Fijación de cerchas,
  • Largueros y montantes de revestimientos,
  • Anclajes de cabrios, ménsulas, brochales, ...

Datos técnicos

Dimensiones

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]Agujeros Ala A[mm]Agujeros Ala B[mm]Otro
A[mm]B[mm] C[mm]Espesor[mm]RedondoOblongoRedondo Oblongo Peso[kg]
Ø5[mm]Ø13Ø11x22Ø5[mm]Pernos[mm]Ø13[mm]Ø11x22Ø12x20

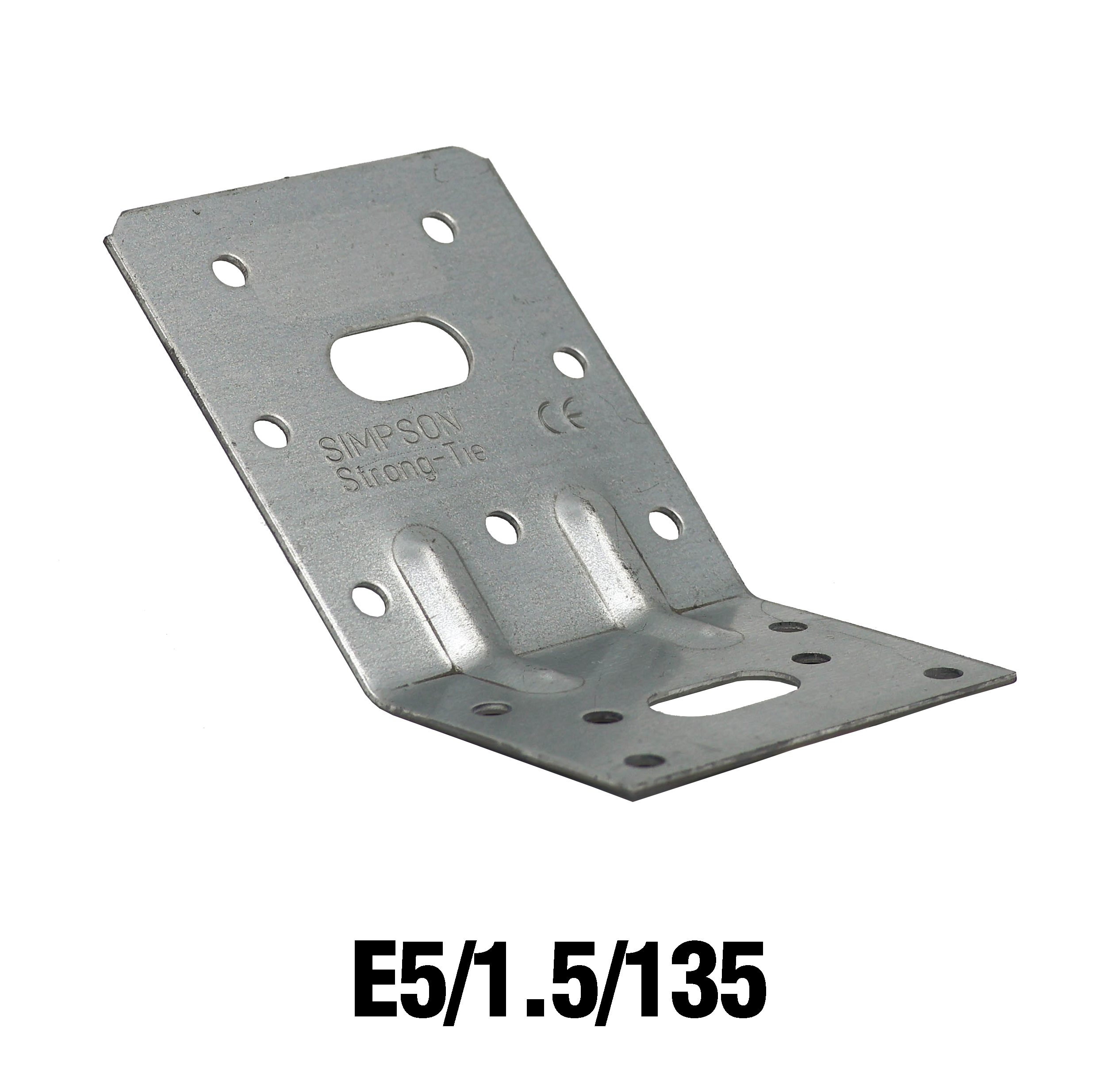

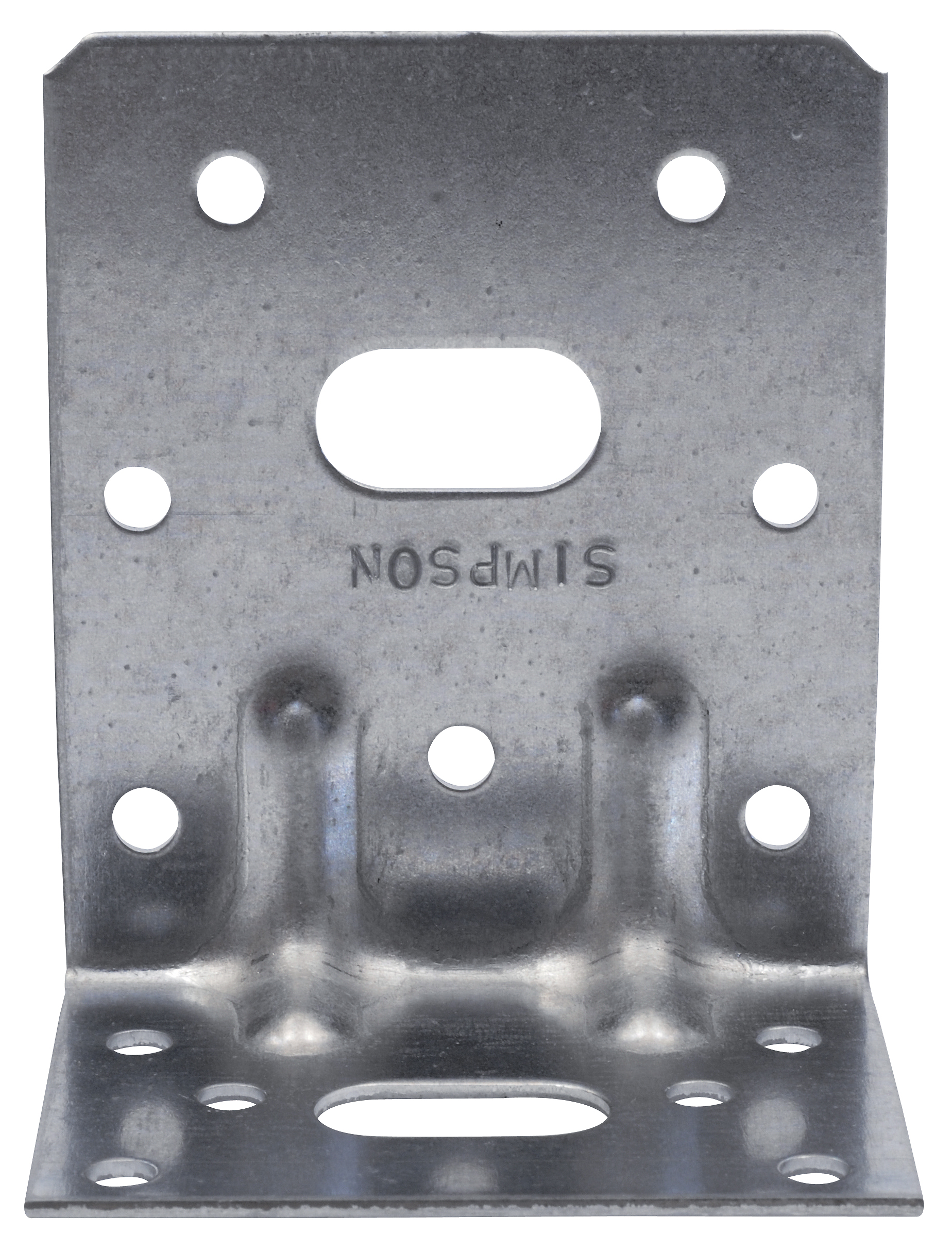

E5/1.576.549.5651.57-16--1-0.084

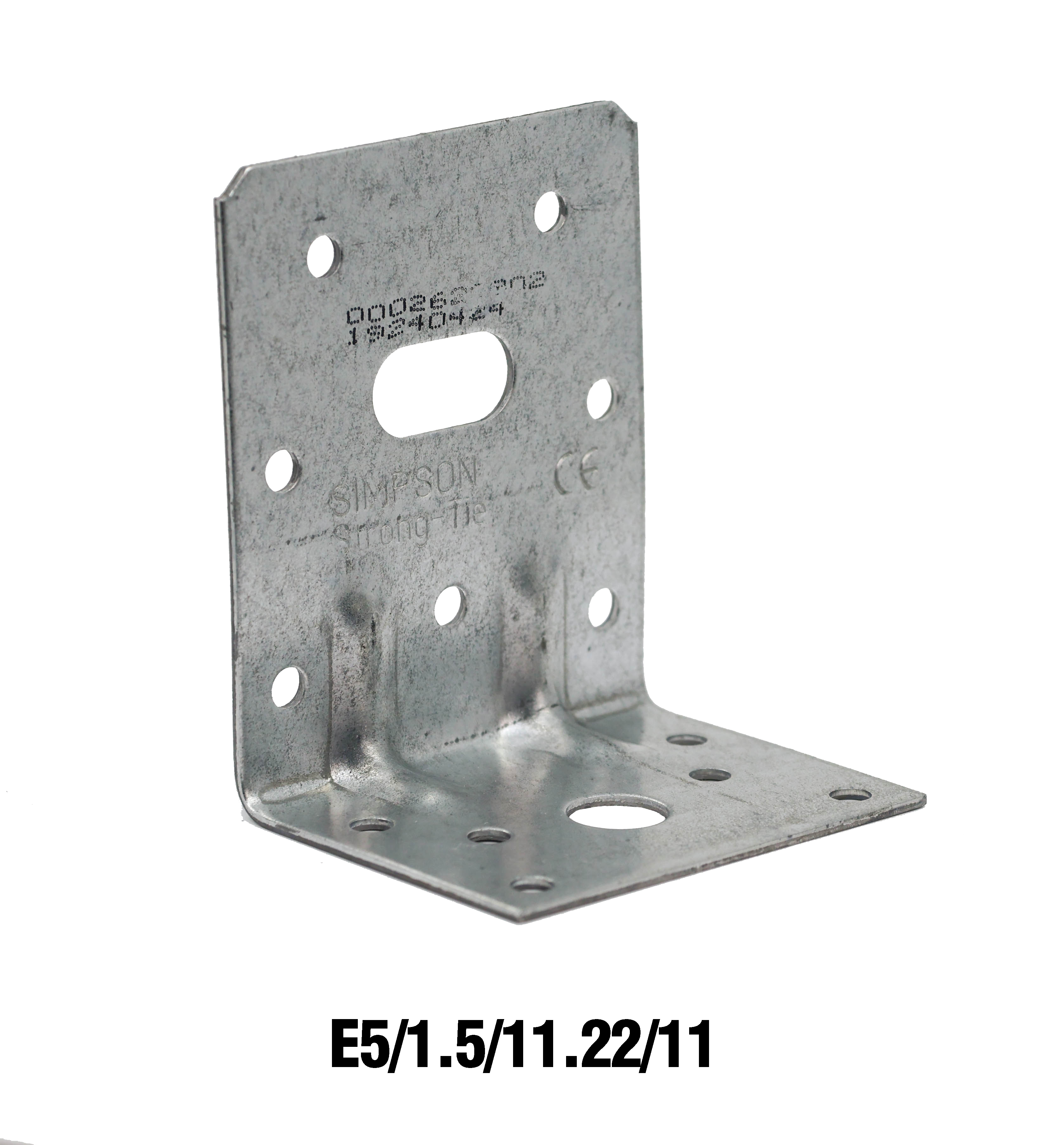

E5/1.5/11.22/1176.549.5651.57-161---0.084
E5/277506527-16--1-0.11

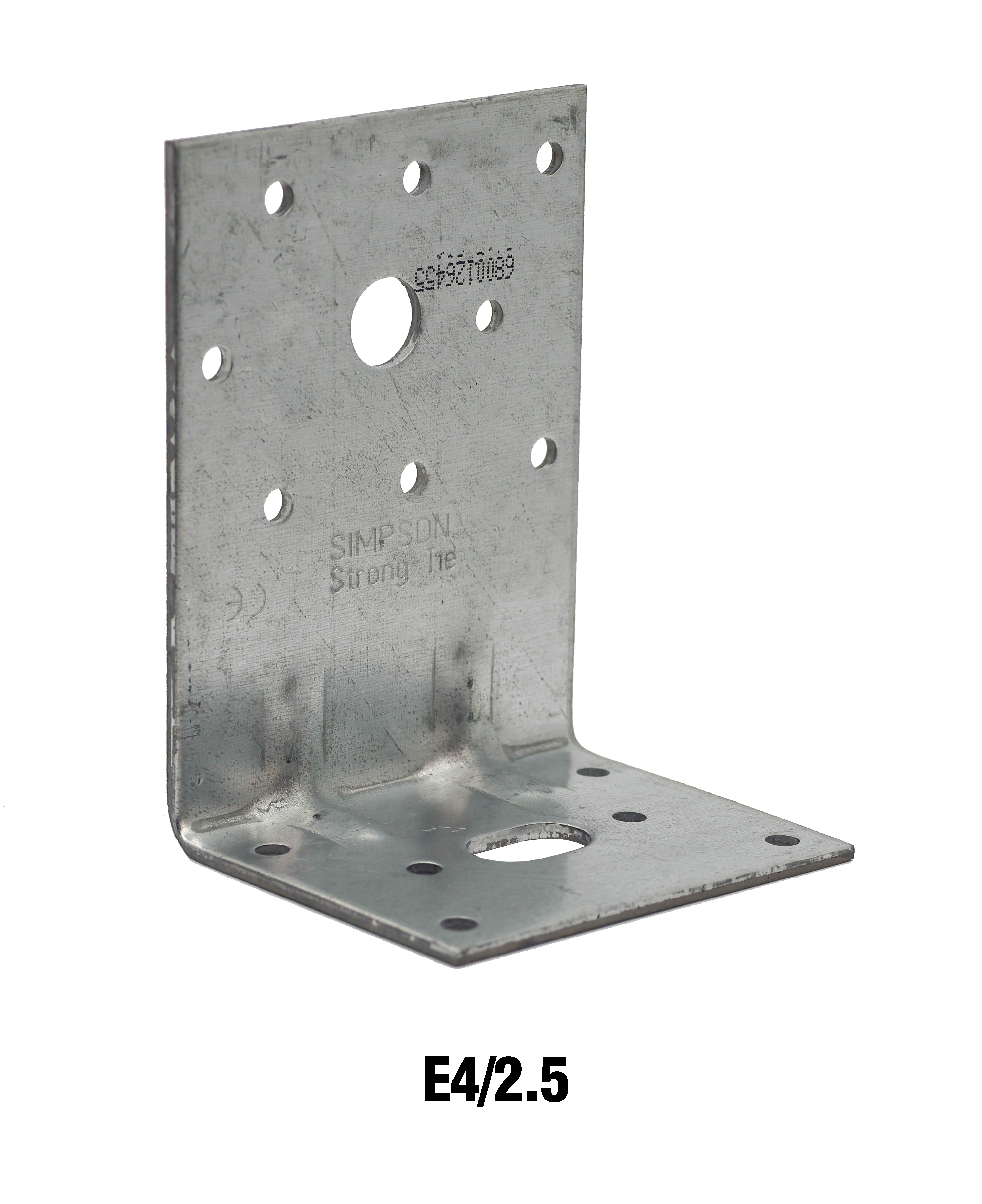

E4/2.5102.562.5752.581-6---10.22

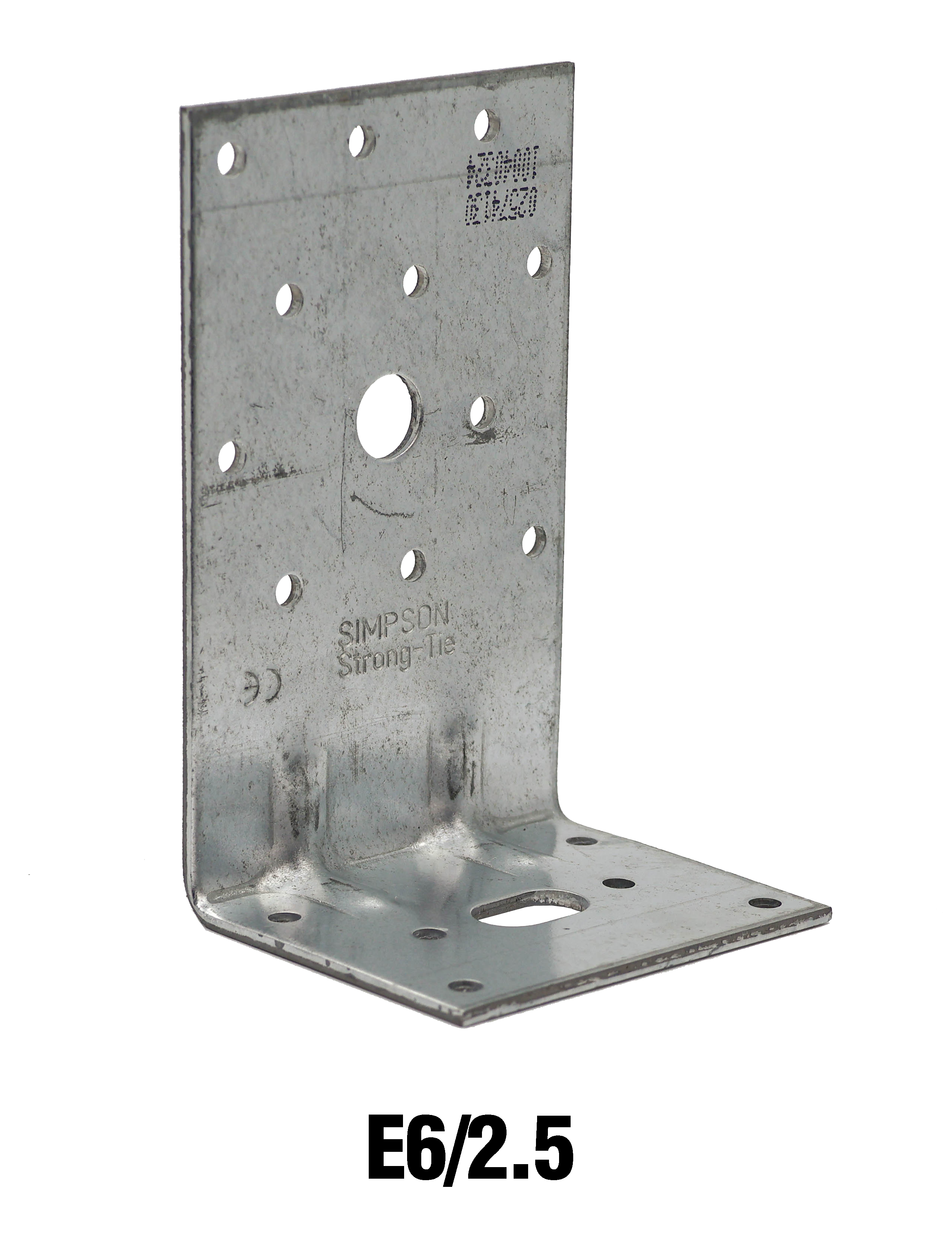

E6/2.5122.562.5752.5111-6---10.24

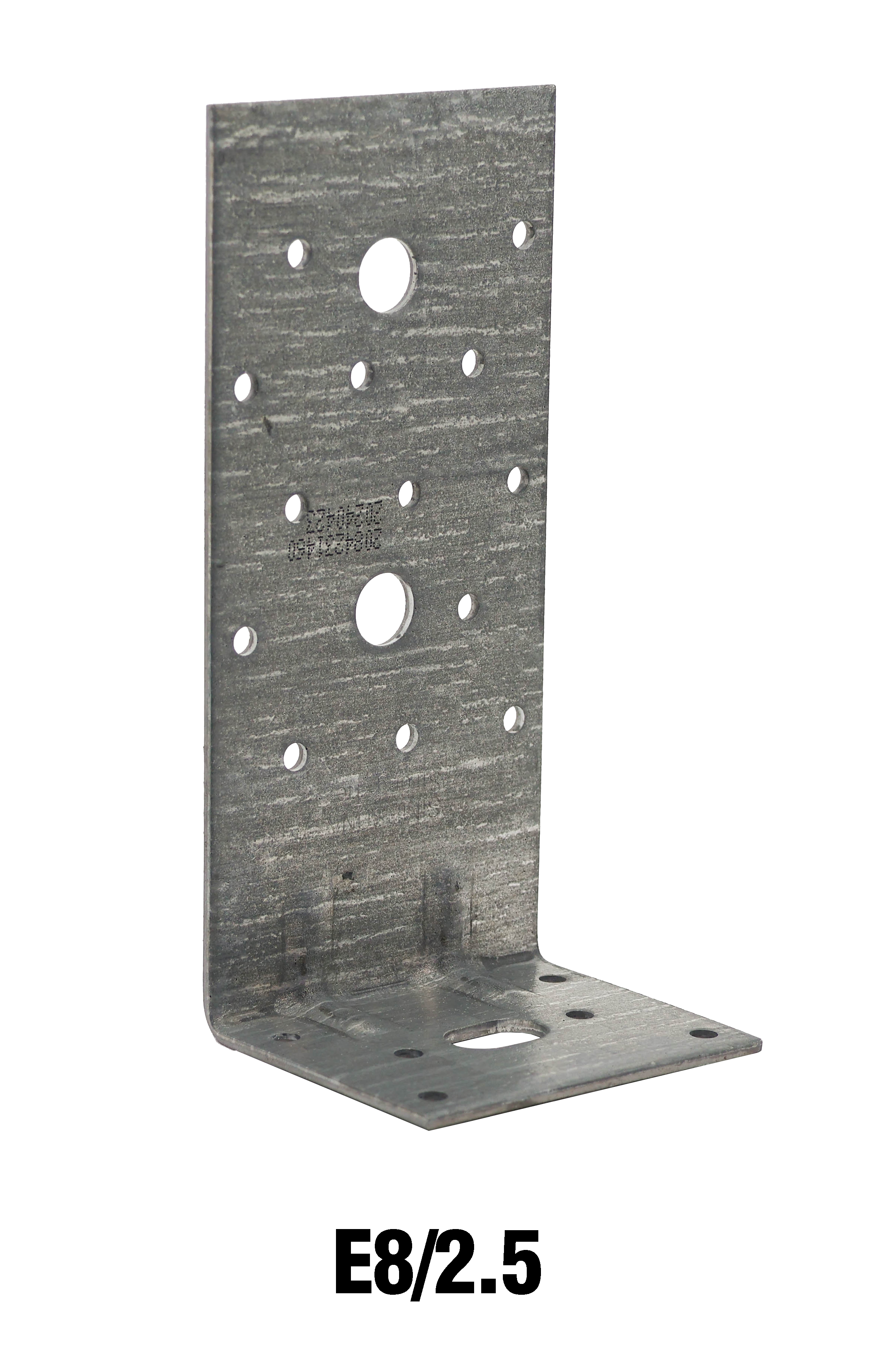

E8/2.5162.562.5752.5122-6---10.3

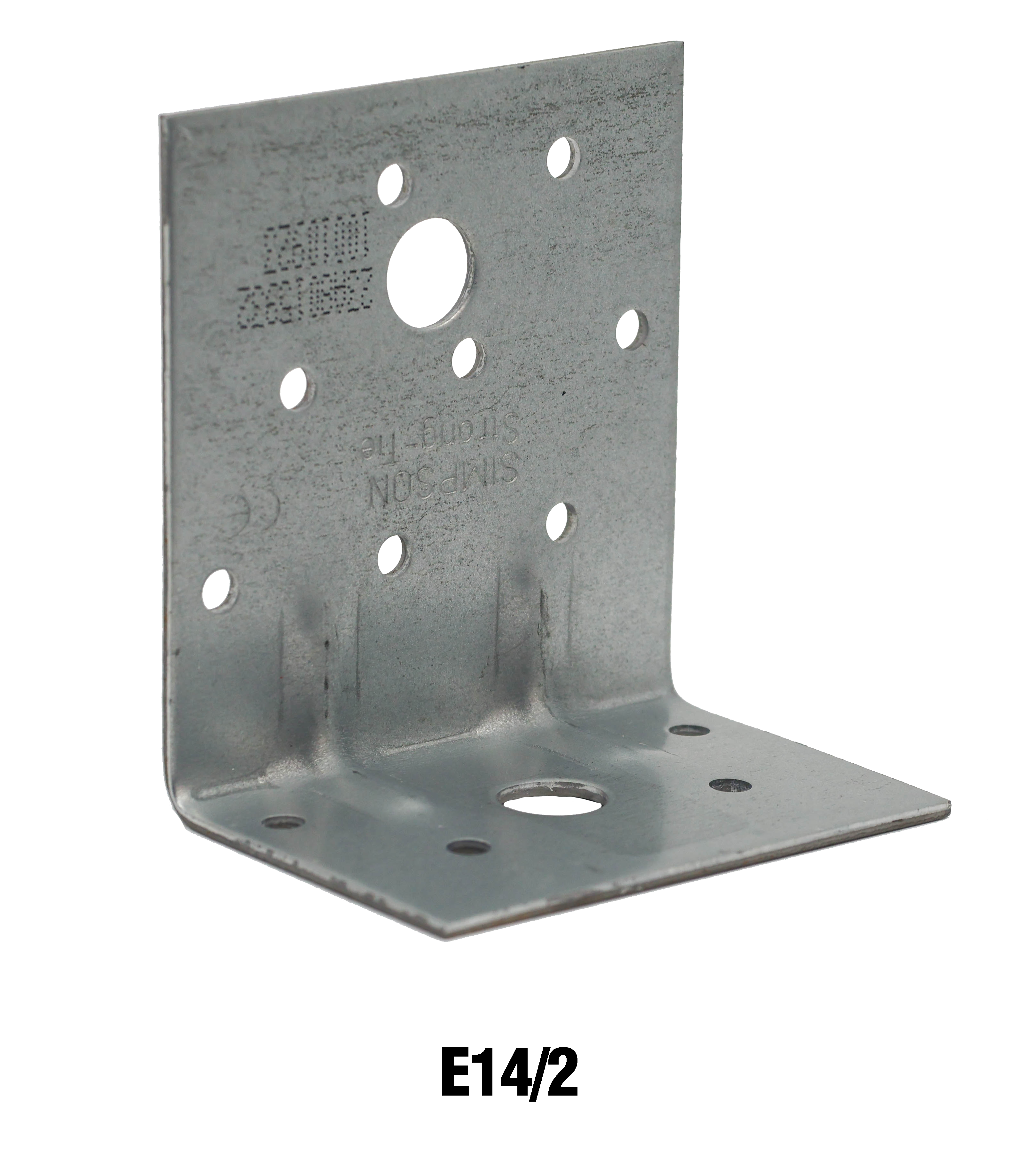

E14/2825275281-4-1--0.14

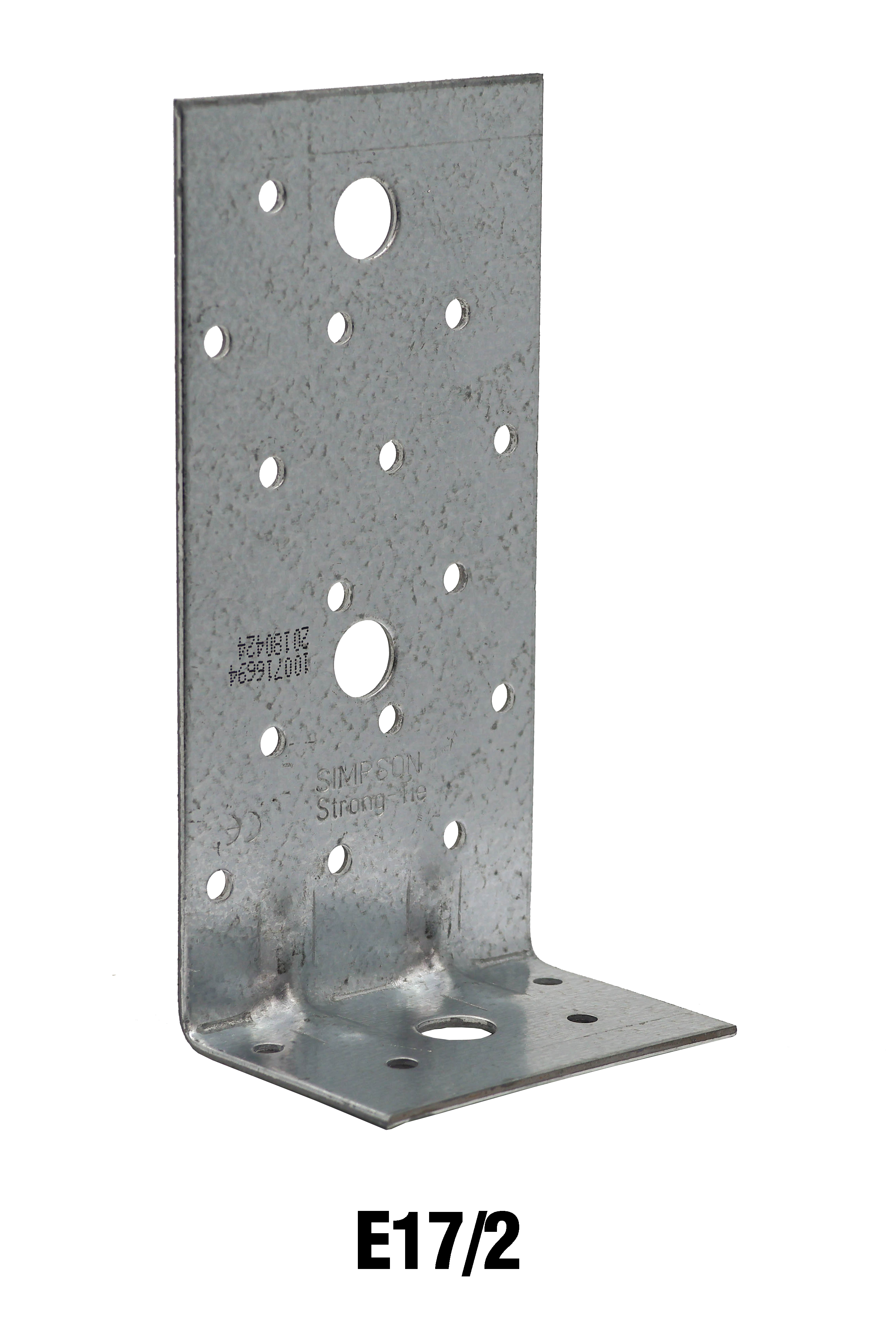

E17/215252752152-4-1--0.23

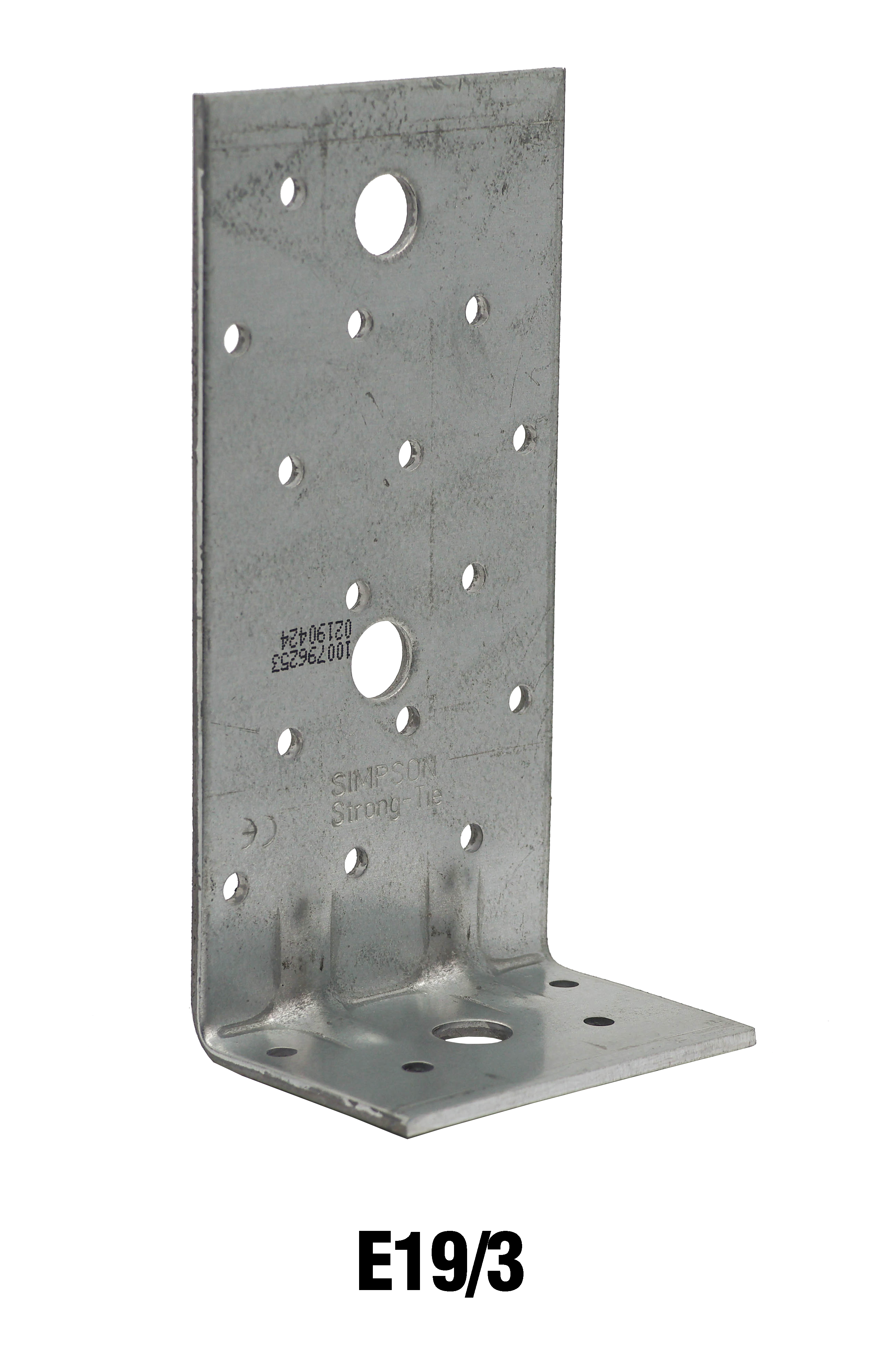

E19/315353753152-4-1--0.33

*escuadra plegada a 135°

Valores Característicos - Madera sobre madera - Clavado total - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ[kN]
CdadCdadCNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60
E5/1.5766.17.18.69.39.810.81314
E5/1.5/11.22/11766.17.18.69.39.810.81314
E5/2766.17.18.69.89.810.81314
E4/2.5865.56.37.27.67.68.310.110.7
E6/2.51165.56.37.27.69.410.312.513.3
E8/2.51365.56.37.27.6101113.314.2
E14/2844.25.16.78.45.35.87.79.7
E17/21544.95.66.77.48.2910.911.6
E19/31544.95.66.77.48.2910.711.4

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Pilar sobre viga - Clavado parcial - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Pilar sobre viga - Clavado parcial
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ
CdadCdadCNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60
E6/2.58.06.04.156.68.35.36.399.6
E8/2.510.06.04.256.78.36.27.511.512.1
E17/212.04.04.25.16.78.36.77.310.711.3
E19/312.04.04.25.16.78.36.57.110.711.4

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Madera sobre soporte rígido - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre hormigón
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ
CdadTipoCdadTipoCNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60
E5/1.57CNA1Ø106.66.66.66.6- *- *- *- *
E5/1.5/11.22/117CNA1Ø106.66.66.66.65.86.78.69.9
E5/27CNA1Ø108.48.48.48.4- *- *- *- *
E4/2.58CNA1Ø1012.612.612.612.6- *- *- *- *
E6/2.511CNA1Ø1012.612.612.612.6- *- *- *- *
E8/2.513CNA1Ø1012.712.712.712.7- *- *- *- *
E14/28CNA1Ø123.64.456.33.44.15.56.9
E17/215CNA1Ø1215.215.215.215.25.86.68.39.4
E19/315CNA1Ø1228.128.128.128.18.19.211.613

* No resistencia a la carga porque apoyo deslizante

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Pilar sobre hormigón - Clavado total - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Pilar sobre soporte rígido
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖR₂,ₖ=R₃,ₖ
CdadTipoCdadTipoCNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x50CNA4.0x60
E6/2.58.0CNA1.0Ø103.345.36.6- *- *- *- *
E8/2.510.0CNA1.0Ø103.345.36.6- *- *- *- *
E17/212.0CNA1.0Ø1210.212.412.615.83.43.75.35.6
E19/312.0CNA1.0Ø121012.215.319.25.96.51010.7

* No resistencia a la carga porque apoyo deslizante

Valores Característicos - Madera sobre madera - Tornillos Ø10 para conectores - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre madera - Conexión con tornillos Ø10 para conectores
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖ
CantidadTipoCantidadTipoSSH10x40
E5/1.51.0SSH1.0SSH3.1
E5/1.5/11.22/111.0SSH1.0SSH3.1

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Madera sobre soporte rígido - Tornillos Ø10 para conectores - 2 escuadras

Dimensiones

ReferenciaCapacidad de la escuadra
Valores Característicos - Madera sobre hormigón - Conexión con tornillos Ø10 para conectores
FijacionesValores Característicos - Madera C24 - Conexión con 2 escuadras[kN]
Ala AAla BR₁,ₖ
CantidadTipoCantidadTipoSSH10x40
E5/1.51.0SSH1.0Ø105
E5/1.5/11.22/111.0SSH1.0Ø105

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4,0x35 o Ø4,0x50 mm,
  • Tornillos CSA Ø5,0x35 o CSA Ø5,0x40,
  • Pernos,
  • Tirafondos.

Sobre hormigón :
Elemento de soporte de hormigón :

  • Anclaje mecánico : pasador FM 753 evo M10x78 ou FM 753 evo M12x104,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25 o LMAS M12-150/35.

Elemento de soporte de mampostería hueca :

  • Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.

Sobre acero :

  • Pernos.

Instalación

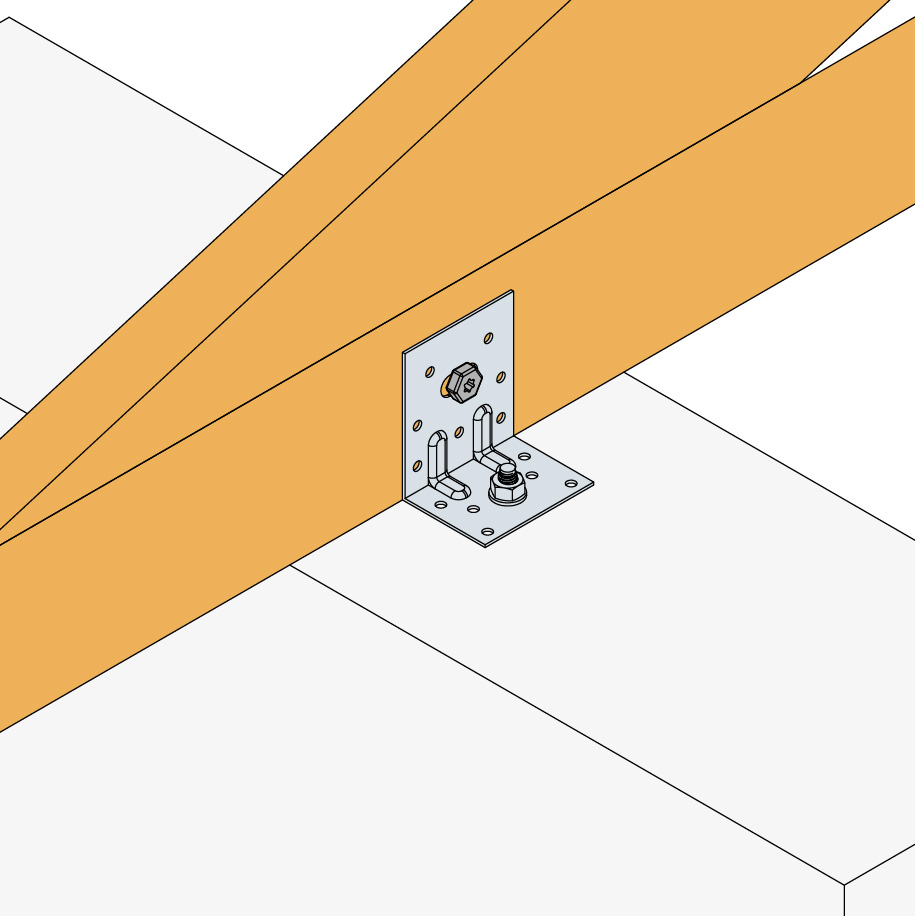

1. Aproxime el elemento para fijar al soporte.
2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
3. Si el soporte es de madera, la escuadra también se fija mediante puntas o atornillada a éste.
4. Si el soporte es de hormigón, fije la escuadra respetando las recomendaciones de montaje del anclaje elegido.

Notas técnicas

Información técnica

¿Sabía que...?
En el caso de un desplazamiento calculado de la armadura de más de 6 mm, se deberá crear un apoyo deslizante. El deslizamiento lo posibilita el agujero oblongo existente en nuestras escuadras (fuente DTU 31.3, P3/5.3.3).

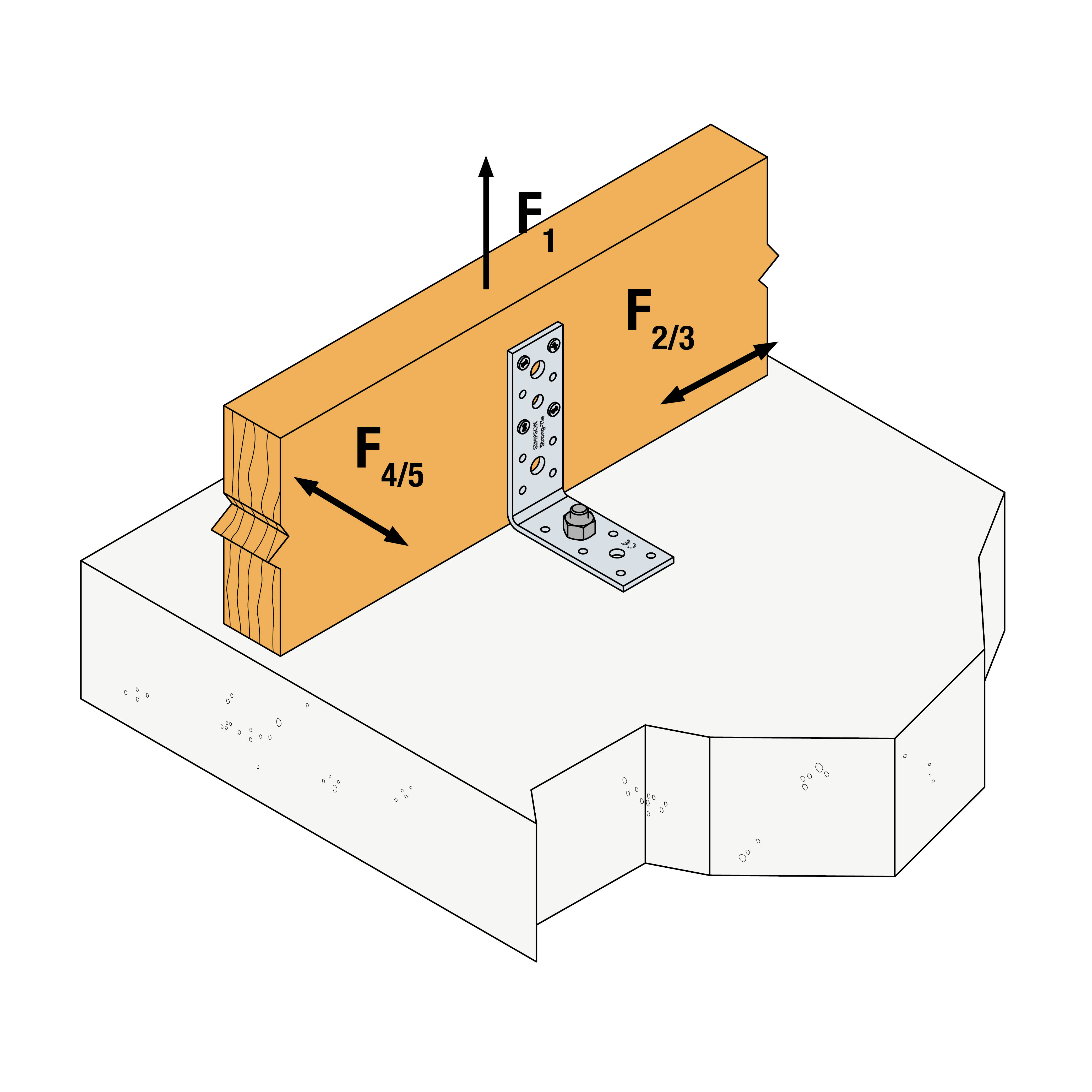

F1 : Esfuerzo de tracción en el eje central de la escuadra
Caso particular de fijaciones con una sola escuadra :

  • Si el conjunto de la estructura impide el giro de la correa o el pilar, la resistencia a tracción será igual a la mitad del valor indicado para dos escuadras,
  • En caso contrario, la resistencia de la unión dependerá de la distancia entre la superficie de contacto vertical y el punto de aplicación de la carga.

F2 y F3 : Esfuerzos laterales de cizalladura
Caso particular de fijaciones con una sola escuadra :

  • El valor de resistencia que debe considerarse es igual a la mitad del valor indicado para dos escuadras.

F4 y F5 : Esfuerzos transversales dirigidos hacia la escuadra o en sentido opuesto a esta

  • La resistencia de la unión dependerá de la distancia entre «e» la base de la escuadra y el punto de aplicación de la carga,
  • Para conocer las cargas correspondientes, contacte con nosotros.

En este ficha técnica únicamente se indican los valores de los esfuerzos F1, F2 y F3 para uniones con dos escuadras.
Si desea obtener más información, contacte con nosotros.
