AKR-Z

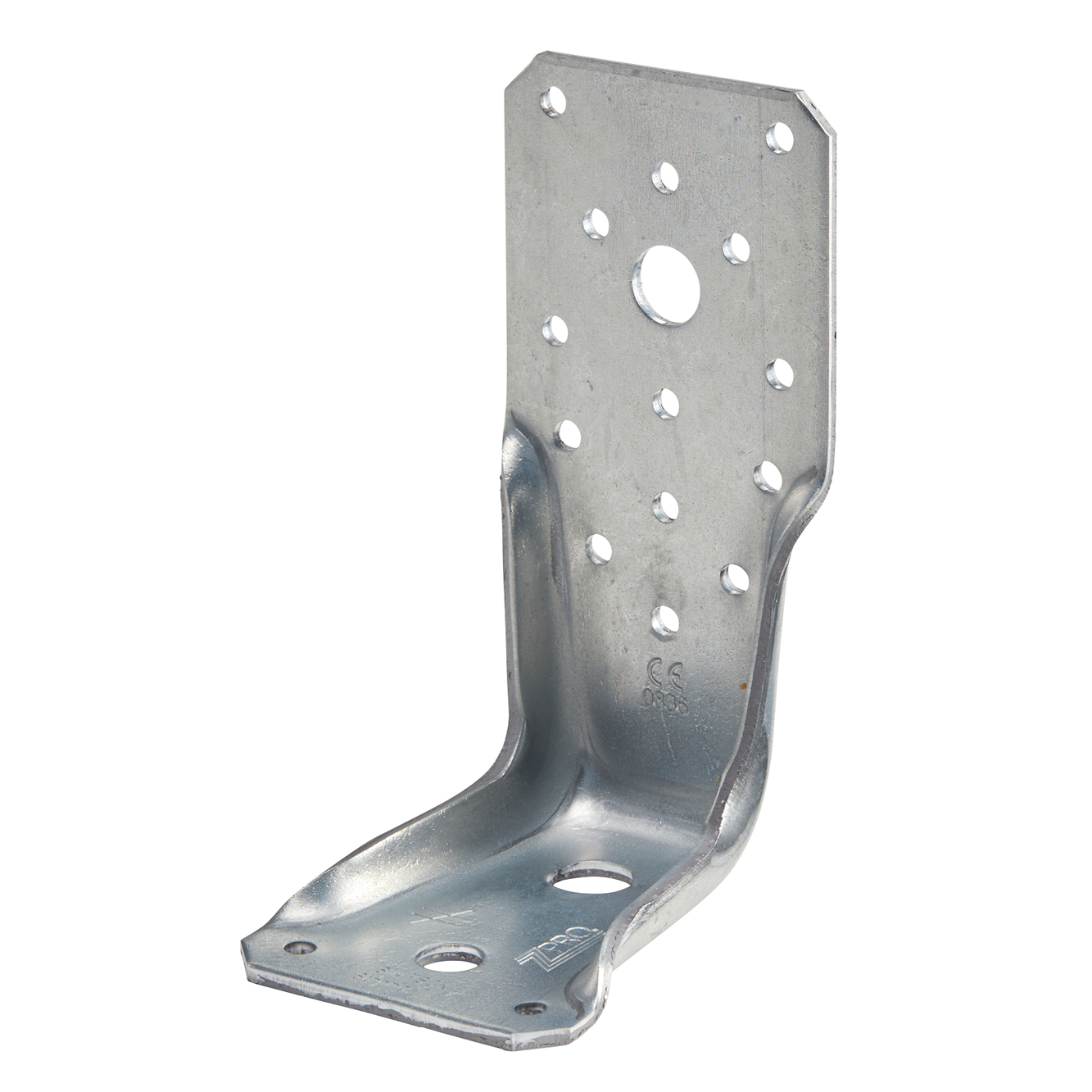

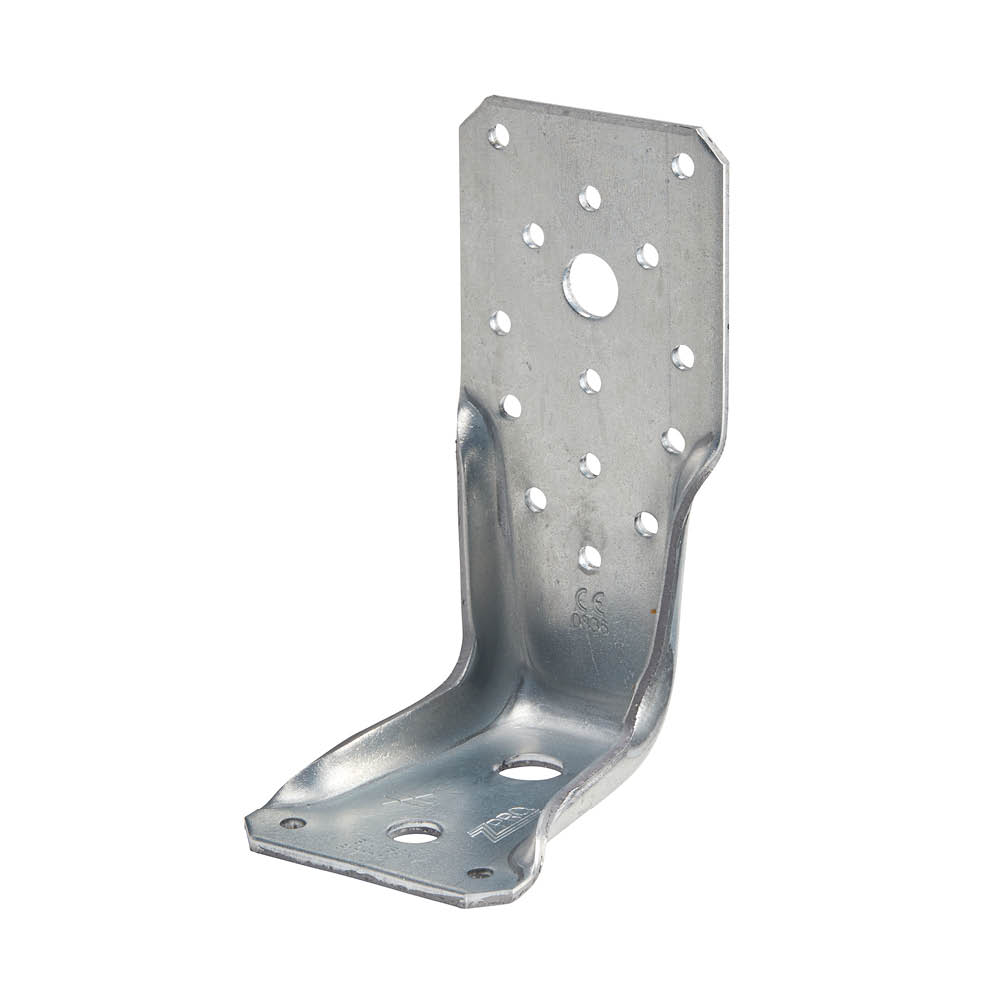

Escuadra reforzada para armazones de madera- ZPRO

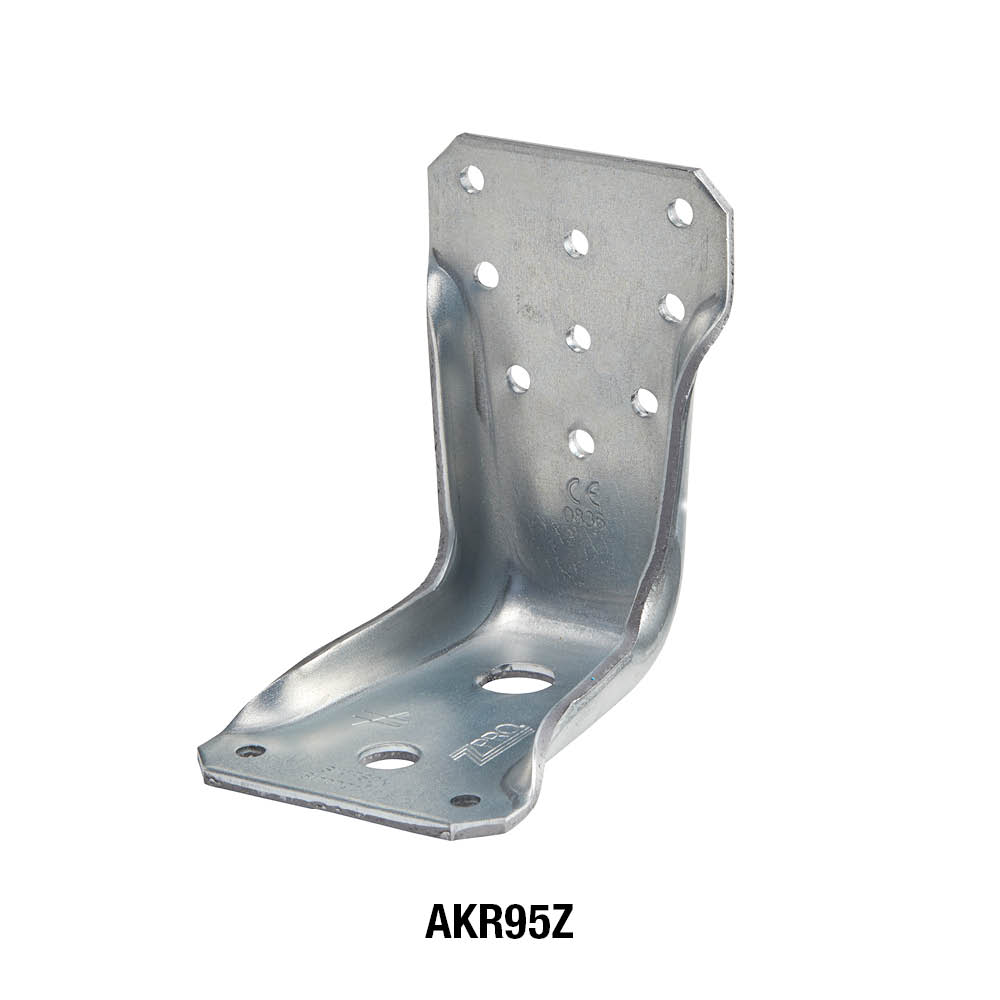

La escuadra AKR95Z complementa la gama existente de escuadras reforzadas, al mismo tiempo que se posiciona para uso en exteriores. Se recomienda principalmente para estructuras exteriores como terrazas.



Marcado CE
DITE
Clase de servicio 3
Zpro

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + ZPro,
  • Espesor 3 mm,
  • El acabado ZPro corresponde con un espesor de zinc alrededor de 55 µm.

Ventajas

  • Resistencia a la tracción y a la cizalladura,
  • Permite anclar sólidamente una estructura al suelo (algo recomendado en zonas sísmicas)...

Aplicaciones

Aplicaciones

  • Elemento principal : hormigón
  • Elemento secundario : madera maciza, madera compuesta, madera laminada...

Campos de uso

La escuarda AKR95Z es adecuada para uso en exteriores.

  • Fijación de montantes,
  • Pilares de madera,
  • Paredes macizos de madera,
  • Aplicación viga sobre viga...

Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones [mm] Agujeros Ala A Agujeros Ala B
A B C t Ø5 Ø13.5 Ø5 Ø11 Ø13.5 Ø13.5x25
AKR95Z95856539-211-

Below you will find load details to the nail pattern: fullnailing, partnailing and post connection. Further connection options, see the corresponding ETA.

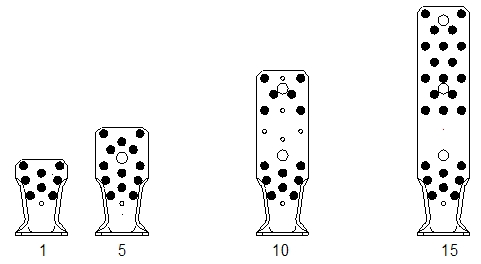

VALORES CARACTERÍSTICOS - MADERA SOBRE HORMIGÓN - CLAVADO TOTAL - 2 ESCUADRAS

Modelo Valores Característicos - Madera sobre hormigón - Clavado total
Fijaciones Plantilla de clavado Valores Característicos - Madera C24 - 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k R4.k = R5.k
Tipo Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z8CNA*1Ø12*1min (17.55 ; 25.04/kmod + 13.2)min (22.64 ; 25.04/kmod + 17.6)min (26.48 ; 25.04/kmod + 22)56.26.915.75 / kmod

* Consultar las columnas de la tabla para determinar la resistencia característicass según la longitud de la fijación utilizada en el ala A.
** Consultar la gama de anclajes Simpson Strong Tie tipo WA, BOAXII, AT-HP o SET-XP según el tipo de hormigón, las distancias entre centros y las distancias al borde.

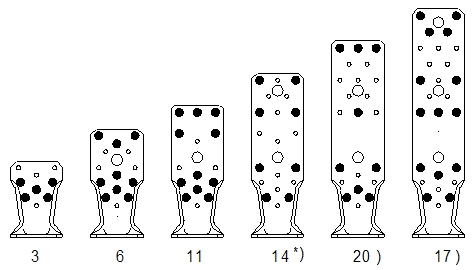

VALORES CARACTERÍSTICOS - MADERA SOBRE HORMIGÓN - CLAVADO PARCIAL - 2 ESCUADRAS

Modelo Valores Característicos - Madera sobre hormigón - Clavado parcial
Fijaciones Plantilla de clavado Valores Característicos - Madera C24 - 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k R4.k = R5.k
Tipo Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1Ø12**3min (10.3 ; 25.04/kmod + 12.62)min (13.34 ; 25.04/kmod + 16.82)min (15.72 ; 25.04/kmod + 21.04)3.244.515.75 / kmod

* Consultar las columnas de la tabla para determinar la resistencia característicass según la longitud de la fijación utilizada en el ala A.
** Consultar la gama de anclajes Simpson Strong Tie tipo WA, BOAXII, AT-HP o SET-XP según el tipo de hormigón, las distancias entre centros y las distancias al borde.

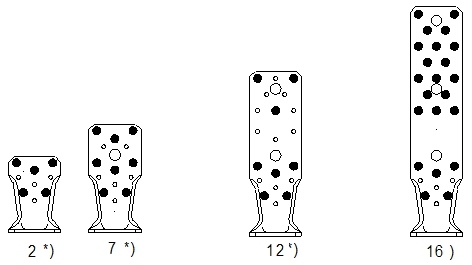

VALORES CARACTERÍSTICOS - CONEXIÓN PILAR SOBRE HORMIGÓN - 2 ESCUADRAS

Modelo Valores Característicos - Pilar sobre hormigón
Fijaciones Plantilla de clavado Valores Característicos - Madera C24 - 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k R4.k = R5.k
Tipo Tipo CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z CSA5.0x40Z CNA4.0x60 CSA5.0x35Z
AKR95Z5CNA*1Ø12**2min (11.5 ; 25.04/kmod + 5.97)min (14.78 ; 25.04/kmod + 7.97)min (17.19 ; 25.04/kmod + 9.96)3.54.4515.75 / kmod

* Consultar las columnas de la tabla para determinar la resistencia característicass según la longitud de la fijación utilizada en el ala A.
** Consultar la gama de anclajes Simpson Strong Tie tipo WA, BOAXII, AT-HP o SET-XP según el tipo de hormigón, las distancias entre centros y las distancias al borde.

VALORES CARACTERÍSTICOS - PILAR SOBRE LOSA DE HORMIGÓN - 1 ESCUADRA

Table "VALORES CARACTERÍSTICOS - PILAR SOBRE LOSA DE HORMIGÓN - 1 ESCUADRA" cannot be displayed : no references available.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4.0x40G,
  • Tornillos CSA5.0x35Z o CSA5.0x40Z,
  • Tornilos para conectores SSH,
  • Bulones,
  • Tirafondos.

Sobre soporte rígido :
Sobre hormigón :

  • Anclaje mecánico : FM-753 CRACK M10x90/10 3DG o FM-753 CRACK M12x120/20 3DG
  • Anclaje químico : resina AT-HP + varilla roscada Ø10 o Ø12 mm

Sobre mampostería hueca :

  • Anclaje químico : resina POLY-GP o AT-HP + varilla roscada Ø12 + SH20085

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)

Descarga

  • ZPRO Conectores para exteriores

    ZPRO Conectores para exteriores

    La gama de conectores estructurales ZPRO ofrece una alternativa económica al acero inoxidable. Ideal para proyectos expuestos a los imprevistos climáticos, como cocheras y terrazas.
