ABR

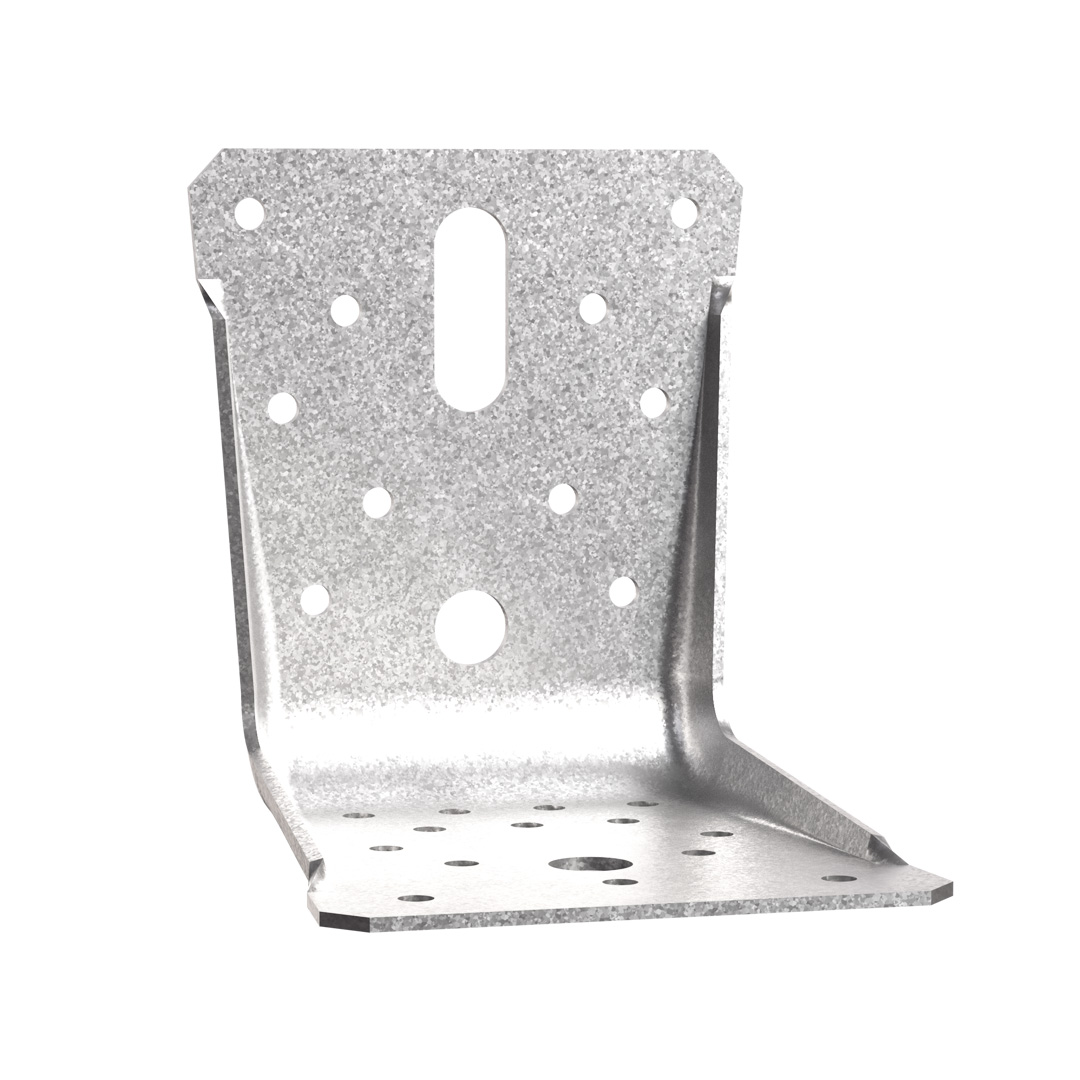

Escuadras reforzadas (9015 100)

Las escuadras reforzadas ABR100 y ABR9015 están diseñadas para aplicaciones en estructuras y viviendas con armazón de madera.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 2 mm.

Ventajas

  • Gran rigidez,
  • Se puede realizar una unión con hormigón con un solo anclaje.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón, acero, ...
  • Elemento secundario : madera maciza, madera compuesta, madera laminada, armaduras triangulares, materiales perfilados, ...

Campos de aplicación

  • Fijación de cerchas,
  • Largueros y montantes de revestimientos,
  • Anclajes de cabrios, ménsulas, brochales, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A [mm] Agujeros Ala B [mm]
A B C t Ø5 Ø12 Ø13 Ø12x32 Ø5 Ø12 Ø13
ABR90158989601.510-1-10-1
ABR100103103902101-1141-

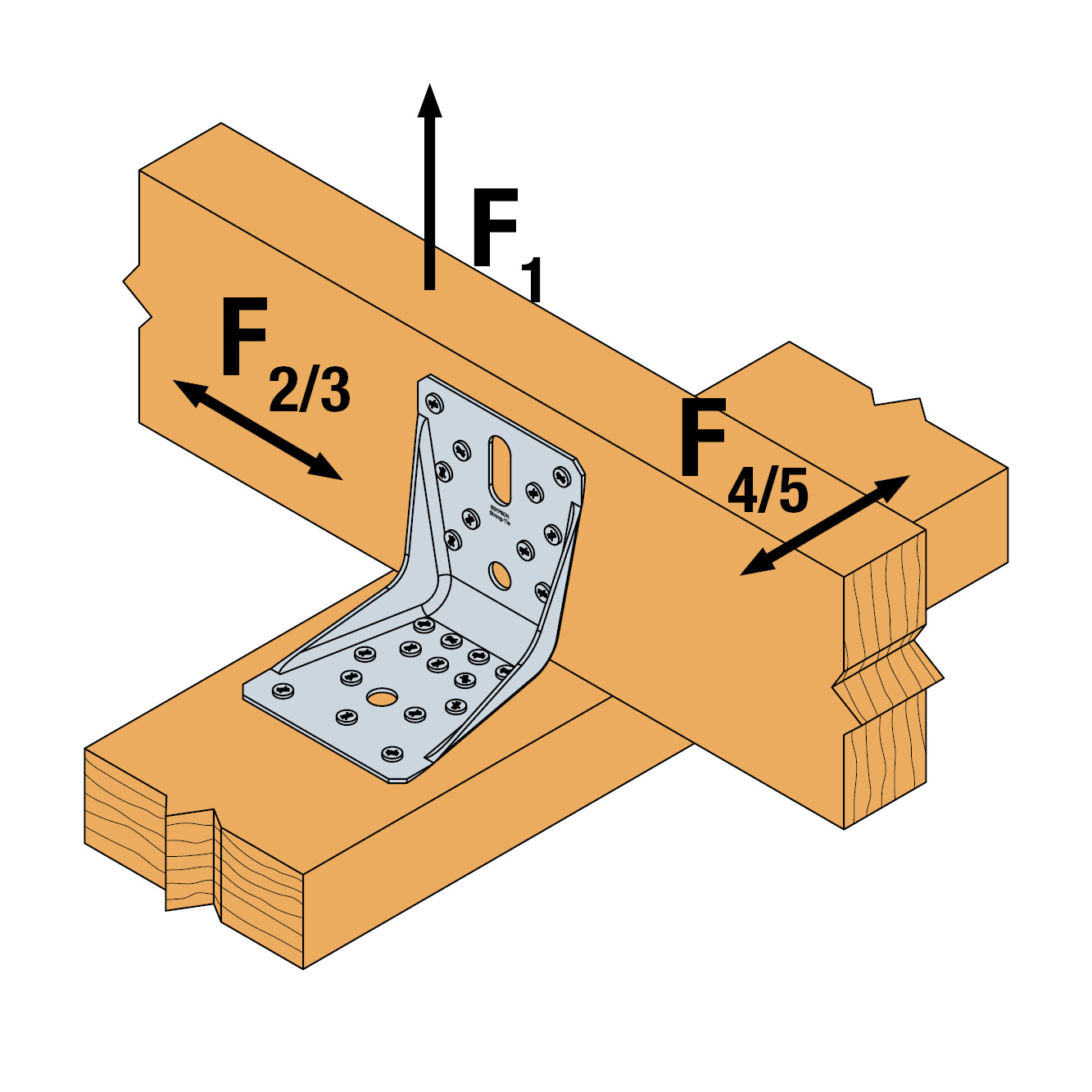

Valores Característicos - Unión madera / madera - Conexión con 2 escuadras

Modelo Valores Característicos - Madera sobre madera - Clavado total
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]

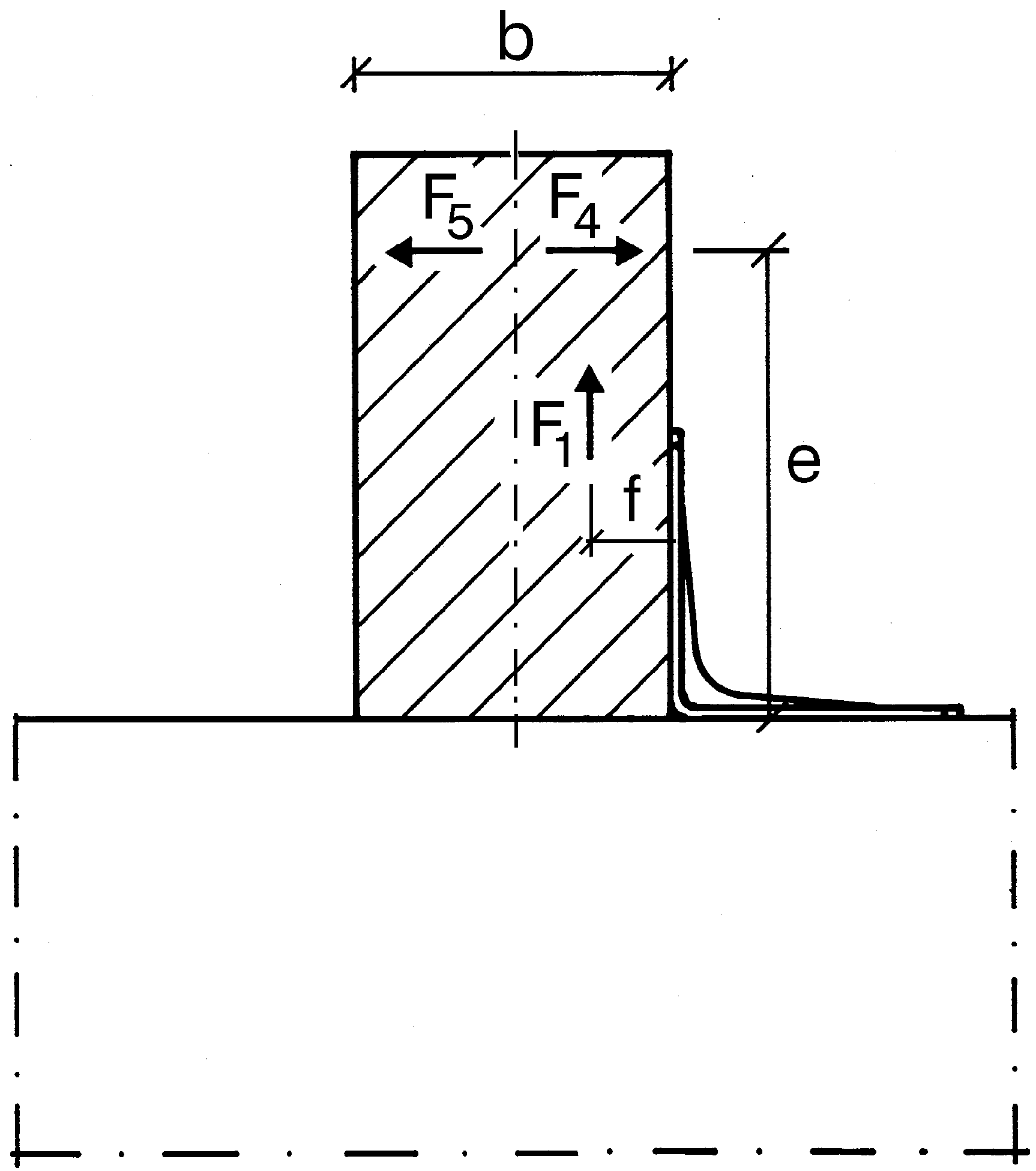

Ala A Ala B R1.k R2.k = R3.k R4.k = R5.k(1)
Cdad Cdad CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CSA5.0x40
ABR90158103.454.15.46.613.26.37.189.610.5----5 /kmod^0,4
ABR10010149.711.715.719.7min (26,7/kmod^0,2 ; 27 /kmod)9.612.814.216.720.32.44.25.15.15.1

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

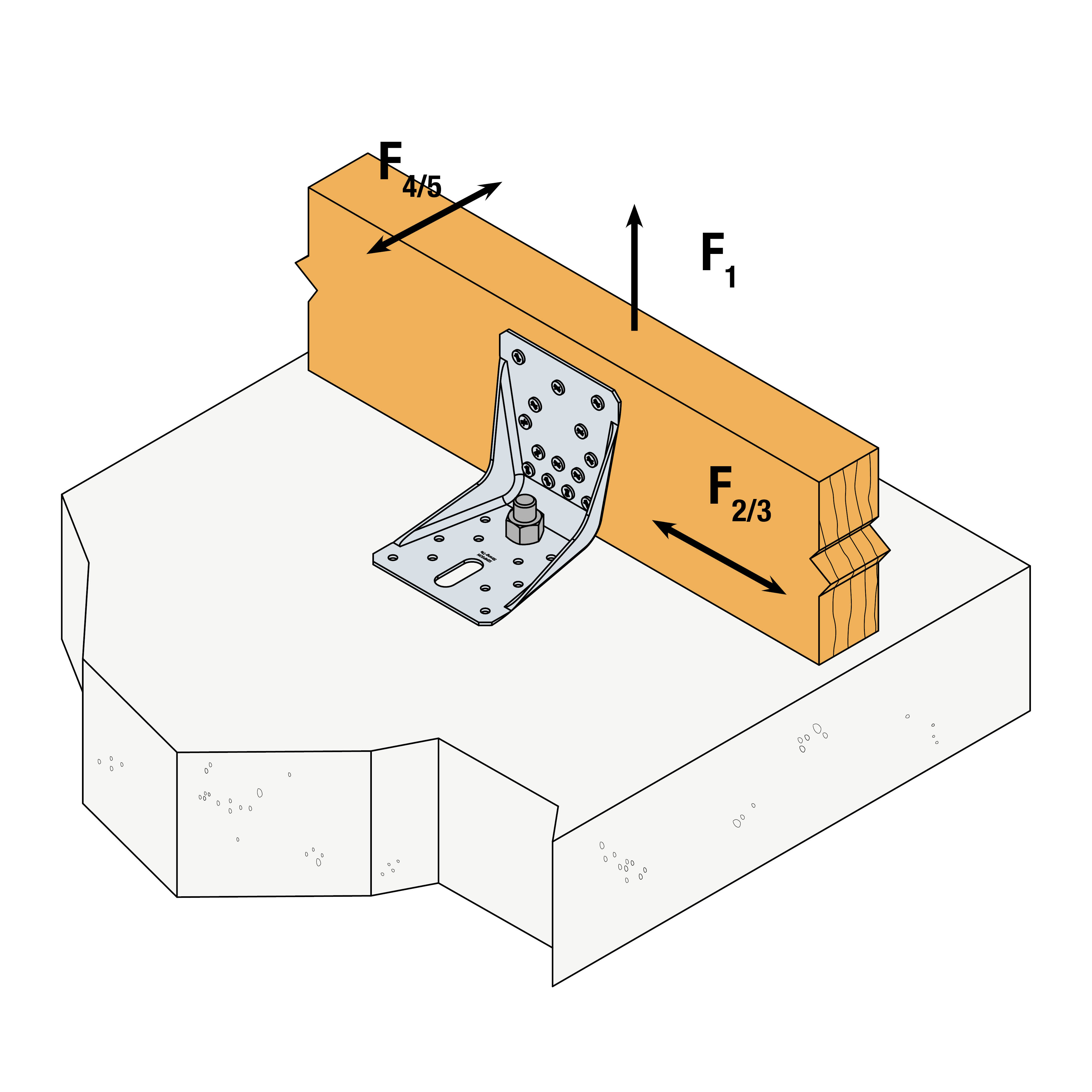

Valores Característicos - Unión madera / soporte rígido - Conexión con 2 escuadras

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN]
Ala A Ala B R1.k R2.k = R3.k R4.k = R5.k
Cdad Tipo Cdad Tipo CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40
ABR1001Ø1010CNA*min (20,6; 21,6 /kmod)min (26,6; 21,6 /kmod)8.710.910.4

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.

Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos simplificados - Madera sobre hormigón - 2 escuadras

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras [kN]
Ala A Ala B R1.k** R2.k = R3.k
Cdad Tipo Cdad Tipo CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR1001Ø1010CNA*20.6248.710.9

* Véase las columnas en la tabla de valores característicos para averiguar qué tipos de fijaciones pueden usarse en el ala A. Los valores varían según el tipo de fijación usado.

Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas son BOAXII, SET-XP, WA, AT-HP, según el tipo de hormigón, el espacio y las distancias a los bordes.

**Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.

En el caso de cargas combinadas, se considerarán las siguientes fórmulas:



Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.

Valores Característicos - Madera sobre madera - Tornillos Ø10 para conectores - 2 escuadras

Modelo Valores Característicos - Madera sobre madera - Conexión con tornillos Ø10 para conectores
Fijaciones Valores Característicos - Madera C24 - 2 escuadras por unión [kN]
Ala A Ala B R1.k R2.k = R3.k
Cantidad Tipo Cantidad Tipo SSH10x40 SSH10x40
ABR1002SSH1SSH5.22.7

Valores Característicos - Madera sobre soporte rígido - Tornillos Ø10 para conectores - 2 escuadrasValores Característicos - Madera sobre soporte rígido - Tornillos Ø10 para conectores - 2 escuadrasValores Característicos - Madera sobre soporte rígido - T

Modelo ​Valores Característicos - Madera sobre hormigón - Conexión con tornillos Ø10 para conectores
​Fijaciones Valores Característicos - Madera C24 - 2 escuadras por unión [kN]
Ala A Ala B R1.k R2.k = R3.k
Cantidad Tipo Cantidad Tipo SSH10x40 SSH10x40
ABR1001Ø101SSH5.74.1

Consulte la gama de anclajes Simpson Strong-Tie para encontrar el producto adecuado. Las soluciones de anclajes típicas son los WA, BOAXII, AT-HP, SET-XP y dependen del tipo de hormigón, de las distancias entre anclajes y a los bordes.

Instalación

Montaje

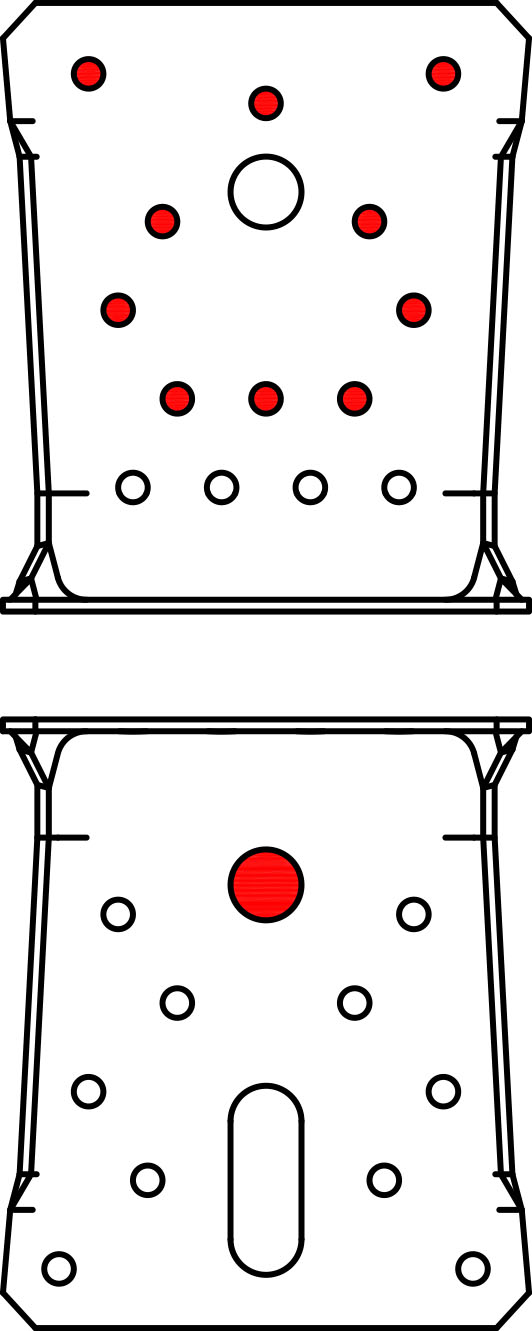

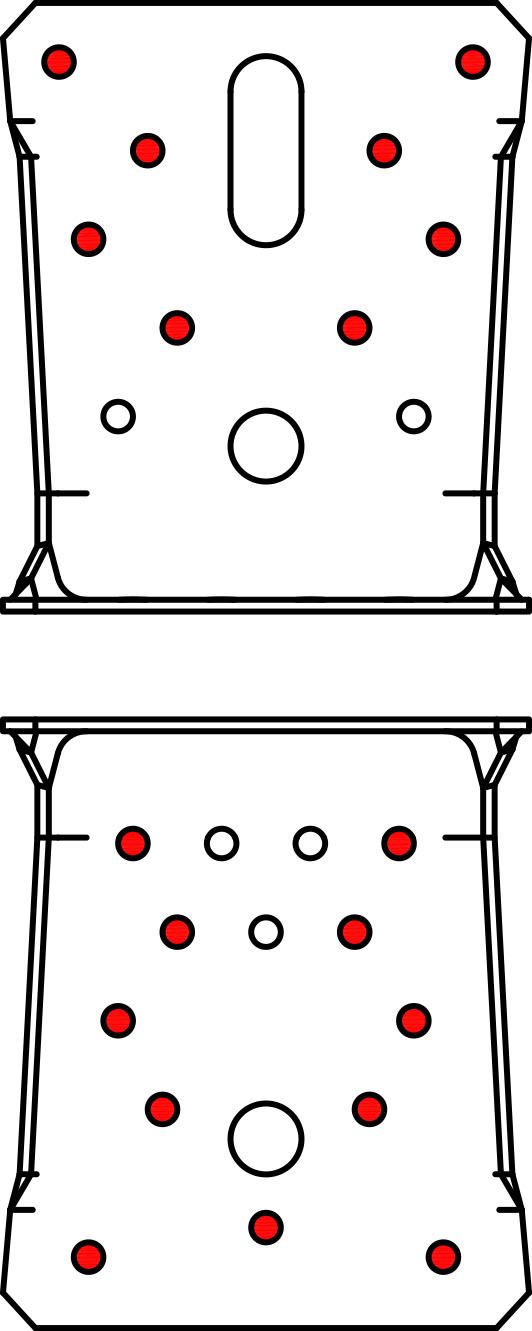

Fijaciones

Sobre madera :

  • Puntas anilladas CNA Ø4,0x35 o Ø4,0x50 mm,
  • Tornillos CSA Ø5,0x35 o CSA Ø5,0x40,

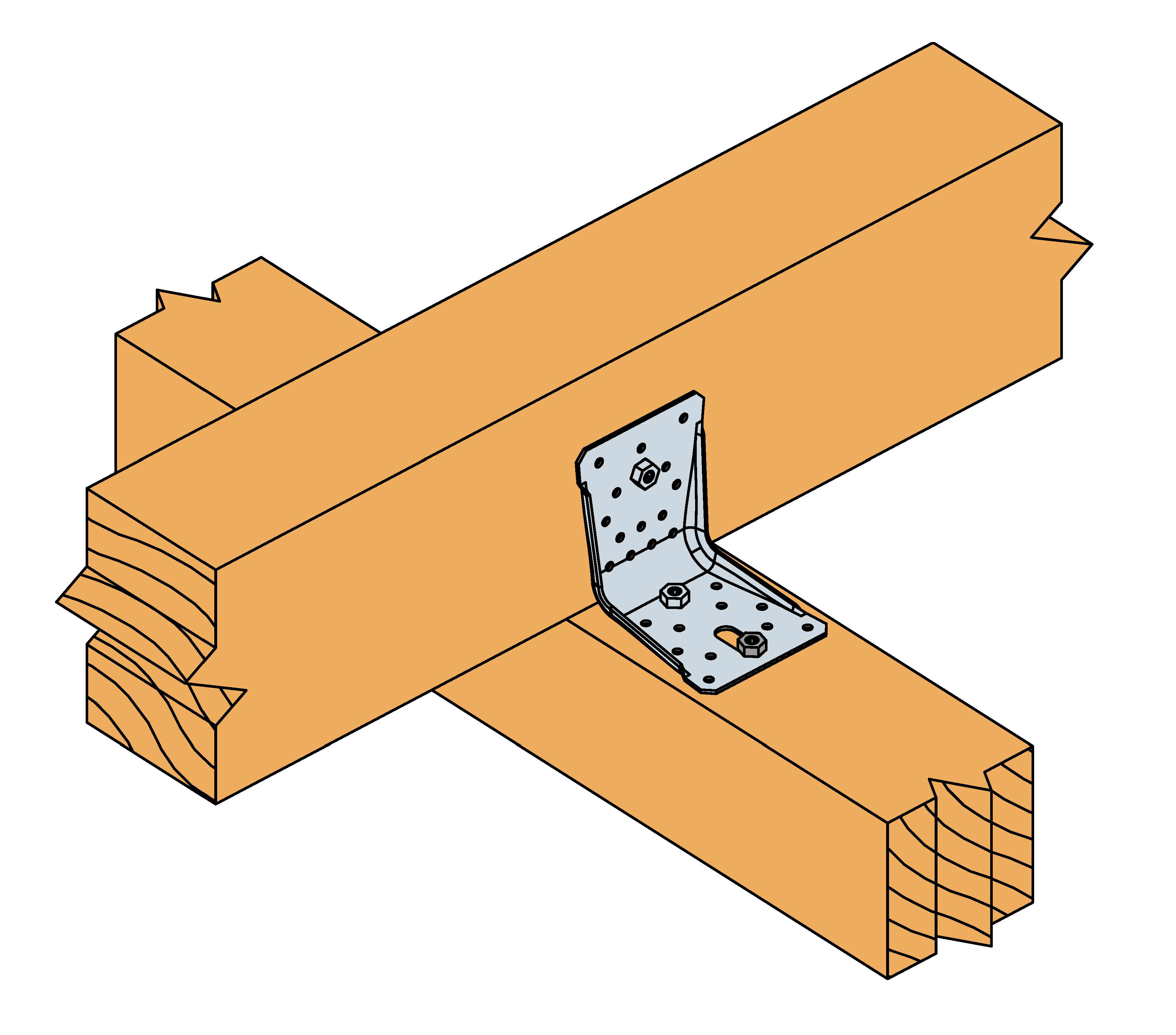

  • Pernos,
  • Tirafondos.

Sobre hormigón :
Elemento de soporte de hormigón :

  • Anclaje mecánico : pasador WA M10-78/5 o WA M12-104/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25 o LMAS M12-150/35.

Elemento de soporte de mampostería hueca :

  • Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.

Sobre acero :

  • Pernos.

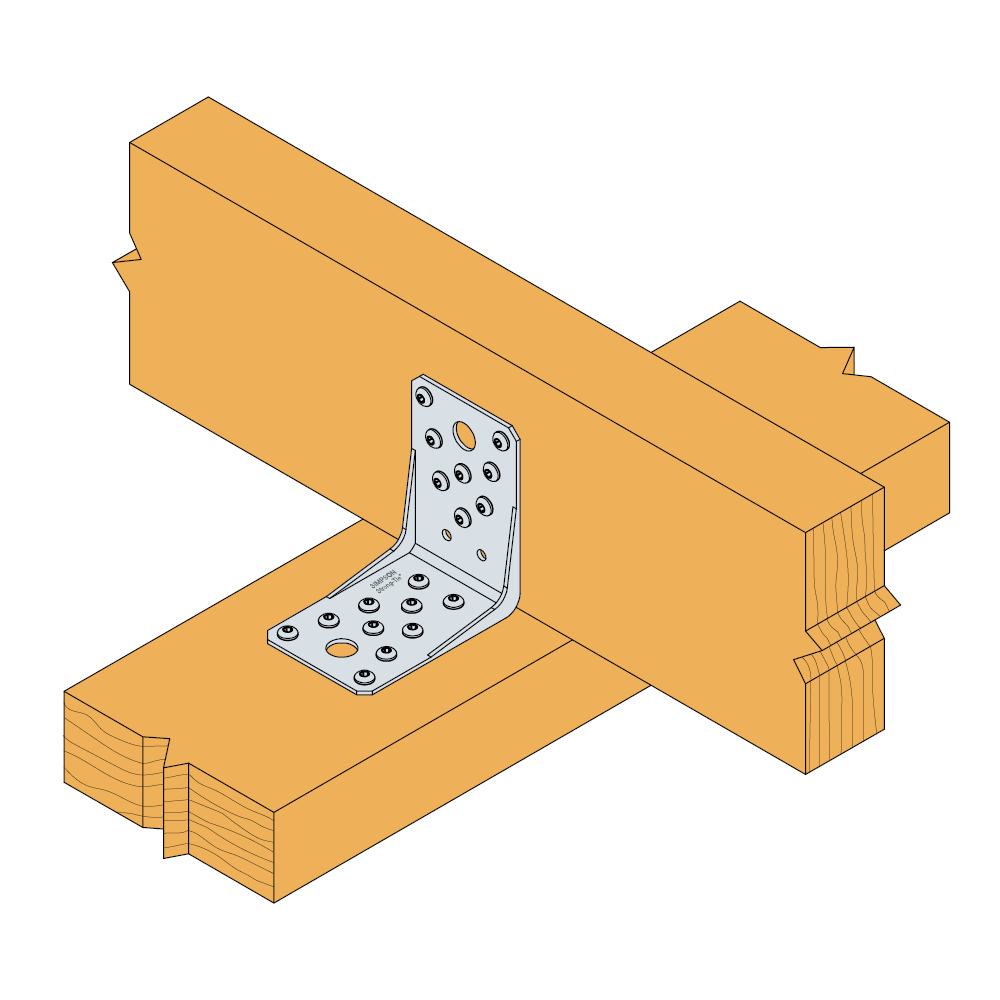

Installation

  • Elemento principal : madera maciza, madera laminada, madera compuesta,
  • Elemento secundario : madera maciza, madera laminada, madera compuesta.
