Conectores

SDE

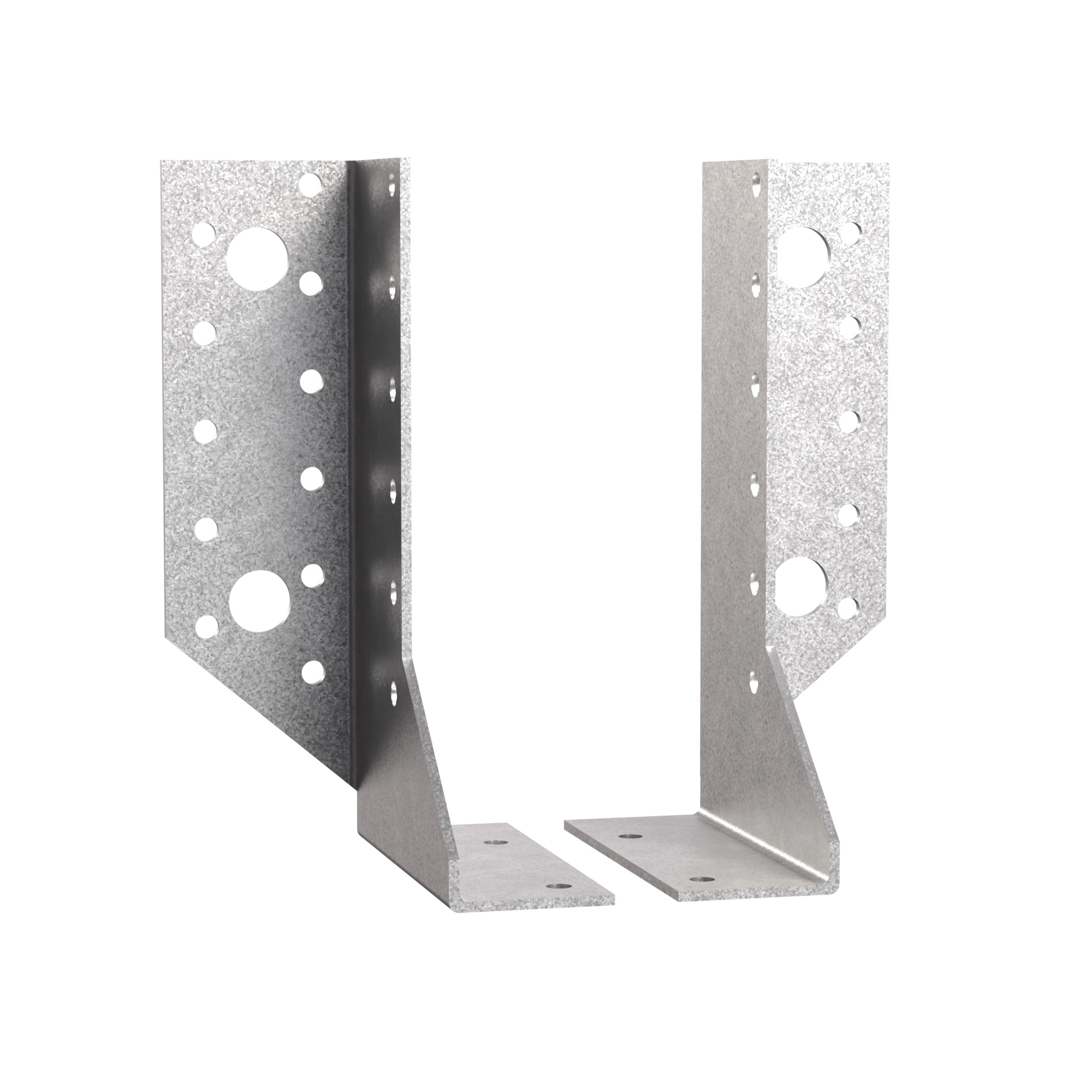

Estribo de dos piezas (derecha e izquierda)

Los estribos de dos piezas pueden adaptarse a secciones de madera de una anchura comprendida entre 60 y 160 mm. Para garantizar un ensamblaje correcto, deben colocarse puntas en la base de los estribos.

Ficha técnica

Marcado CE

DITE

EPD

Clase de servicio 2

Acero galvanizado Z275

Detalles de producto

Imagenes


Características

Materia

Acero galvanizado S250GD + Z275 según NF EN 10346,
Espesor : 2 mm.

Ventajas

Enorme flexibilidad de uso en proyectos de nueva construcción y renovación.

Aplicaciones

Soporte

Elemento principal : madera, hormigón o acero,
Elemento secundario : madera maciza o madera compuesta.

Campos de aplicación

Vigas,
Refuerzo de uniones existentes.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

Referencia	Dimensiones del crampón
	Sección de la madera[mm]				Dimensiones y Valores Característicos[mm]						Agujeros soporte		Agujeros viga	Otro
	Altura		Anchura		A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Esp.[mm]	Redondo		Redondo	Peso[kg]
	Mín.[mm]	Máx.[mm]	Mín.[mm]	Máx.[mm]	A[mm]	B[mm]	C[mm]	D[mm]	F[mm]	Esp.[mm]	Ø5[mm]	Ø13[mm]	Ø5[mm]	Peso[kg]
SDEG300/30	120	177	60	250	60	118	84	41.5	86	2	9	2	5	0.18
SDED300/30	120	177	60	250	60	118	84	41.5	86	2	9	2	5	0.18
SDEG340/30	140	207	60	250	60	138	84	41.5	86	2	11	2	6	0.22
SDED340/30	140	207	60	250	60	138	84	41.5	86	2	11	2	6	0.2
SDEG380/30	160	237	60	250	60	158	84	41.5	86	2	11	2	6	0.26
SDED380/30	160	237	60	250	60	158	84	41.5	86	2	11	2	6	0.26
SDEG440/30	190	282	60	250	60	188	84	41.5	86	2	14	2	8	0.29
SDED440/30	190	282	60	250	60	188	84	41.5	86	2	14	2	7	0.29

Valores característicos - Viga sobre viga - Clavado total

Referencia	Capacidad del soporte
	Valores Característicos - Madera sobre madera - Clavado total
	Valores característicos - Madera C24[kN]
	R₁,ₖ	R2,k	R3,k
	CNA4.0x50	CNA4.0x50	CNA4.0x50
SDEG300/30	20.3	17.6	14.6
SDED300/30	20.3	17.6	14.6
SDEG340/30	26.6	24	15.8
SDED340/30	26.6	24	15.8
SDEG380/30	26.6	24	13.9
SDED380/30	26.6	24	13.9
SDEG440/30	33.2	33.2	14
SDED440/30	33.2	33.2	14

Capacities are given for a pair of SDE (SDEG + SDED)

Combined Load:

$\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1$

Instalación

Montaje

Fijaciones

Sobre madera :

Puntas CNA Ø 4.0x50 mm,
Tornillos CSA Ø5,0 x 40 mm
Tornillos SSH Ø12,0 x 60 mm

Sobre hormigón :
Elemento se soporte de hormigón :

Anclaje mecánico : pasador FM 753 EVO M12x104/5,
Anclaje químico : resina AT-HP + varilla roscada LMAS M12-150/35.

Elemento de soporte de mampostería hueca (debe verificarse la aplicaciòn de cargas a los anclajes) :

Anclaje químico : resina AT-HP o POLY-GP + varilla roscada LMAS M12-150/35 + tamiz SH M16-130.

Instalación

Sobre madera :

Trace la situación de la viga principal sobre el elemento principal.
Oriente el estribo y prefije las alas a cada lado.
Ajuste el estribo según los trazados previos. El estribo debe estar ligeramente más abierto por arriba que por abajo para facilitar la colocación de la viga principal.
Finalice la fijación en cada lado.
Oriente la viga principal en el estribo.
Fije la viga principal al estribo.
Existen dos tipos de clavado sobre madera, total o parcial.

Certificación

Declaración de prestaciones (DoP)

es-dop-e06-0270-07-s.pdf

Ver historial

2020-01-09

es-dop-e06-0270-issue-6.pdf

2018-02-16

es-dop-e06-0270-issue-5.pdf

2017-05-02

es-dop-e06-0270-issue-4.pdf

2014-09-02

e399ec62d64b6977a7f28b786789d354396a74d1-pdf.pdf

2013-06-20

9be2b765fedcb225b18dcaf79757c82f3fadbe8f.pdf

2013-03-01

5ff4739abb317a397d6dbadc7863fcc6d04e718c.pdf

Evaluación técnica europea (ETA)

eta-060270-sst-rev-9-2024.pdf

Sin historial disponible

Declaraciones ambientales de productos (DAP)

epd-certificate-sst-connectors

Sin historial disponible
