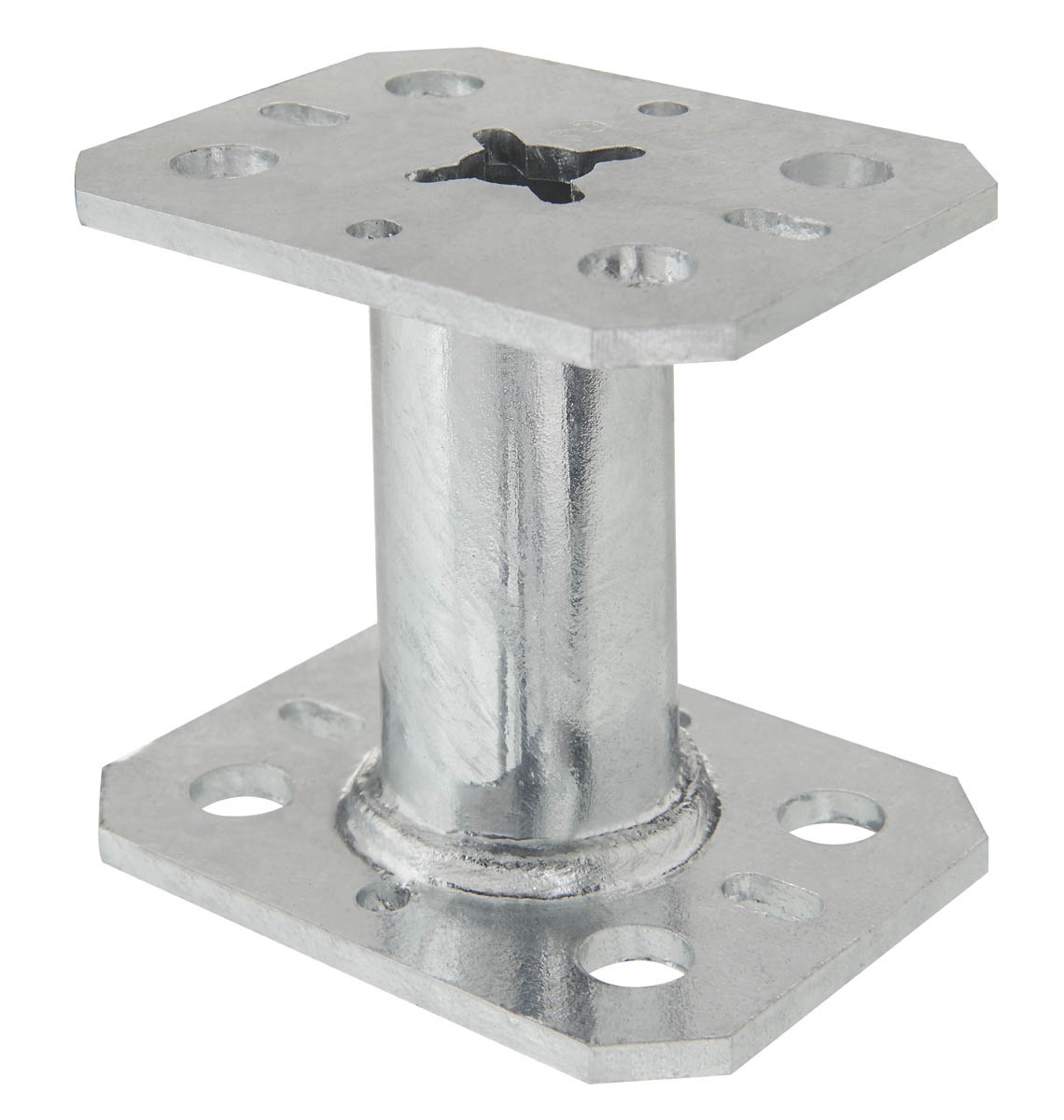

PPMINI

Minipiés de pilar

Estos pies de pilar de pequeño tamaño están especíﬁcamente diseñados para ﬁjar suelos radiantes o barandillas.

Ficha técnica

Marcado CE

DITE

Clase de servicio 3

Exterior

Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

Acero S235JR según NF EN 10025,
Galvanizado en caliente según NF EN ISO 1461,
Espesor : 4 mm.

Ventajas

Adaptado a las construcciones más ligeras.

Aplicaciones

Soporte

Elemento principal : madera, hormigón, acero,
Elemento secundario : madera maciza, madera compuesta , madera laminada.

Campos de aplicación

Fijación de barandillas,
Fijación de barreras interores,
Fijación de suelos radiantes.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones y Valores Característicos [mm]							Pletina superior		Pletina inferior
Modelo	A	B	D	E	F	G	t	Ø11	Ø6x12	Ø11	Ø6x12
PPMINI50	90	70	90	70	50	34	4	4	2	4	2
PPMINI70	90	70	90	70	70	34	4	4	2	4	2
PPMINI80	90	70	90	70	80	34	4	4	2	4	2

Valores Característicos

Modelo	Fijaciones				Valores Característicos - Madera C24 [kN]
	Sobre pilar		Sobre hormigón		R_1,k
	Cdad	Tipo	Cdad	Tipo	Paralelo al hilo	Perpendicular al hilo
PPMINI50	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI70	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6
PPMINI80	4	Ø10	4	Ø10*	58.6 / kmod^0.37	21.6

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores Característicos simplificados - Madera sobre hormigón

Modelo	Fijaciones				Valores característicos simplificados - Madera C24 [kN]
	Sobre pilar		Sobre hormigón		R_1,k
	Cdad	Tipo	Cdad	Tipo	Paralelo al hilo**	Perpendicular al hilo
PPMINI50	4	Ø10	4	Ø10*	66.8	21.6
PPMINI70	4	Ø10	4	Ø10*	66.8	21.6
PPMINI80	4	Ø10	4	Ø10*	66.8	21.6

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Instalación

Montaje

Fijaciones

Sobre el pilar de madera :

Pernos,
Tirafondos LAG 10x80,
Tornillo SSH Ø10x50.

Sobre hormigón :

Anclaje macánico : pasador WA M10-78/5 o alternativa FM-753 CRACK 3DG M10x90/10 (Revestimiento apto para uso exterior),
Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Instalación

Parte superior :

Coloque la pletina superior del pie de pilar bajo el pilar.
Fije esta pletina al pilar con la ayuda de tirafondos LAG o SSH (es necesario una perforación previa).

Parte inferior :

Coloque el pilar verticalmente en la estructura.
Identifique sobre el soporte la posición de los anclajes al suelo.
Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.
