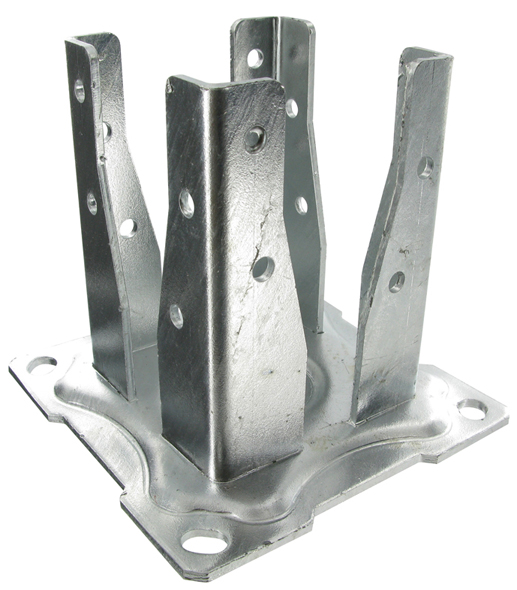

AG527P

Pies de pilar cuadrano para jardín sobre pletina

Los pies de pilar AG527P se recomiendan para realizar pequeñas estructuras como vallas de jardín. Pueden desmontarse con gran facilidad y están especialmente adaptados para construir estructuras provisionales. Los modelos AG527P se fijan mediante pernos.

Clase de servicio 3
Acero galvanizado en caliente
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero DD11 según NF EN 10111,
  • Acabado galvanizado en caliente según NF EN ISO 1461.

Ventajas

  • Pletina con aristas matadas, para aumentar la seguridad.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, madera compuesta, ...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta, ...

Campos de aplicación

  • Fijación de vallas,
  • Fijación de estructuras ligeras para el jardín,
  • Fijación de estructuras provisionales.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones [mm] Agujeros
A B C D E t1 t2 Parte alta Pletina horizontal
Ø8 Ø12
AG527P 91 130 91 150 150 3 4 16 4

Instalación

Montaje

Fijaciones

Pilar :

  • Pernos,
  • Tornillos Ø6.

Pletina :

  • Anclaje mecánico : pasador WA M10-78/5, tirafondo LAG 10-80,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Advertencia

La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (debidas al viento, ...). Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (con contrafuertes, ...).

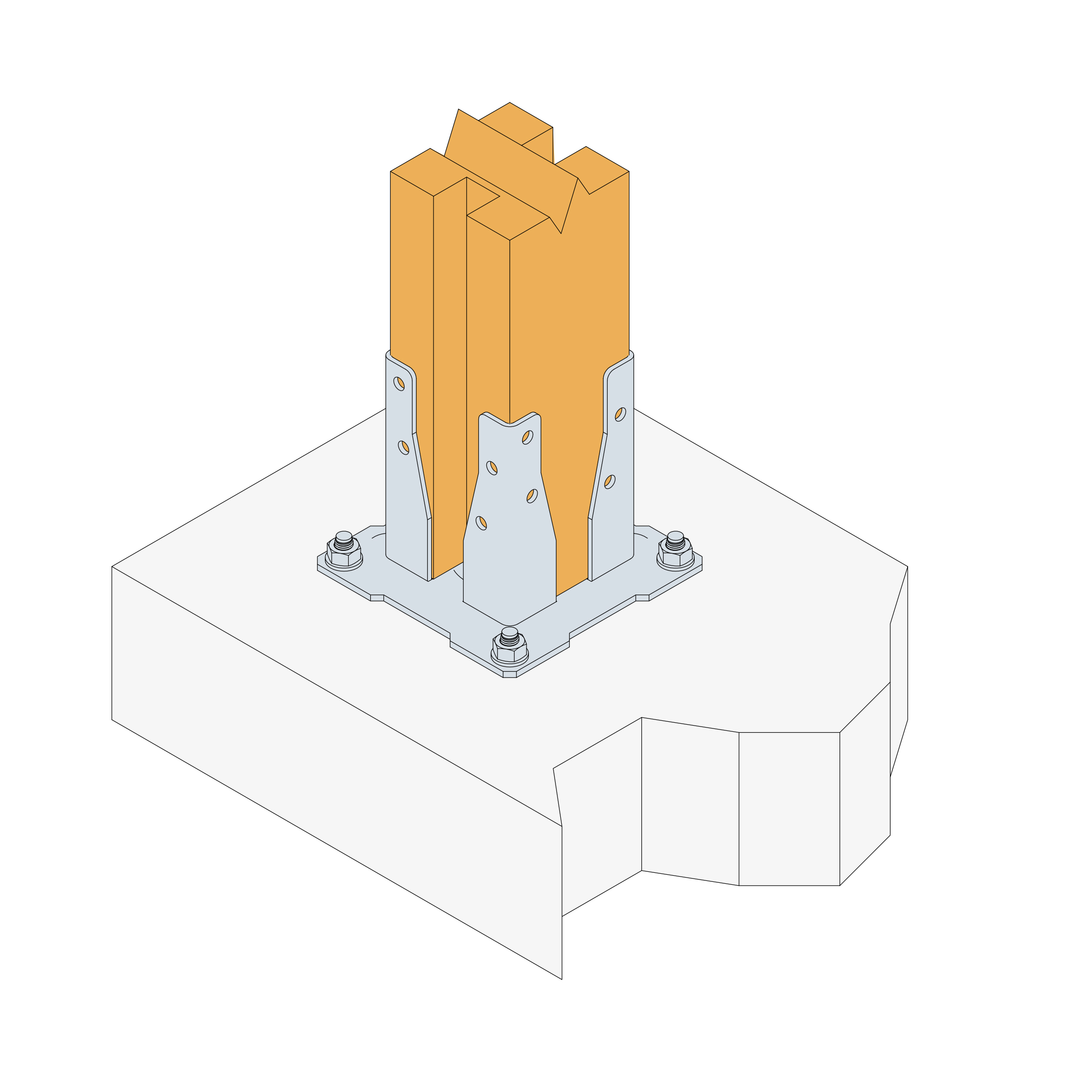

Installation

Parte baja :

  1. Posicionar el pie de pilar en la estructura.
  2. Identificar la posición de los anclajes en el soporte.
  3. Taladrar el soporte verticalmente al diámetro y a la profundidad recomendados para las fijaciones elegidas.
  4. Fijar la pletina al soporte con los anclajes seleccionados.

Parte superior :

  1. Colocar el poste en el pie del pilar.
  2. Fijar el poste en el pie de pilar.
