PPUP

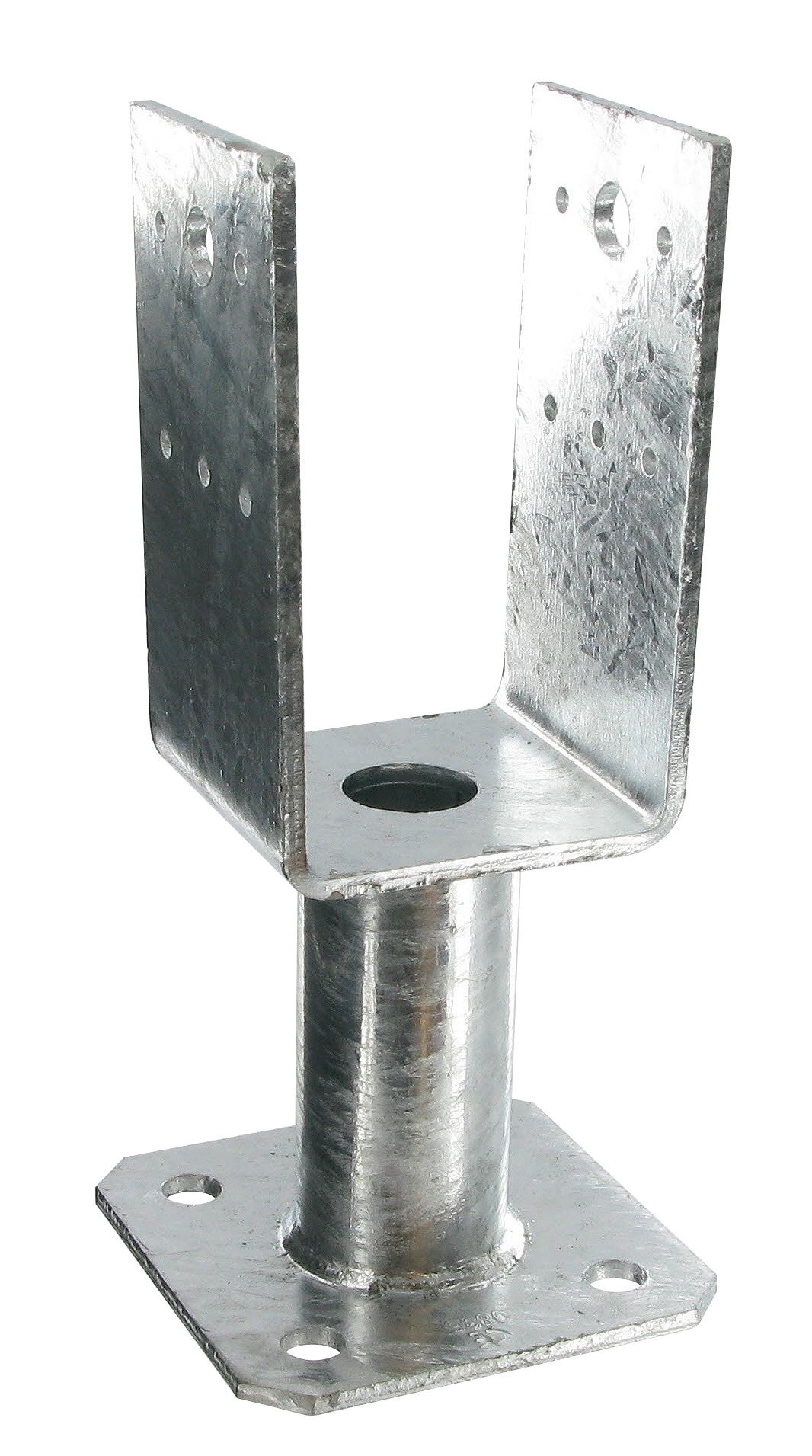

Pies de pilar en U con pletina

La pletina inferior de este pie de pilar en U permite anclar el pilar directamente a la losa de hormigón. No requiere ningún tipo de hueco y permite realizar la unión tras llevar a cabo el anclaje de la pletina.



Marcado CE
DITE
Clase de servicio 3
Exterior
Acero galvanizado

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Galvanización en caliente según NF EN ISO 1461,
  • Espesor : 5 mm.

Ventajas

  • Aplicación de carga al levantamiento.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón, acero,
  • Elemento secundario : madera maciza, madera laminada.

Campos de aplicación

  • Tejadillos,
  • Pérgolas.
  • Verandas,
  • Terrazas,
  • Barandillas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior
A B C D E F G t1 t2 Ø5 Ø13.5 Ø12
PPUP70 70 70 126.5 100 100 101 48.3 5 4 10 2 4
PPUP90 90 70 126.5 100 100 101 48.3 5 4 10 2 4

Valores Caractéristicos

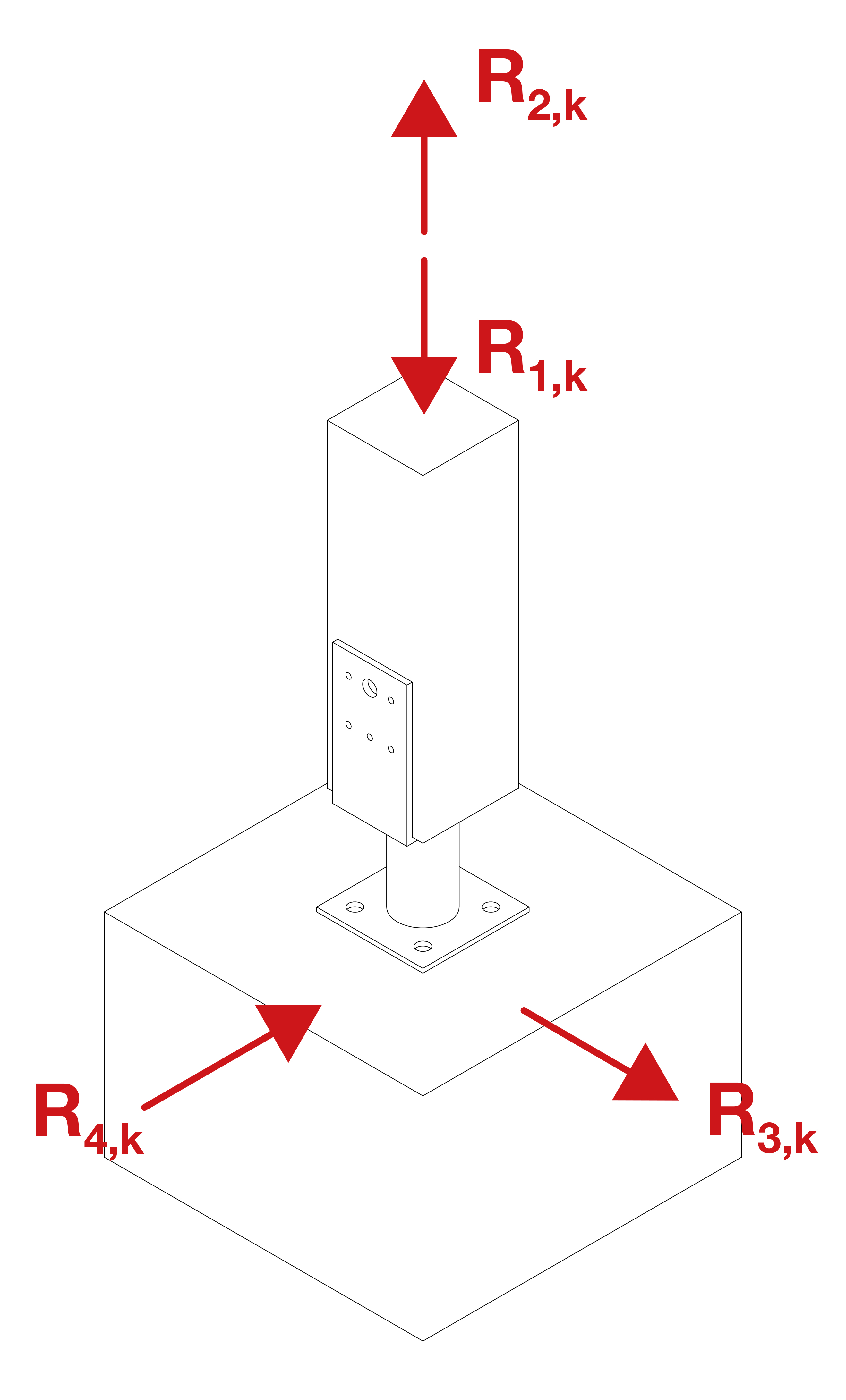

Modelo Valores Característicos - Madera sobre hormigón
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k R2.k R3.k R4.k
Cdad Tipo Cdad Tipo CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 8,2/(kmod^0,5) -
PPUP90 10 CNA 4 Ø10 - min(121,5;102,8/kmod) - 21.9 - min(13,1;14,1/kmod) - 10,6/(kmod^0,5)

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados

Modelo Valores Característicos simplificados - Madera sobre hormigón
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k* R2.k R3.k* R4.k*
Cdad Tipo Cdad Tipo CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
PPUP70 10 CNA 4 Ø10 92.2 - 17.8 - 10.7 - 9.8 -
PPUP90 10 CNA 4 Ø10 - 121.5 - 21.9 - 13.1 - 12.6

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

Sobre el madera :

  • Puntas anilladas CNA Ø4.0,
  • Pernos Ø12,
  • Tirafondos Ø12.

Sobre el hormigón :

  • Anclaje mecánico : pasador WA M10-78/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

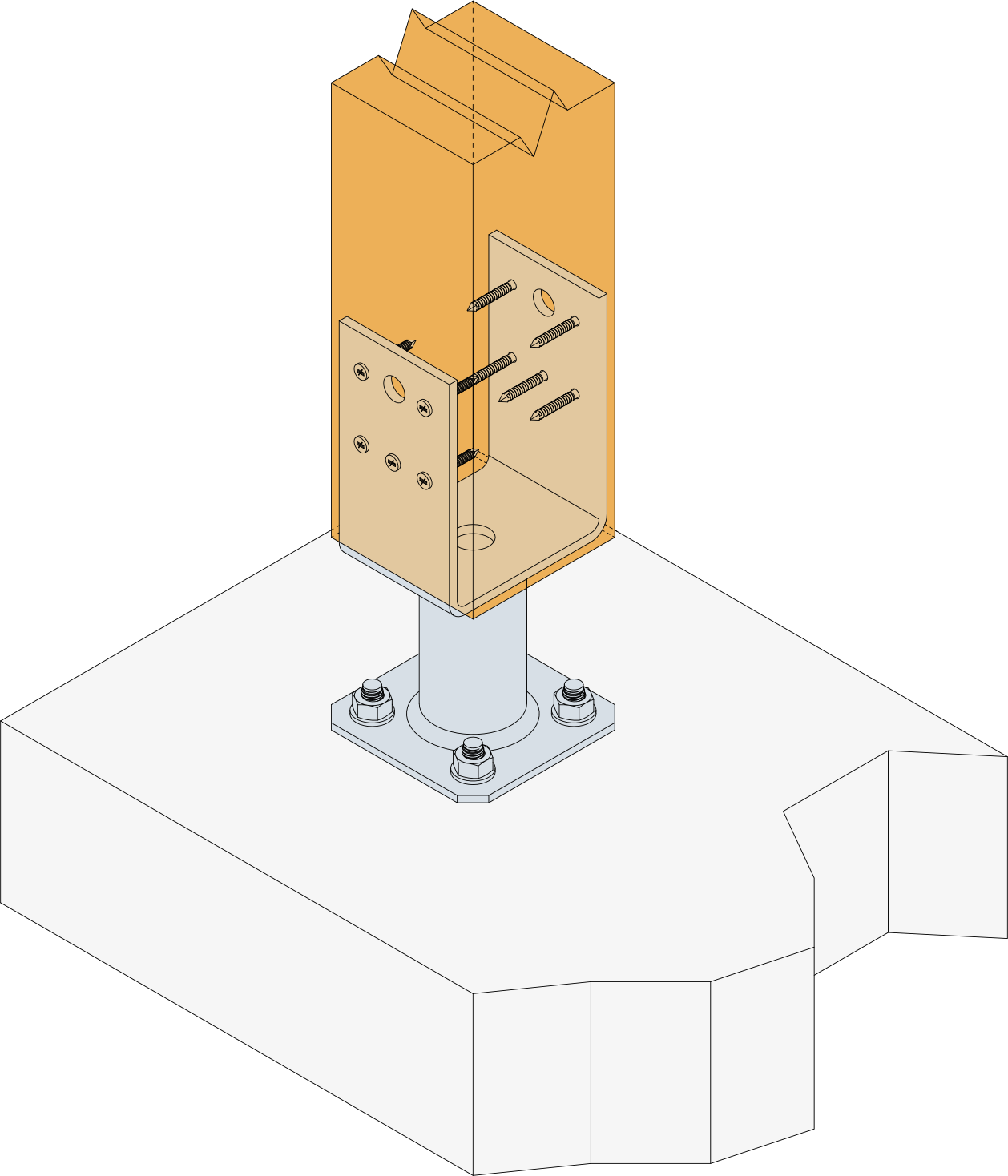

Instalación

Parte superior :

  1. Coloque el pilar en el pie de pilar.
  2. Fije el pie de pilar al pilar.

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

Certificación

Idoneidad Técnica Europeo (ETA)
