SBE

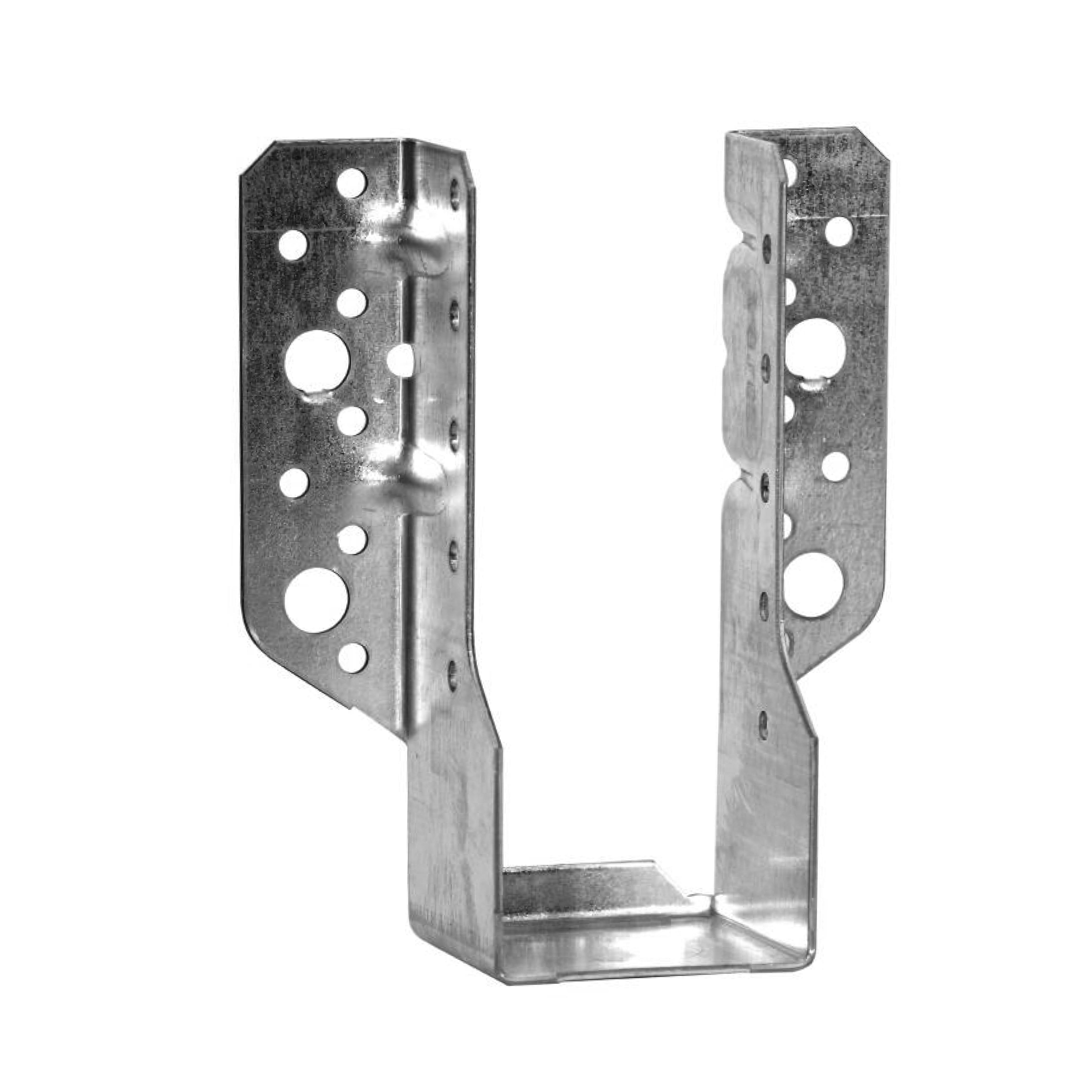

Estribo con alas exteriores

El estribo SBE posibilita una aplicación de cargas similar a la del modelo de 2 mm de espesor. Es el primer estribo surgido de un estudio realizado aplicando las especificaciones del Eurocódigo 5..

Marcado CE
Marcado CE
DITE
DITE
Alas exteriores
Alas exteriores
EPD
EPD
Acero electrocincado 20µm
Acero electrocincado 20µm
Clase de servicio 2
Clase de servicio 2
SBE_SSTBP_homepage_FR_fr
SBE_SSTBP_homepage_ES_es
SBE_SSTBP_homepage_NL_nl
SBE_SSTBP_homepage_PT_pt

Detalles de producto

Imagenes

Características

Materia

  • Acero galvanizado S250GD + Z275 según NF EN 10346,
  • Espesor : 1,5 mm.

Ventajas

  • Estribo optimizado para conseguir una instalación más rápida (requiere un 20% menos de clavos que un estribo SAE),
  • Sistema "Speed prong" que facilita su instalación en elementos de soporte de madera,
  • Espesor más pequeño sin pérdida de resistencia.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera compuesta, madera laminada, hormigón, acero,
  • Elemento secundario : madera maciza, madera compuesta, maceza laminada.

Campos de aplicación

  • Vigas, correas,
  • Vigas planas y montantes,
  • Apoyos de cabrios,
  • Refuerzo de uniones existentes, ...

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
OtroSección de la madera[mm]Dimensiones y Valores Característicos[mm]Agujeros soporteAgujeros viga
Peso[kg]Anchura[mm]AlturaA[mm]B[mm]C[mm]D[mm]F[mm]Esp.[mm]RedondoRedondo
Mín.[mm]Máx.[mm]Ø5[mm]Ø11[mm]Ø5[mm]
SBE32/990.173211214932995530541.51226
SBE32/1140.232127171321145530541.51228
SBE38/960.173810914438965530541.51226
SBE38/1110.238124167381115530541.51228
SBE38/1410.2438154212381415530541.514210
SBE38/1710.338184257381715530541.518412
SBE40/1100.240123165401105530541.51228
SBE40/1400.2440153210401405530541.514210
SBE45/930.17451051394592.55530541.51226
SBE45/1080.24512016245107.55530541.51228
SBE45/1380.244515020745137.55530541.514210
SBE45/1680.294518025245167.55530541.518412
SBE48/910.174810413748915530541.51226
SBE48/1060.248119159481065530541.51228
SBE48/1360.2448149204481365530541.514210
SBE48/1660.2948179249481665530541.518412
SBE51/900.17511021355189.55530541.51226
SBE51/1050.25111715751104.55530541.51228
SBE51/1350.245114720251134.55530541.514210
SBE51/1650.295117724751164.55530541.518412
SBE60/850.18609812860855530541.51226
SBE60/1000.260113150601005530541.51228
SBE60/1300.2460143195601305530541.514210
SBE60/1600.2960173240601605530541.518412
SBE64/830.17649612564835530541.51226
SBE64/980.26411114764985530541.51228
SBE64/1280.2264141192641285530541.514410
SBE64/1580.2964171237641585530541.518412
SBE70/950.27010814370955530541.51228
SBE70/1250.2470138188701255530541.514210
SBE70/1550.2970168233701555530541.518412
SBE73/1540.297316623173153.55530541.518412
SBE76/1220.2476135183761225530541.514210
SBE76/1520.2676165228761525530541.518412
SBE80/1200.2480133180801205530541.514210
SBE80/1500.2980163225801505530541.518412
SBE90/1450.2990158218901455530541.518412
SBE100/1400.291001532101001405530541.518412

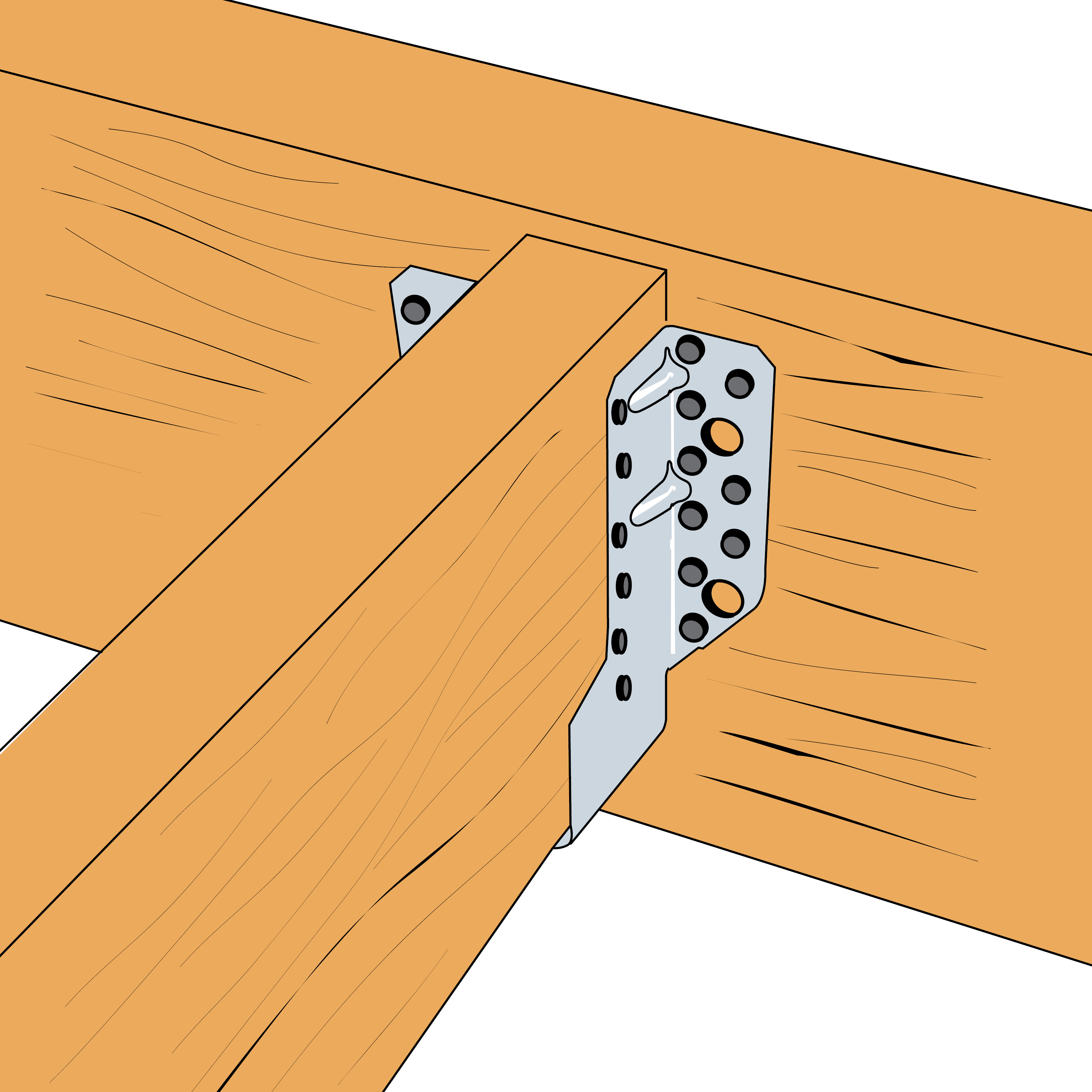

Valores característicos - Viga sobre viga - Clavado total

Dimensiones

ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre madera - Clavado total
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₁,ₖR₂,ₖR₃,ₖR4,k
CdadCdadCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
SBE32/9912.0610.203.904.704.90
SBE32/11412.0811.904.205.504.90
SBE38/9612.069.804.504.704.90
SBE38/11112.0811.504.905.504.90
SBE38/14114.0101605.706.606.10
SBE38/17118.01222.406.407.507.30
SBE40/11012.0811.405.205.504.90
SBE40/14014.01015.90606.606.10
SBE45/9312.069.205.204.704.90
SBE45/10812.081105.705.504.90
SBE45/13814.01015.606.706.606.10
SBE45/16818.0122207.507.507.30
SBE48/9112.088.905.504.704.90
SBE48/10612.0810.806.105.504.90
SBE48/13614.01015.507.106.606.10
SBE48/16618.01221.807.907.507.30
SBE51/9012.088.713.35.85.84.76.84.97.8
SBE51/10512.0810.615.96.46.45.57.94.97.8
SBE51/13514.01015.322.37.47.46.69.66.19.8
SBE51/16518.01221.6318.48.47.5117.311.7
SBE60/8512.067.912.26.66.64.76.84.97.8
SBE60/10012.089.9157.37.35.57.94.97.8
SBE60/13014.01014.721.68.68.66.69.66.19.8
SBE60/16018.0122130.49.79.77.5117.311.7
SBE64/8312.067.611.76.96.94.76.84.97.8
SBE64/9812.089.614.67.77.75.57.94.97.8
SBE64/12814.01014.421.39.19.16.69.66.19.8
SBE64/15818.01220.830.110.310.37.5117.311.7
SBE70/9512.089.1148.28.25.57.94.97.8
SBE70/12514.0101420.89.89.86.69.66.19.8
SBE70/15518.01220.429.611.111.17.5117.311.7
SBE73/15418.01220.229.311.511.57.5117.311.7
SBE76/12214.01013.620.210.510.56.69.66.19.8
SBE76/15218.0122029.111.911.97.5117.311.7
SBE80/12014.01013.319.810.510.96.69.66.19.8
SBE80/15018.01219.628.712.512.57.5117.311.7
SBE90/14518.01218.927.813.713.77.5117.311.7
SBE100/14018.01218.126.815157.5117.311.7

Las dimensiones A, B y C son las dimensiones interiores del estribo.

Valores Característicos - Madera sobre madera - Clavado parcial

Dimensiones

ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre madera - Clavado parcial
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₁,ₖR₂,ₖR₃,ₖR4,k
CdadCdadCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
SBE32/998.04.07.203.901.904.90
SBE32/1148.04.08.504.202.104.90
SBE38/968.04.06.904.501.904.90
SBE38/1118.04.08.304.902.104.90
SBE38/14110.06.011.505.702.506.10
SBE38/17112.06.013.406.402.907.30
SBE40/1108.04.08.205.202.104.90
SBE40/14010.06.011.50602.506.10
SBE45/938.04.06.505.201.904.90
SBE45/1088.04.07.905.702.104.90
SBE45/13810.06.011.206.702.506.10
SBE45/16812.06.013.407.502.907.30
SBE48/918.04.06.305.501.904.90
SBE48/1068.04.07.805.702.104.90
SBE48/13610.06.011.107.102.506.10
SBE48/16612.06.013.407.902.907.30
SBE51/908.04.06.29.45.75.81.92.64.97.5
SBE51/1058.04.07.711.45.76.42.12.74.97.5
SBE51/13510.06.011167.47.42.53.36.19.8
SBE51/16512.06.013.417.78.48.42.93.87.311.3
SBE60/858.04.05.68.65.76.61.92.64.97.5
SBE60/1008.04.07.210.85.77.32.12.74.97.5
SBE60/13010.06.010.615.58.18.62.53.36.19.8
SBE60/16012.06.013.417.79.79.72.93.87.311.3
SBE64/838.04.05.48.35.76.91.92.64.97.5
SBE64/988.04.0710.65.77.72.12.74.97.5
SBE64/12810.06.010.415.38.19.12.53.36.19.8
SBE64/15812.06.013.417.710.110.32.93.87.311.3
SBE70/958.04.06.710.15.78.22.12.74.97.5
SBE70/12510.06.010.114.98.19.82.53.36.19.8
SBE70/15512.06.013.417.710.111.12.93.87.311.3
SBE73/15412.06.013.417.710.111.52.93.87.311.3
SBE76/12210.06.09.814.58.110.52.53.36.19.8
SBE76/15212.06.013.417.710.111.92.93.87.311.3
SBE80/12010.06.09.514.28.110.92.53.36.19.8
SBE80/15012.06.013.417.710.112.52.93.87.311.3
SBE90/14512.06.01317.710.113.32.93.87.311.3
SBE100/14012.06.012.517.710.113.32.93.87.311.3

Las dimensiones A, B y C son las dimensiones interiores del estribo.

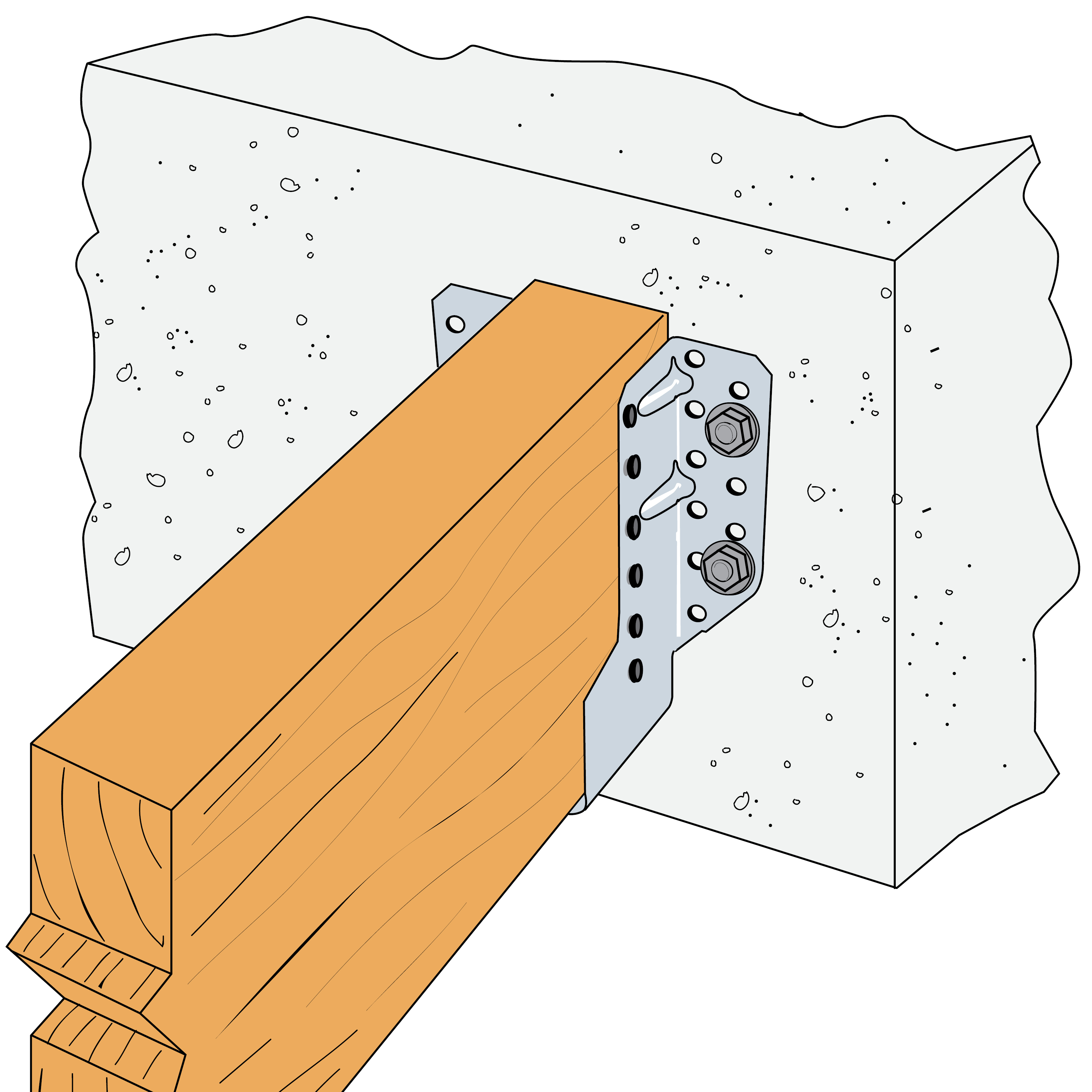

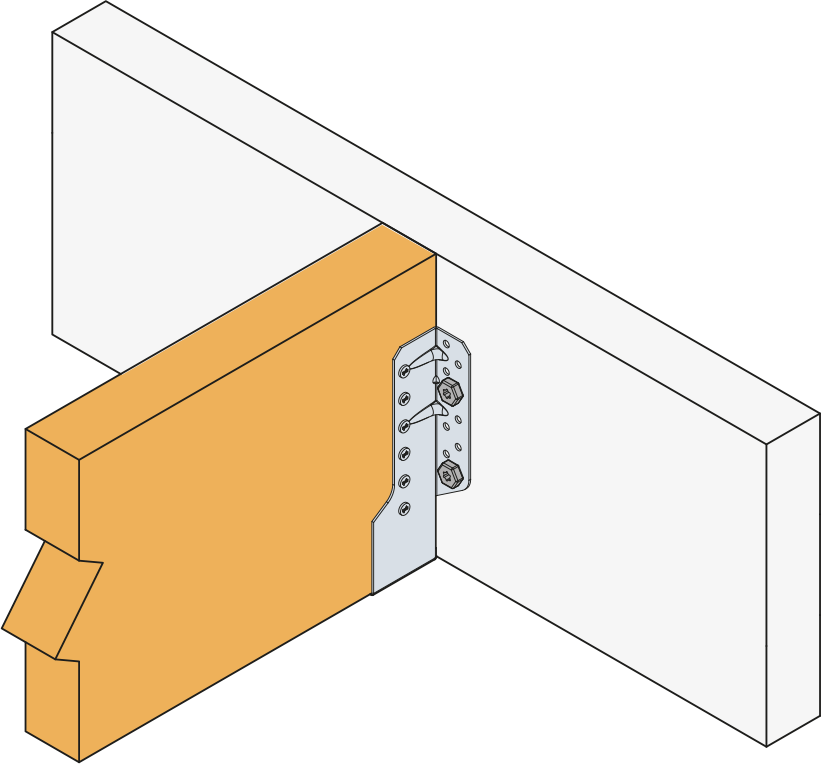

Valores Característicos - Madera sobre hormigón o acero

Dimensiones

ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre hormigón o acero
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₄.ₖR₁,ₖR₂,ₖR₃,ₖ
CdadTipoCdadTipoCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
SBE32/992.0Ø10*6.0CNA**513.403.905.60
SBE32/1142.0Ø10*8.0CNA**514.204.207.10
SBE38/962.0Ø10*6.0CNA**513.404.506.70
SBE38/1112.0Ø10*8.0CNA**514.204.908.40
SBE38/1412.0Ø10*10.0CNA**514.205.707.90
SBE38/1714.0Ø10*12.0CNA**1022.706.4012.60
SBE40/1102.0Ø10*8.0CNA**514.205.208.90
SBE40/1402.0Ø10*10.0CNA**514.20608.30
SBE45/932.0Ø10*6.0CNA**513.405.207.90
SBE45/1082.0Ø10*8.0CNA**514.205.70100
SBE45/1382.0Ø10*10.0CNA**514.206.709.40
SBE45/1684.0Ø10*12.0CNA**1022.707.5012.60
SBE48/912.0Ø10*6.0CNA**513.405.508.40
SBE48/1062.0Ø10*8.0CNA**514.206.1010.70
SBE48/1362.0Ø10*10.0CNA**514.207.10100
SBE48/1664.0Ø10*12.0CNA**1022.707.9012.60
SBE51/902.0Ø10*6.0CNA**513.414.25.85.88.911.8
SBE51/1052.0Ø10*8.0CNA**514.214.26.46.411.315
SBE51/1352.0Ø10*10.0CNA**514.214.27.47.410.614.1
SBE51/1654.0Ø10*12.0CNA**1022.722.78.48.412.614.8
SBE60/852.0Ø10*6.0CNA**513.414.26.66.610.513.9
SBE60/1002.0Ø10*8.0CNA**514.214.27.37.313.417.7
SBE60/1302.0Ø10*10.0CNA**514.214.28.68.612.516.6
SBE60/1604.0Ø10*12.0CNA**1022.722.79.79.71113.2
SBE64/832.0Ø10*6.0CNA**513.414.26.96.911.214.9
SBE64/982.0Ø10*8.0CNA**514.214.27.77.714.318.9
SBE64/1284.0Ø10*10.0CNA**514.214.29.19.113.412.8
SBE64/1584.0Ø10*12.0CNA**1022.722.710.310.312.614.8
SBE70/952.0Ø10*8.0CNA**514.214.28.28.215.613.2
SBE70/1252.0Ø10*10.0CNA**514.214.29.89.814.613.8
SBE70/1554.0Ø10*12.0CNA**1022.722.711.111.112.614.8
SBE73/1544.0Ø10*12.0CNA**1022.722.711.511.512.614.8
SBE76/1222.0Ø10*10.0CNA**514.214.210.510.515.914.4
SBE76/1524.0Ø10*12.0CNA**1022.722.711.911.912.614.8
SBE80/1202.0Ø10*10.0CNA**514.214.210.910.911.914.7
SBE80/1504.0Ø10*12.0CNA**1022.722.712.512.512.614.8
SBE90/1454.0Ø10*12.0CNA**1022.722.713.713.712.614.8
SBE100/1404.0Ø10*12.0CNA**1022.722.7151512.614.8

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes dependen del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

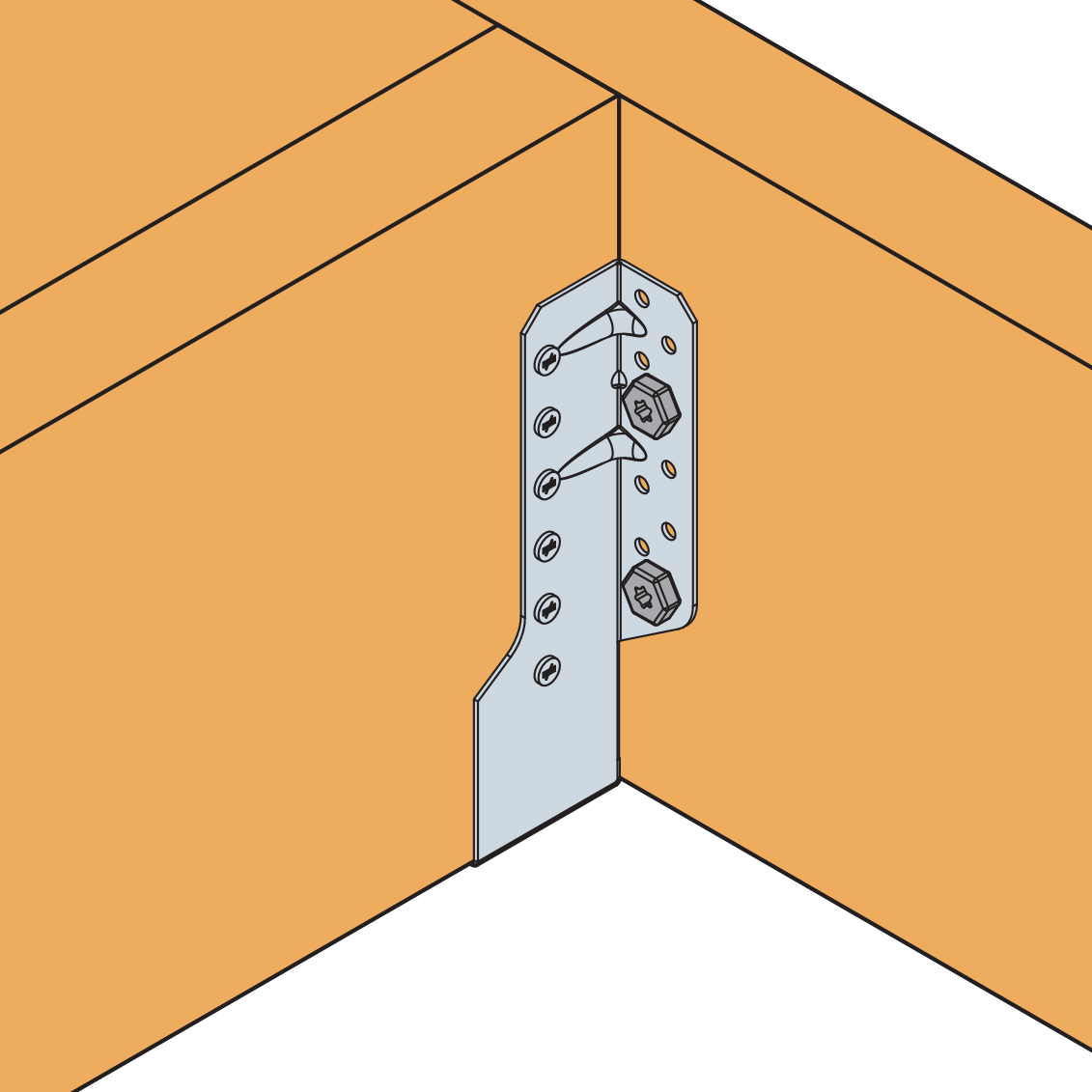

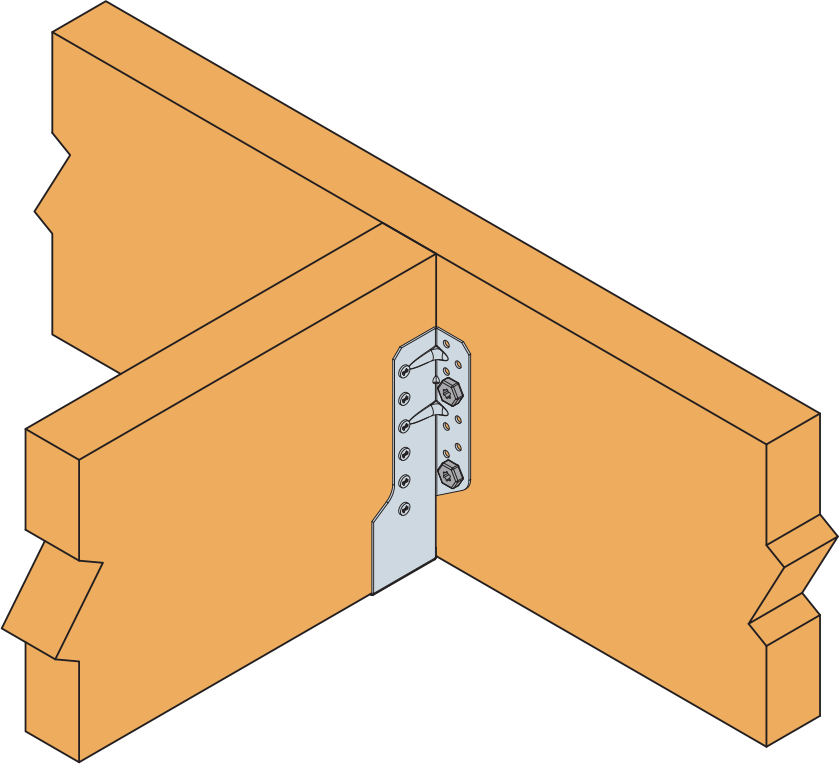

Valores Característicos - Viga sobre viga - con tornillo para connector SSH

ReferenciaCapacidad del soporte
Valores Característicos - Madera sobre madera con tornillo SSH
FijacionesValores característicos - Madera C24[kN]
SoporteViga segundariaR₁,ₖR₂,ₖR₃,ₖR4,k
N°TipoN°TipoCNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50CNA4.0x35CNA4.0x50
SBE32/992.0SSH10.0x406.0CNA*6.5-6.7-1.5-5-
SBE32/1142.0SSH10.0x408.0CNA*7.2-7.2-1.2-5-
SBE38/962.0SSH10.0x406.0CNA*6.5-6.7-1.5-5-
SBE38/1112.0SSH10.0x408.0CNA*7.2-7.2-1.2-5-
SBE38/1412.0SSH10.0x4010.0CNA*6.7-6.7-1.2-5-
SBE38/1714.0SSH10.0x4012.0CNA*12.8-12.8-1.8-10-
SBE40/1102.0SSH10.0x408.0CNA*7.2-7.2-1.2-5-
SBE40/1402.0SSH10.0x4010.0CNA*6.7-6.7-1.2-5-
SBE45/932.0SSH10.0x406.0CNA*6.5-6.7-1.5-5-
SBE45/1082.0SSH10.0x408.0CNA*7.2-7.2-1.2-5-
SBE45/1382.0SSH10.0x4010.0CNA*6.7-6.7-1.2-5-
SBE45/1684.0SSH10.0x4012.0CNA*12.8-12.8-1.8-10-
SBE48/912.0SSH10.0x406.0CNA*6.5-6.7-1.5-5-
SBE48/1062.0SSH10.0x408.0CNA*7.2-7.2-1.2-5-
SBE48/1362.0SSH10.0x4010.0CNA*6.7-6.7-1.2-5-
SBE48/1664.0SSH10.0x4012.0CNA*12.8-12.8-1.8-10-
SBE51/902.0SSH10.0x406.0CNA*6.57.16.77.11.52.155
SBE51/1052.0SSH10.0x408.0CNA*7.27.27.27.21.21.855
SBE51/1352.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE51/1654.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE60/852.0SSH10.0x406.0CNA*6.57.16.77.11.52.155
SBE60/1002.0SSH10.0x408.0CNA*7.27.27.27.21.21.855
SBE60/1302.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE60/1604.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE64/832.0SSH10.0x406.0CNA*6.57.16.77.11.52.155
SBE64/982.0SSH10.0x408.0CNA*7.27.27.27.21.21.855
SBE64/1284.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE64/1584.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE70/952.0SSH10.0x408.0CNA*7.27.27.27.21.21.855
SBE70/1252.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE70/1554.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE73/1544.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE76/1222.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE76/1524.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE80/1202.0SSH10.0x4010.0CNA*6.76.76.76.71.21.555
SBE80/1504.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE90/1454.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010
SBE100/1404.0SSH10.0x4012.0CNA*12.812.812.812.81.82.41010

La tensión transversal debe estar verificada por el usuario y puede ser preponderante.

El espesor mínimo de la viga principal para el uso de un tornillo SSH Ø10x40 es de 38 mm.

Instalación

Montaje

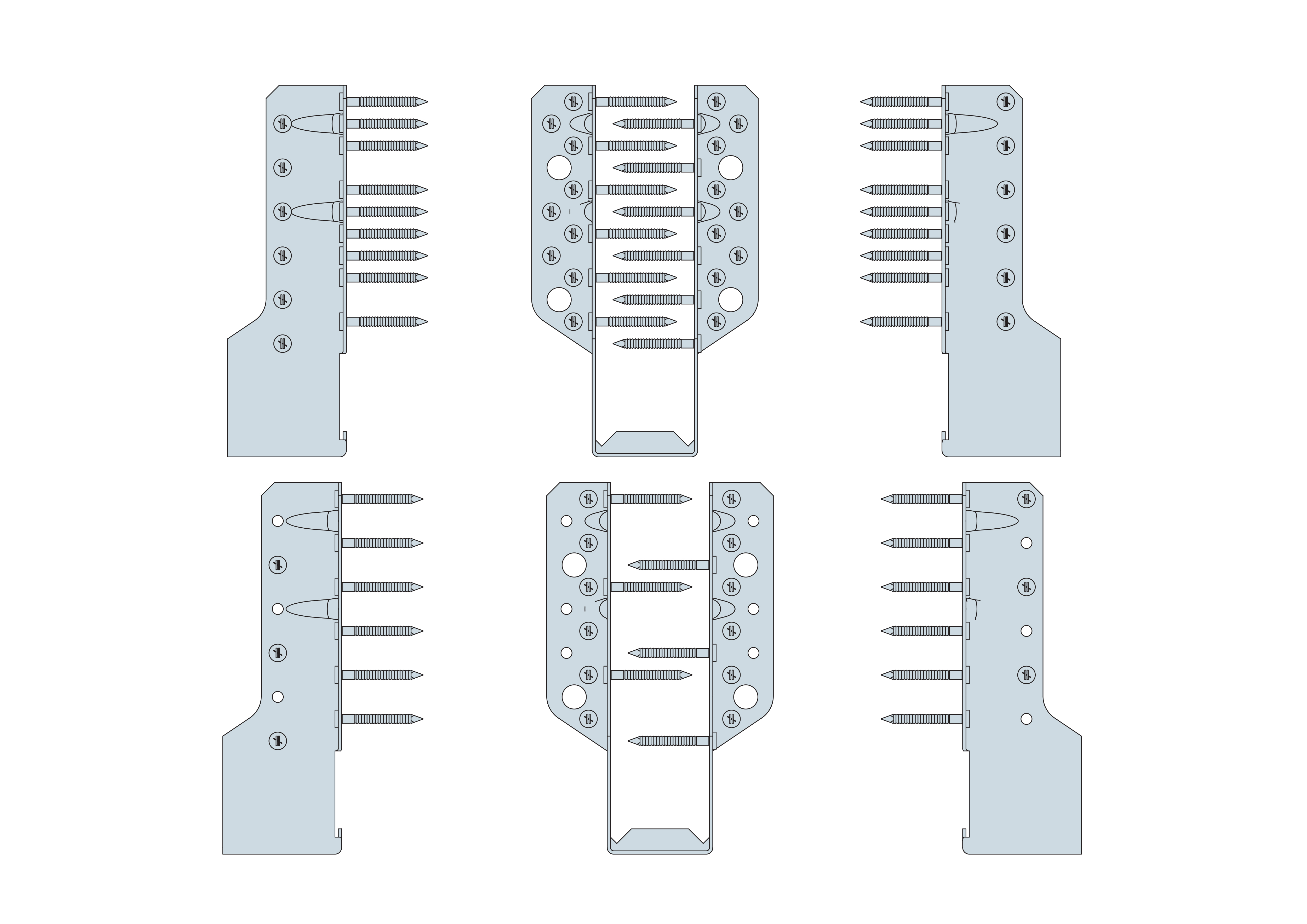

Fijaciones

Sobre el elemento secundario :

  • Puntas anilladas CNA 4.0x50 mm,
  • Puntas anilladas CNA 4.0x35 mm para espesores inferiores a 64 mm,
  • Tornillos CSA 5.0x40 mm,
  • Tornillos CSA 5.0x35 mm para espesores inferiores a 60 mm.

Sobre el elemento principal :
Elemento de soporte de madera :

  • Puntas anilladas CNA 4.0x50 mm,
  • Puntas anilladas CNA 4.0x35 mm para espesores inferiores a 64 mm,
  • Tornillos CSA 5.0x40 mm,
  • Tornillos CSA 5.0x35 mm para espesores inferiores a 60 mm.

Elemento de soporte de acero :

  • Pernos de Ø 10 mm (el diámetro del perno no debe ser inferior en más de 2 mm al del agujero).

Elemento de soporte de hormigón :

  • Anclaje mecánico Ø 10 : pasador FM 753 EVO M10x78/5,
  • Anclaje químico Ø 10 : resina AT-HP + varilla roscada LMAS M10-120/25.

Elemento de soporte de mampostería hueca (debe verificarse la aplicación de cargas a los anclajes) :

  • Anclaje químico Ø 10 : resina AT-HP o POLY-GP + varilla roscada LMAS M10-120/25 + tamiz SH M16-130.

Instalación

Sobre madera :

  1. Trace la situación de la viga secundaria sobre la principal.
  2. Oriente el estribo y prefije las alas a cada lado.
  3. Ajuste el estribo según los trazados previos.
  4. Finalice la fijación colocando pernos en cada ala.
  5. Oriente la viga secundaria en el estribo y fíjela mediante pernos o tirafondos.

Sobre hormigón :

  1. Método 1 : Trace la situación de los agujeros colocando el estribo sobre el soporte.
  2. Método 2 : Trace la situación de la viga sobre el soporte, oriente el estribo e identifique los centros de los agujeros.
  3. Perfore el soporte con una broca adaptada.
  4. Oriente el estribo y fíjelo sobre el soporte con pasadores de anclaje.
  5. Oriente la viga secundaria en el estribo antes de fijarla mediante pernos o tirafondos.

Certificación

Evaluación técnica europea (ETA)

Sin historial disponible

Declaraciones ambientales de productos (DAP)

Sin historial disponible

Biblioteca CAD y BIM

2D
3D
3D Simplified
Nailing Pattern

Paquetes ZIP

Comprar en línea

Contact

Simpson Strong-Tie Spain SL

Simpson Strong-Tie Spain SL

Calle Carlos Jiménez Díaz, 17
Pol. Ind. La Garena
28806 Alcalá de Henares Madrid
España

Teléfono

Correo electrónico
