CNAPC34

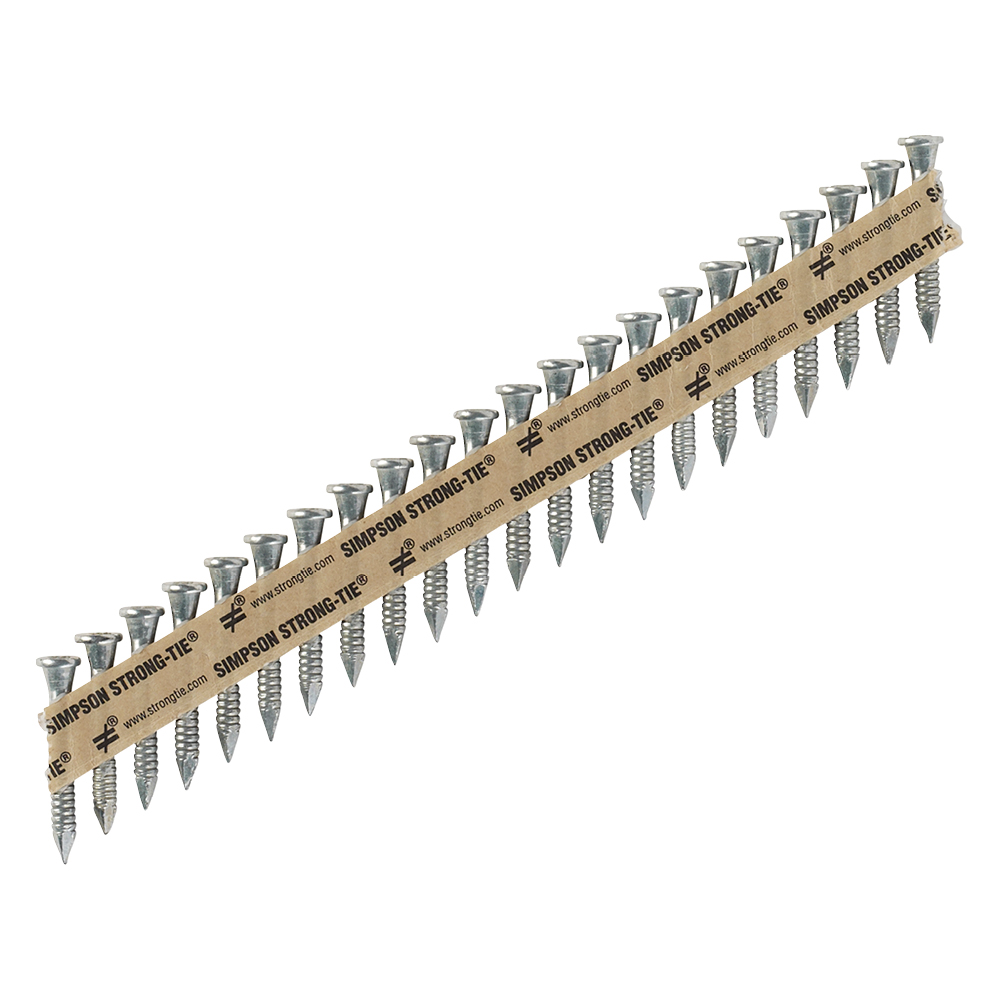

Puntas anilladas en cinta

Las puntas anilladas CNA en cinta permiten facilitar la colocación de los conectores en sucesión.

Marcado CE
DITE
Clase de servicio 2
Interior
Acero electrocincado 12µm

Detalles de producto

Imagenes

Características

Materia

  • Acero electrocincado 12 µm.

Ventajas

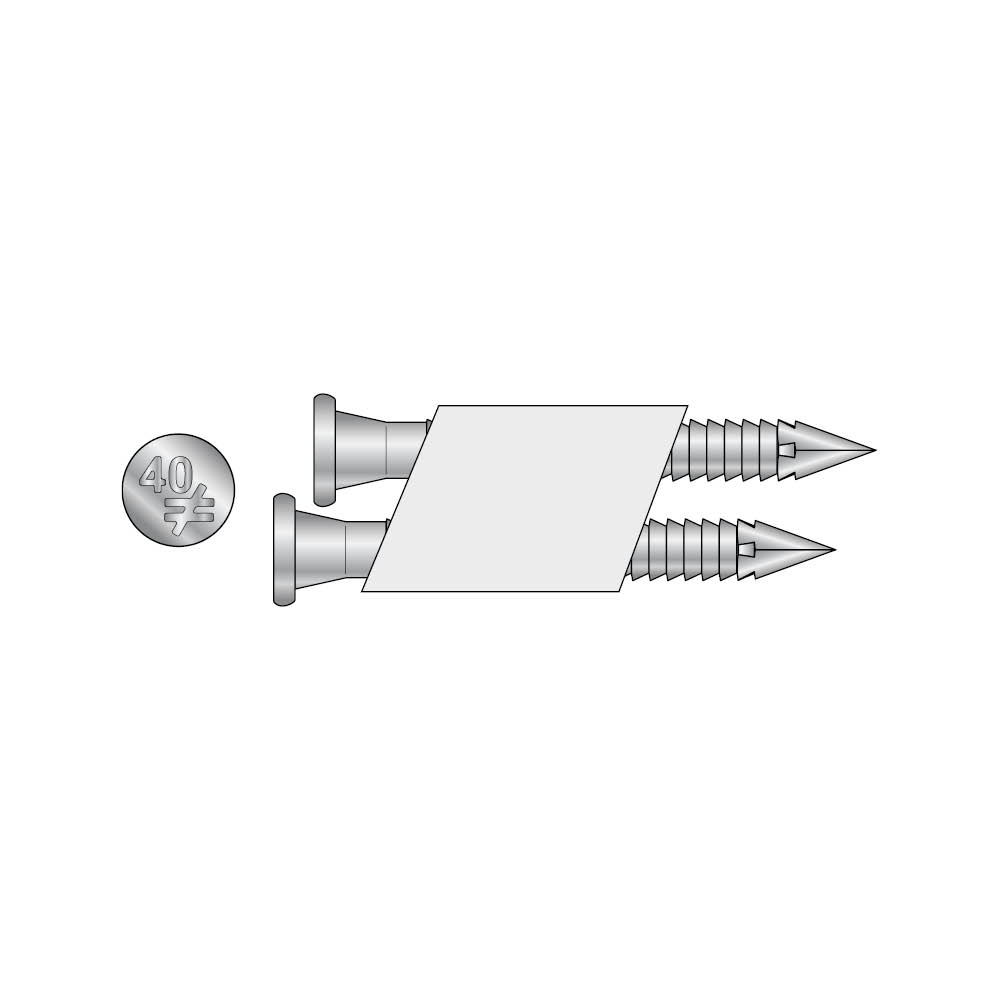

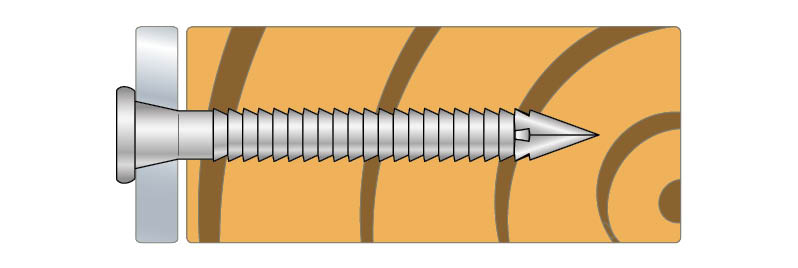

  • Forma cónica debajo de la cabeza : permite un contacto total de la punta con el agujero,
  • Alta resistencia al arranque,
  • Enlace de papel...

Aplicaciones

Soporte

  • Madera maciza,
  • Madera compuesta,
  • Madera laminada...



Campos de aplicación

  • Fijación de estribos,
  • Escuadras,
  • Flejes, placas perforadas...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo DB nr. NOBB nr. Dimensiones [mm] Cantidad por cinta Cantidad por caja Valores Característicos - Madera C24 según ETE-04/0013 [kN]

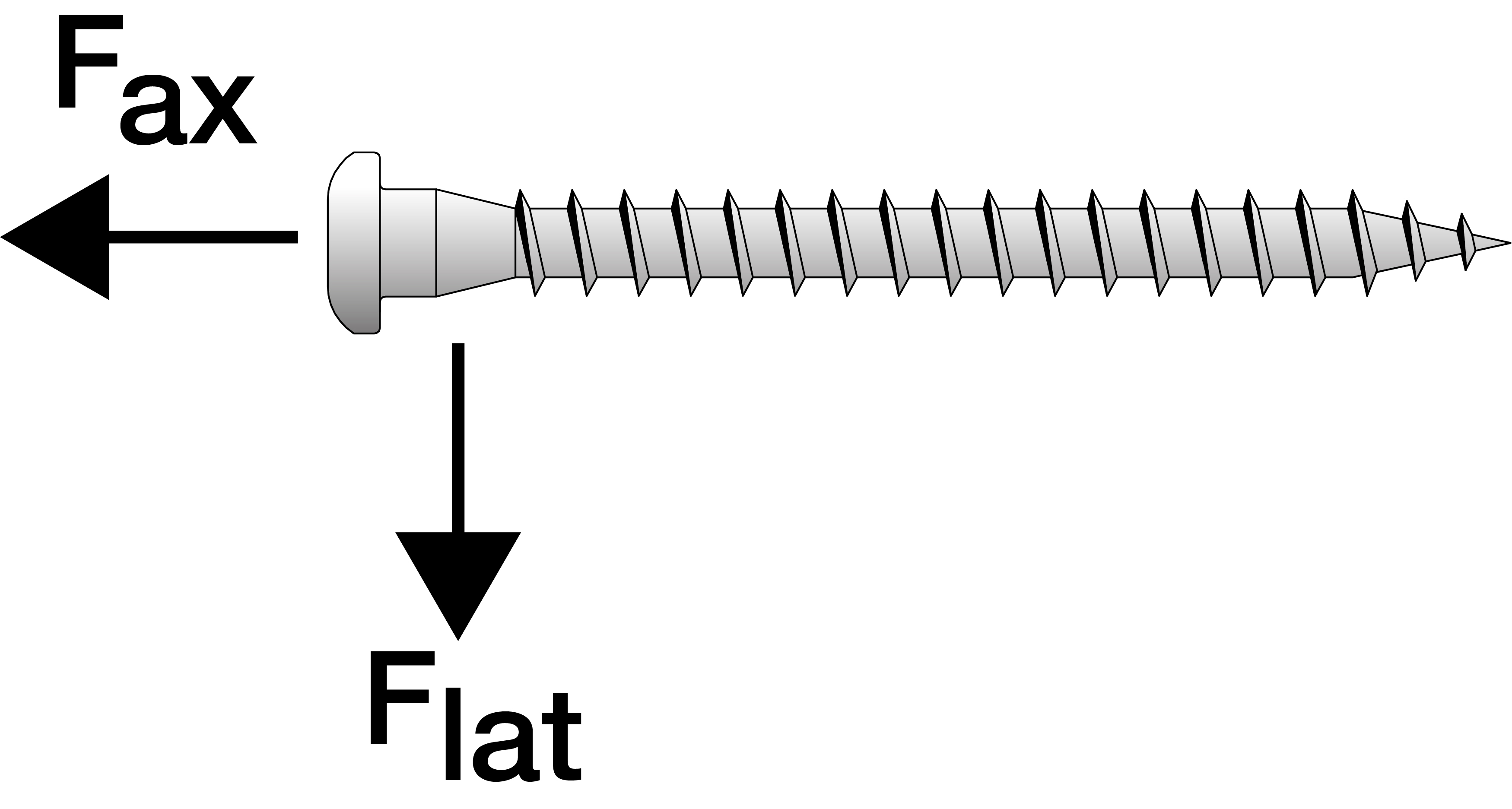

d l dh ht Rlat.k Rax.k
CNA4,0X40PC34 1897086 51561504 4 40 7 1.5 22 1500 1.83 0.74
CNA4,0X50PC34 1897087 51561512 4 50 7 1.5 22 1000 2.22 0.98
CNA4,0X60PC34 1897088 51561523 4 60 7 1.5 22 1000 2.36 1.23

Valores para una madera de clase C24. Para el resto de clases, dichos valores deben multiplicarse por los coeficientes de conversión especificados en la tabla adjunta. Valores según el documento ETE-04/0013 para chapas con un grosor de entre 1,5 y 4 mm.

Certificación

Declaración de prestaciones (DoP)

Idoneidad Técnica Europeo (ETA)
