EGCM

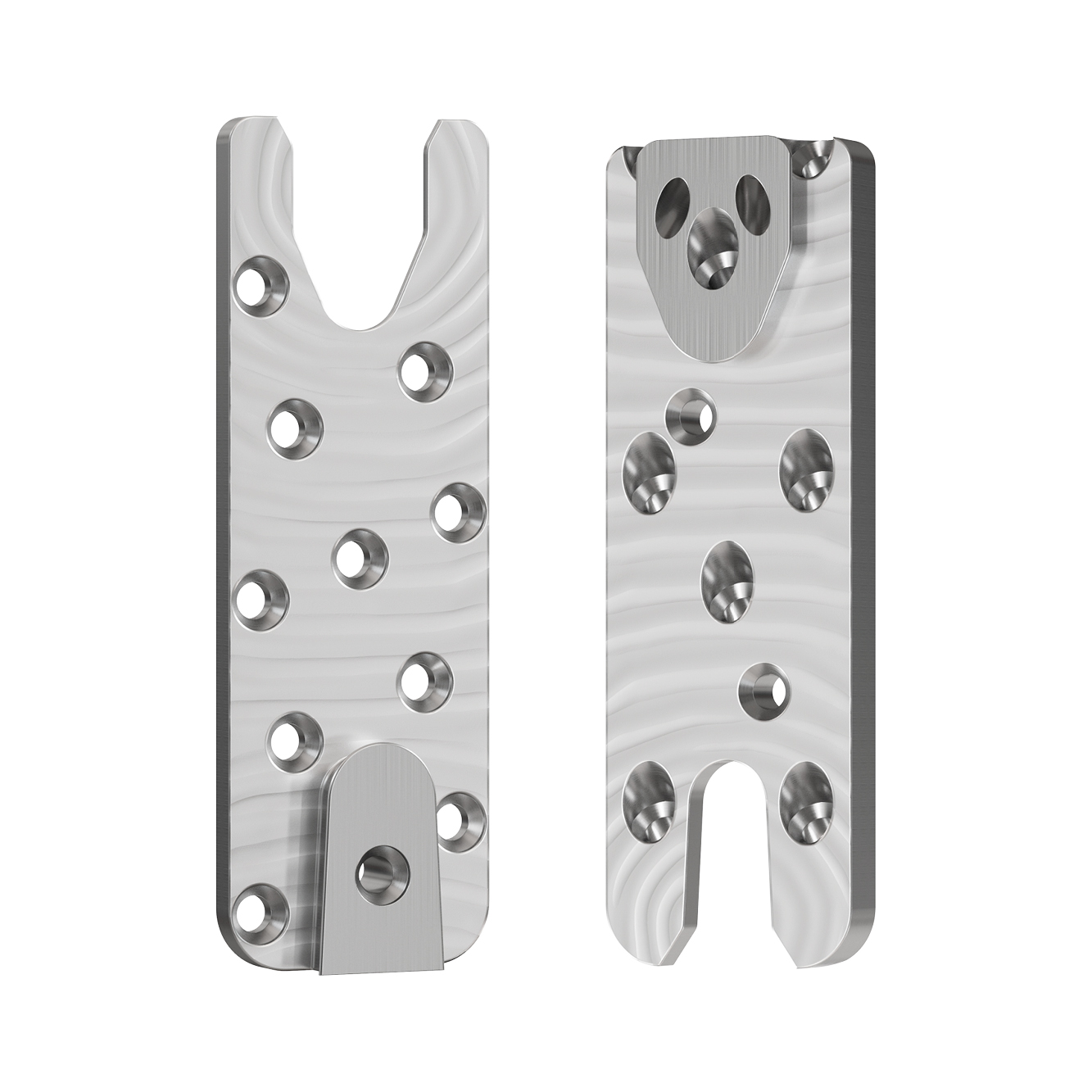

Soporte de cola de milano de aluminio mediano

El EGCM es un estribo de cola de milano diseñado para todos los tamaños estándar de madera. Por tanto, puede utilizarse con madera maciza y madera laminada encolada. Está optimizado para soportar cargas en todas las direcciones. Su diseño simplifica la instalación en la obra o en el taller.

Ficha técnica

Marcado CE

DITE

Clase de servicio 2

Fuego

Aluminio

Detalles de producto

Imagenes

Características

Materia

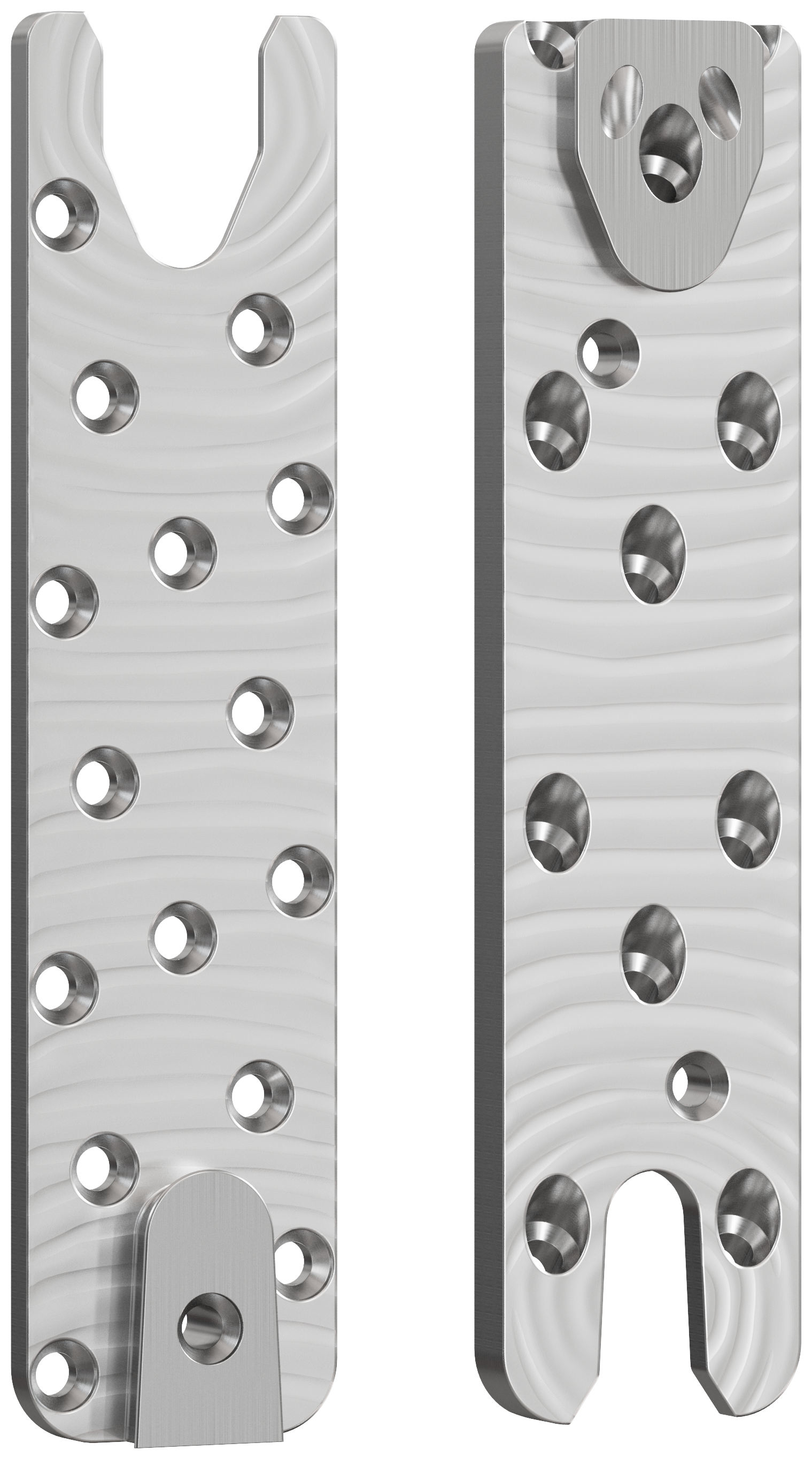

Aluminio EN AW-6082 T-6 conforme a la norma NF EN 755-2:2000,
Espesor: 16 mm (parte soportada) y 16 mm (parte portante).

Características

Conexión oculta
Proporciona hasta 30 minutos de resistencia al fuego
Se puede instalar empotrado o en superficie
Se puede preinstalar fuera de la obra para un montaje rápido
Cada componente es fácil de emparejar gracias a su anchura y altura idénticas
Aluminio ligero para facilitar su manejo

Aplicaciones

Soporte

Elemento principal : madera maciza, madera compuesta, madera laminada encolada
Elemento secundario : madera maciza, madera compuesta, madera laminada encolada

Campos de aplicación

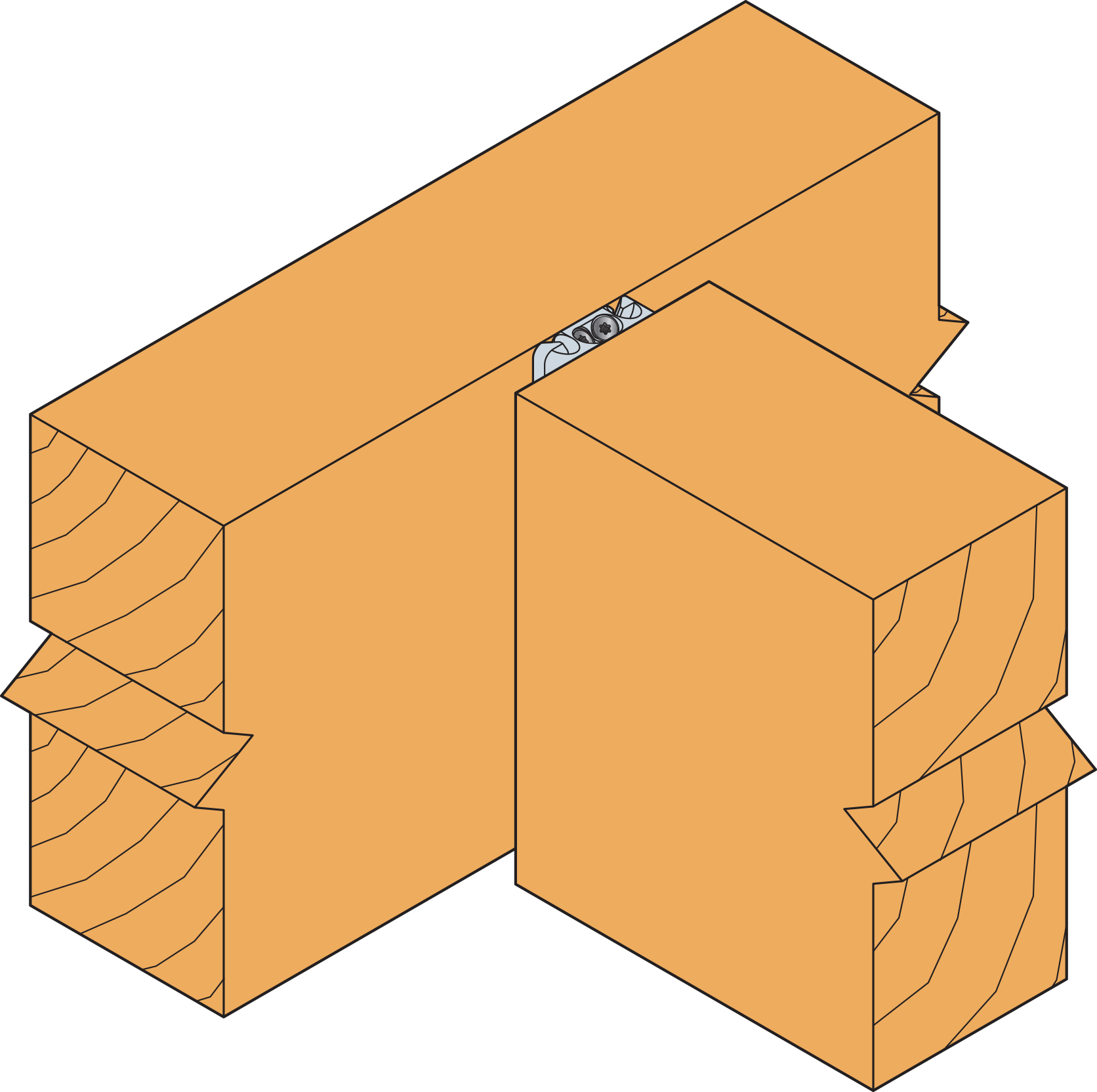

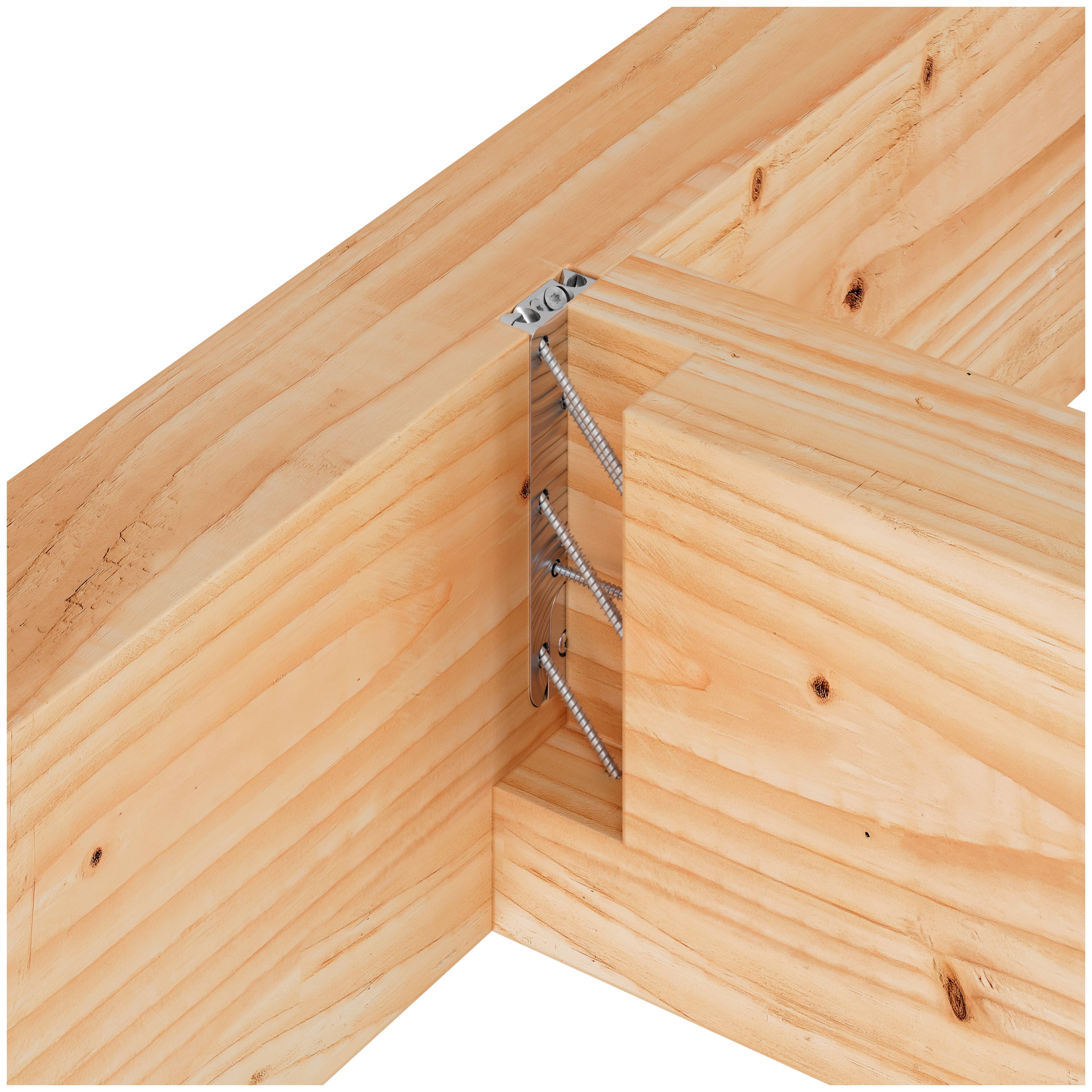

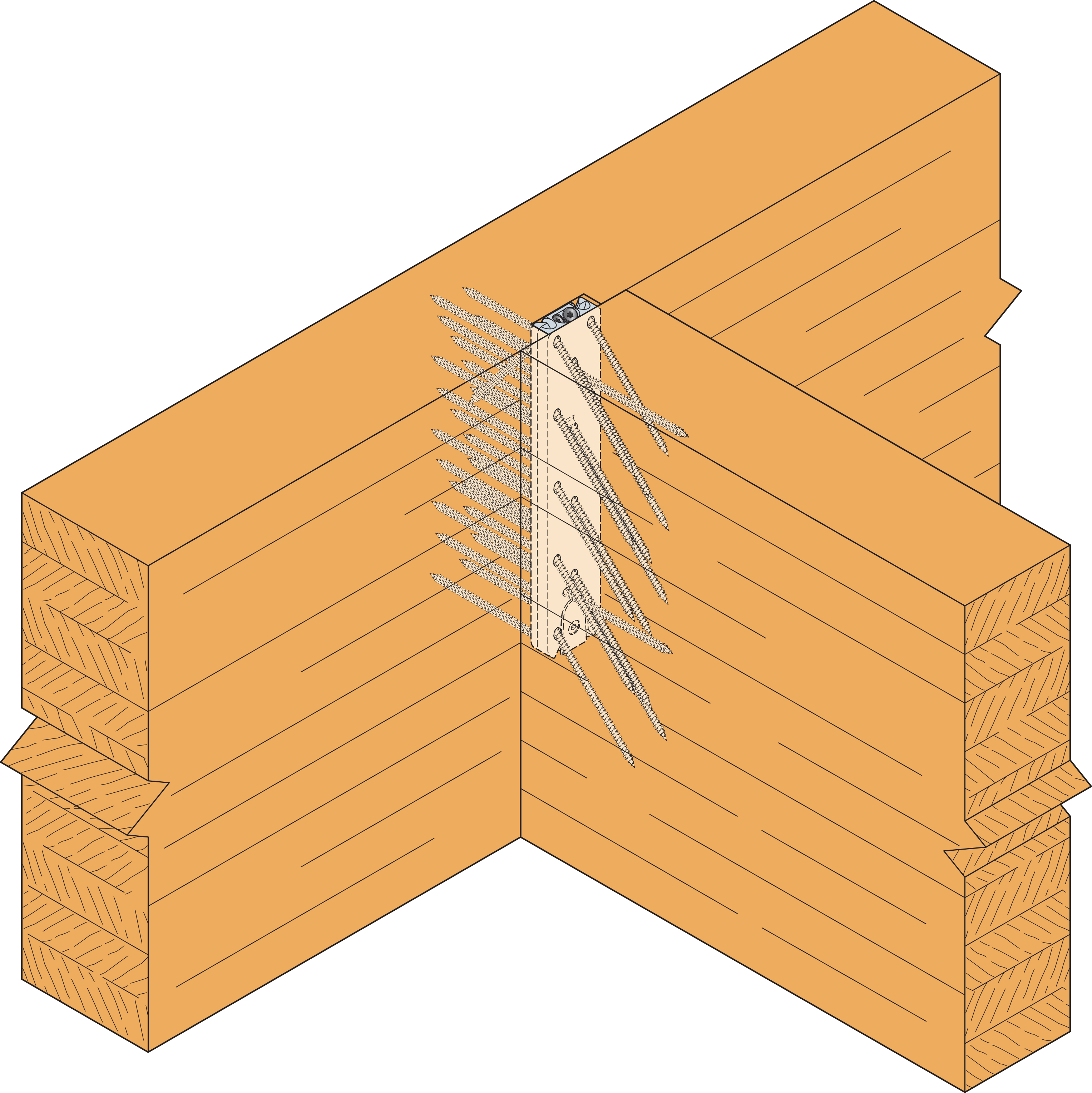

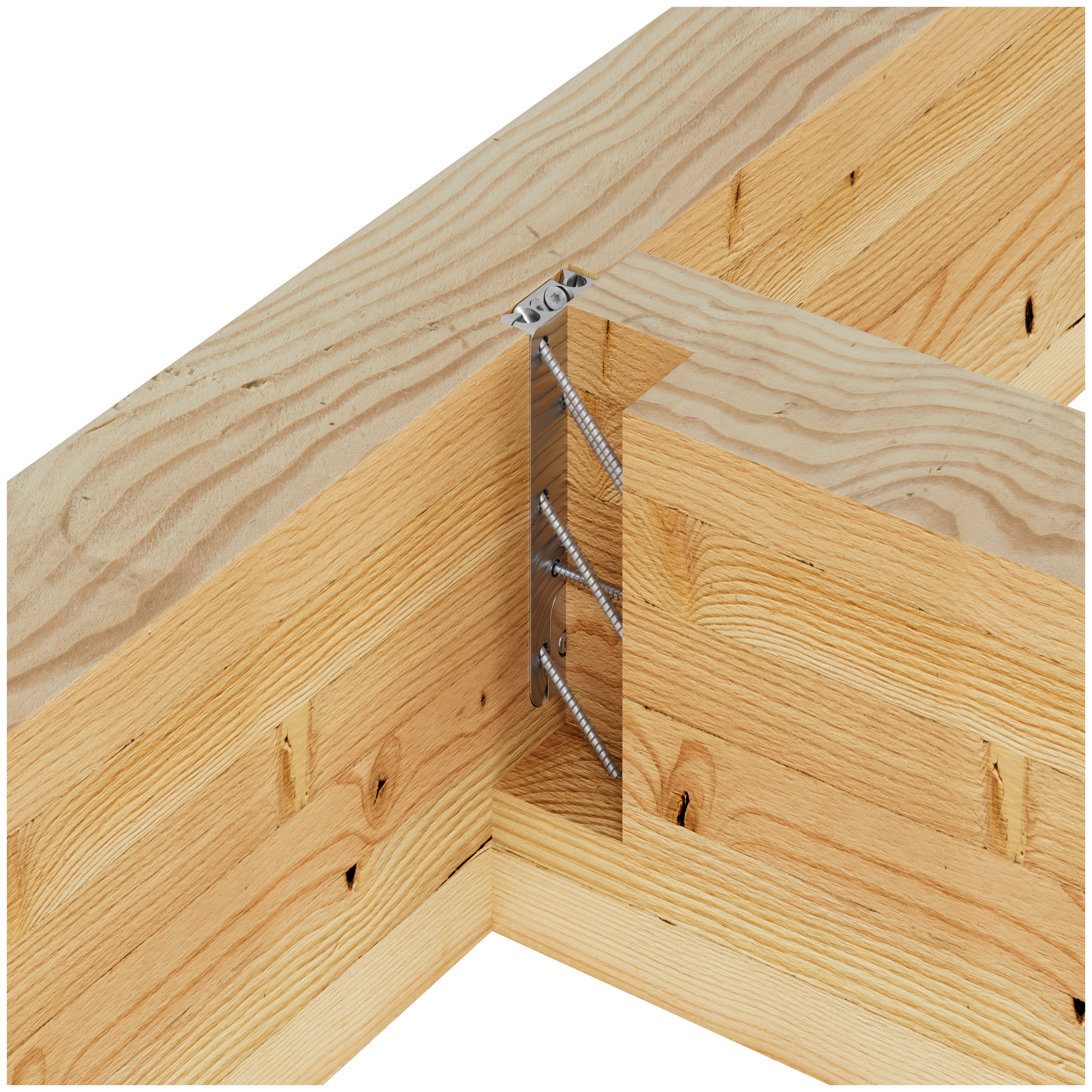

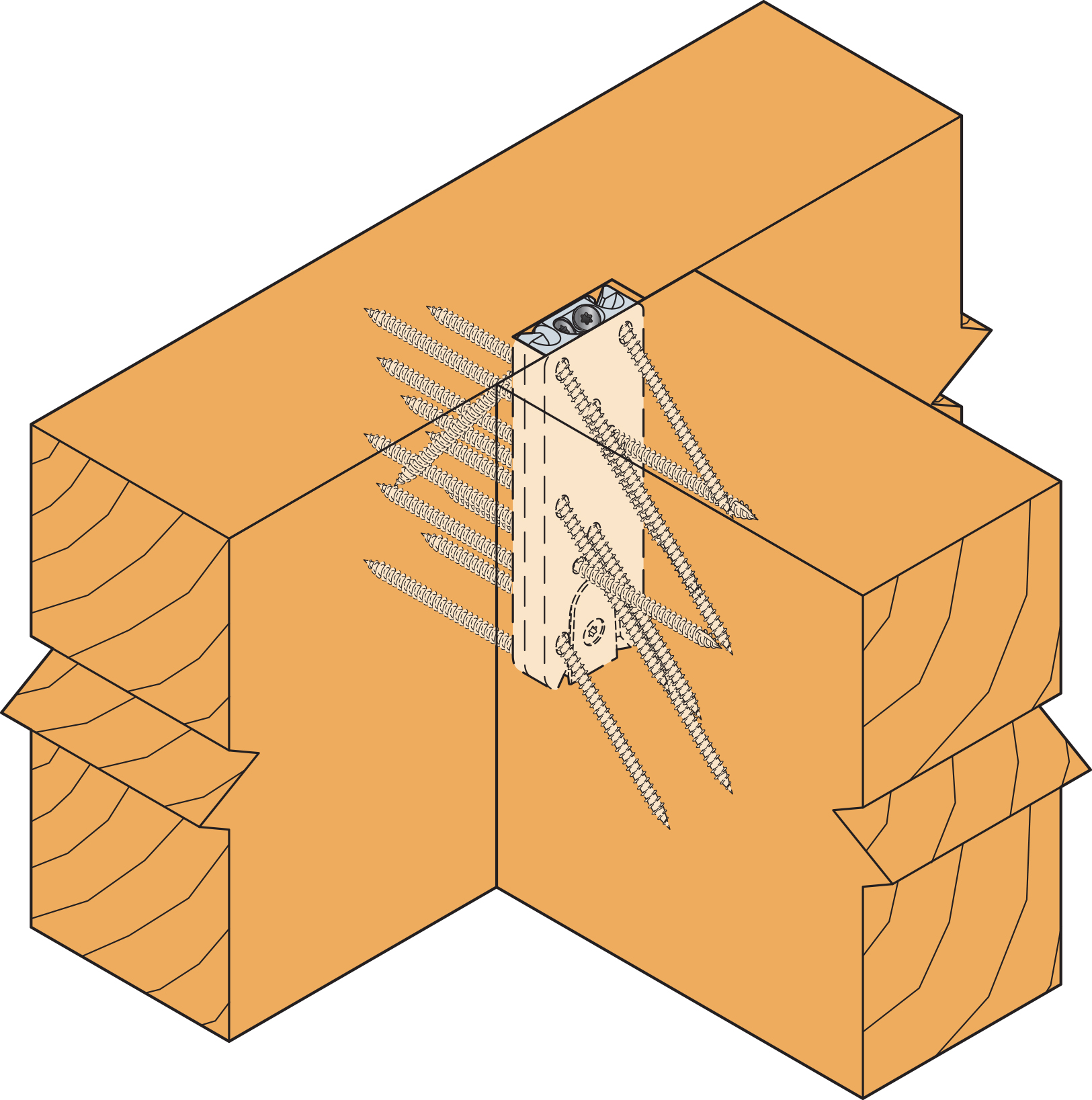

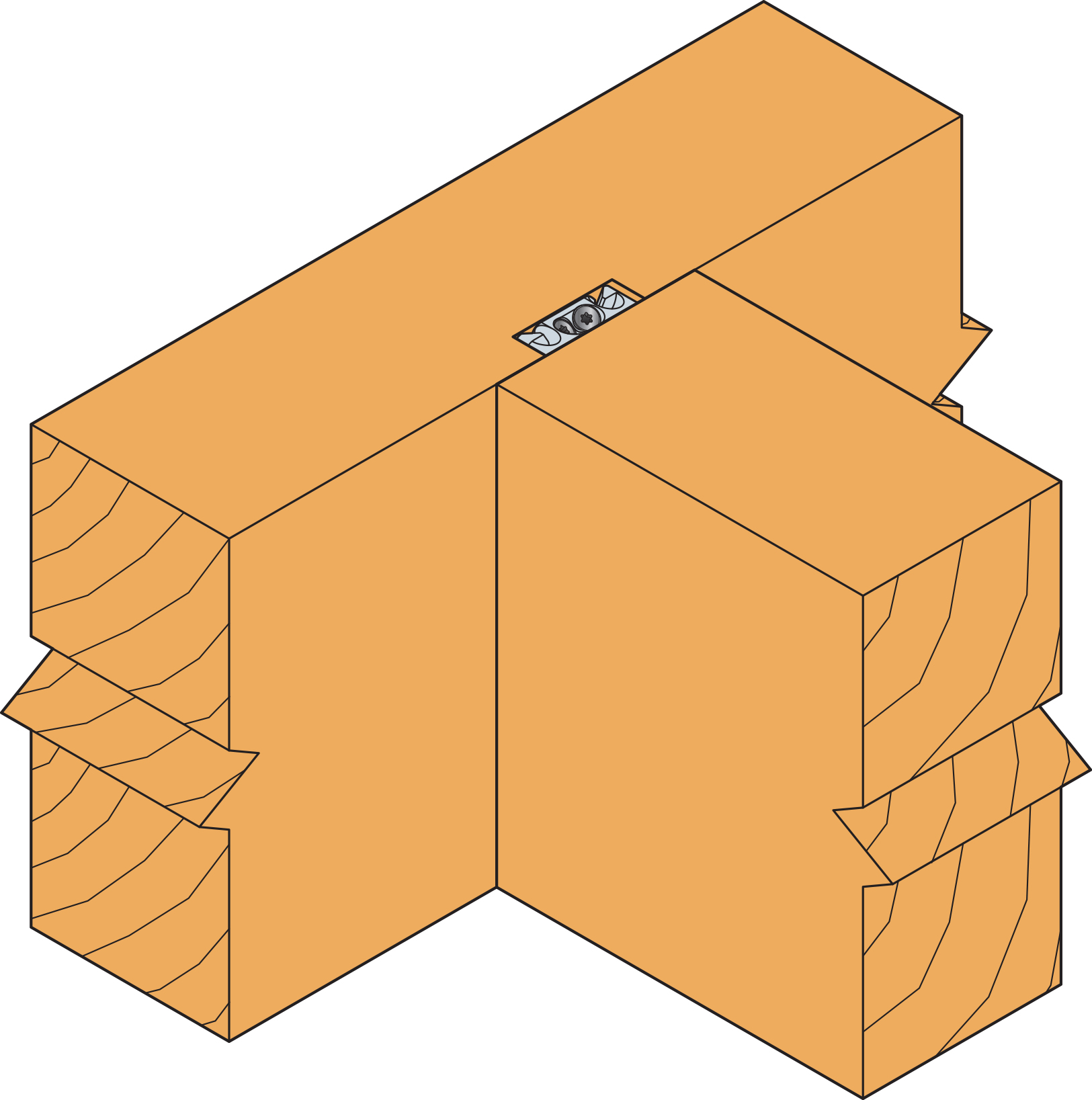

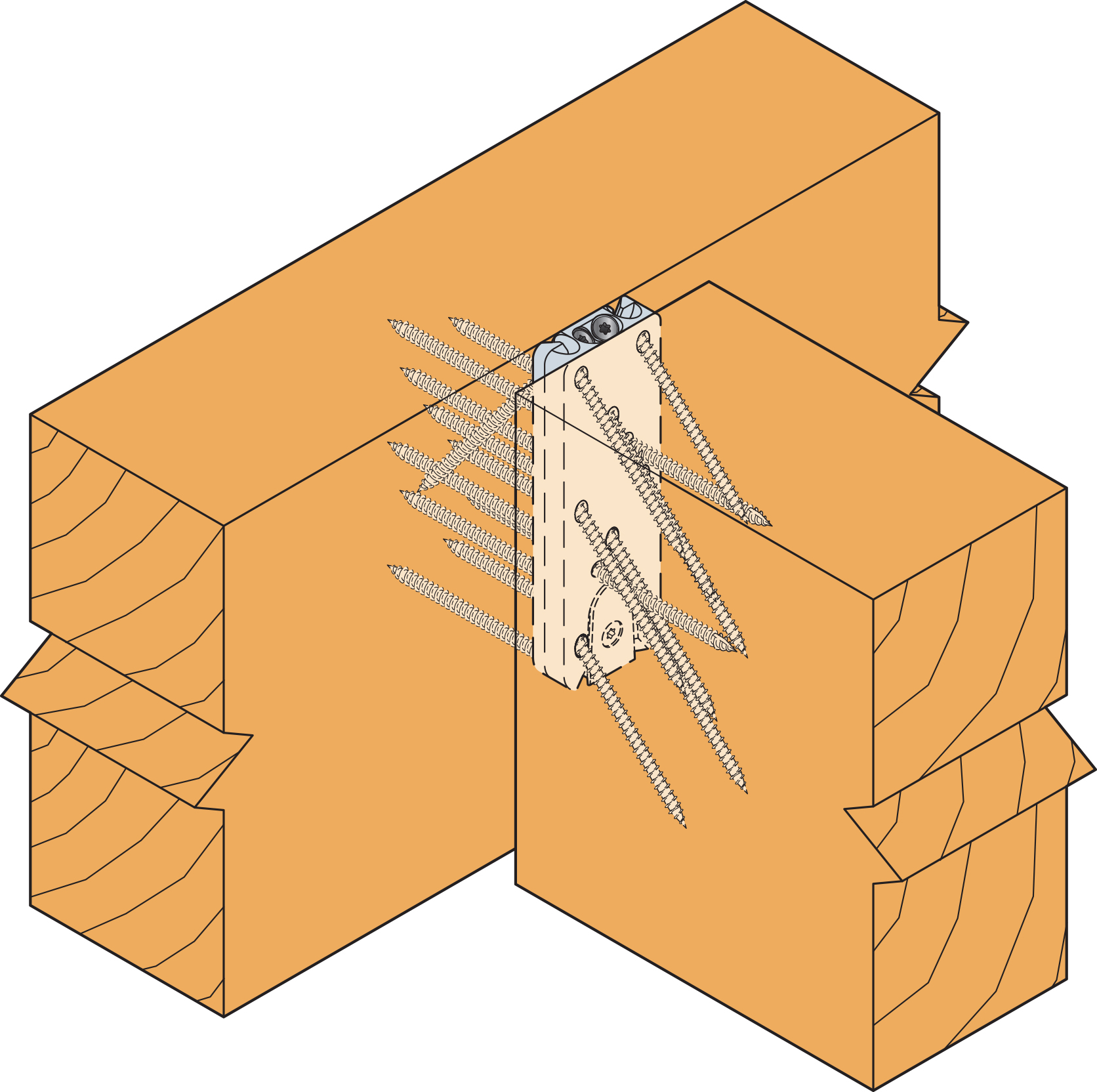

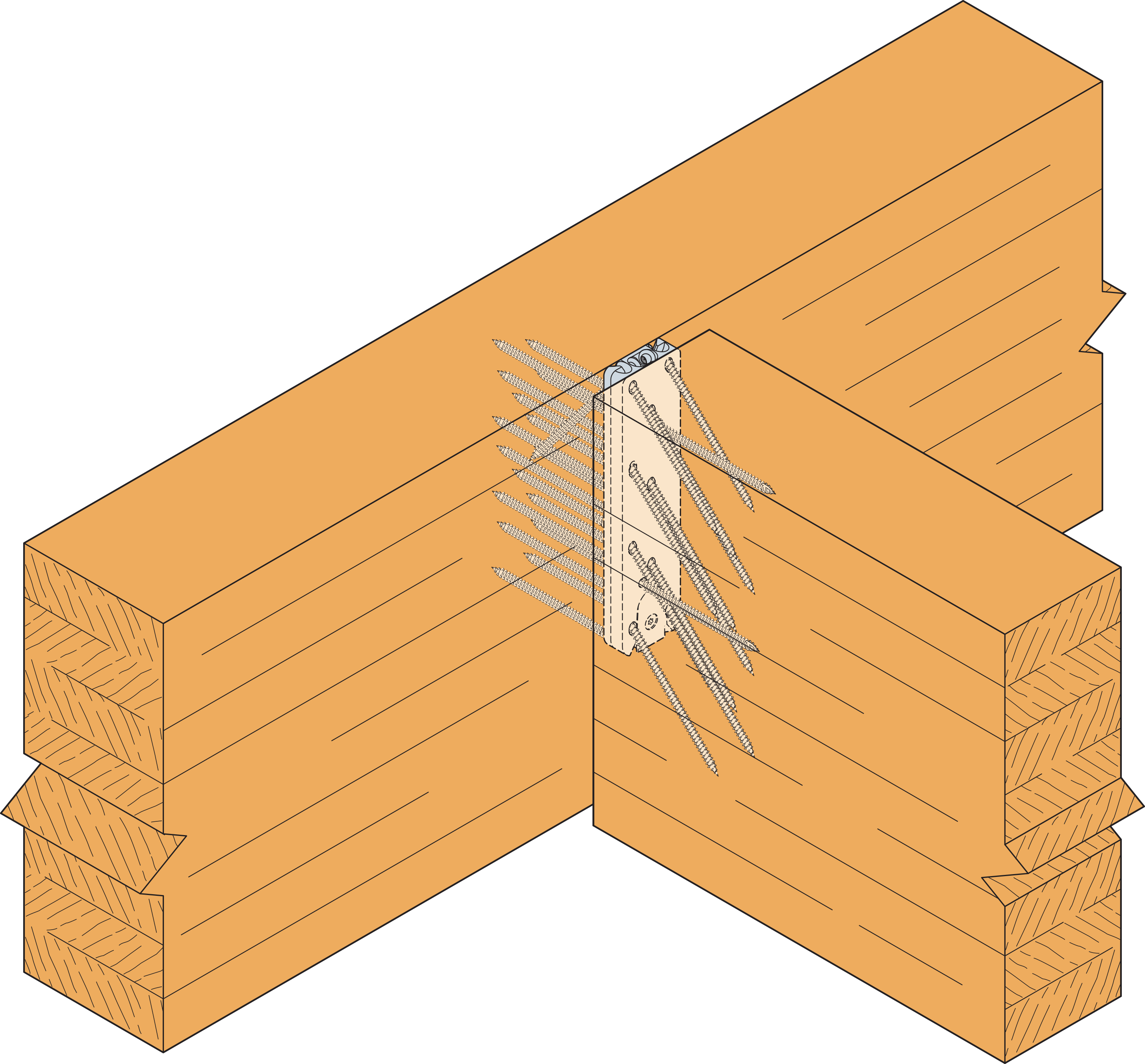

Viga en viga principal,

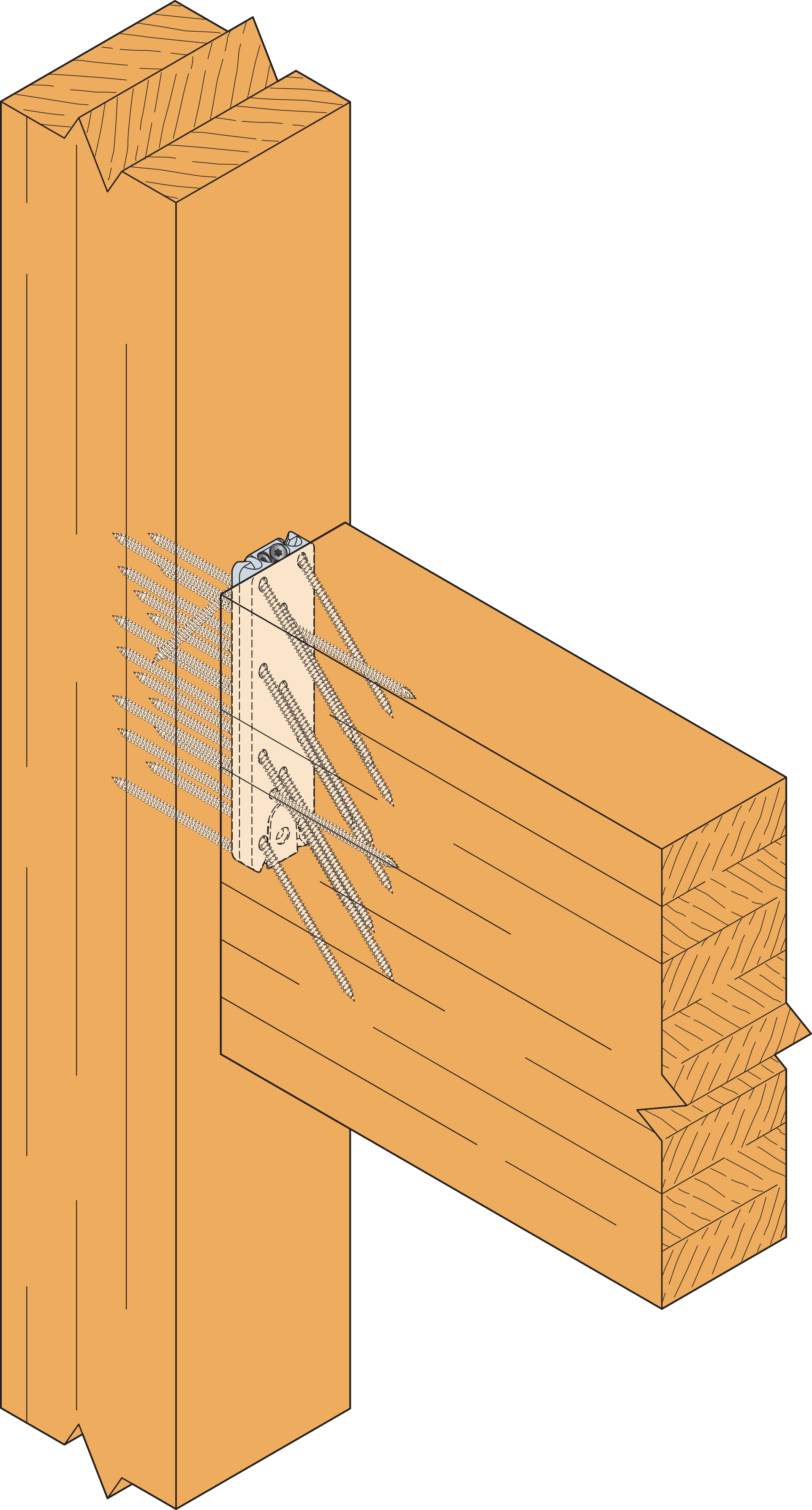

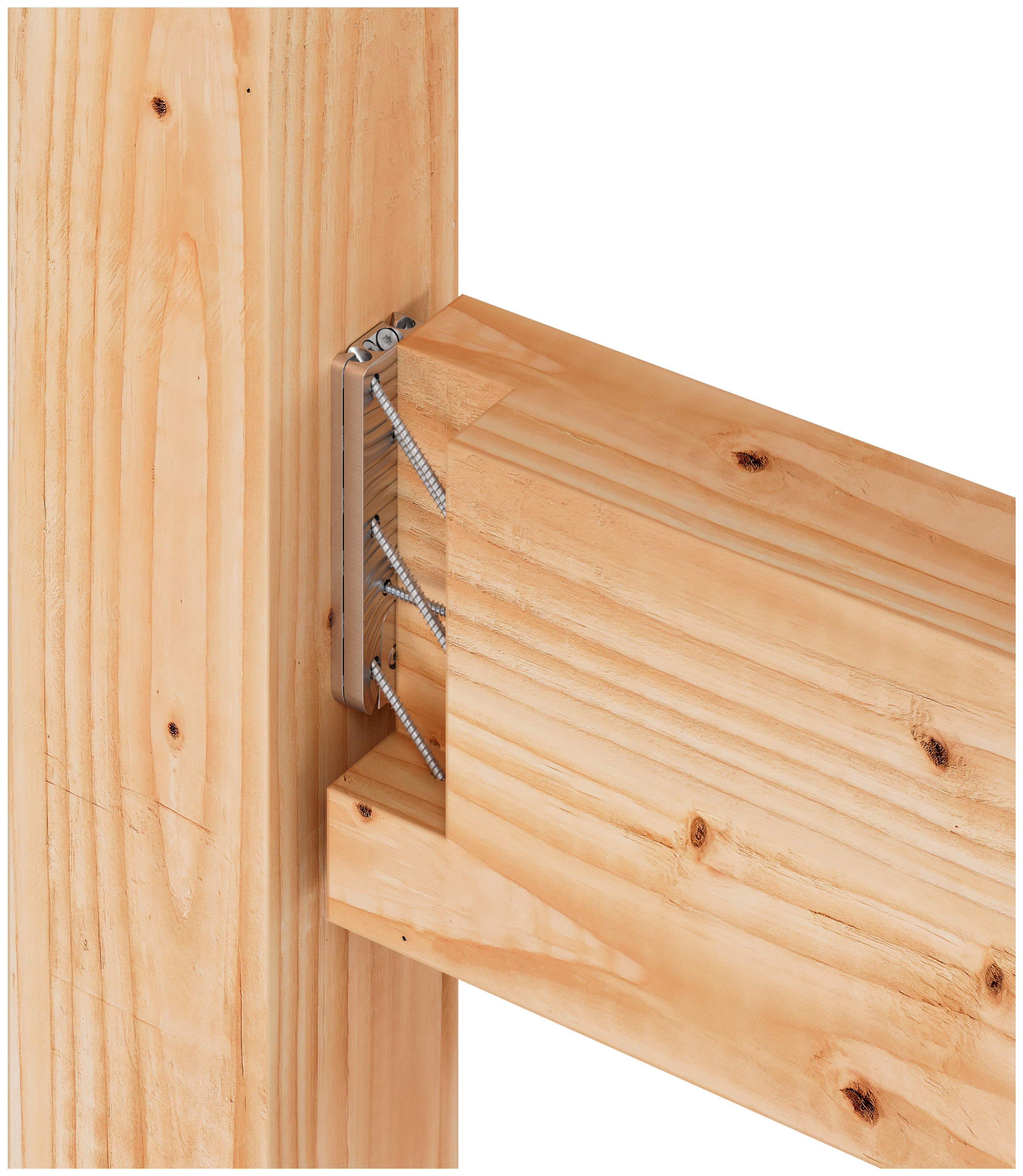

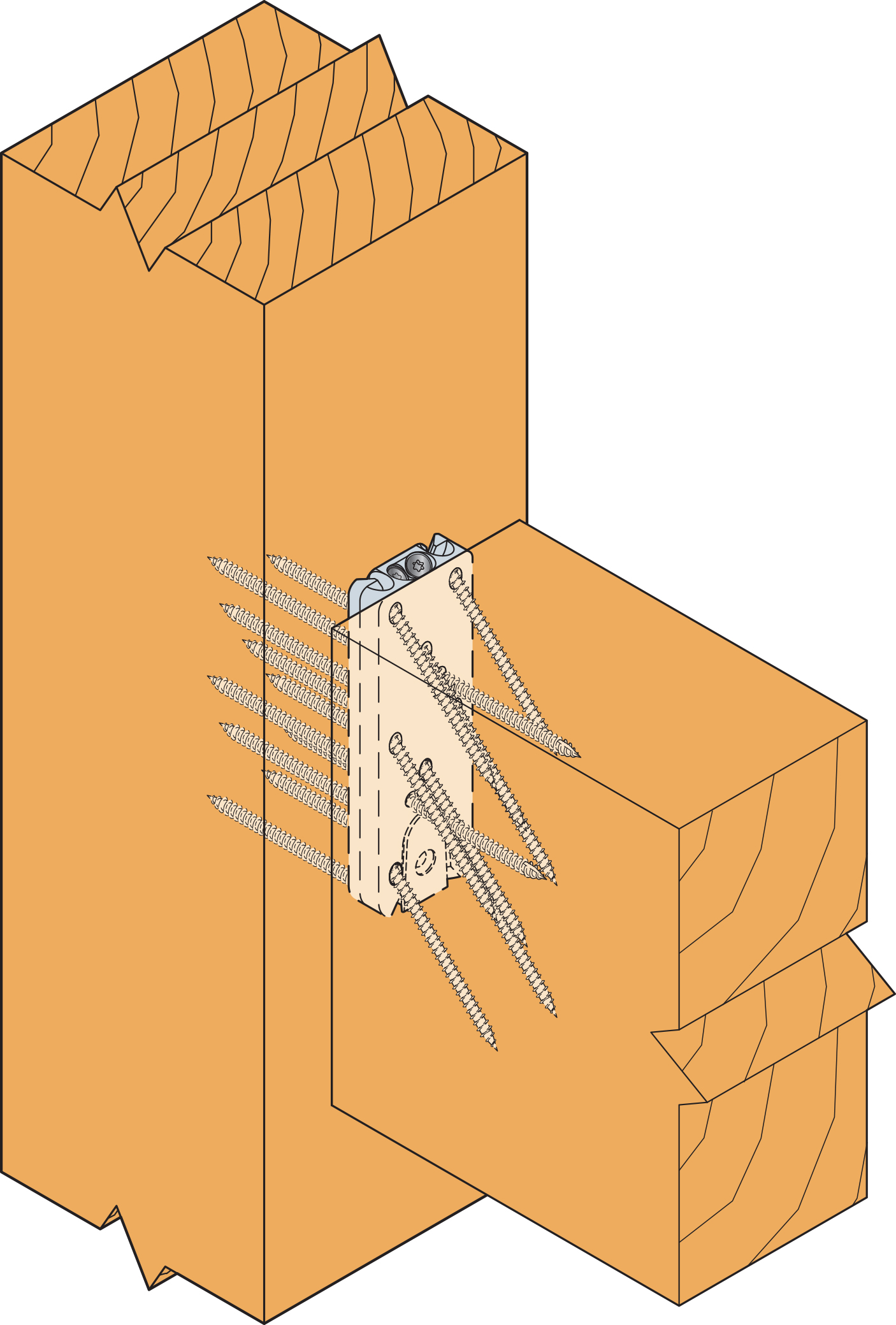

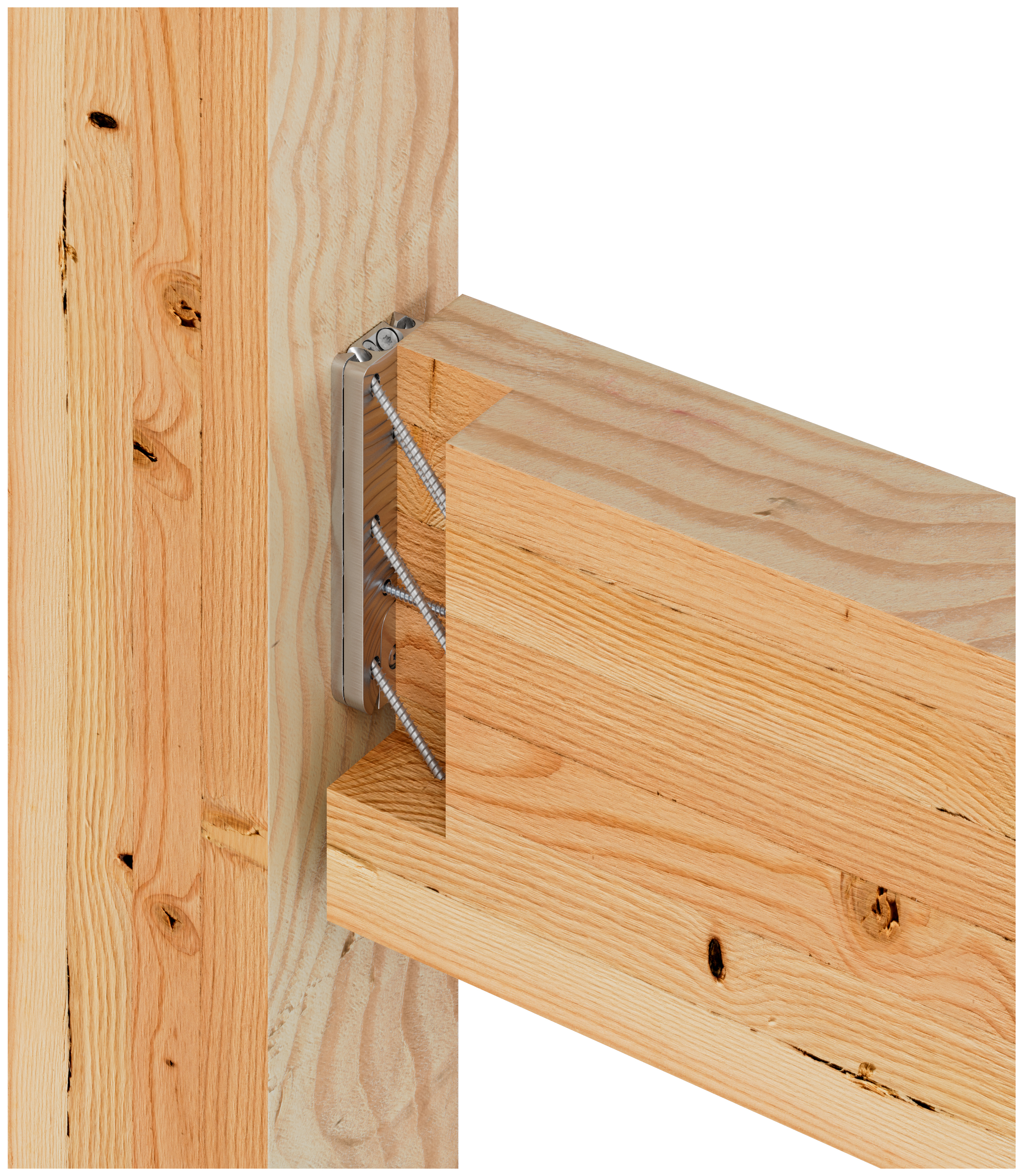

Viga en pilar...

Instalación

El montaje de los estribos EGCM se simplifica mediante el uso de una plantilla de montaje disponible en stock. El avellanado se realiza utilizando un avellanador de Ø16 mm y una arandela de Ø30 mm.

Etapa 1: Montaje de la parte macho del EGCM en el portante

Etapa 2: Montaje de la parte hembra del EGCM en la viga soportada

Etapa 3: Montaje final

Datos técnicos

Dimensiones

Dimensiones


Modelo	Dimensiones elemento soportado [mm]				Dimensiones portante [mm]	Dimensiones [mm]			Perforación sobre portante [mm]	Perforación sobre soportado [mm]	Peso [kg]
	Anchura	Altura [mm]			Anchura del poste	A	B	t	Ø6.5	Ø6.5
	Min	β=0°		-15°<β<90°	Min
	Min	Min	Max	-15°<β<90°	Min
EGCM90	75	*	*	*	125	90	50	16	6	7	0.17
EGCM150	75	*	*	*	125	150	50	16	11	12	0.28
EGCM210	75	*	*	*	125	210	50	16	18	15	0.4
EGCM270	75	*	*	*	125	270	50	16	21	18	0.52

*Según la longitud de los tornillos CSFT

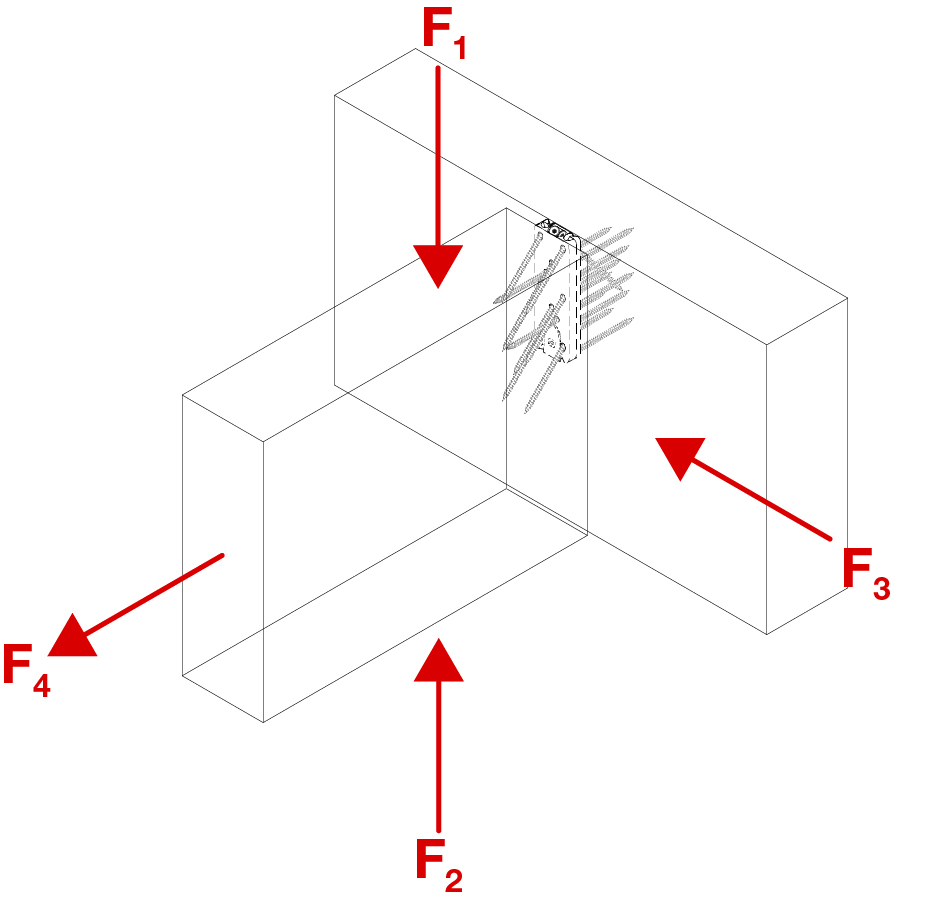

Valores característicos - Vigueta sobre viga


Modelo	Valores característicos - Vigueta sobre viga
	Fijaciones		Valores característicos - Madera C24 [kN]
	Portante	Elemento soportado	CSFT6.0x85						CSFT6.0x110
			Altura soportada [mm]		R1,k	R2,k	R3,k	R4,k	Altura soportada [mm]		R1,k	R2,k	R3,k	R4,k
			Min	Max	R1,k	R2,k	R3,k	R4,k	Min	Max	R1,k	R2,k	R3,k	R4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	35.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	46	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

Las cantidades entre paréntesis corresponden al número de fijaciones en la viga soportada, incluidos los tornillos para la elevación.

Los tornillos de la parte superior de la viga deben instalarse para evitar el levantamiento.

Valores característicos - Vigueta sobre pilar


Modelo	Valores característicos - Vigueta sobre pilar
	Ctd		Valores Característicos - Madera C24 [kN]
	Portante	Elemento suportado	CSFT6.0x85						CSFT6.0x110
			Altura soportada [mm]		R1,k	R2,k	R3,k	R4,k	Altura soportada [mm]		R1,k	R2,k	R3,k	R4,k
			Min	Max	R1,k	R2,k	R3,k	R4,k	Min	Max	R1,k	R2,k	R3,k	R4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	31.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	41.1	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

Las cantidades entre paréntesis corresponden al número de fijaciones en la viga de soportada, incluidos los tornillos para la elevación.

Los tornillos de la parte superior de la viga deben instalarse para evitar el levantamiento.

Valores característicos - Vigueta de pared

Modelo	Valores característicos - Vigueta de pared
	Fijaciones				Valores característicos - Madera C24 [kN]
	Portante [mm]		Soportado		CSFT6.0x85						CSFT6.0x110
	Tipo	Ctd	Ctd	Tipo	Altura soportada [mm]		R1,k	R2,k	R3,k	R4,k	Altura elemento soportado [mm]		R1,k	R2,k	R_3,k	R4,k
	Tipo	Ctd	Ctd	Tipo	Min	Max	R1,k	R2,k	R3,k	R4,k	Max	Min	R1,k	R2,k	R_3,k	R4,k
EGCM90	TTUFS5,0x50	6	CSFT	5 (7)	135	180	14.2	6.5	4	8.6	150	210	15.2	8.7	4	9.6
EGCM150	TTUFS5,0x50	11	CSFT	10 (12)	195	270	27.8	6.5	7.3	16.7	210	350	27.9	8.7	7.3	18.7
EGCM210	TTUFS5,0x50	16	CSFT	13 (15)	255	360	35.6	6.5	10.6	22.3	270	390	40.6	8.7	10.6	24.9
EGCM270	TTUFS5,0x50	21	CSFT	16 (18)	315	450	43.2	6.5	13.9	27.7	330	480	53.3	8.7	13.9	31

Las cantidades entre paréntesis corresponden al número de fijaciones en la viga soportada, incluidos los tornillos para la elevación.

Los tornillos de la parte superior de la viga deben instalarse para evitar el levantamiento.

Instalación

Montaje

Fijaciones

Para garantizar las cargas, las puntas y los tornillos utilizados deben cumplir la norma ETE-04/0013 y las recomendaciones que figuran a continuación.
El Eurocódigo 5 permite el uso de puntas y tornillos no marcados CE. Sin embargo, esto supone una reducción significativa de las cargas. Consulte los cálculos de fijación del Eurocódigo 5.

Sobre el elemento secundario :

Tornillo CSFT6.0X85 o CSFT6.0x110 con rosca total

Sobre el elemento principal :

Tornillo CSFT6.0X85 o CSFT6.0x110 con rosca total
En soportes de espesor inferior a 80 mm: TTUFS ∅5.0
