CSAPB

Tornillo para conector - Acabado negro

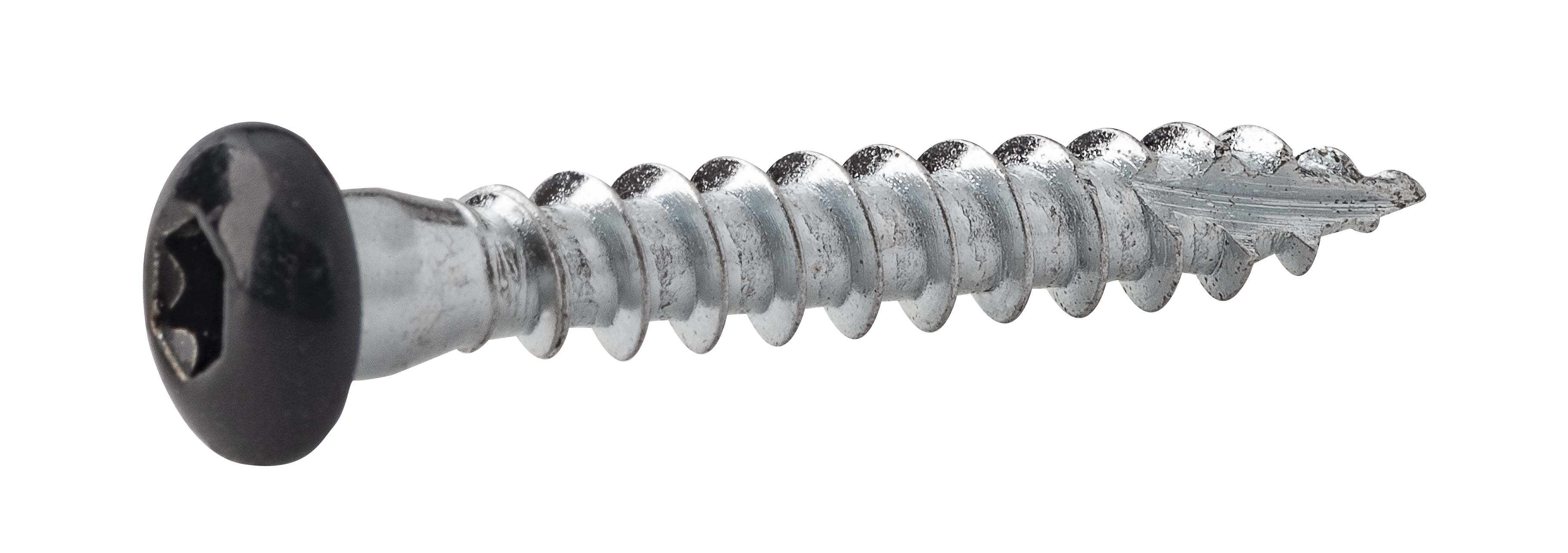

El diseño de los tornillos CSA5,0x35PB con cabeza negra Torx está pensado para facilitar la instalación discreta de los conectores de nuestra gama negra. Su cabeza cónica garantiza un contacto óptimo con el conector, lo que favorece la trasmisión de esfuerzos. La cabeza Torx permite sujetar adecuadamente el tornillo durante el montaje.

Ficha técnica

Marcado CE

DITE

Acero electrocincado 12µm

Acero RAL 9005

Detalles de producto

Imagenes

Características

Materia

Acero S235 JR según NF EN 10025,
Acabado electrocincado según ISO 2081,
Acabado de pintura en polvo Poliéster Arquitectura RAL9005.

Ventajas

Acabado negro para una gran discreción en la fijación de conectores negros,
Roscado específico para madera: penetración fácil y rápida,
No agrietan la madera,
Forma cónica debajo de la cabeza que permite el contacto total de la punta con el agujero.
Alta resistencia al arranque.

Aplicaciones

Soporte

Element principal : madera maciza, madera compuesta, madera laminada,
Element secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

Fijación de estribos negros SAEPB,
Fijación de escuadras negras tipo ABR100PB y EA444/2PB, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo	Dimensiones [mm]						Valores Característicos - Madera C24 [kN]
Modelo	d	l	d_h	d₁	l_g	Boquilla	R_lat.k	R_ax.k
CSA5.0X35PB-BL	4.9	35	8.3	3.2	29	T-20	2	2.1
CSA5.0x35PB-BL OBSO	4.9	35	8.3	3.2	29	T-20	2	2.1

Valores característicos dados para una madera de clase C24 y un espesor de acero de 2 mm. Para determinar la resistencia de los tornillos en otras condiciones de clase de madera y espesor de acero, consulte nuestro ETE-04/0013.
