Conexiones para ensambladuras de madera
Escuadras
EC

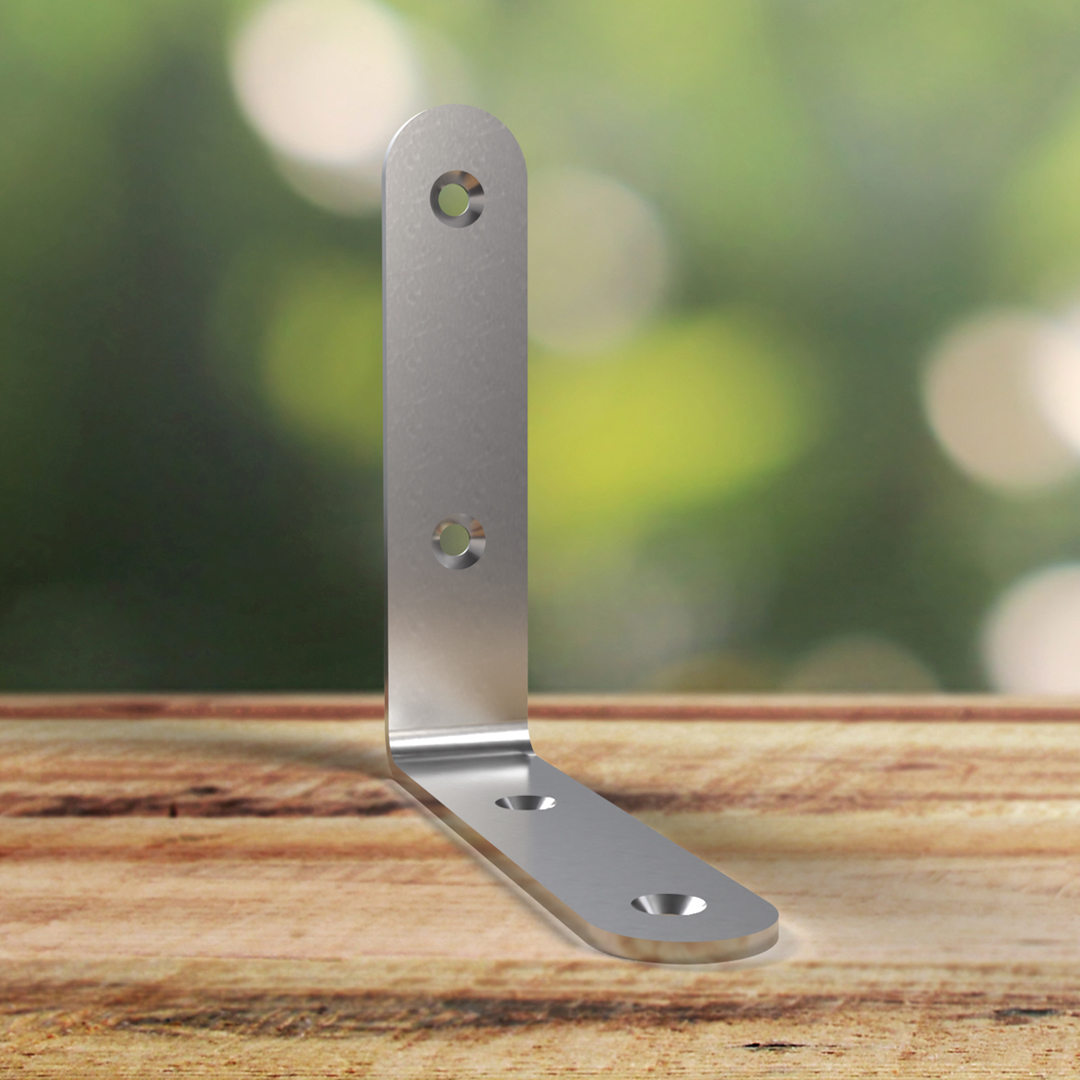

Escuadra de silla

La escuadra de silla EC se utiliza comúnmente para el fortalecimiento de uniones de  muebles. Participa en numerosos proyectos de bricolaje.



Ficha técnica
Clase de servicio 2
Acero electrocincado
Interior
EPD

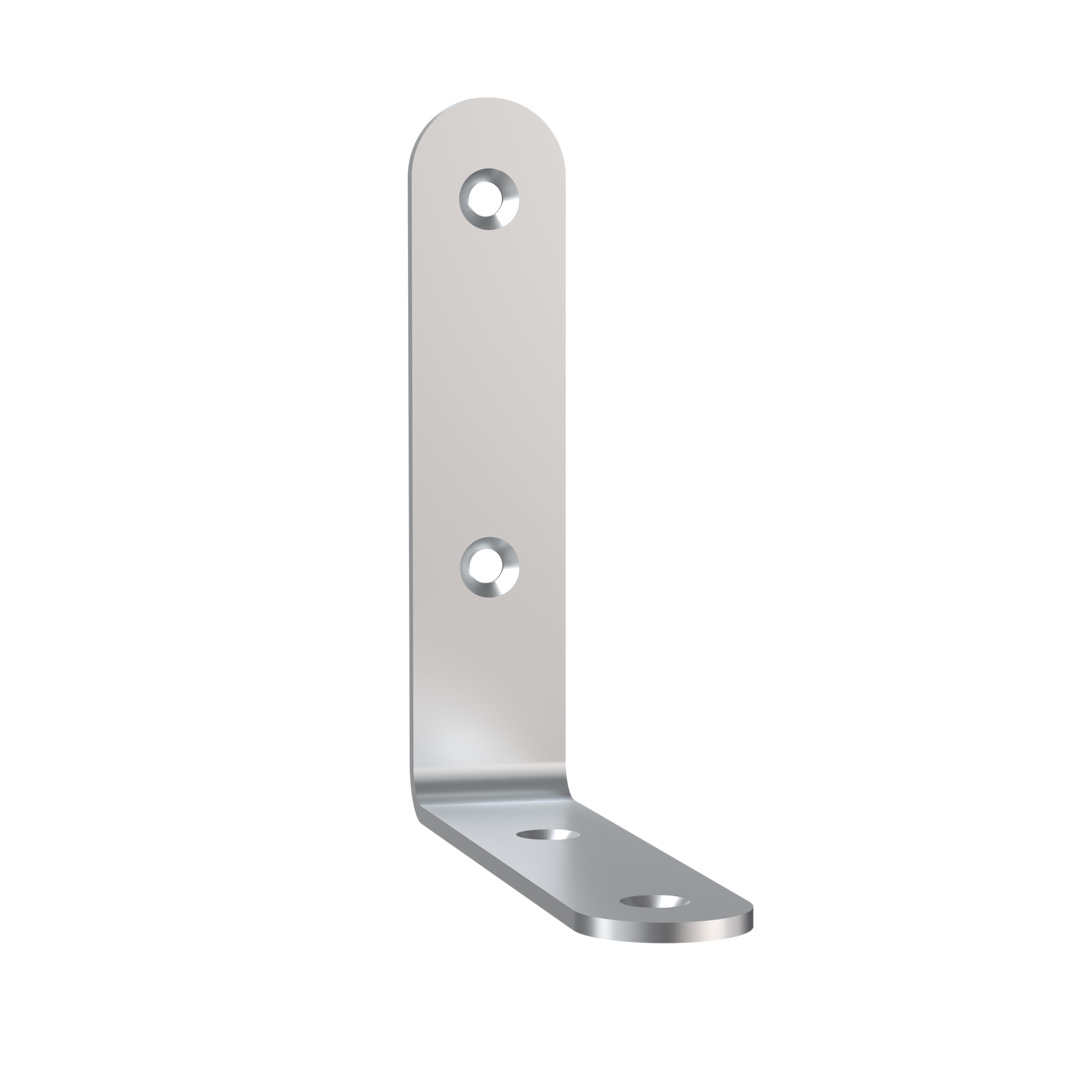

EC main image

Detalles de producto

Imagenes

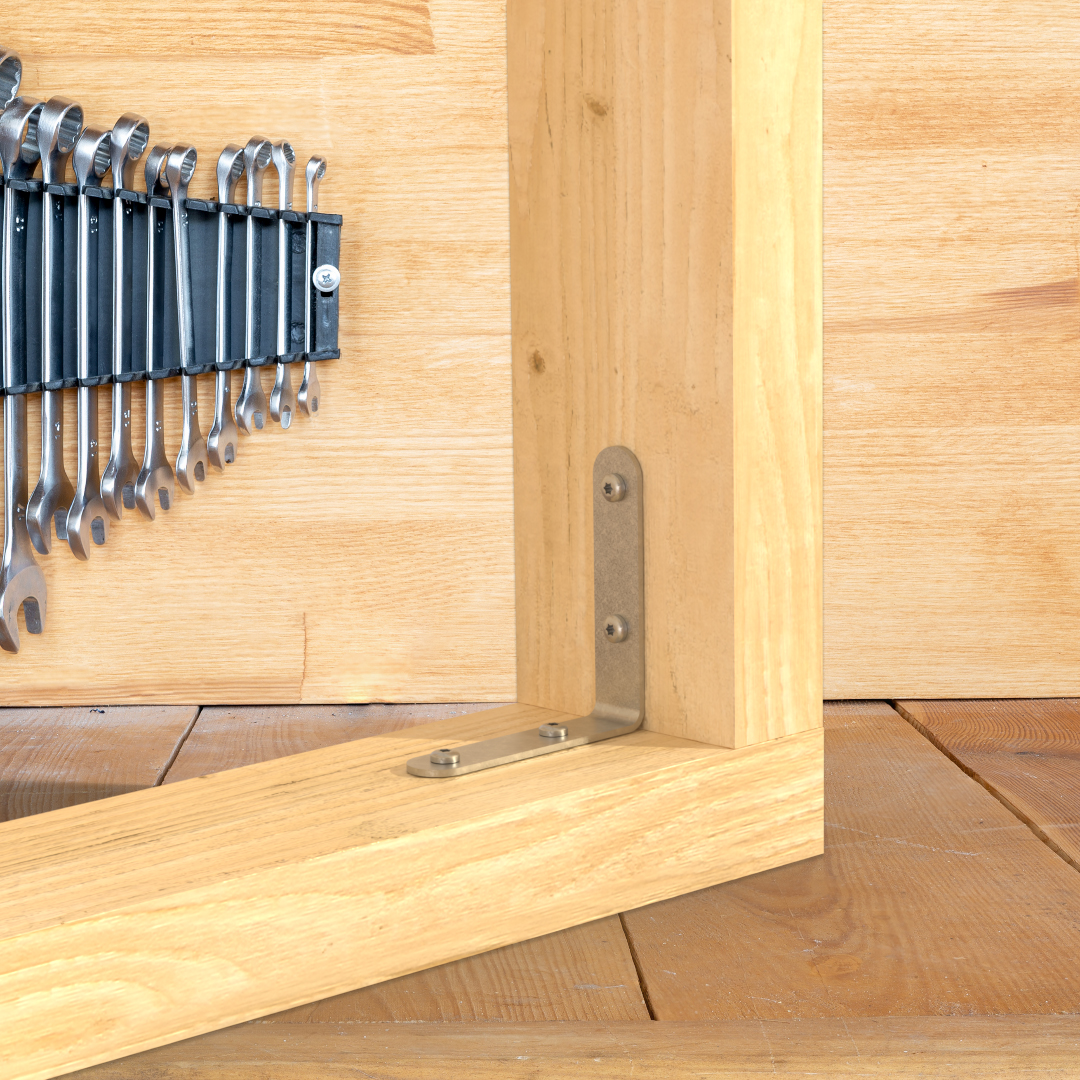

EC Installed.jpg

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Acabado electrocincado según ISO 2081,
  • Espesor : de 1,2 a 3 mm según los modelos.

Ventajas

  • Amplia gama para una gran variedad de usos,
  • Puede utilizarse en madera y hormigón.

Aplicaciones

Soporte

  • Elemento principal : madera, ...
  • Elemento secundario : madera maciza,  paneles, PVC.

Campos de aplicación

  • Madera maciza,
  • Tablones,
  • PVC,
  • Estructuras de carpintería pequeñas,
  • Ménsulas, estantes,
  • Estructura, armazón,
  • Cubierta de patio, …

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Datos técnicos

Dimensiones


Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros Ala A Agujeros Ala B Peso [kg]
A B C t Ø4.5 Ø5.8 Ø6 Ø4.5 Ø5.8 Ø6
EC30/230301522--2--0.013
EC40/240401522--2--0.017
EC60/260601522--2--0.027
EC80/2.58080182.52--2--0.045
EC100/3100100183-2--2-0.075
EC120/3120120203--2--20.098
EC140/3140140203--2--20.12

1. Countersunk holes

Instalación

Montaje

Fijaciones

Agujeros fresados :

  • Ø 4.2 mm (tamaños 30 hasta 80),
  • Ø 5.5 mm (tamaños 90 hasta140).

Sobre madera :

  • Puntas anilladas CNA Ø4.0x35 mm,
  • Tornillos TTUFS4.0X20 FT Ø4

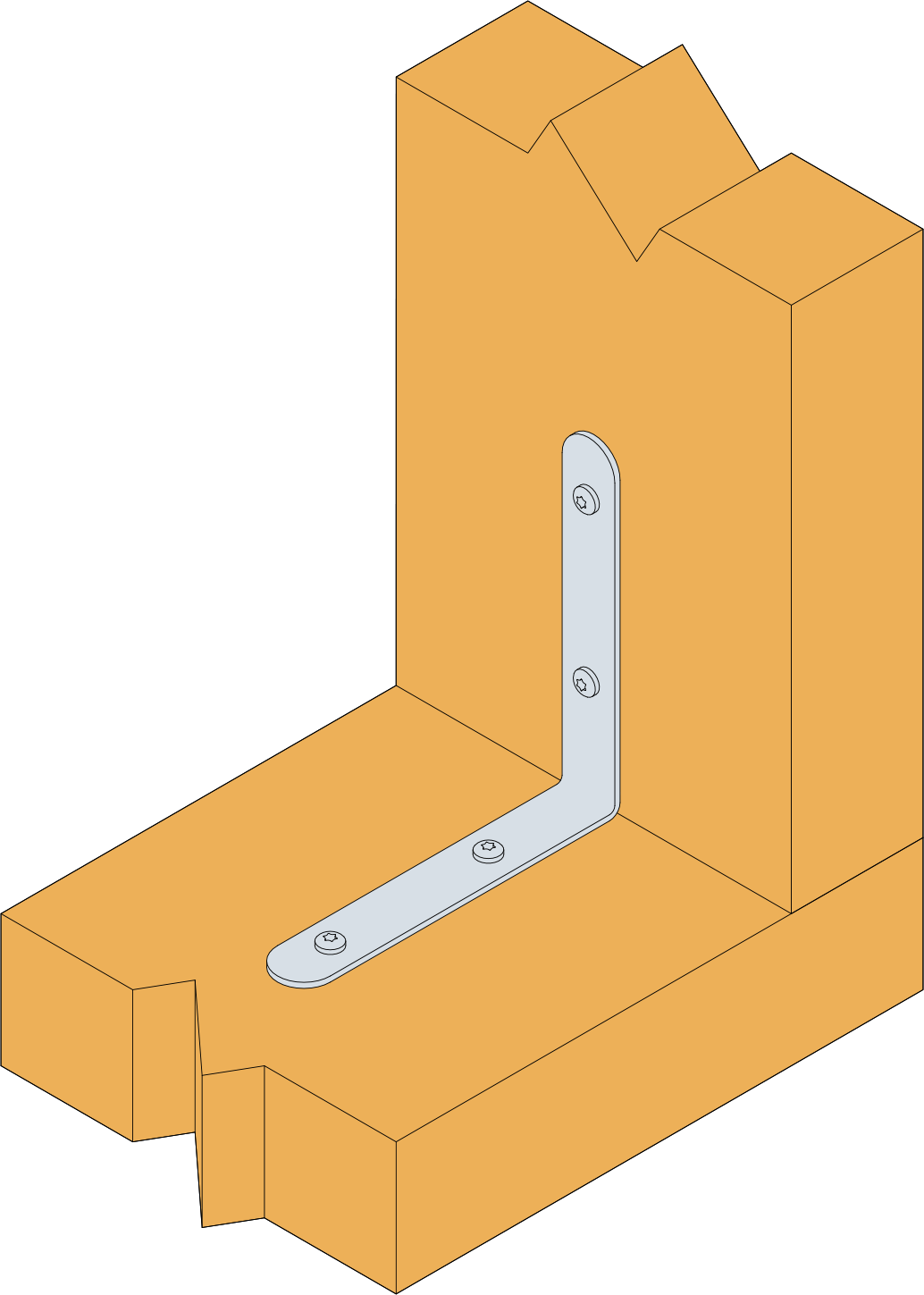

Instalación

  1. Aproxime el elemento para fijar al soporte.
  2. Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
  3. La escuadra también se fija mediante puntas o atornillada a éste.

Certificación

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Productos relacionados

Biblioteca CAD y BIM

2D

EC100/3

EC120/3

EC140/3

EC30/2

EC40/2

EC60/2

EC80/2.5

3D

EC100/3

EC120/3

EC140/3

EC30/2

EC40/2

EC60/2

EC80/2.5

3D Simplified

EC100/3

EC120/3

EC140/3

EC30/2

EC40/2

EC60/2

EC80/2.5
