ECP
Escuadras de silla

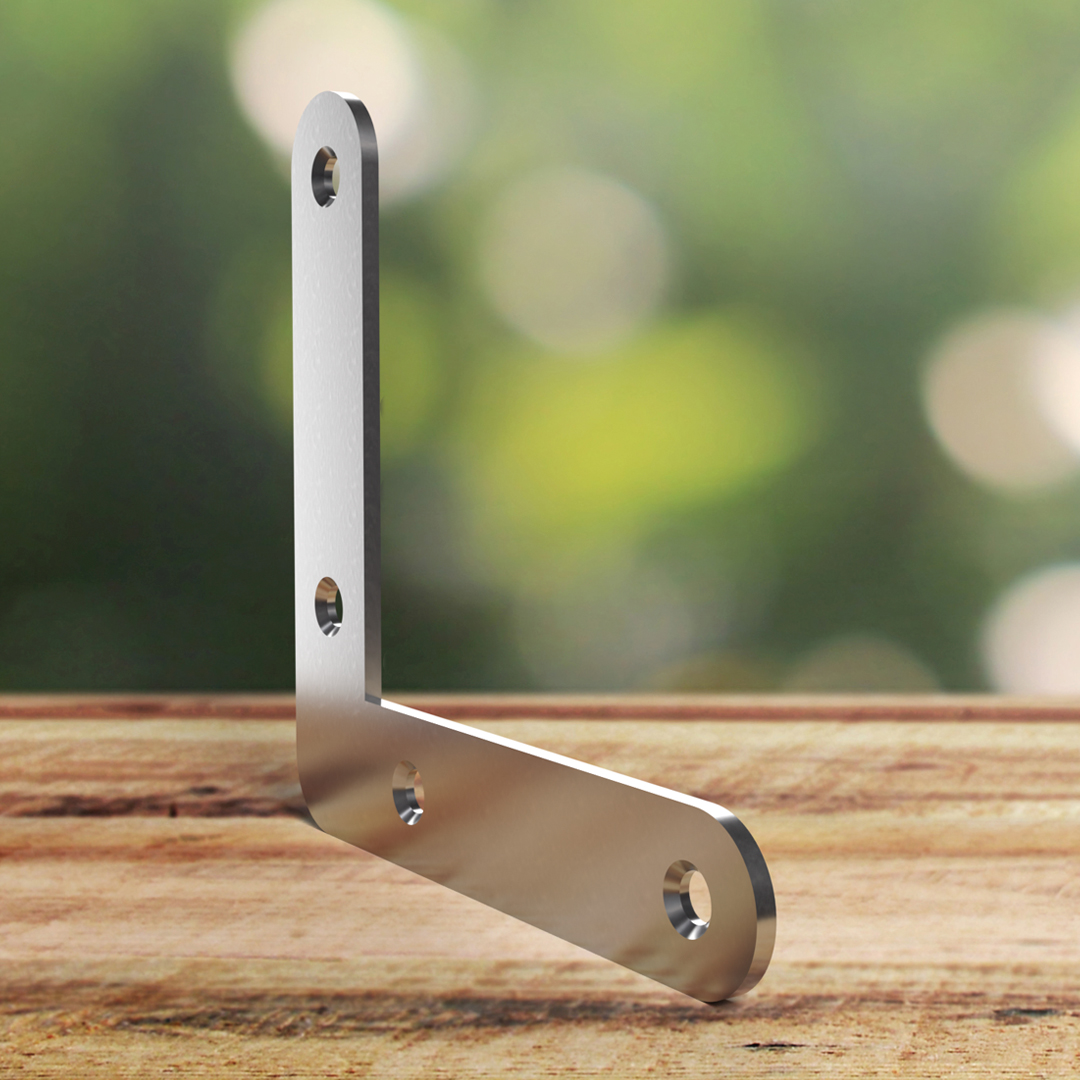

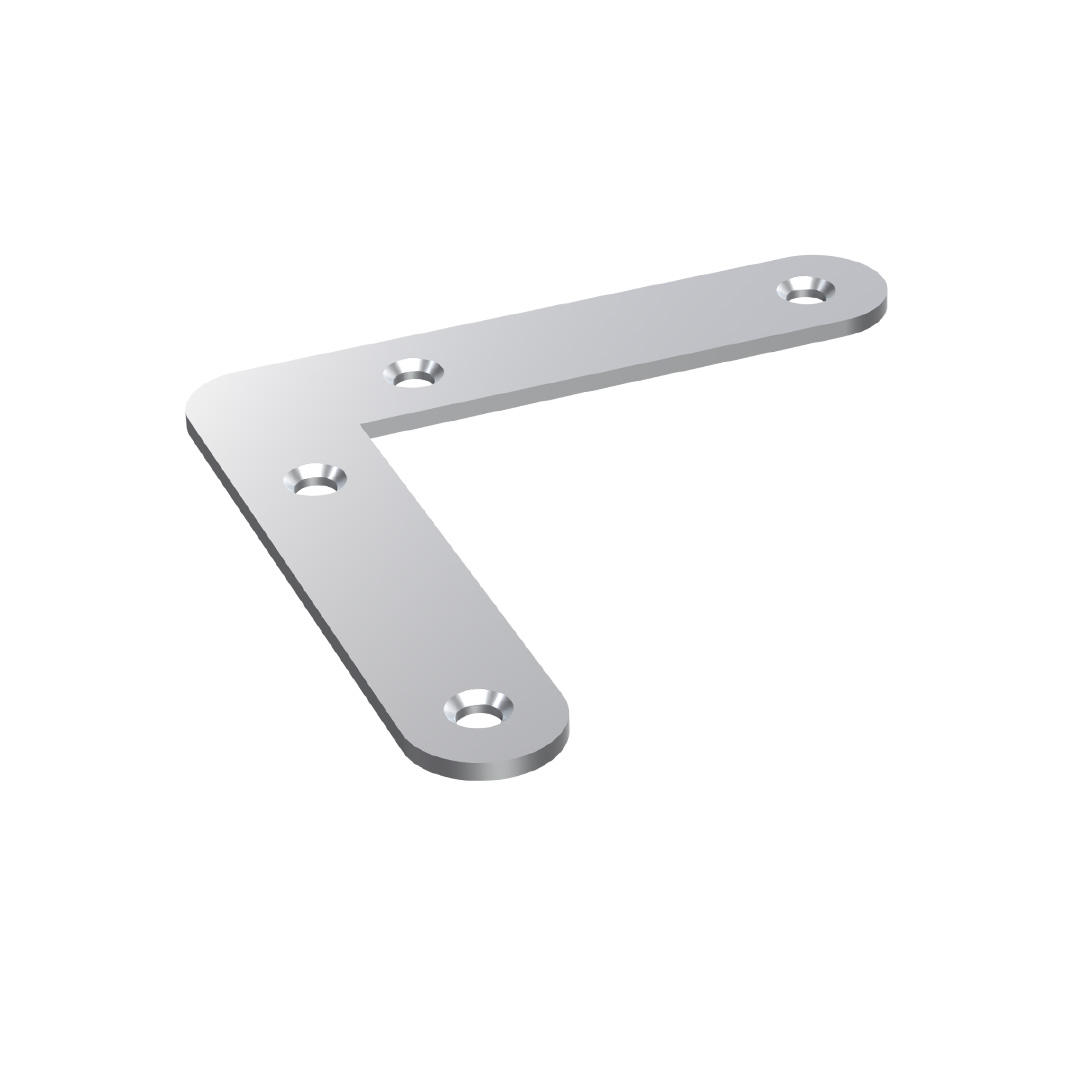

La escuadra de silla ECP se utiliza comúnmente para el fortalecimiento de uniones de muebles. Participa en numerosos proyectos de bricolaje.

Clase de servicio 2

Interior
EPD

Acero electrocincado
Detalles de producto
Características
Materia
- Acero S235JR según NF EN 10025,
- Aacabado electrocincado según ISO 2081 ,
- Espesor : de 1,2 a 3 mm según los modelos.
Ventajas
- Amplia gama para una gran variedad de usos,
- Puede utilizarse en madera y hormigón.
Aplicaciones
Soporte
- Elemento principal : madera, ...
- Elemento secundario : madera maciza, paneles, PVC.
Campos de aplicación
- Madera maciza,
- Tablones,
- PVC,
- Estructuras de carpintería pequeñas,
- Ménsulas, estantes.
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Agujeros Ala B | Otro | ||||||||
| A[mm] | B[mm] | C[mm] | Espesor[mm] | Redondo | Redondo | Peso[kg] | |||||
| Ø3.6 | Ø3.8 | Ø4 | Ø4 | Ø3.6 | Ø3.8 | ||||||
| ECP40/1.2 | 40 | 40 | 10 | 1.2 | - | 2 | - | - | - | 2 | 0.006 |
| ECP60/1.5 | 60 | 60 | 16 | 1.5 | - | - | 2 | 2 | - | - | 0.018 |
| ECP80/2 | 80 | 80 | 16 | 2 | - | - | 2 | 2 | - | - | 0.034 |
Instalación
Montaje
Fijaciones
Agujeros fresados :
- Ø4.2 mm (tamaños 30 hasta 80),
- Ø 5.5 mm (tamaños 90 hasta140).
Sobre madera :
- Puntas anilladas CNA Ø3.1x35 y Ø4.0x35 mm,
- Tornillos TTUFS4.0X20

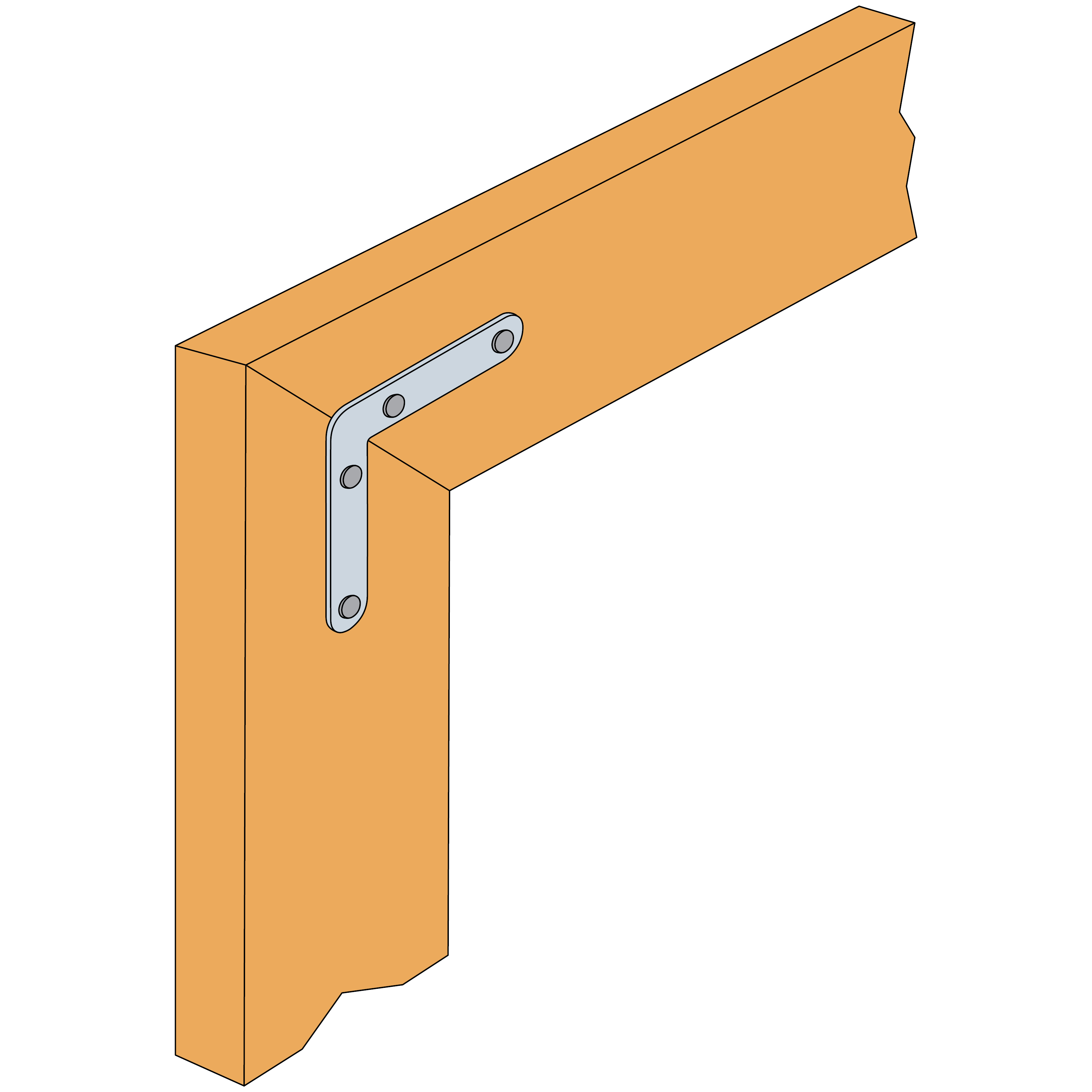

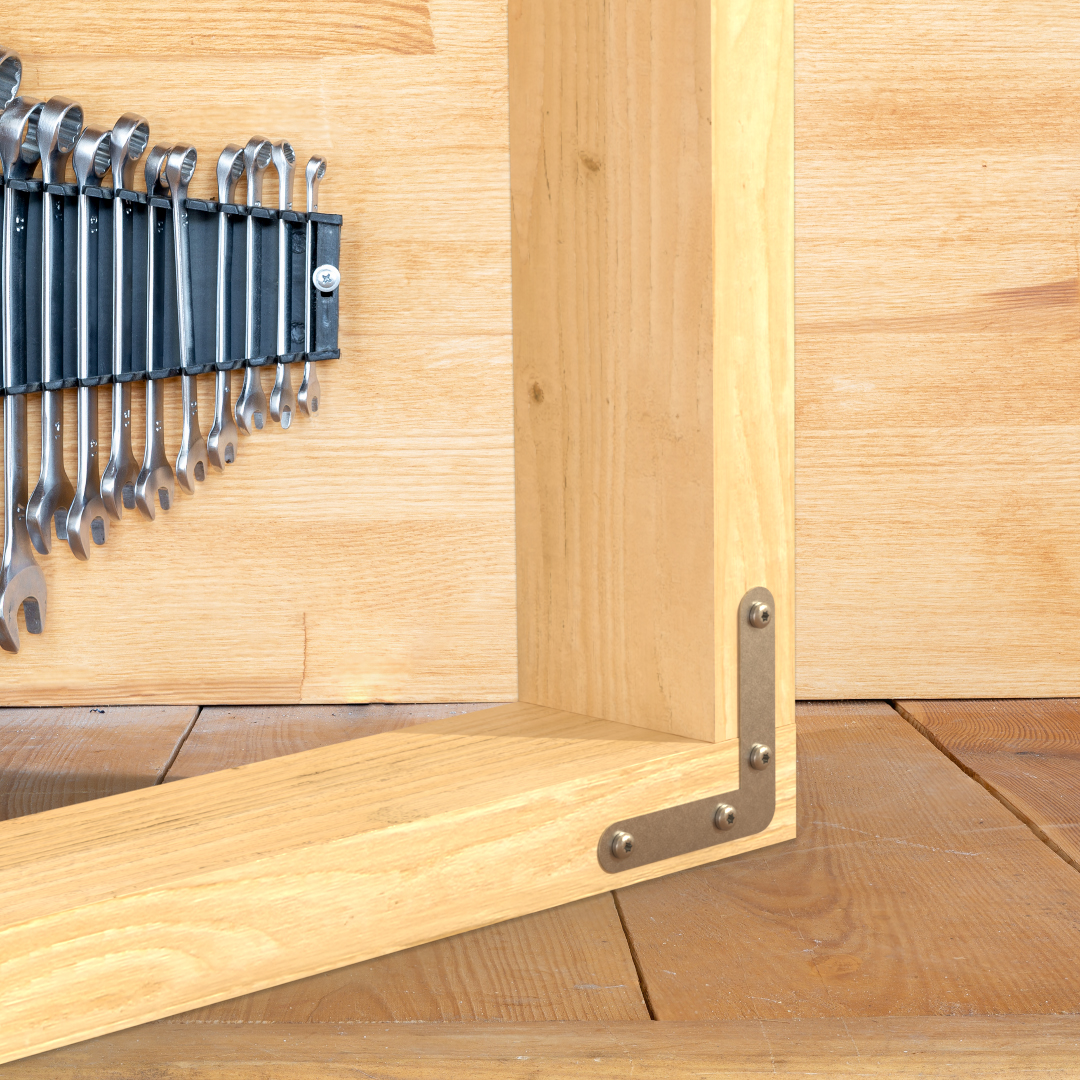

Instalación
- Aproxime el elemento para fijar al soporte.
- Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
- La escuadra también se fija mediante puntas o atornillada a éste.
Certificación
Declaraciones ambientales de productos (DAP)
