ECA

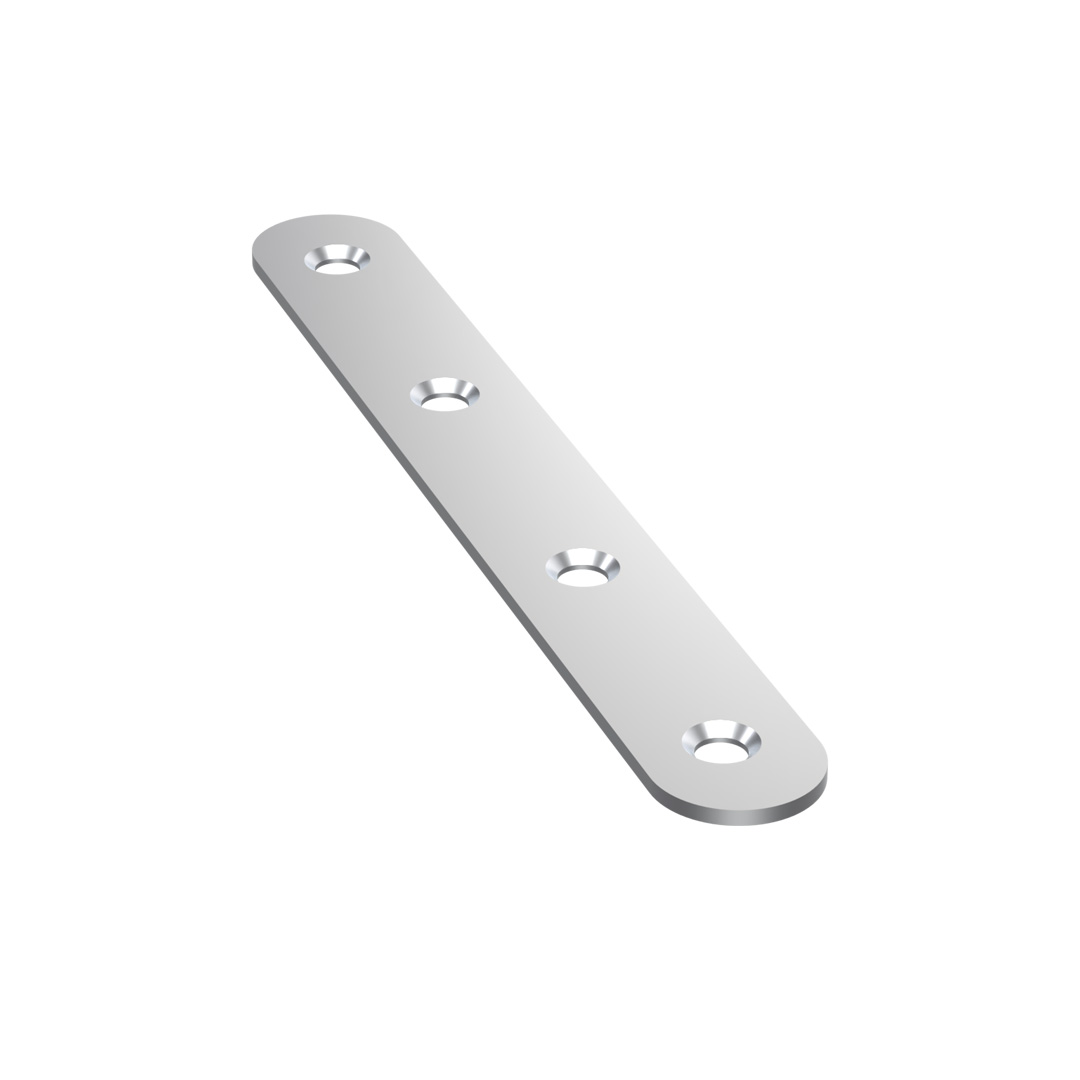

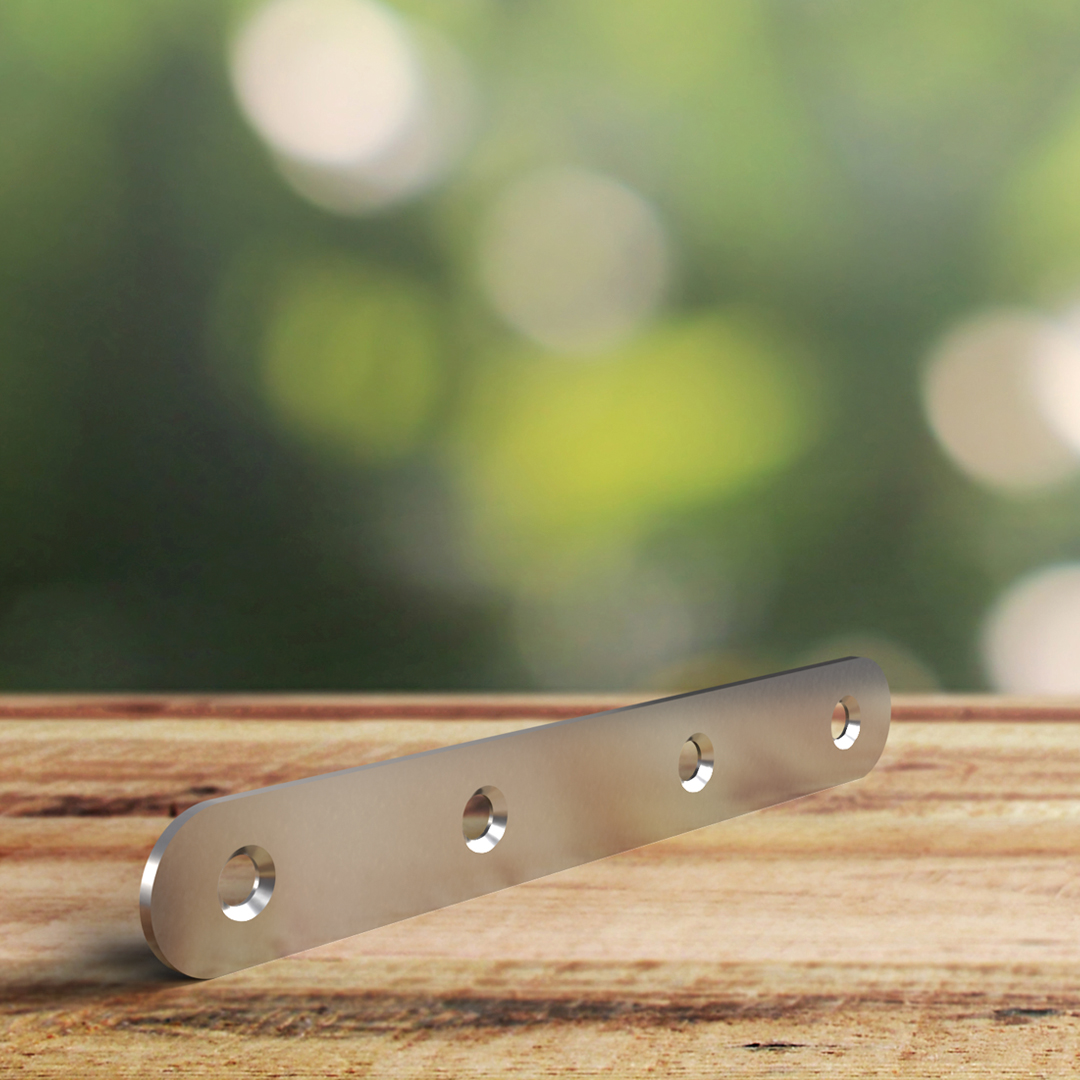

Escuadra de silla
La escuadra de silla ECA se utiliza comúnmente para el fortalecimiento de uniones de muebles. Participa en numerosos proyectos de bricolaje.

Clase de servicio 2

Interior
EPD

Acero electrocincado
Detalles de producto
Características
Materia
- Acero S235JR según NF EN 10025,
- Acabado electrocincado según ISO 2081,
- Espesor : 2 mm.
Ventajas
- Amplia gama para una gran variedad de usos,
- Puede utilizarse en madera y hormigón.
Aplicaciones
Soporte
- Elemento principal : madera, ...
- Elemento secundario : madera maciza, paneles, PVC.
Campos de uso
- Madera maciza,
- Tablones,
- PVC,
- Estructuras de carpintería pequeñas,
- Ménsulas, estantes.
Datos técnicos
Dimensiones y Valores Característicos
| Referencia | Dimensiones del crampón | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensiones y Valores Característicos[mm] | Agujeros Ala A | Otro | |||||||
| A[mm] | B[mm] | Espesor[mm] | Redondo | Peso[kg] | |||||
| Ø4 | Ø4.6 | Ø4.8 | Ø5.2 | Ø5.4 | |||||
| ECA55/2 | 55 | 15 | 2 | - | 4 | - | - | - | 0.01 |
| ECA75/2 | 75 | 15 | 2 | - | - | - | 4 | - | 0.016 |
| ECA95/2 | 95 | 15 | 2 | - | - | 4 | - | - | 0.021 |
| ECA115/2 | 115 | 15 | 2 | 4 | - | - | - | - | 0.026 |
| ECA135/2 | 135 | 18 | 2 | - | - | - | - | 4 | 0.035 |
Instalación
Montaje
Fijaciones
Agujeros fresados :
- Ø4.2 mm (tamaños 30 hasta 80),
- Ø 5.5 mm (tamaños 90 hasta140).
Sobre madera :
- Puntas anilladas CNA Ø4.0x35 mm,
- Tornillos TTUFS4.0X20

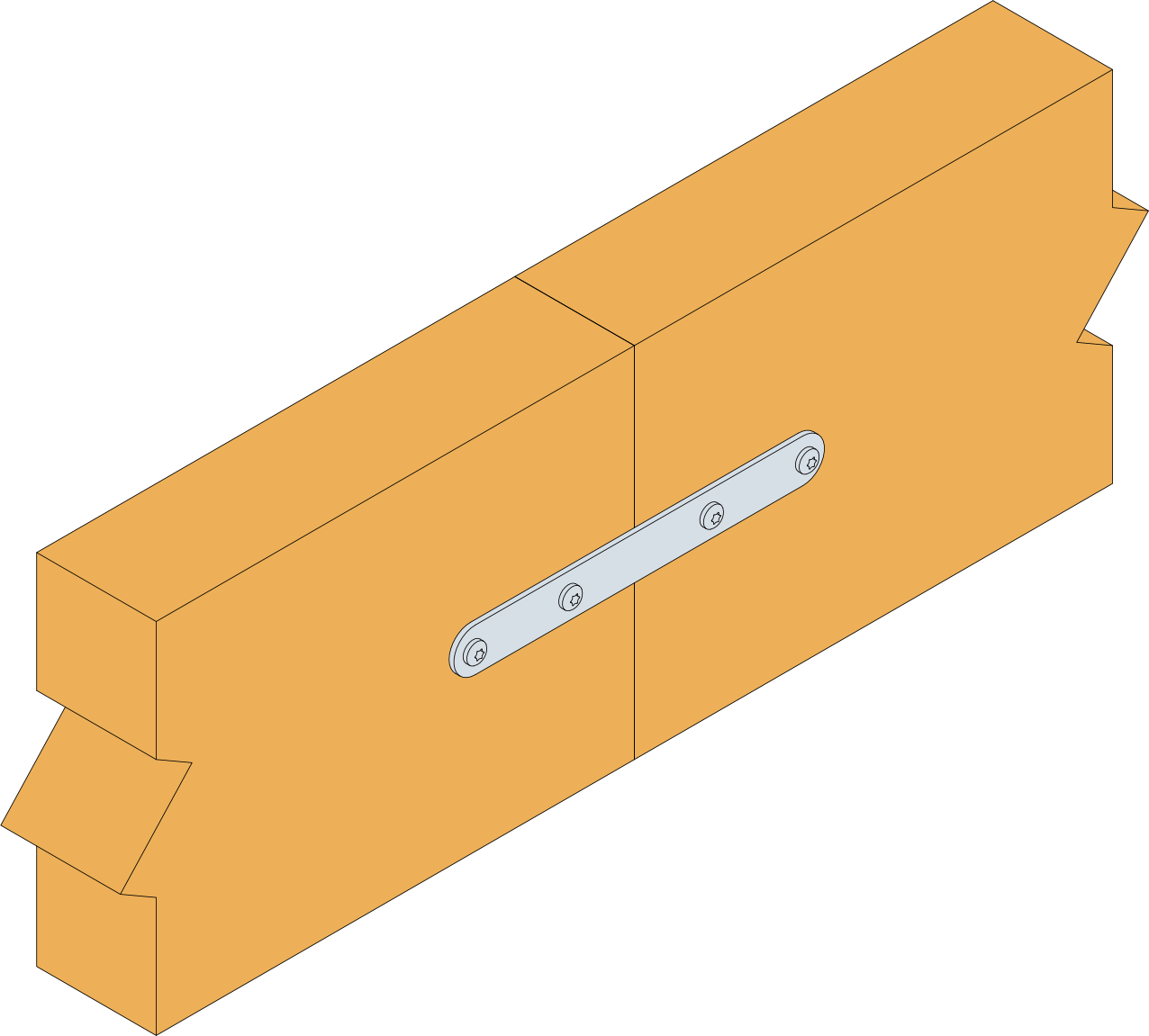

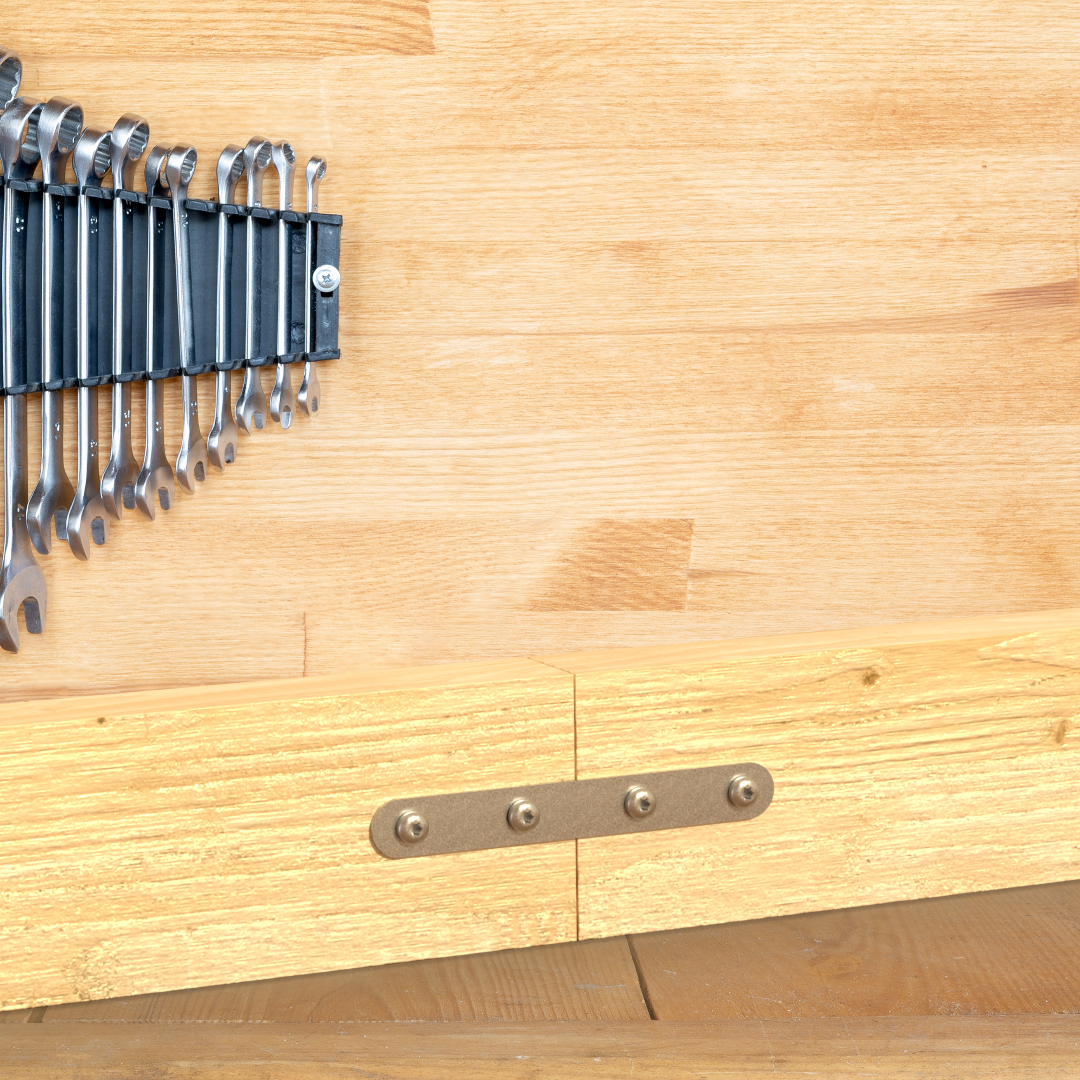

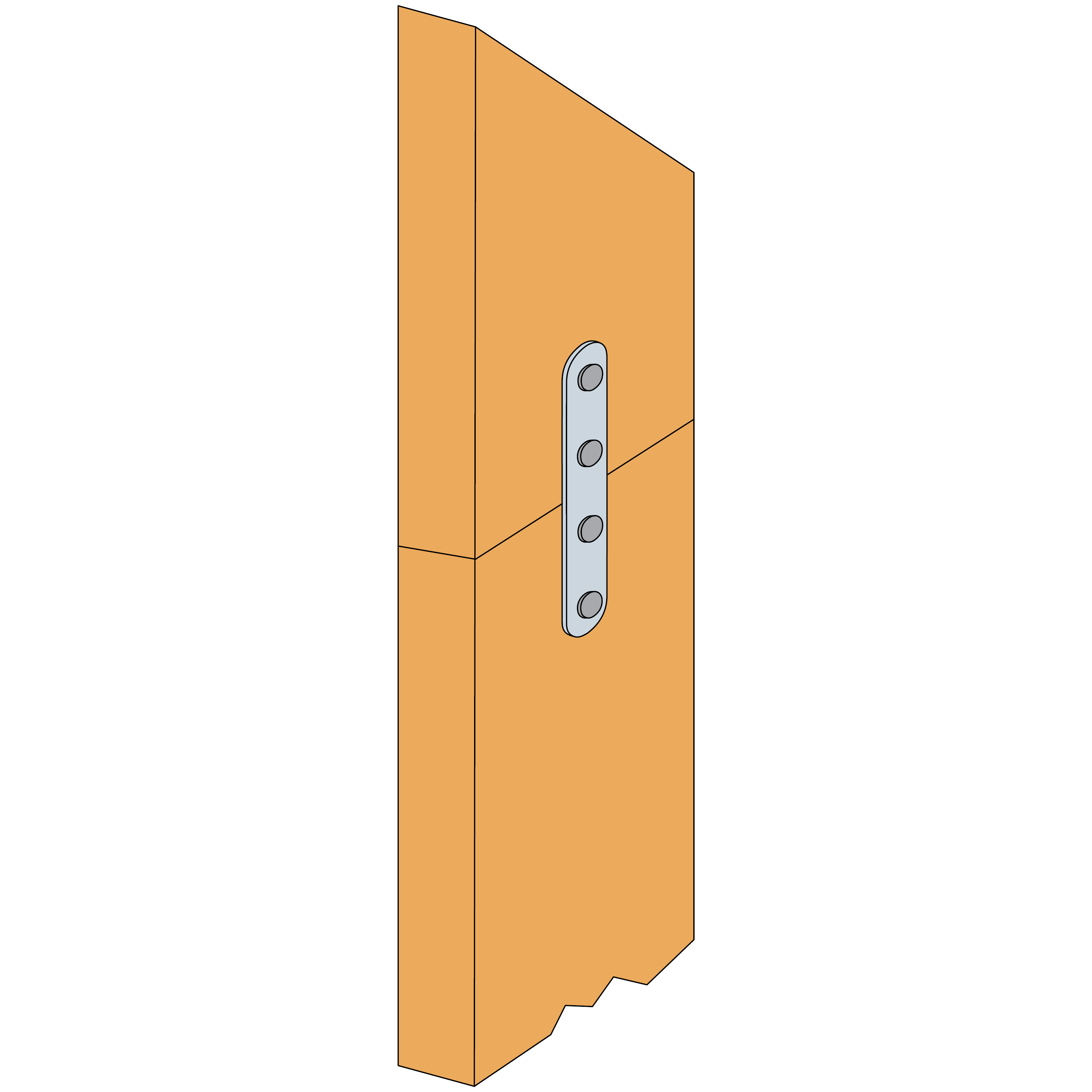

Instalación
- Aproxime el elemento para fijar al soporte.
- Fije con puntas el elemento. Este elemento también se puede atornillar con la ayuda de tornillos adaptados.
- La escuadra también se fija mediante puntas o atornillada a éste.
