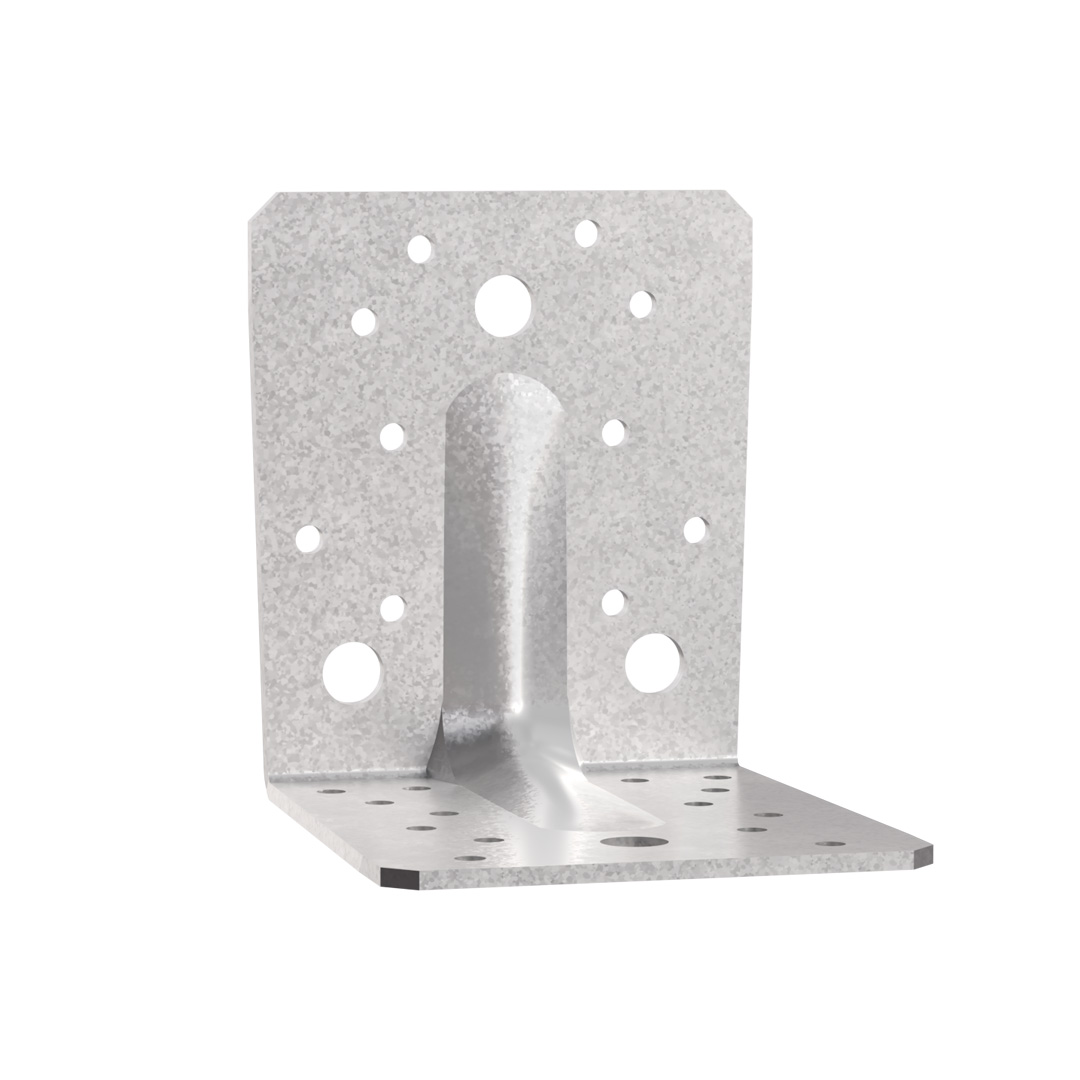

Escuadras reforzadas (105, 70, 90)
Las escuadras reforzadas están diseñadas para aplicaciones en estructuras y viviendas con armazón de madera.
Marcado CE
DITE
Clase de servicio 2
Interior
Acero galvanizado Z275
Detalles de producto
Imagenes
Fixation bois/bois
Características
Aplicaciones
Datos técnicos
Dimensiones
Dimensiones y Valores Característicos
| Modelo | Dimensiones y Valores Característicos [mm] | Agujeros Ala A | Agujeros Ala B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø11 | Ø5 | Ø11 | |

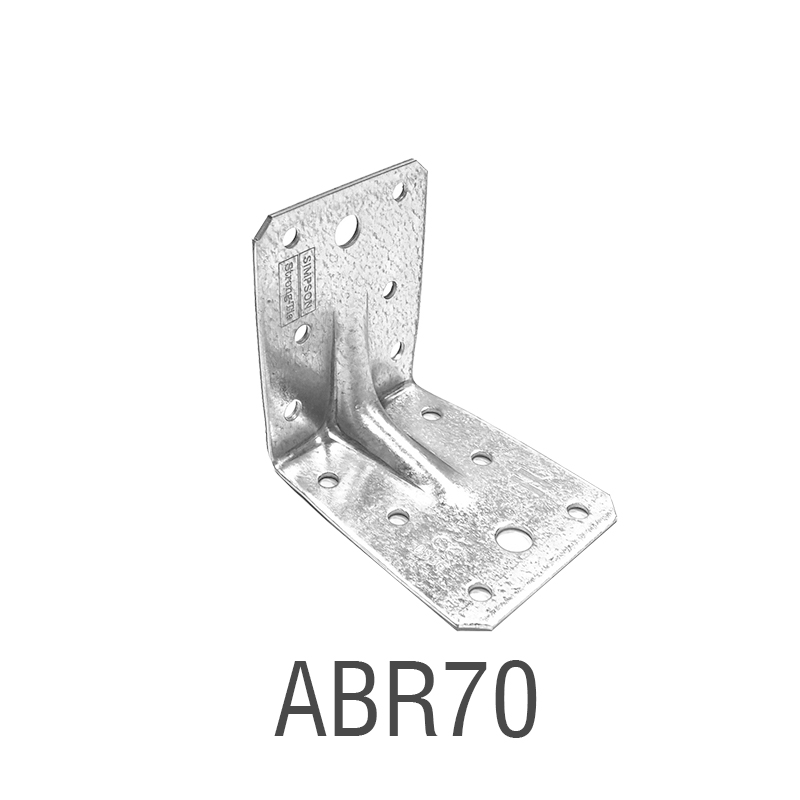

| ABR70 | 70 | 70 | 55 | 2 | 6 | - | 6 | - |

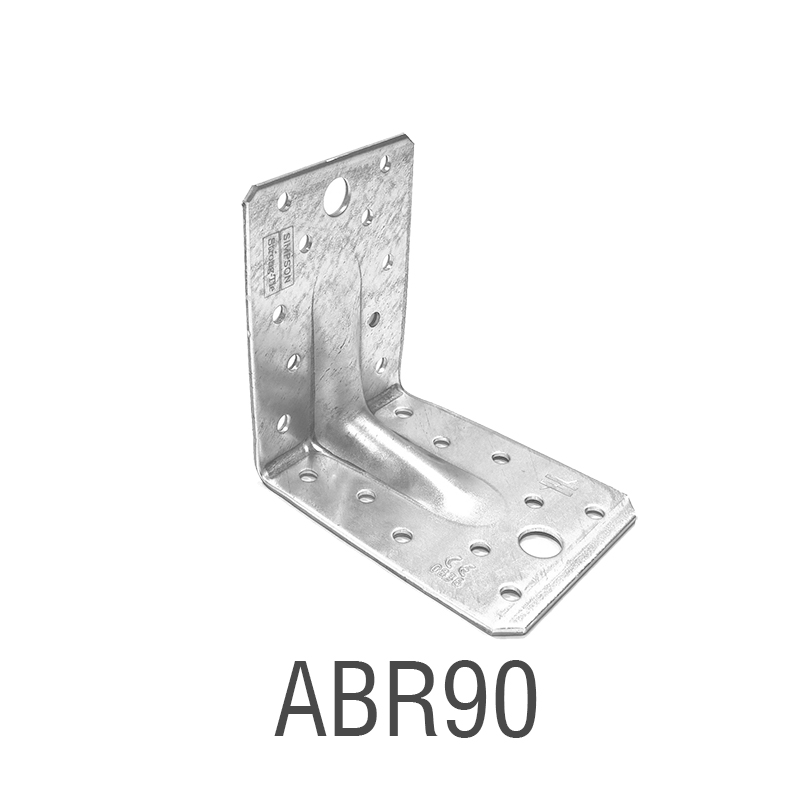

| ABR90 | 90 | 90 | 65 | 2.5 | 10 | 1 | 10 | 1 |

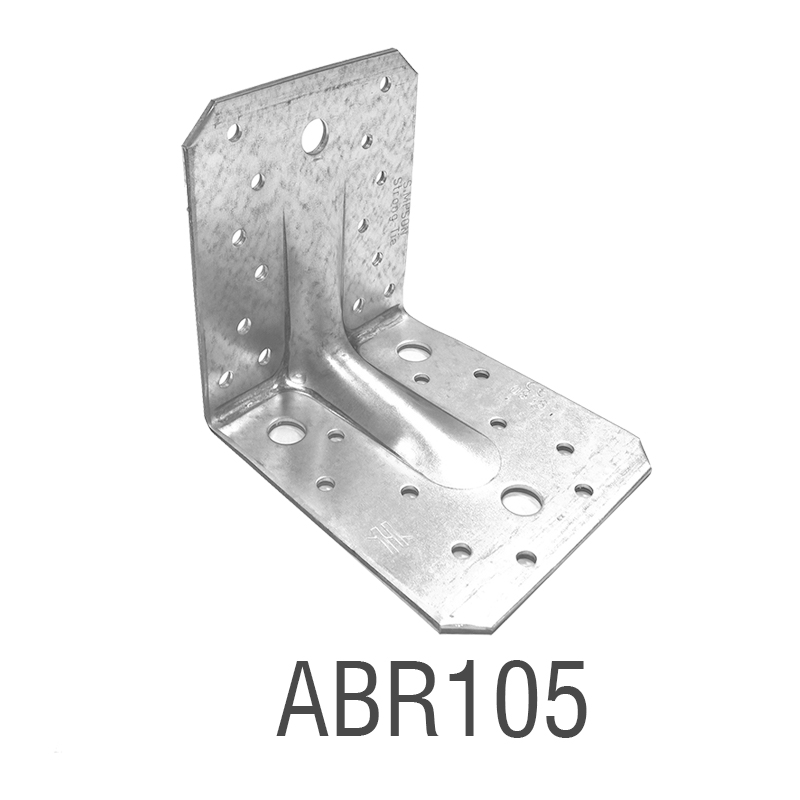

| ABR105 | 105 | 105 | 90 | 3 | 10 | 3 | 14 | 1 |
Valores Característicos - Madera sobre madera - Clavado total - 2 escuadras
| Modelo | Valores Característicos - Madera sobre madera - Clavado total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | R4.k = R5.k* | ||||||||
| Cdad | Cdad | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| ABR70 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 4.55 | 5 | 6.89 | 7.33 | 3,0 / kmod^0,5 | - |
| ABR90 | 8 | 10 | 6.46 | 7.87 | 10.66 | 13.32 | 8.38 | 9.21 | 11.07 | 11.78 | 8,1 / kmod^0,85 | 9,1 / kmod^0,75 |
| ABR105 | 10 | 14 | 8.84 | 10.78 | 14.33 | 17.91 | 13.26 | 14.57 | 19.01 | 20.22 | 12,9 / kmod^0,5 | 14,5 / kmod^0,75 |
* b = 75 mm y e = 130 mm
Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
Valores Característicos - Madera sobre madera - Clavado parcial - 2 escuadras
| Modelo | Valores Característicos - Madera sobre madera - Clavado parcial | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN] | |||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||||||
| Cdad | Cdad | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR70 | 4 | 4 | 2,4 / kmod^0,25 | 2,92 / kmod^0,25 | 3.9 | 4.87 | 4.44 | 4.88 | 6.48 | 6.89 |
| ABR90 | 4 | 6 | 4.38 | 5.34 | 7.11 | 8.89 | 5.17 | 5.68 | 6.9 | 7.34 |
| ABR105 | 6 | 6 | 4.81 | 5.87 | 7.91 | 9.89 | 6.98 | 7.67 | 10.97 | 11.67 |
Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
Valores Característicos - Madera sobre hormigón - 2 escuadras
| Modelo | Valores Característicos - Madera sobre hormigón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - Conexión con 2 escuadras [kN] | |||||||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||||||||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 10 | CNA | 1 | Ø10 | min(4,08; 7,7 / kmod) | min(4,88; 7,7 / kmod) | min(6,48; 7,7 / kmod) | min(8,08; 7,7 / kmod) | 2.25 | 2.68 | 3.55 | 4.37 |
Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas dependen del tipo de hormigón, el espacio y las distancias a los bordes.
Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
Valores Característicos simplificados - Madera sobre soporte rígido - 2 escuadras
| Modelo | Valores Característicos simplificados - Madera sobre hormigón | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos simplificados - Madera sobre madera C24 - 2 escuadras [kN] | |||||||||||
| Ala A | Ala B | R1.k* | R2.k = R3.k | |||||||||
| Cdad | Tipo | Cdad | Tipo | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
| ABR105 | 10 | CNA | 1 | Ø10 | 4.08 | 4.88 | 6.48 | 8.08 | 2.25 | 2.68 | 3.55 | 4.37 |
* Los valores característicos dados en la tabla más abaja son valores simplificados basados en una hipótesis de duración de carga y clase de servicio (carga a corto plazo y clase de servicio 2, kmod = 0,9 según EC5 (EN1995)). Para otras duraciones de carga y clases de servicio, consulte usted nuestro ETE-06/0106.
** El nivel de resistencia de diseño del perno R#,d se determina mediante (coeficiente del perno x carga diseño del conector F#,d) para la dirección del esfuerzo y las correspondientes fijaciones. Consulte la gama de anclajes Simpson Strong-Tie para los anclajes adecuados. Las soluciones típicas dependen del tipo de hormigón, el espacio y las distancias a los bordes.
Para obtener los valores de resistencia para una escuadra, los valores de la tabla más arriba se deben dividir por dos, siempre que la viga soportada esté bloqueada en rotación. Consulte nuestro ETE-06/0106 si la viga puede girar libremente.
Valores Característicos - Madera sobre madera - Tornillos Ø10 para conectores - 2 escuadras
| Modelo | Valores Característicos - Madera sobre madera - Conexión con tornillos Ø10 para conectores | |||||||
|---|---|---|---|---|---|---|---|---|
| Fijaciones | Valores Característicos - Madera C24 - 2 escuadras por unión [kN] | |||||||
| Ala A | Ala B | R1.k | R2.k = R3.k | |||||
| Cantidad | Tipo | Cantidad | Tipo | SSH10x40 | SSH10x80 | SSH10x40 | SSH10x80 | |
| ABR105 | 1 | SSH | 3 | SSH | 6.3 | 12.2 | 5.7 | 9.9 |
Instalación
Montaje
Fixation bois/bois

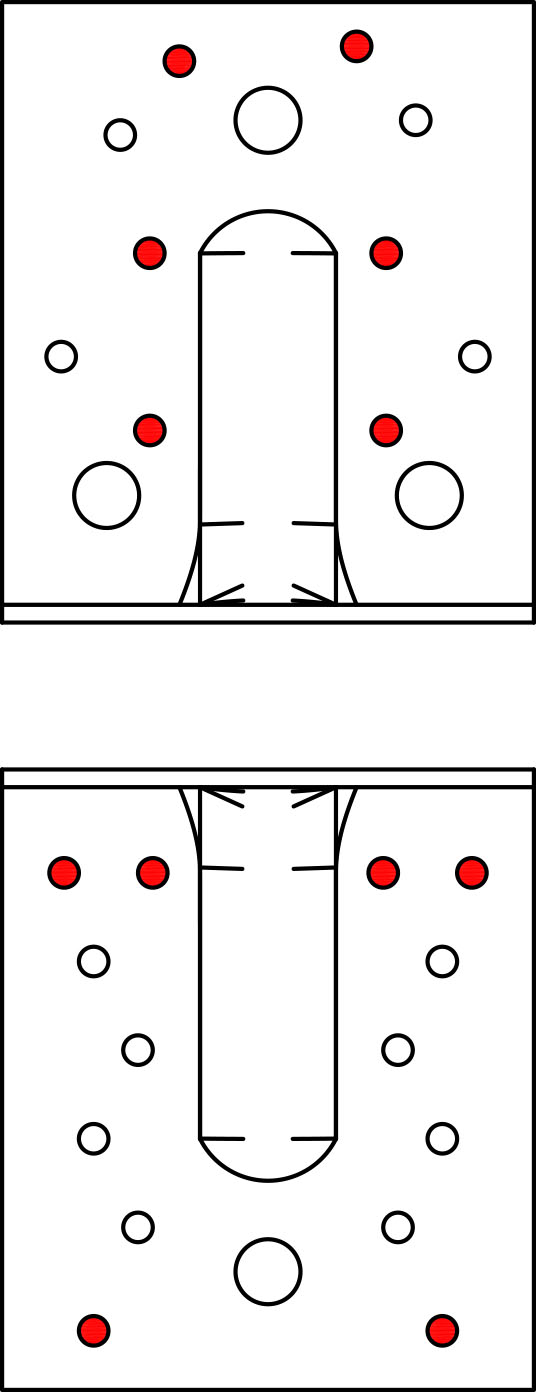

Fijación sobre un soporte de madera - Clavado total

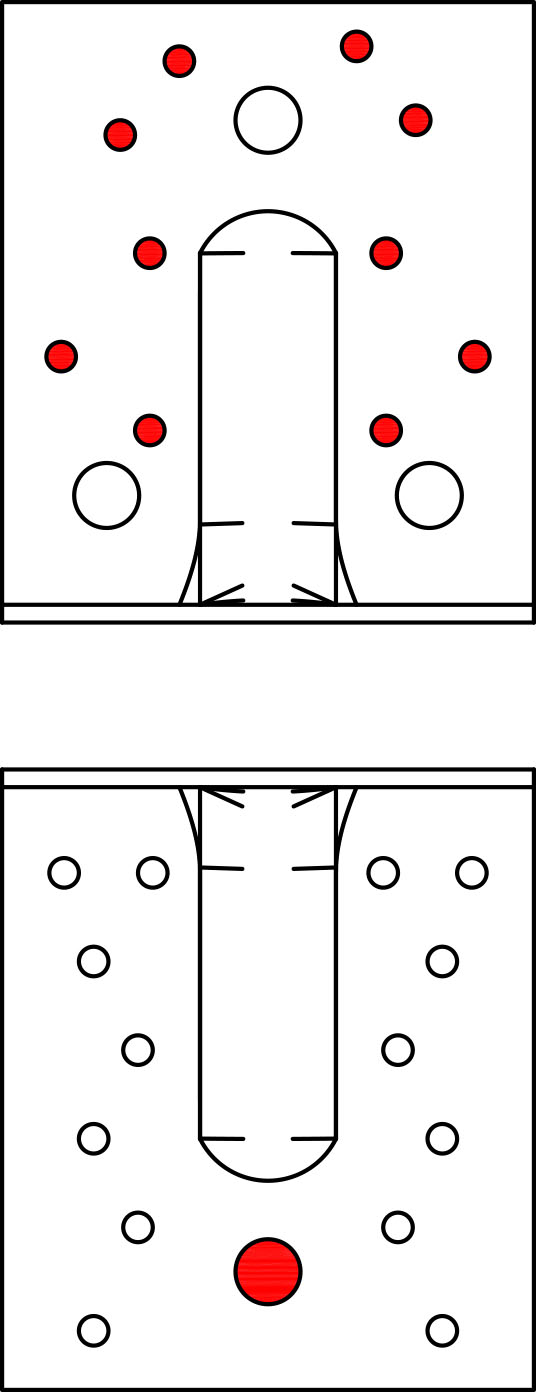

Fijación sobre un soporte de madera - Clavado mínimo
Fijación sobre un soporte rígido
