PPJBMPB

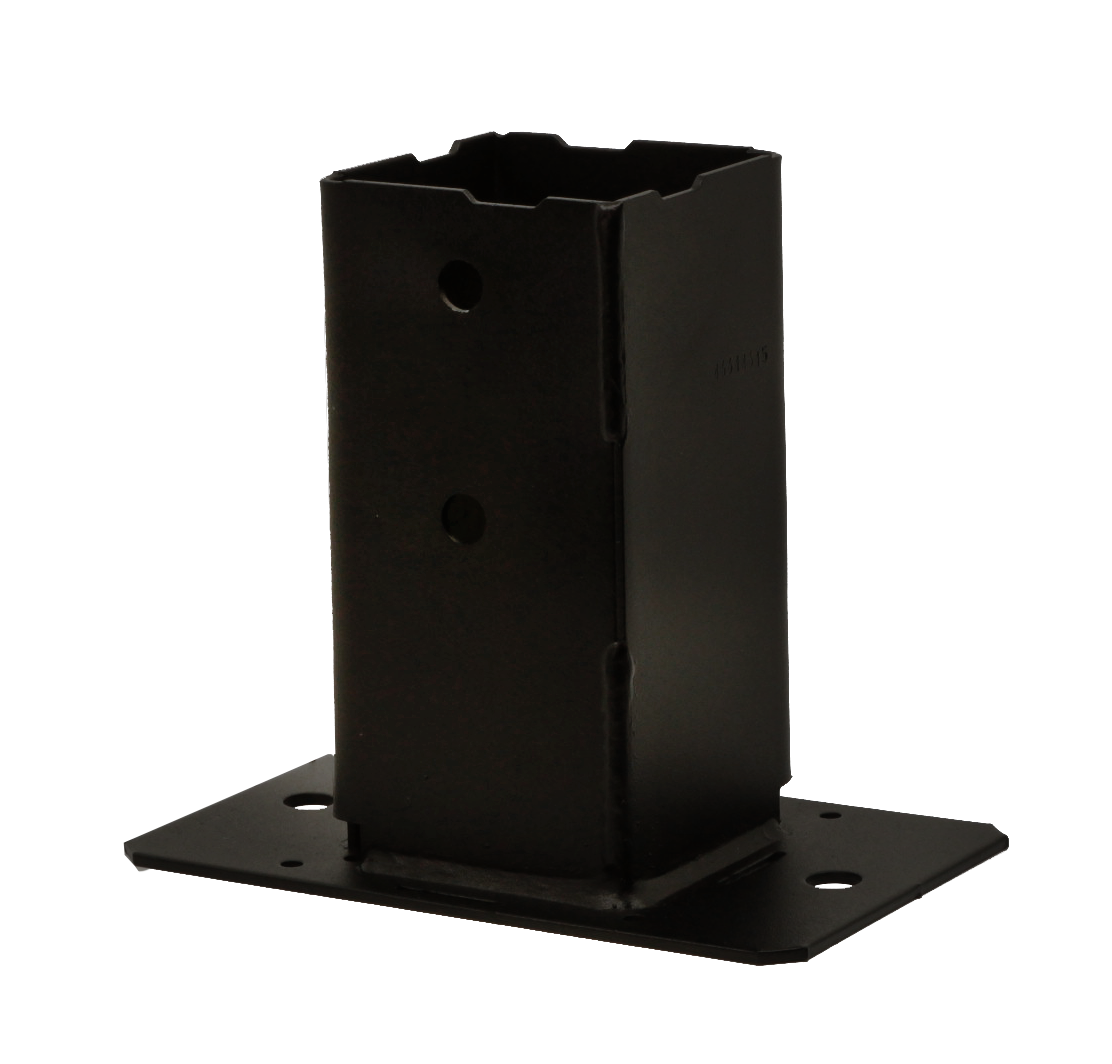

Pie de pilar de jardín cuadrado para muro bajo - Acabado negro

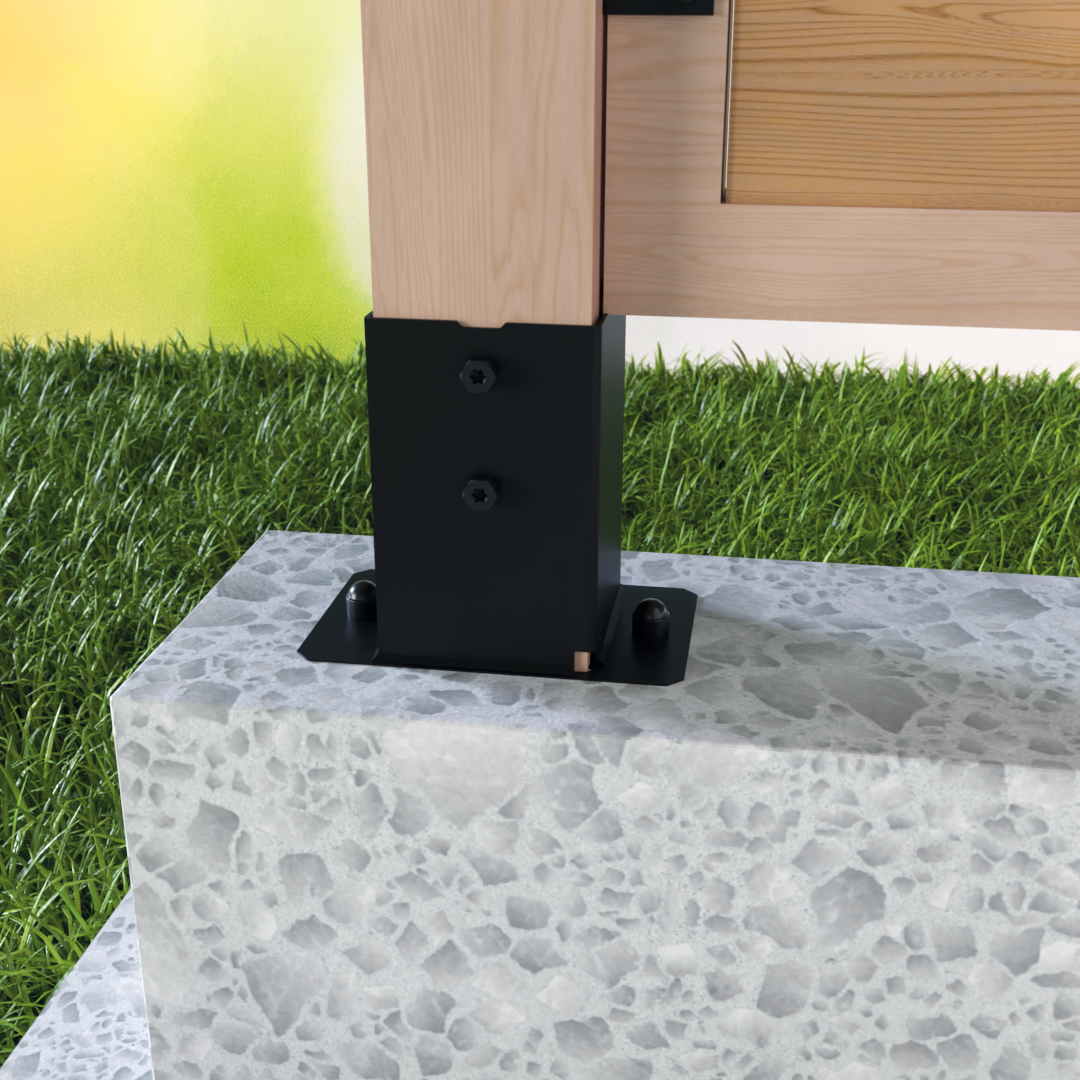

Los pies de pilares cuadrados sobre pletina PPJBMPB están recomendados para la realización de pequeñas obras, como vallas y estructuras ligeras de jardín, sobre soportes estrechos. Su acabado negro les da un resultado discreto en la estructura.

Clase de servicio 3
Clase de servicio 3
Acero RAL 9005
Acero RAL 9005
Acero electrocincado
Acero electrocincado
Exterior
Exterior

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Acabado electrocincado según NF EN ISO 2081,
  • Acabado de pintura en polvo Poliéster Arquitectura RAL9005.

Ventajas

  • Acabado negro para un a unión discreta en la estructura,
  • Doble acabado para una mejor resistencia a la corrosión,
  • Pletina rectangular y anclajes centrados para una fijación facilitada sobre un soporte estrecho,
  • Pletina reforzada de 2,5 mm de espesor, lo que garantiza una gran resistencia a la deformación,
  • Pletina con aristas matadas, para aumentar la seguridad.

Aplicaciones

Soporte

  • Elemento principal : hormigón, mampostería...
  • Elemento secundario : madera maciza, madera laminada, madera compuesta...



Campos de aplicación

  • Fijación de vallas,
  • Fijación de estructuras ligeras para el jardín,
  • Fijación de estructuras provisionales...

Datos técnicos

Dimensiones

ReferenciaDimensiones del crampón
Dimensiones y Valores Característicos[mm]AgujerosOtro
A[mm]B[mm]C[mm]D[mm]E[mm]Esp.[mm]t₂[mm]Parte superiorPletina horizontalPeso[kg]
∅Dimensiones
PPJBM70PB711507110517022.5421.1
PPJBM90PB911509110517022.5421.4

Instalación

Montaje

Fijaciones

Pilar :

  • Pernos Ø10 mm
  • Tirafondos LAG Ø10 mm
  • SSH Ø10 mm

Pletina :

La elección del anclaje debe hacerse en función del ancho del soporte. La tabla más abajo muestra las distancias mínimas a los bordes que deben observarse.

  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25
  • Anclaje mecánico : pasador BOAX-II M10-92/10 o WA M10-78/5

Advertencia

La gama de productos para jardín no debe utilizarse para aplicaciones estructurales en las que existan fuerzas importantes (debidas al viento, ...). Además, las estructuras deben diseñarse e instalarse correctamente, con el fin de garantizar que puedan soportar la aplicación de cargas laterales generadas por el viento (con contrafuertes, ...).

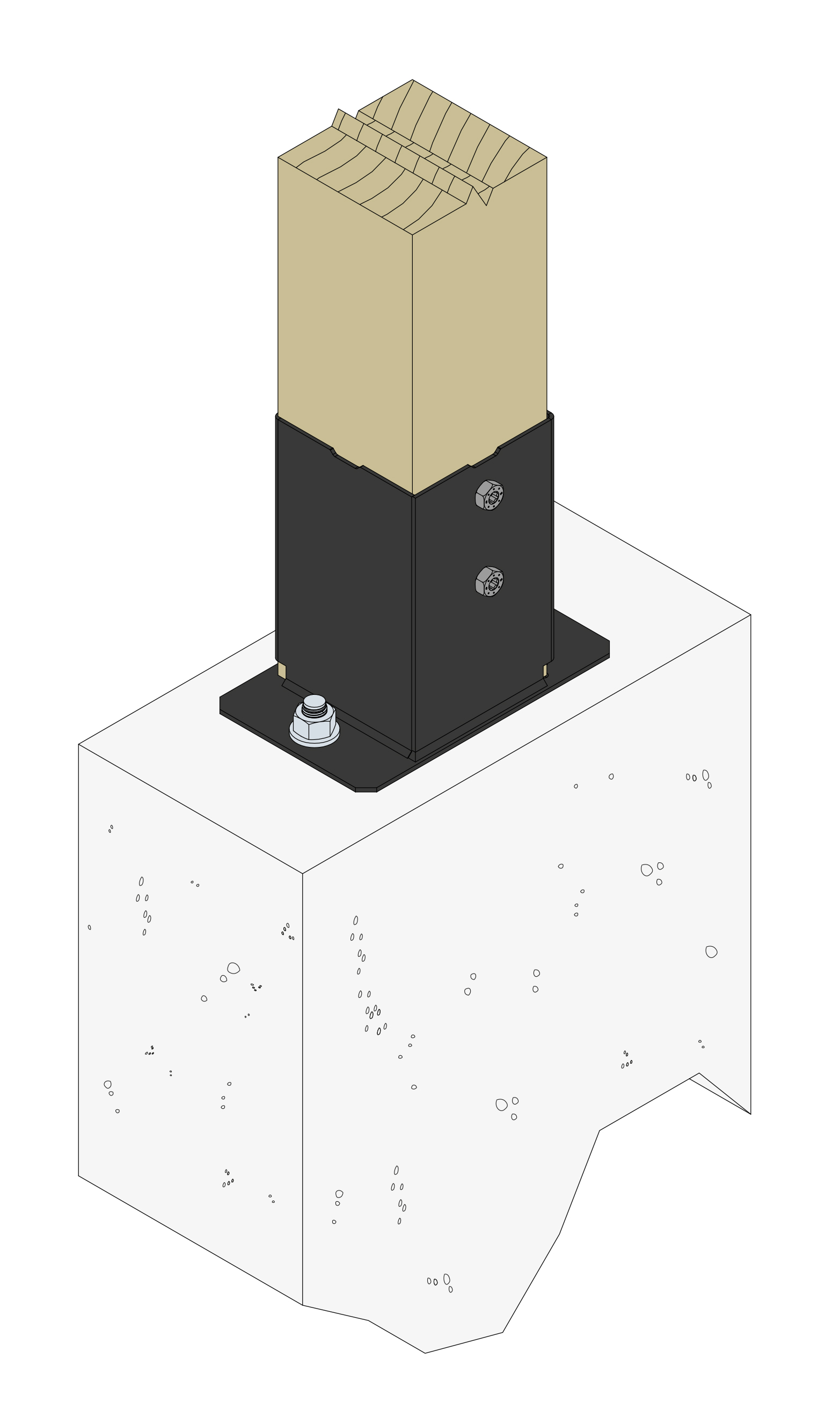

Instalación

Parte inferior :

  1. Coloque el pie de pilar en la estructura,
  2. Identifique sobre el soporte la posición de los anclajes al suelo,
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas,
  4. Fije la pletina al suelo con la ayuda de los anclajes seleccionados.

Parte superior :

  1. Coloque el pilar en el pie de pilar,
  2. Fije el pilar al pie de pilar.

Distancia mínima al borde de los anclajes

ReferenciaCapacidad de la base de poste
Distancia mínima al borde[mm]
FM-753 evo M10FM-753 Crack M10POLY-GP + LMAS M10
PPJBM70PB505050
PPJBM90PB505050

Descargas

  • Design Series

    Design Series

    Simpson Strong-Tie® pone a su disposición la gama de conectores «Design Series». Gracias a su elegancia y a un acabado en pintura en polvo de color negro de lo más selecto, estos conectores ofrecen un resultado impecable para los proyectos de exterior aseguran años de protección frente a las inclemencias del tiempo.
