PPD

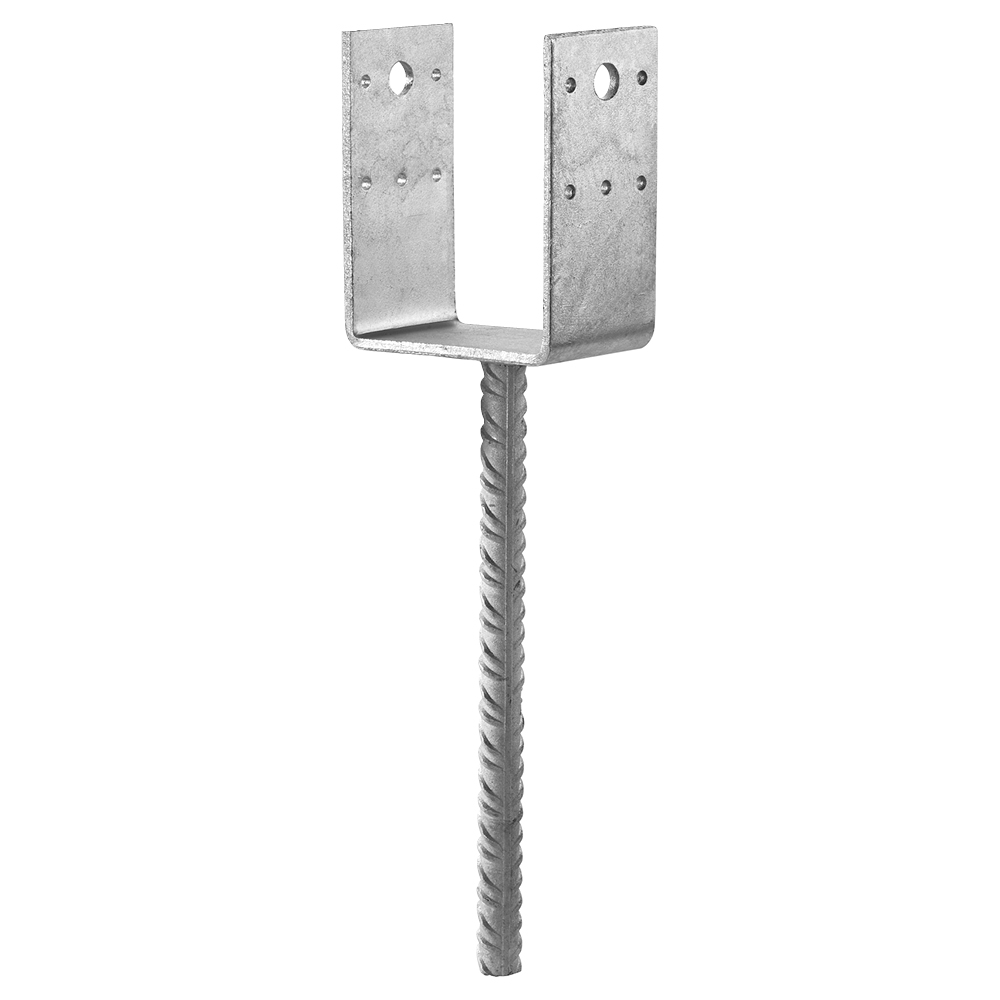

Pies de pilar en “U” para anclar

El diseño de los pies de pilar PPD está pensado para facilitar el montaje. Su instalación en hormigón requiere un cierto hueco, pero permite ajustar el nivel antes de verter el hormigón.



Marcado CE
Marcado CE
DITE
DITE
EPD
EPD
Clase de servicio 3
Clase de servicio 3
Exterior
Exterior
Acero galvanizado en caliente
Acero galvanizado en caliente

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR galvanizado en caliente según NF EN 10025 y NF EN ISO 1461,
  • Espesor : 5 mm.

Ventajas

  • Aplicación de carga al levantamiento,
  • Altura regulable gracias a la varilla para anclar,
  • Discreción mejorada.

Aplicaciones

Soporte

  • Elemento principal : hormigón,
  • Elemento secundario : madera maciza, madera laminada o madera compuesta.

Campos de aplicación

  • Pilares de tejadillos, pérgolas,
  • Pilares de verandas,
  • Pilares de terrazas,
  • Pilares de barandillas.

Datos técnicos

Dimensiones y Valores Característicos

Dimensiones

ReferenciaDimensiones del crampón
OtroDimensiones y Valores Característicos[mm]Agujeros pletina superior
Cantidad por cajaPeso[kg]A[mm]B[mm] C[mm]F[mm]Ø tube[mm]t[mm]Redondo
Ø5[mm]Cantidad
PPD70/70G101.37070126.5250165102
PPD80/70G151.38070121.5250165102
PPD90/70G101.99070126.5250165102
PPD100/70G101.410070121.5250165102
PPD120/90G-FR101.912090121.5250205124
PPD140/90G-R10214090121.5250205124

Valores Caractéristicos

Dimensiones

ReferenciaCapacidad de la base de poste
Valores Característicos - Madera sobre hormigón
FijacionesValores característicos - Madera C24[kN]
Sobre pilarR₂,ₖR3,kR₄.ₖR₁,ₖ
CdadTipoHormigón
C20/25
PPD70/70G10CNA Ø4,0x40min (18.4 ; 13.5/kmod)3.6/kmodmin (10.9 ; 5.8/kmod)min (63.5 ; 40.9/kmod)
PPD80/70G10CNA Ø4,0x40min (18.4 ; 11.4/kmod)3.7/kmodmin (10.9 ; 5.8/kmod)min (81.9 ; 40.9/kmod)
PPD90/70G10CNA Ø4,0x40min (18.4 ; 10.4/kmod)5.5/kmodmin (14.6 ; 10.8/kmod)min (94.8 ; 54.5/kmod)
PPD100/70G10CNA Ø4,0x408.7/kmod3.7/kmod5.8/kmod40.9/kmod
PPD120/90G-FR12CNA Ø4,0x409.4/kmod7.2/kmod11.4/kmod54.5/kmod
PPD140/90G-R12CNA Ø4,0x407.8/kmod7.2/kmod11.4/kmodmin (102.2 ; 54.5/kmod)

Cargas combinadas:

\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)\le1or

\left(\frac{F_{2,d}} {R_{2,d}}\right)^2+\left(\frac{H_{i,d}} {R_{H,i,d}}\right)^2\le1

Valores característicos simplificados

Dimensiones

ReferenciaCapacidad de la base de poste
Valores Característicos simplificados - Madera sobre hormigón
FijacionesValores característicos simplificados - Madera C24[kN]
Sobre pilarR2,k*R3,k*R4,k*R₁,ₖ
CdadTipoHormigón
C20/25
PPD70/70G10.0CNA Ø4,0x4018.45.58.962.9
PPD80/70G10.0CNA Ø4,0x4017.55.78.962.9
PPD90/70G10.0CNA Ø4,0x40168.414.683.8
PPD100/70G10.0CNA Ø4,0x4012.45.68.962.9
PPD120/90G-FR12.0CNA Ø4,0x4014.411.017.583.8
PPD140/90G-R12.0CNA Ø4,0x401211.017.583.6

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,65). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Instalación

Montaje

Fijaciones

Sobre madera :

  • Puntas anilladas CNA 4.0,
  • Pernos Ø 12,
  • Tirafondos de Ø 12 mm,
  • Tornillos CSA5.0, CSA-Z 5.0, SSH Ø12.

Sobre hormigón :

  • Anclaje químico con resina AT-HP.

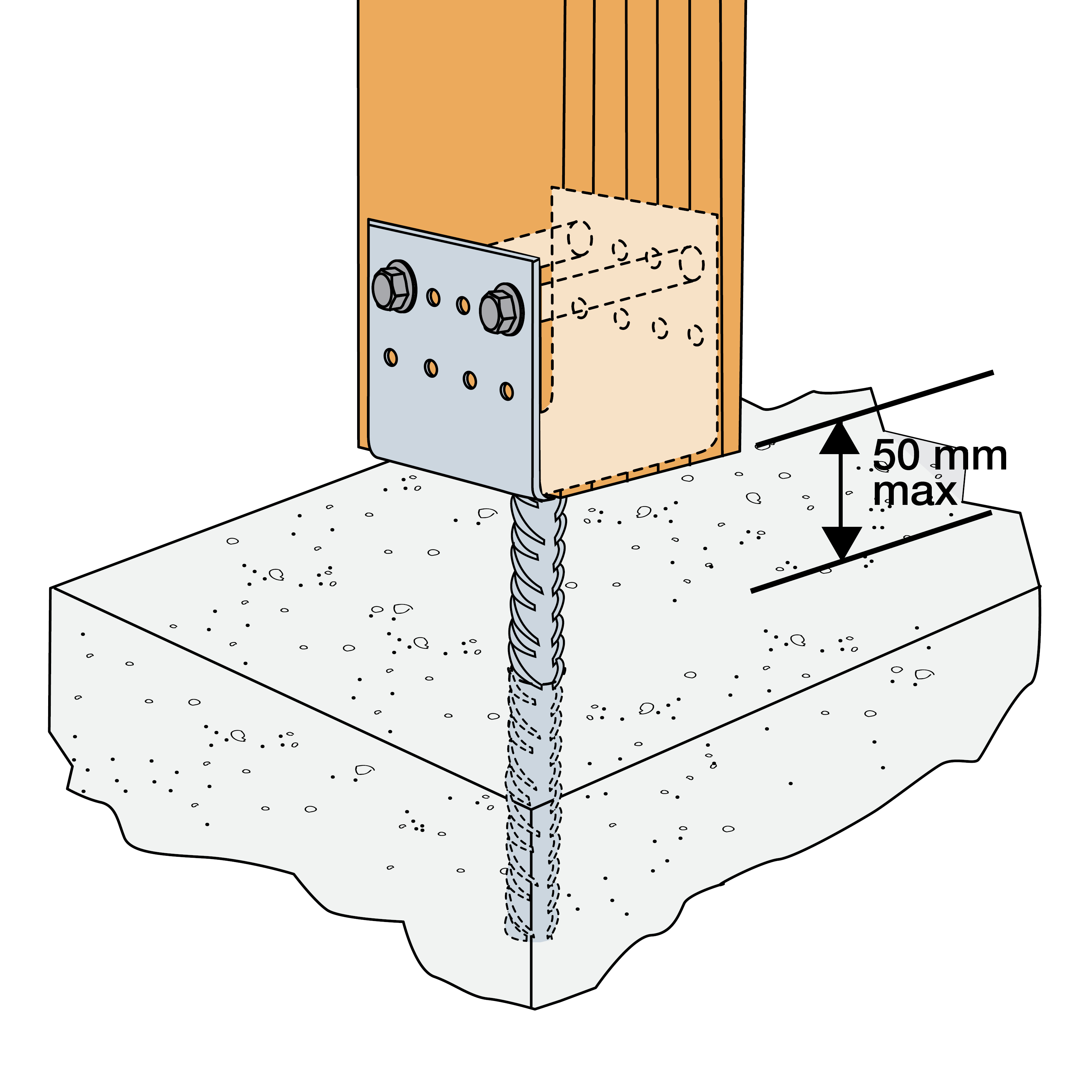

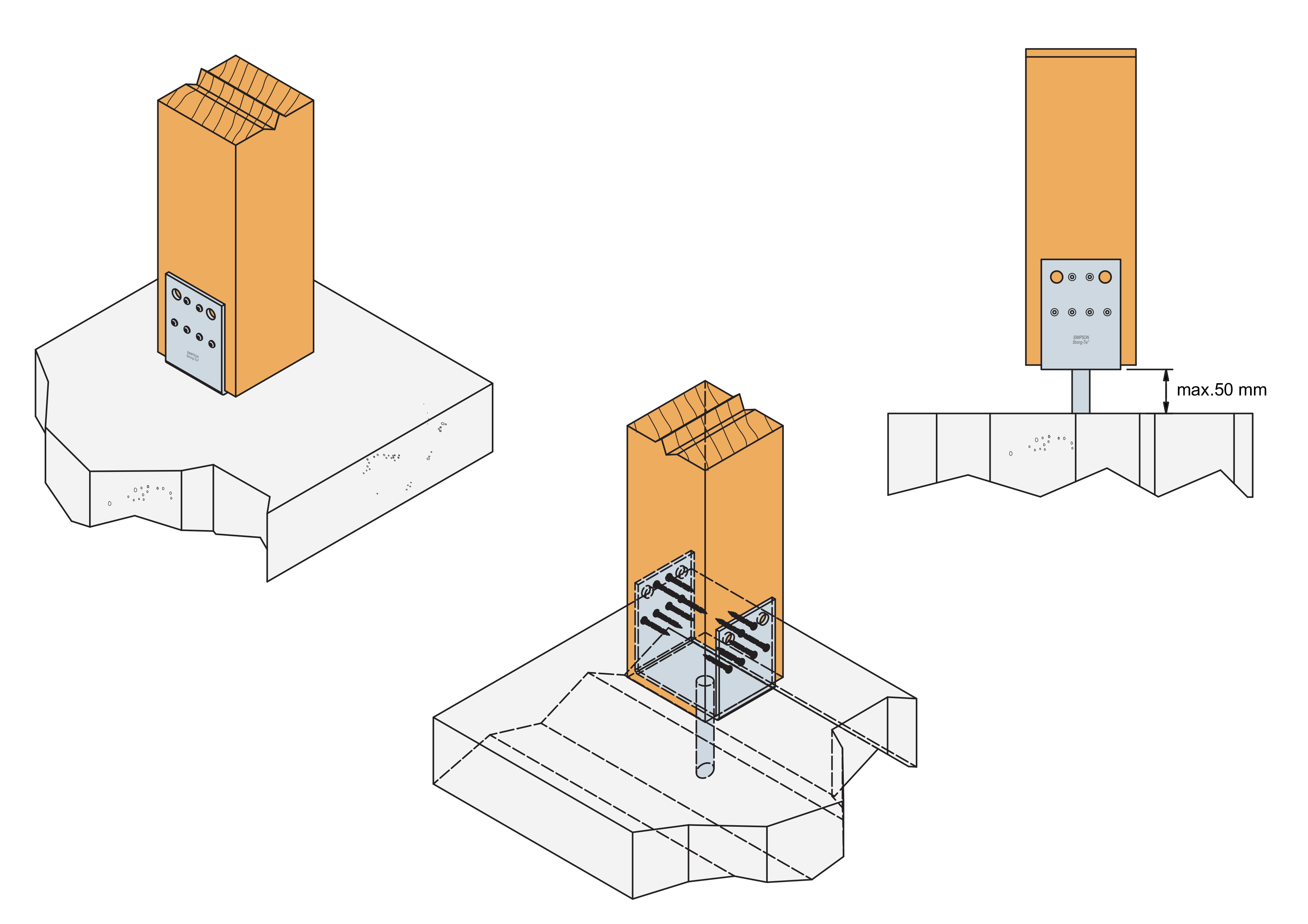

La distancia entre la pletina y el hormigón debe ser como máximo de 50 mm.

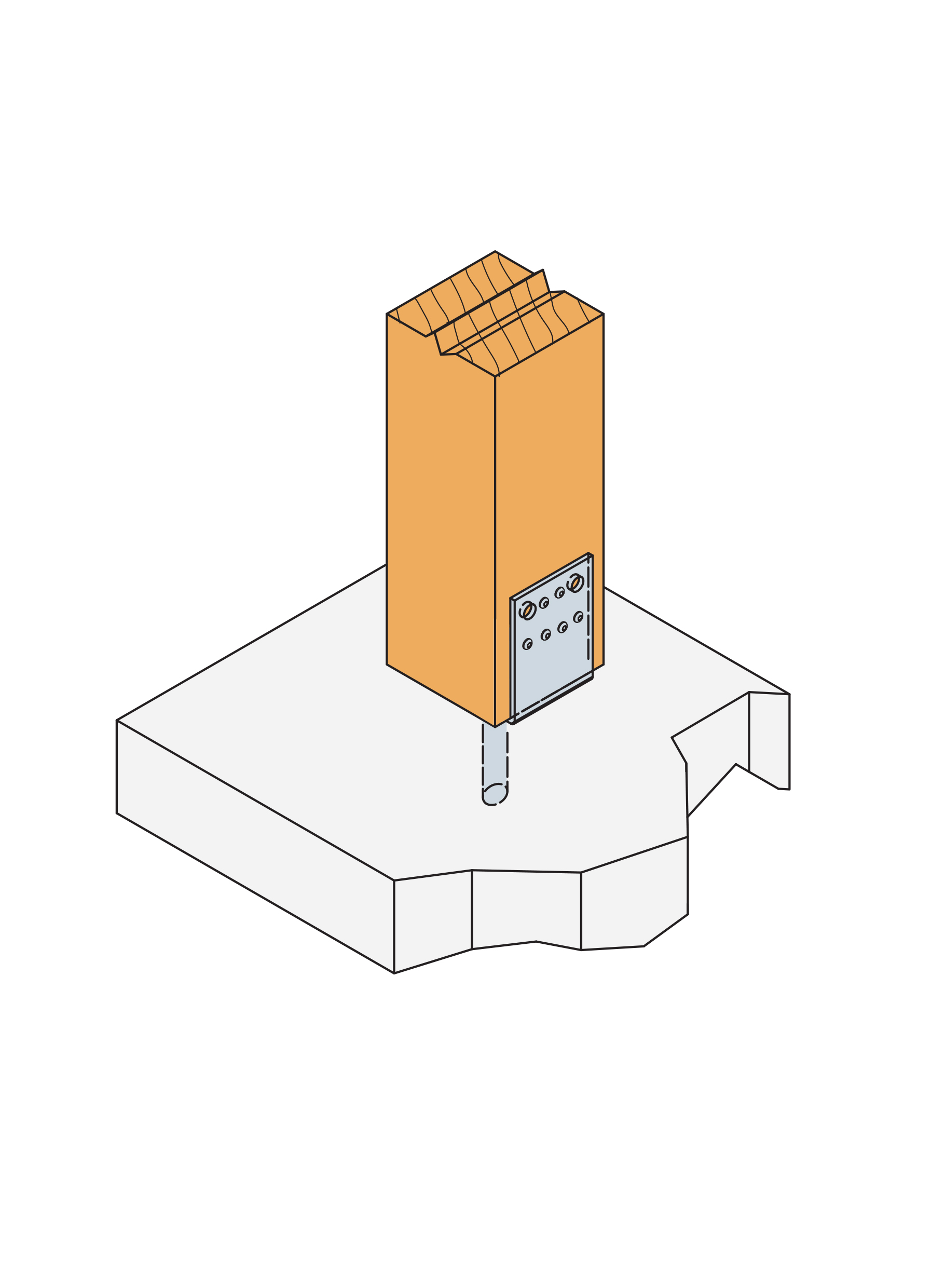

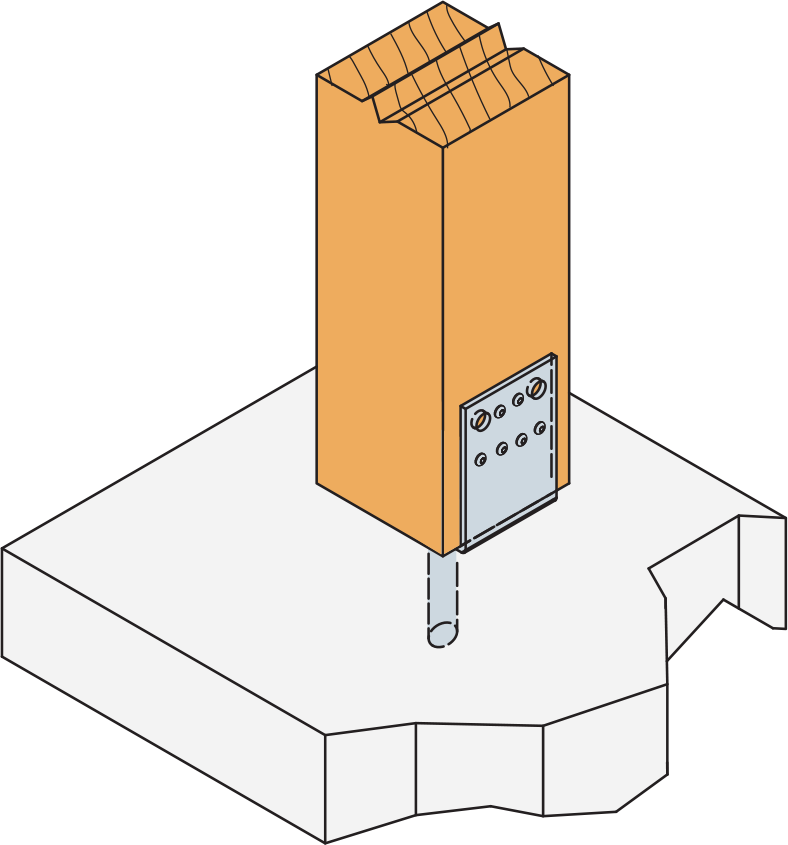

Instalación

Parte superior :

  1. Coloque el pilar en el pie de pilar.
  2. Fije el pie de pilar al pilar.

Parte inferior :

  1. Fije el pie de pilar al pilar.
  2. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados.
  3. Coloque el pilar y finalice la fijación al suelo con la ayuda del anclaje.
  4. El pie de pilar también puede introducirse en el hormigón en el momento en que se vierte dicho hormigón.
