PPRC

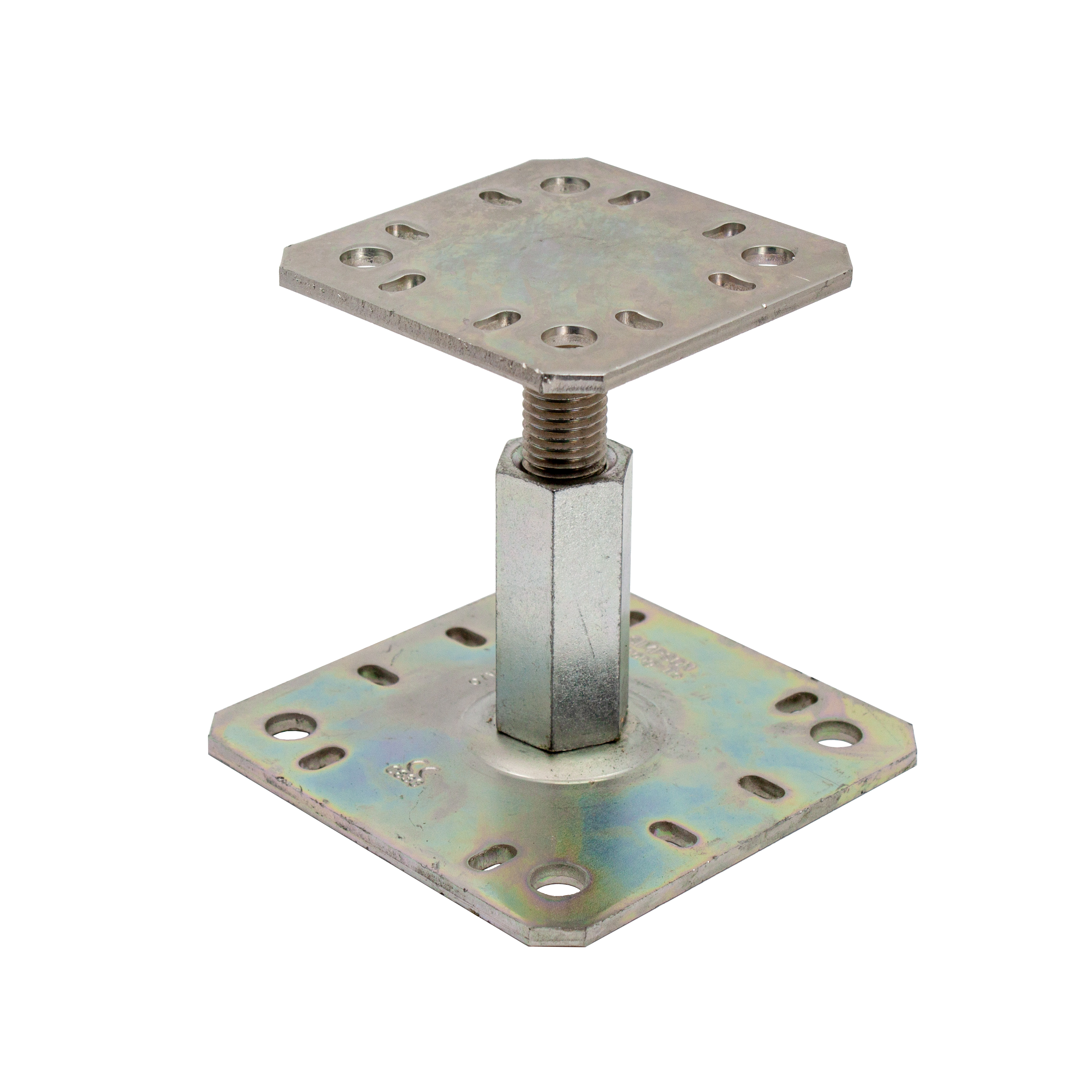

Pies de pilar regulable

La altura de este pie de pilar puede regularse. Su instalación resulta sencilla y rápida y, además, puede ajustarse en la propia obra.

Marcado CE
DITE
Clase de servicio 3
Exterior
Acero electrocincado 12µm

Detalles de producto

Imagenes

Características

Materia

  • Acero S235 JR según NF EN 10025,
  • Electrocincado según NF EN ISO 2081,
  • Espesor 5 mm.

Ventajas

  • Se puede ajustarse tras su montaje,
  • No requiere ningún tipo de mecanizado.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón, ...
  • Elemento secundario : manera maciza, madera compuesta, madera laminada, ...

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas, ...

Datos técnicos

Dimensiones

Dimensiones

Modelo Dimensiones [mm] Agujeros pletina superior Agujeros pletina inferior
A B D E F G t Ø12 Oblongo Ø6x12 Ø12 Oblongo Ø6x12
PPRC 100 100 130 130 100 - 150 30 5 4 8 4 8

Valores Característicos - Madera sobre hormigón

Modelo Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1,k
Cdad Tipo Cdad Tipo
PPRC 4 Ø10 4 Ø10* 51.1 / kmod^0.5

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores Características simplificadas - Madera sobre hormigón

Modelo Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1,k**
Cdad Tipo Cdad Tipo
PPRC 4 Ø10 4 Ø10* 61

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

** Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

Instalación

Montaje

Fijaciones

Sobre el pilar :

  • Tirafondos LAG Ø10x80.
  • Tornillos SSH Ø10 x 80 mm

Sobre hormigón :

  • Anclaje mecánico : pasador WA M10-78/5,
  • Anclaje químico : resina AT-HP + varilla roscada  LMAS M10-120/25.

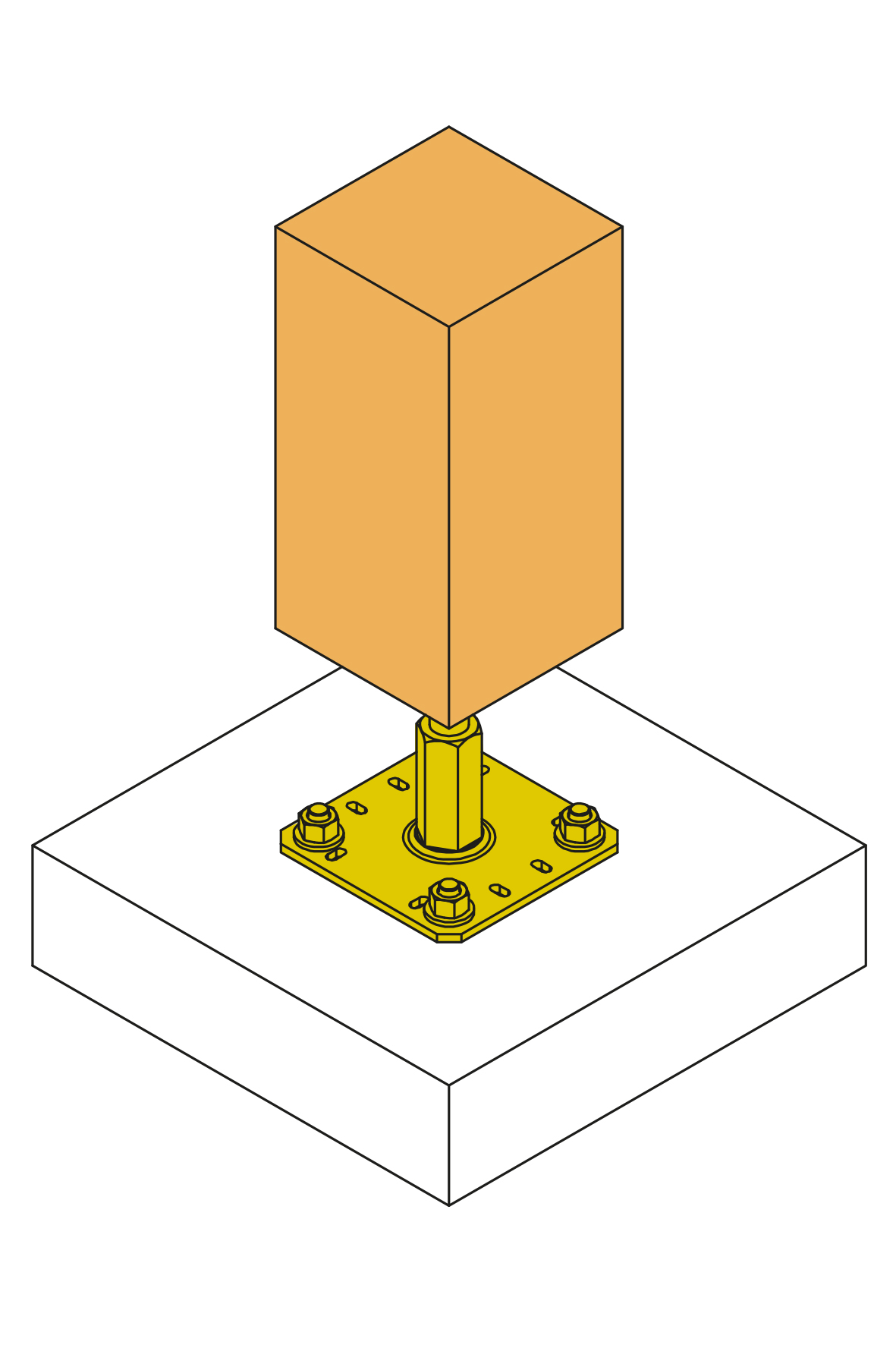

Instalación

Parte superior :

  1. Coloque la pletina superior del pie de pilar bajo el pilar.
  2. Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionado.

Certificación

Idoneidad Técnica Europeo (ETA)
