APB100/150

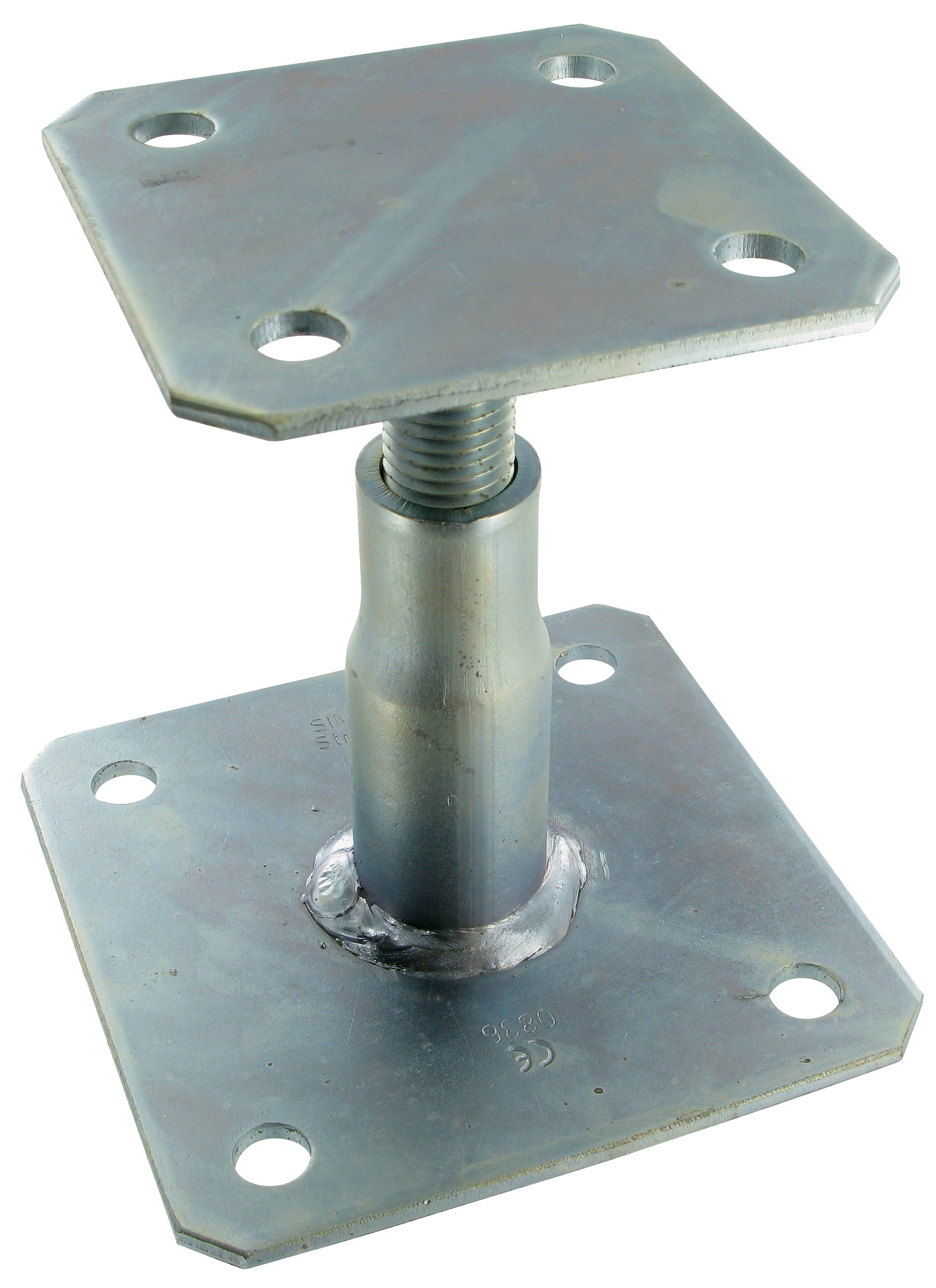

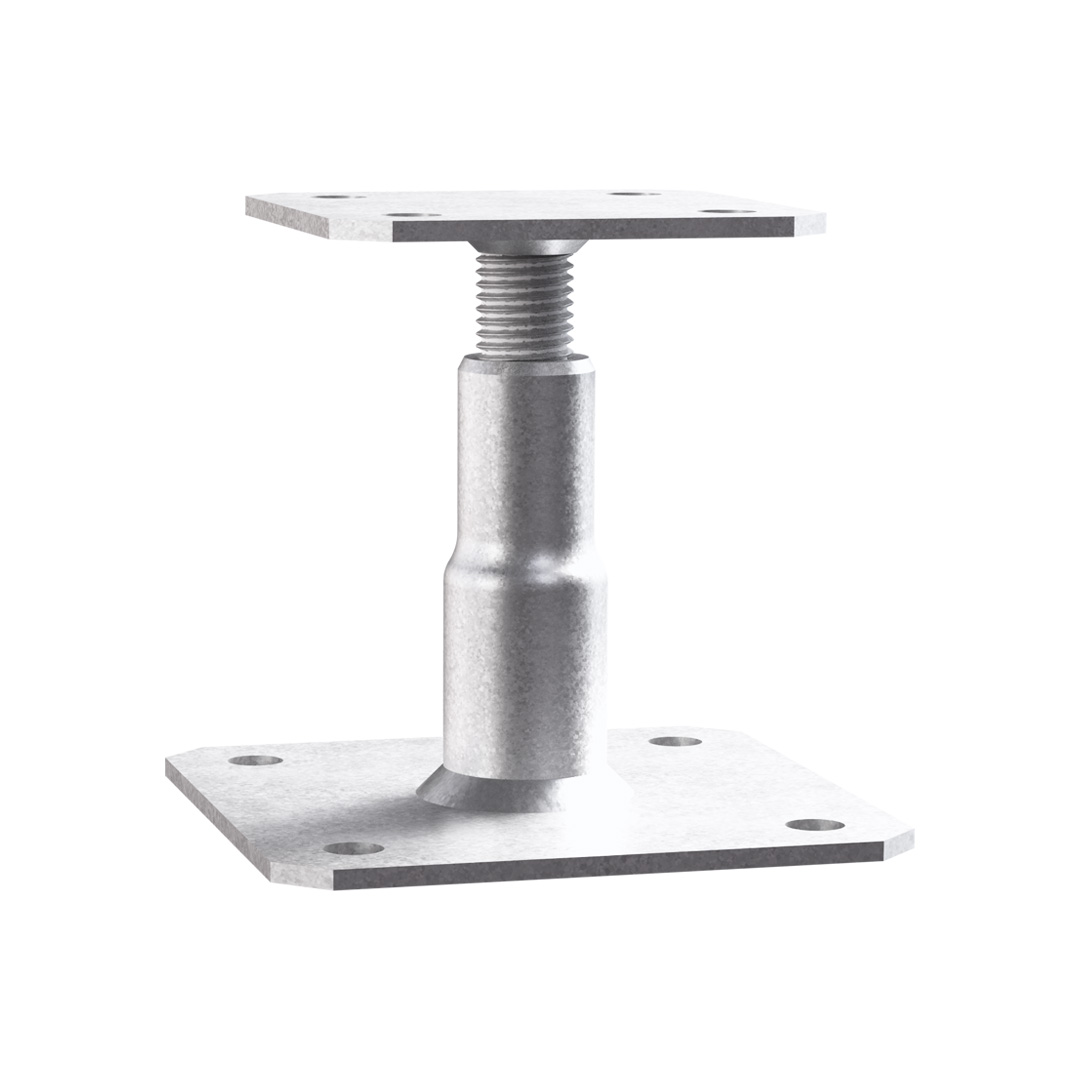

Pies de pilar regulables

La altura de estos pies de pilar puede regularse. Su instalación resulta sencilla y rápida y, además, pueden ajustarse en la propia obra.

Marcado CE
DITE
Clase de servicio 2
Acero electrocincado 20µm

Detalles de producto

Imagenes

Características

Materia

  • Acero S235 JR según NF EN 10025,
  • Acabado electrocincado,
  • Espesor : 4 mm.

Ventajas

  • No requiere ningún tipo de mecanizado,
  • Regulable en obra.

Aplicaciones

Soporte

  • Elemento principal : madera maciza, madera laminada, hormigón,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Pilares de tejadillos,
  • Pérgolas,
  • Verandas.

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior
A B D E F G t Ø12 Ø12
APB100/150100100130130100-15020444

Valores Característicos - Madera sobre hormigón

Modelo Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1,k R1,k*
Cdad Tipo Cdad Tipo
APB100/1504Ø104Ø10 **58/kmod^0,569.3

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

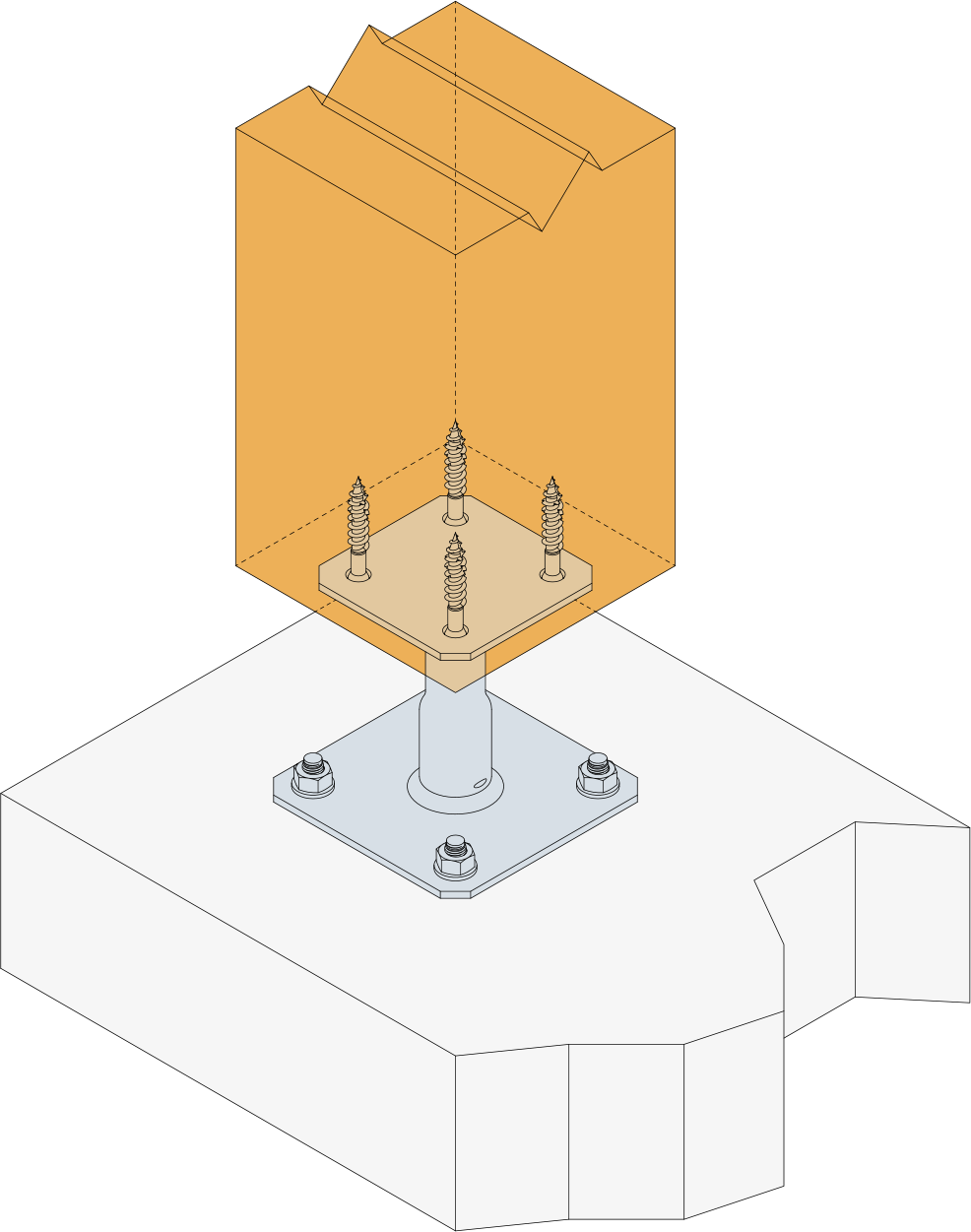

Instalación

Montaje

Instalación

Parte superior :

  1. Coloque la pletina superior del pie de pilar bajo el pilar.
  2. Fije esta pletina al pilar con la ayuda de tirafondos LAG (es necesario una perforación previa).

Parte inferior :

  1. Coloque el pilar verticalmente en la estructura.
  2. Identifique sobre el soporte la posición de los anclajes al suelo.
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.
  4. Fije la pletina inferior al suelo con la ayuda de los anclajes seleccionados.

ATENCIÓN : para la instalación de este pie de pilar, la sección de madera máxima recomendada es de 200 x 200 mm.
