PBP60/50

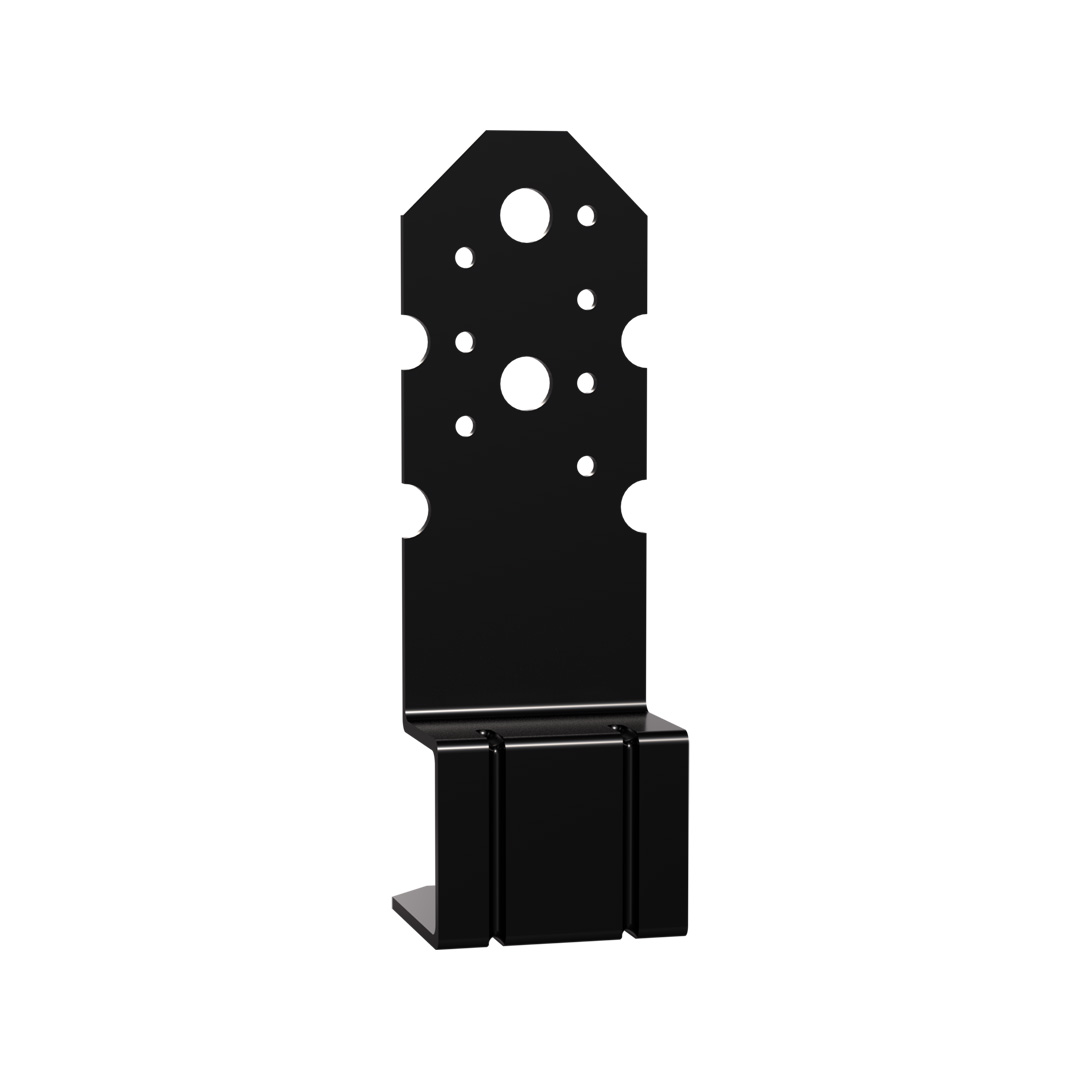

Pies de pilar para pérgolas

Estos pies de pilar se recomiendan para la construcción de estructuras de tipo pérgola. Ofrecen unas posibilidades de instalación enormemente polivalentes. Se utilizan por pares en pilares de sección cuadrada de entre 70 y 150 mm de lado. Para secciones más grandes (hasta 250 x 250 mm), se recomienda emplear cuatro pies de pilar.

Marcado CE
DITE
Clase de servicio 3
Exterior
Sherardizado

Detalles de producto

Imagenes

Características

Materia

  • Acero S235JR según NF EN 10025,
  • Sherardización de clase C30 según EN ISO 17668,
  • Espesor : 3 mm.

Ventajas

  • Este pie de pilar puede utilizarse en exteriores (clase de servicio 3),
  • Se adapta a pilares de distintas secciones,
  • Ofrece una distancia pequeña entre el soporte de hormigón y el pilar de madera (50 mm),
  • Presenta un diseño atractivo,
  • Además, tiene un patente.

Aplicaciones

Soporte

  • Elemento principal : hormigón,
  • Elemento secundario : madera maciza, madera compuesta, madera laminada.

Campos de aplicación

  • Pilares de tejadillos,
  • Pilares de pérgolas, ...

Datos técnicos

Dimensiones

Dimensiones y Valores Característicos

Modelo Dimensiones y Valores Característicos [mm] Agujeros pletina superior Agujeros pletina inferior
A B C D F t Ø5 Ø13 Ø12x25
PBP60/50 35 60 140 62 49 3 7 2 1

Valores Característicos - 2 pies

Modelo Valores Característicos - Madera sobre hormigón - 2 pies
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k R2.k
Cdad Tipo Cdad Tipo
PBP60/50 4 LAG Ø12x50 2 Ø10* 28 / kmod 8,3 / kmod

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valeurs caractéristiques - 2 pieds de poteaux

Modelo Valores Característicos - Madera sobre hormigón - 4 pies
Fijaciones Valores Característicos - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k R2.k
Cdad Tipo Cdad Tipo
PBP60/50 8 LAG Ø12x50 4 Ø10* 63 / kmod 8,3 / kmod

* Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados - 2 pies de pilares

Modelo Valores característicos simplificados - Madera sobre hormigón - 2 pies
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k* R2.k*
Cdad Tipo Cdad Tipo
PBP60/50 4 LAG Ø12x50 2 Ø10** 40 11.9

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Valores característicos simplificados - 4 pies de pilares

Modelo Valores característicos simplificados - Madera sobre hormigón - 4 pies
Fijaciones Valores característicos simplificados - Madera C24 [kN]
Sobre pilar Sobre hormigón R1.k* R2.k*
Cdad Tipo Cdad Tipo
PBP60/50 8 LAG Ø12x50 4 Ø10** 90 11.9

* Los valores característicos publicados se basan en una duración de carga a medio plazo y una clase de servicio 3, de acuerdo con el EC5 (EN 1995) (kmod = 0,7). En el caso de diferentes duraciones de carga y clases de servicio, consulte el ETE para obtener capacidades más precisas.

** Consulte la gama de anclajes Simpson Strong-Tie para seleccionar los anclajes adecuados. Las soluciones estándares de anclajes son BOAXII, SET-XP, WA, AT-HP, dependiendo del tipo de hormigón, las distancias entre dos anclajes y las distancias a los bordes.

Instalación

Montaje

Fijaciones

Sobre el pilar :

  • Con puntas anilladas CNA Ø 4.0x50 mm o tornillos CSA Ø 5.0x50 mm,
  • Con tirafondos o pernos de Ø 12 mm.
  • Tornillos SSH Ø12 x 60 o 80 mm

Sobre hormigón :

  • Anclaje mecánico : pasador WA M10-78/5,
  • Anclaje químico : resina AT-HP + varilla roscada LMAS M10-120/25.

Instalación

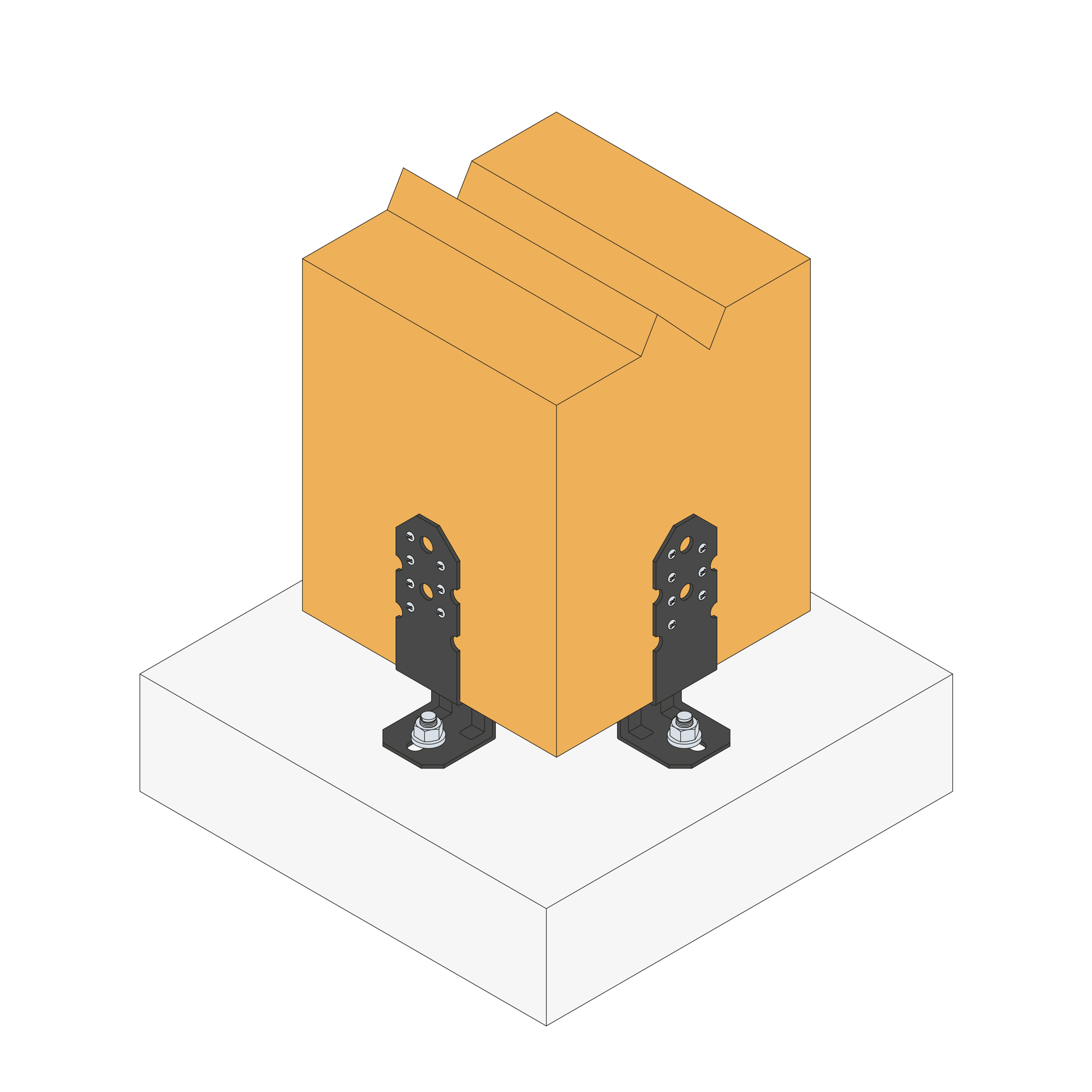

  1. Coloque 2 o 4 pies de pilar PBP60/50.
  2. Identifique sobre el soporte la posición de los anclajes al suelo (la distancia entre los centros de los anclajes corresponde a la sección del pilar).
  3. Perfore el soporte verticalmente, con el diámetro y la profundidad recomendados para las fijaciones elegidas.

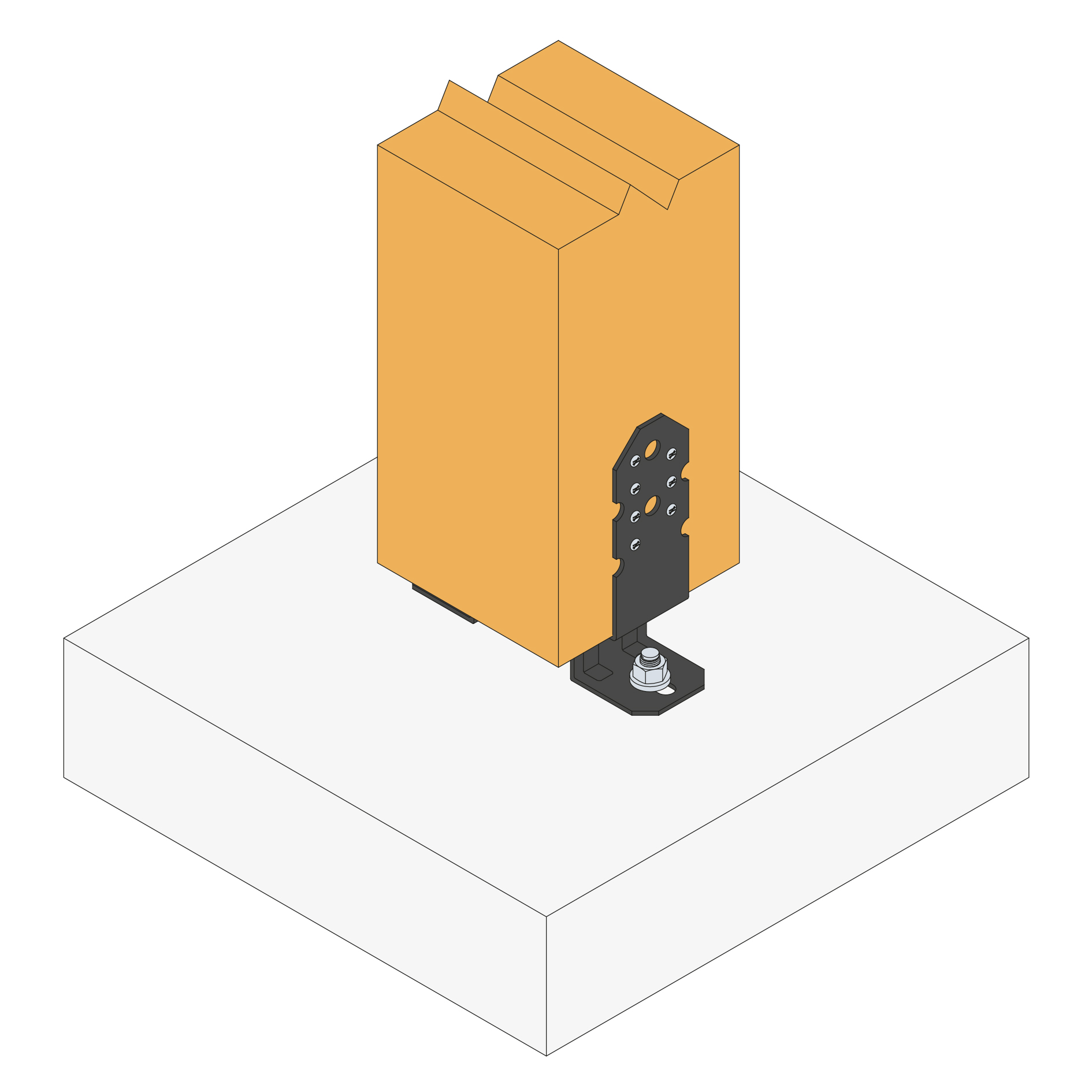

  4. Coloque el pilar sobre los pies de pilar.
  5. Fije el pilar a los pies de pilar con las fijaciones elegidas.
